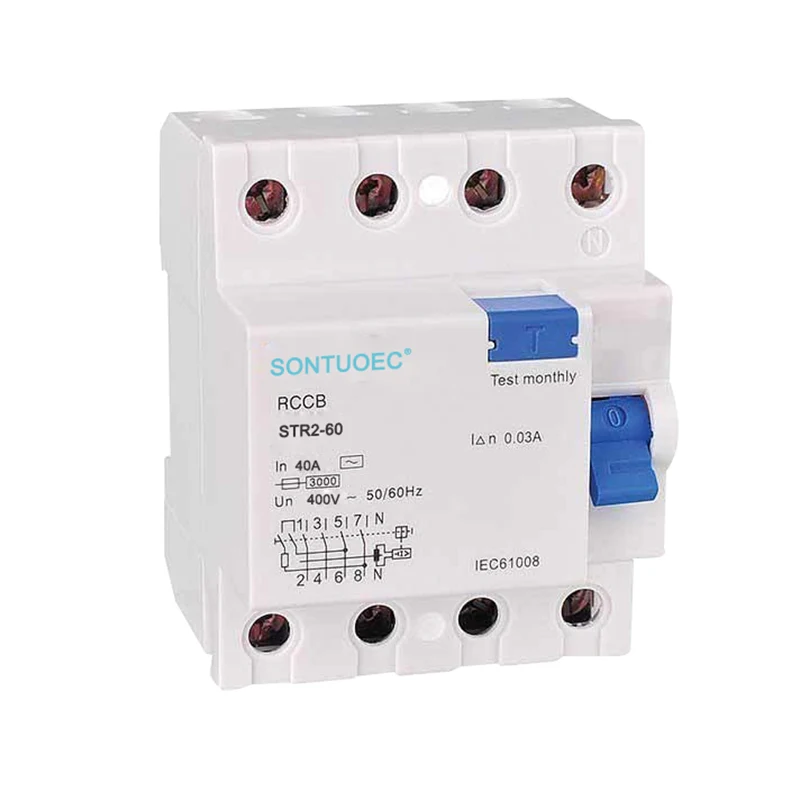

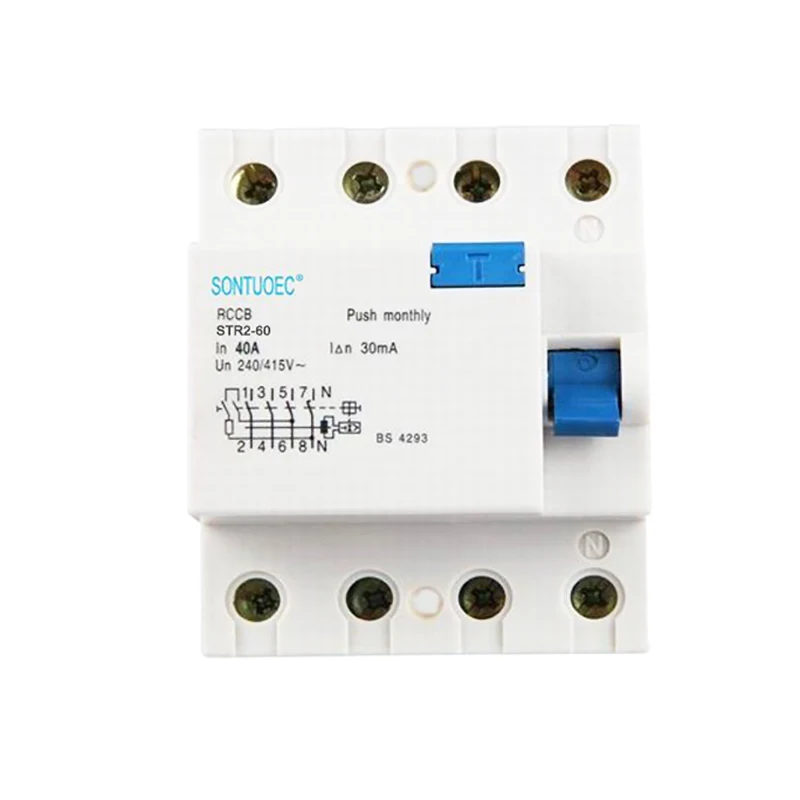

4p 63a /30ma rcd type ac

يؤدي هذا النوع 4P 63A /30MA RCD AC إلى ظهور آلية الفصل الداخلي لـ RCD ، مما تسبب في قطع RCD بسرعة مصدر الطاقة ، وبالتالي حماية سلامة المعدات الكهربائية والموظفين.

إرسال استفسار

وصف المنتج

معيار	IEC61008-1

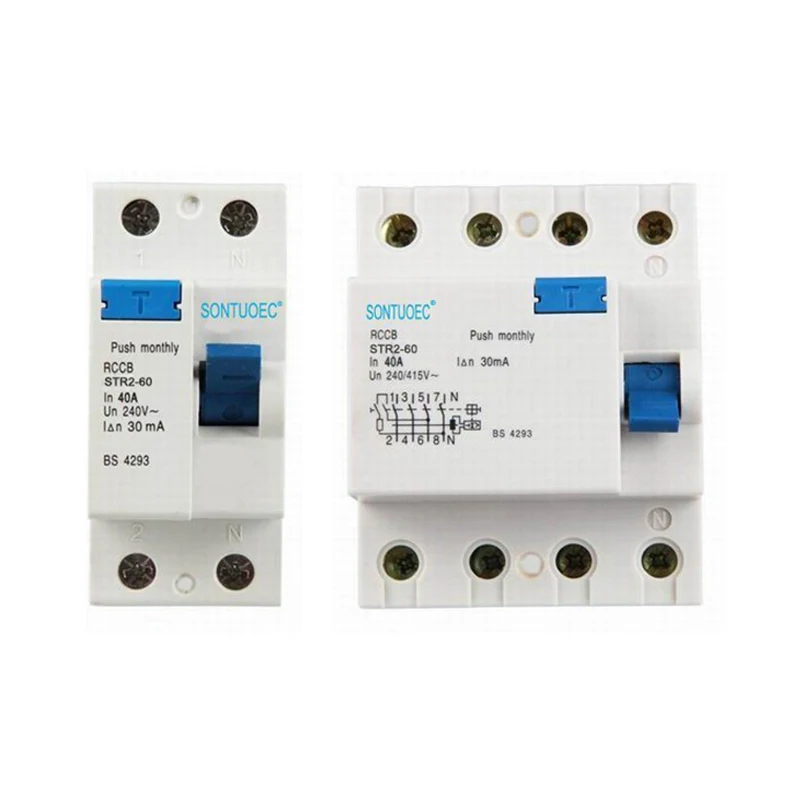

عدد الأعمدة	2p ، 4p
تيار مصنّف (أ)	16 ، ، 25،32،40،63
تصنيف التشغيل المتبقي الحالي (في) (MA)	10،30،100،300،500
تصنيف المتبقية الحالي غير الحالي (INO) (MA)	≤0.5in
الجهد المقنن (V)	AC 230/240
الجهد المقنن (V)	AC 230/400
التيار التشغيلي المتبقي نِطَاق	0.5in ~ في
المتبقية الحالية خارج الوقت	≤0.3s
دائرة قصيرة السعة (وحدة العناية المركزة)	6000A
تَحمُّل	4000
درجة الحماية	IP20

المفهوم الأساسي

 4p: يشير إلى أن نوع AC 4P 63A /30MA RCD هو مفتاح رباعي القطب ، أي أنه يمكنه التحكم في تشغيل أربع دوائر في وقت واحد. عادةً ما يتم استخدام هذا التصميم في التطبيقات التي يجب قطعها في المرحلة والصفر واثنين من الأسلاك الأرضية في نفس الوقت لضمان أنه في حالة حدوث تسرب أو خطأ ، يمكن قطع الدائرة تمامًا لتوفير مستوى أعلى من حماية السلامة الكهربائية.

 63A: يشير إلى أن RCD يتم تصنيفها عند 63 أمبير ، وهو الحد الأقصى لقيمة التيار التي يمكن أن يحملها RCD بشكل مستمر دون التسبب في ارتفاع درجة الحرارة أو الضرر.

 30ma: يشير إلى أن RCD لديه عمل تسرب يبلغ 30 مللي أمهات ، أي عندما يتجاوز تيار التسرب في النظام الكهربائي هذه القيمة ، فإن RCD سوف يقطع بسرعة مصدر الطاقة لحماية السلامة الشخصية ومنع حوادث مثل الحرائق الكهربائية.

 RCD: الجهاز الحالي المتبقي ، جهاز أمان كهربائي يستخدم للكشف عن التيار المتبقي (أي تيار التسرب) في نظام كهربائي وقطع مصدر الطاقة.

 النوع: هذا يعني أن RCD هو نوع ، أي أنه يمكن أن يتصرف بشكل صحيح على كل من التيار المتردد ونبض التيارات المتبقية (يمكن السماح لتيار DC السلس لـ ≤6ma بترميزه). هذا النوع من RCD مناسب للدوائر التي تحتوي على العديد من الأجهزة الإلكترونية ، مثل الأجهزة المنزلية والأجهزة المكتبية وأجهزة الكمبيوتر وأماكن أخرى.

مبدأ التشغيل

يعتمد مبدأ التشغيل لـ RCD على المحول الحالي المتبقي. عندما يحدث تيار غير متوازن (أي تسرب) في نظام كهربائي ، يكتشف المحول الحالي المتبقي هذا التيار غير المتوازن ويولد تدفق مغناطيسي يتناسب مع تيار التسرب. يؤدي هذا التدفق المغناطيسي إلى قيام آلية فصل RCD الداخلية ، مما تسبب في قطع RCD بسرعة مصدر الطاقة ، وبالتالي حماية سلامة المعدات الكهربائية والموظفين.

سيناريو التطبيق

الطاقة الصناعية: في البيئات الصناعية ، نظرًا لوجود عدد كبير من المعدات الكهربائية وأنظمة الدوائر المعقدة ، من الضروري استخدام 4P 63A /30MA RCD لنوع لتوفير حماية شاملة للسلامة الكهربائية.

التجاري: في المباني التجارية مثل مراكز التسوق والفنادق وما إلى ذلك ، حيث يوجد تركيز كبير من الأشخاص والمعدات الكهربائية ، يلزم أيضًا هذا النوع من RCD لضمان السلامة الكهربائية.

السكنية المتطورة: في بعض المساكن الراقية ، يتم اختيار نوع 4P 63A /30MA RCD لتوفير مستوى أعلى من حماية السلامة الكهربائية.

4P 63A /30mA RCD AC Type
