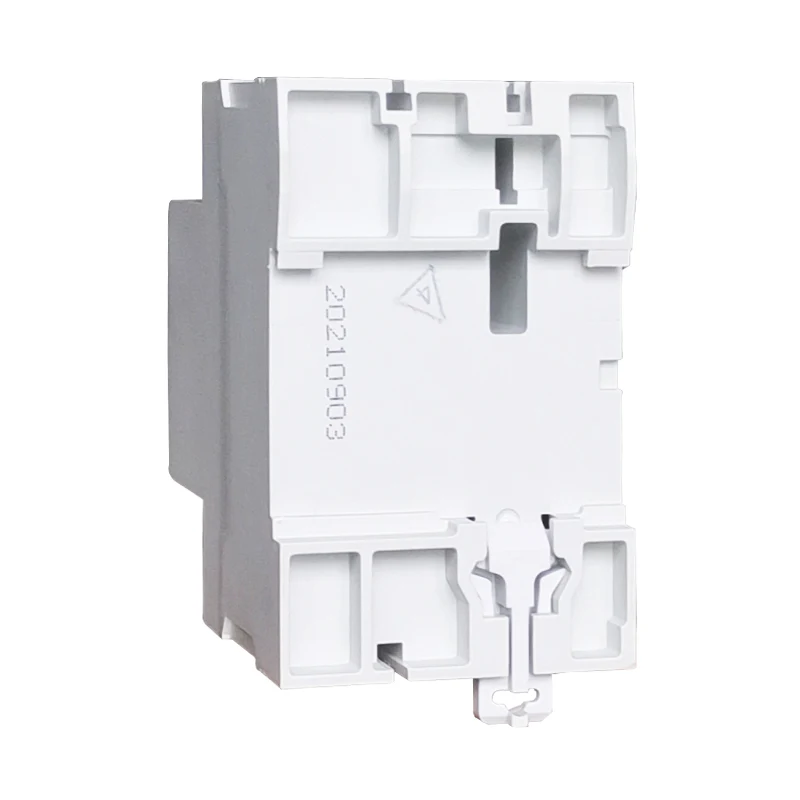

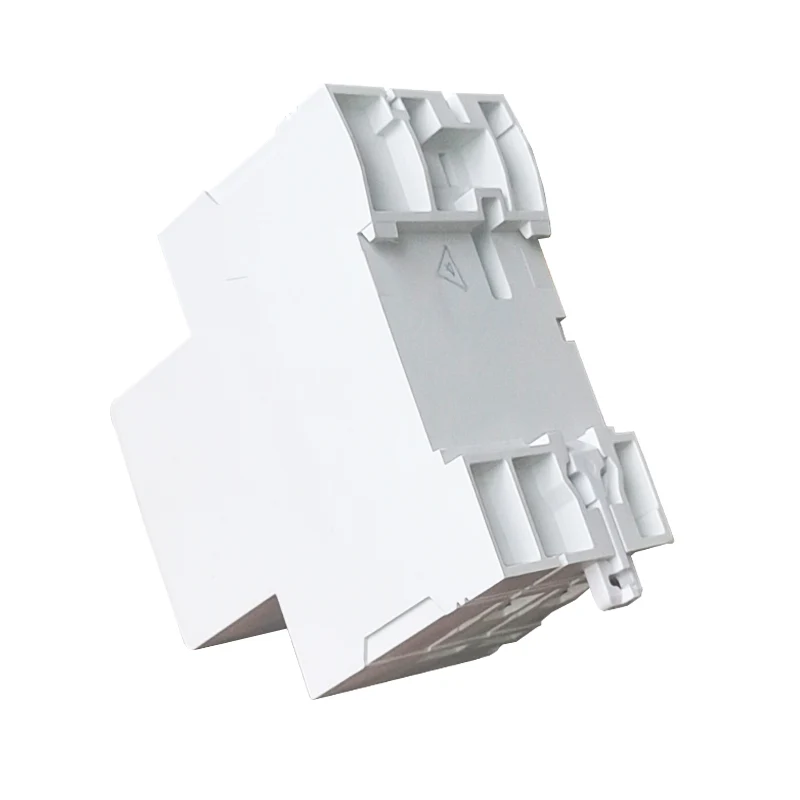

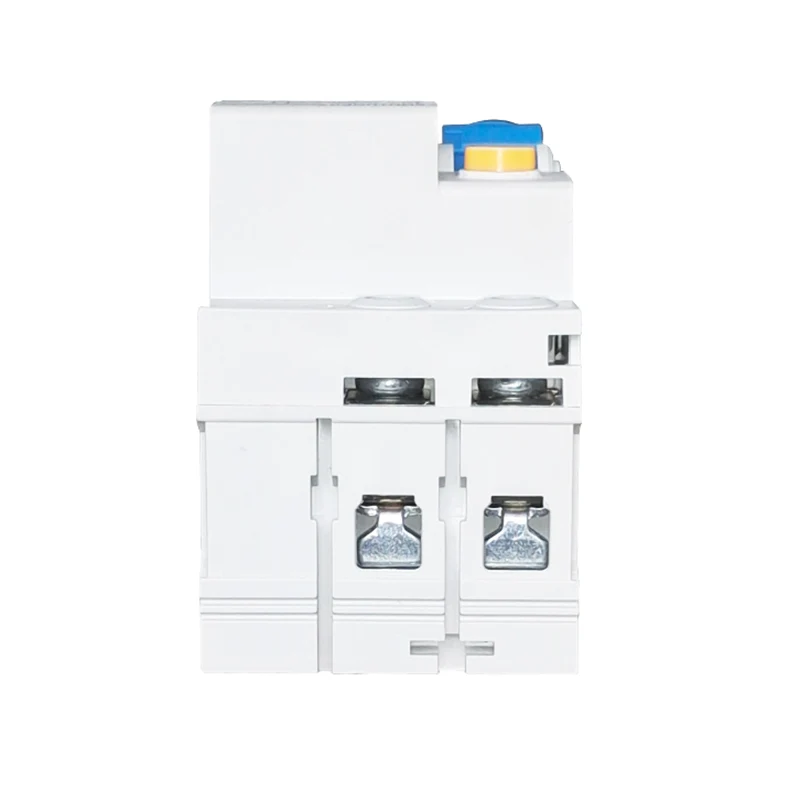

قاطع دائرة التيار المتبقي من طراز RCCB B

يحمي قاطع دائرة التيار المتبقي من طراز RCCB B في حالة وجود تيار خطأ متواصل على شبكات ثلاثية الطور. وعادةً ما يتم استخدامه في مجال محطة إعادة الشحن، والأجهزة والأدوات الطبية، وأجهزة التحكم ومحركات الأقراص ذات السرعة المتغيرة، وشحنات البطاريات والعاكسات (DC)... يتوافق STID-B مع معايير IEC/EN61008-1 وIEC/EN62423.

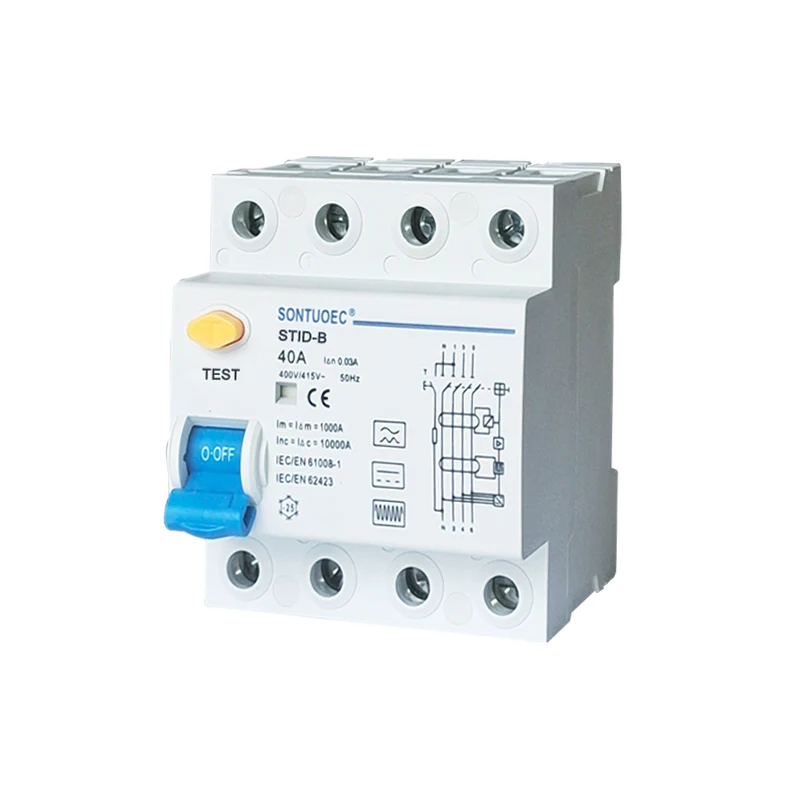

نموذج:STID-B

إرسال استفسار

وصف المنتج

كهربائي ميزة	معيار		اللجنة الكهروتقنية الدولية/EN62423 واللجنة الكهروتقنية الدولية/EN61008-1
	النوع (الشكل الموجي للتسرب الأرضي المستشعر)		B
	التصنيف الحالي في	A	25,40,63
	البولنديين	P	1ف+ن،3ف+ن
	الجهد المقنن يو	V	IP+N:230/240 فولت؛ 3P+N:400/415 فولت
	الحساسية المقدرة أنا ن	A	0.03,0.1,0.3
	جهد العزل واجهة المستخدم	V	500
	تصنيف صنع المتبقية و	A	500 (في = 25A/40A)
	كسر القدرة أنا م	A	630 (في = 63A)
	ماس كهربائى الحالي أنا ج	A	10000
	فتيل SCPD	A	10000
	وقت الاستراحة تحت I n	s	.10.1
	التردد المقدر	هرتز	50
	النبض المقدر يتحمل الجهد (1.2/5.0) Uimp	V	4000
ميكانيكاI سمات	اختبار الجهد العازل في ind. فريد. لمدة دقيقة واحدة	كيلو فولت	2.5
	درجة التلوث		2
	الحياة الكهربائية		2000
	ميكانيكا إيفي		10000
	خطأ المؤشر الحالي		نعم
	درجة الحماية		IP20
	درجة الحرارة المحيطة (بمتوسط يومي 35)	درجة مئوية	-40~+55 درجة مئوية
	درجة حرارة التخزين	درجة مئوية	-40 ~ +70 درجة مئوية

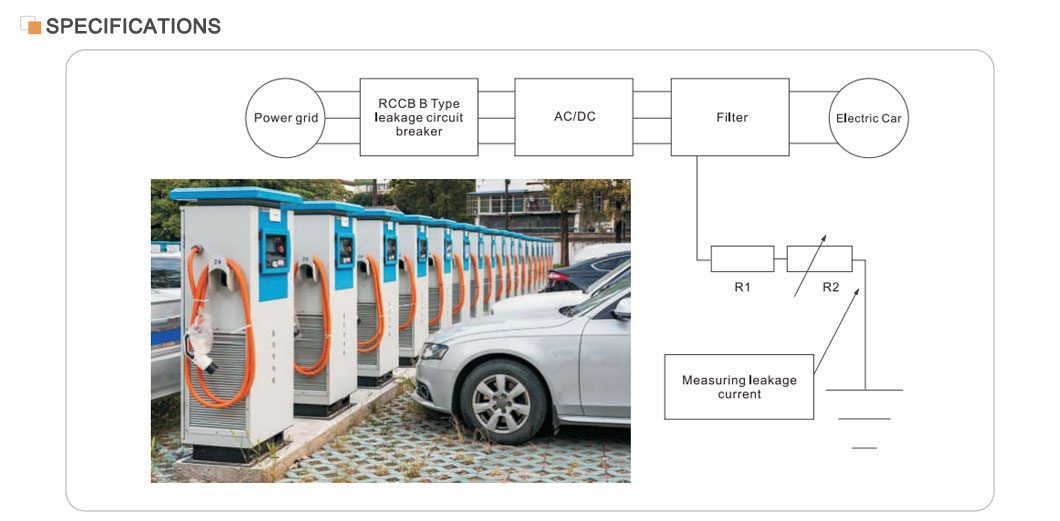

يعتبر قاطع دائرة التيار المتبقي من طراز STID-B RCCB B مناسبًا للنوع A كما أنه مناسب أيضًا لتنعيم التيارات المتبقية للتيار المستمر والتيارات المتبقية للتيار المستمر التي قد تنشأ من دوائر المقوم والتيارات المتبقية للتيار المتردد عالية التردد. يوفر الحماية في حالة وجود تيارات خطأ مستمرة في شبكات ثلاثية الطور. يُستخدم STID-B بشكل شائع في مجالات محطات الشحن والمعدات والأدوات الطبية وأجهزة التحكم ومحركات الأقراص المتغيرة السرعة وشواحن البطاريات والمحولات (DC). يتوافق STID-B مع معايير IEC/EN61008 وIEC/EN62423.

الميزات الرئيسية

التيار المقدر: 40 أمبير، مناسب للأنظمة الكهربائية ذات التيار الأكبر.

الحماية من التسرب: مع حساسية ودقة عالية، يمكنه اكتشاف تيار التسرب وقطع مصدر الطاقة في وقت قصير جدًا.

أداء السلامة: يتوافق مع المعايير الدولية مثل IEC/EN61008.1 وGB16916.1، مما يضمن سلامة وموثوقية المنتج.

نطاق التطبيق: يستخدم على نطاق واسع في المباني الصناعية والتجارية والشاهقة والمدنية لتوفير حماية شاملة للنظام الكهربائي.

مبدأ التشغيل

يعتمد قاطع دائرة التيار المتبقي من طراز RCCB B على محول التيار التسلسلي الصفري. تمر كل مرحلة توصيل من خلال محول تيار تسلسلي صفر، الجانب الثانوي منه متصل بمانع كهرومغناطيسي. في ظل الظروف العادية، يكون مجموع المتجهات لتيارات الطور من خلال محول التيار التسلسلي الصفري هو صفر، وبالتالي فإن التدفق عبر المحول هو صفر، وجهد الخرج الثانوي هو أيضًا صفر، ولن يعمل قاطع الدائرة. مع ذلك، بمجرد زيادة تيار التسرب ودفع جهد الخرج الجانبي الثانوي للنمو إلى مستوى معين، يتم تنشيط الإطلاق الكهرومغناطيسي، مما يدفع آلية التشغيل للعمل وفصل جهات الاتصال المتصلة بمصدر الطاقة، وبالتالي تحقيق الحماية من التسرب.

الاختيار والتثبيت

الاختيار: عند اختيار RCCB، يجب مراعاة المعلمات مثل الجهد المقنن والتيار المقنن وتيار عمل التسرب ووقت عمل النظام الكهربائي. ومن الضروري أيضًا اختيار RCCB المناسب وفقًا لنوع الحماية المطلوبة (مثل الحماية من الاتصال المباشر أو الحماية من الاتصال غير المباشر).

التثبيت: يجب تركيب RCCB عند الطرف الوارد للنظام الكهربائي أو على خط فرعي لضمان الحماية الكاملة للنظام الكهربائي بأكمله أو خط فرعي محدد. أثناء التثبيت، يجب الالتزام الصارم بالمعايير والقوانين ذات الصلة لضمان الاتصال الصحيح والتشغيل الموثوق لـ RCCB.
