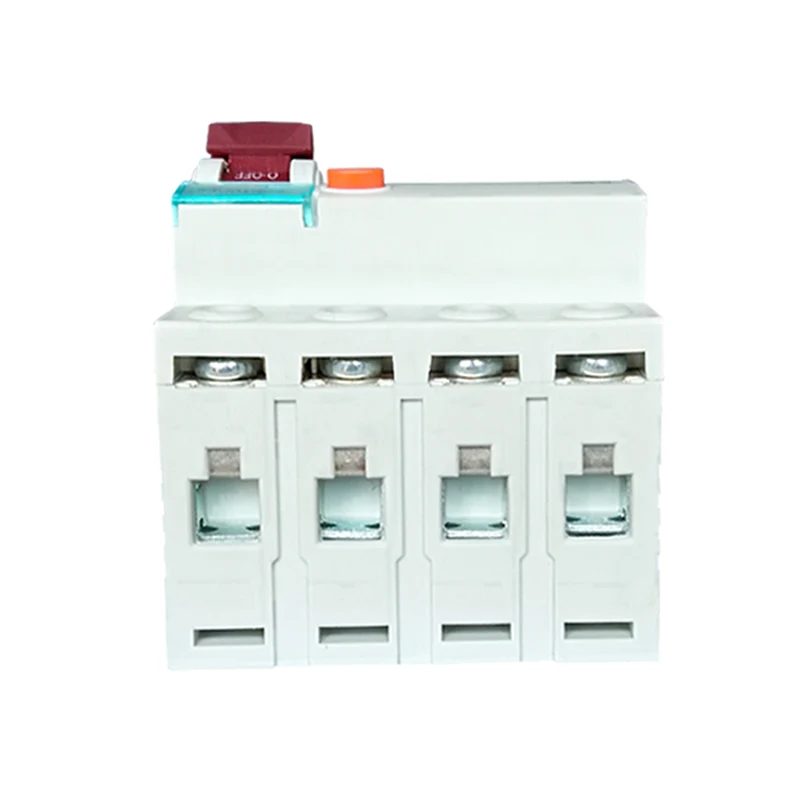

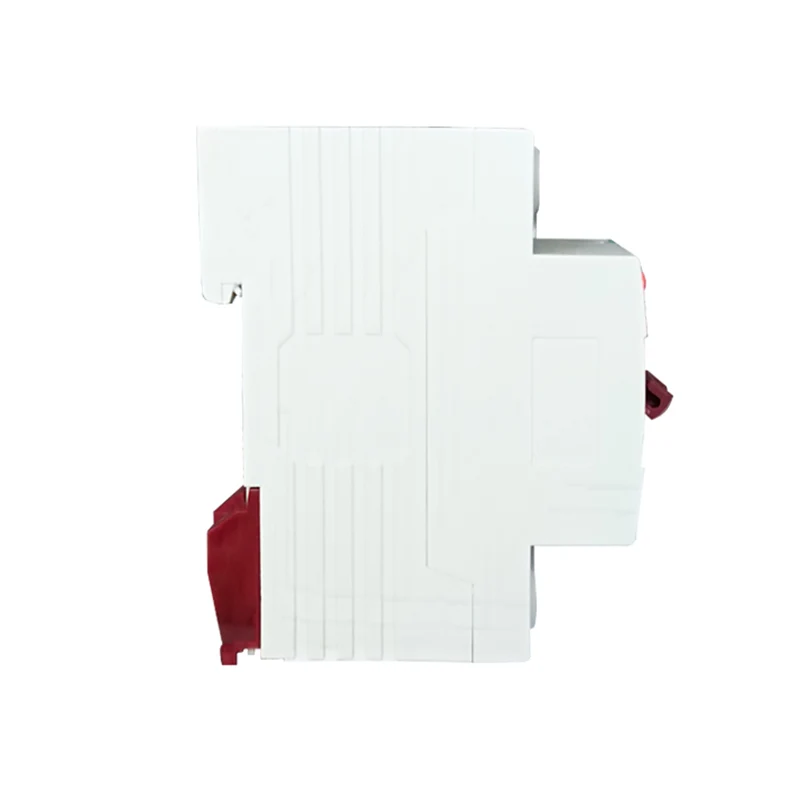

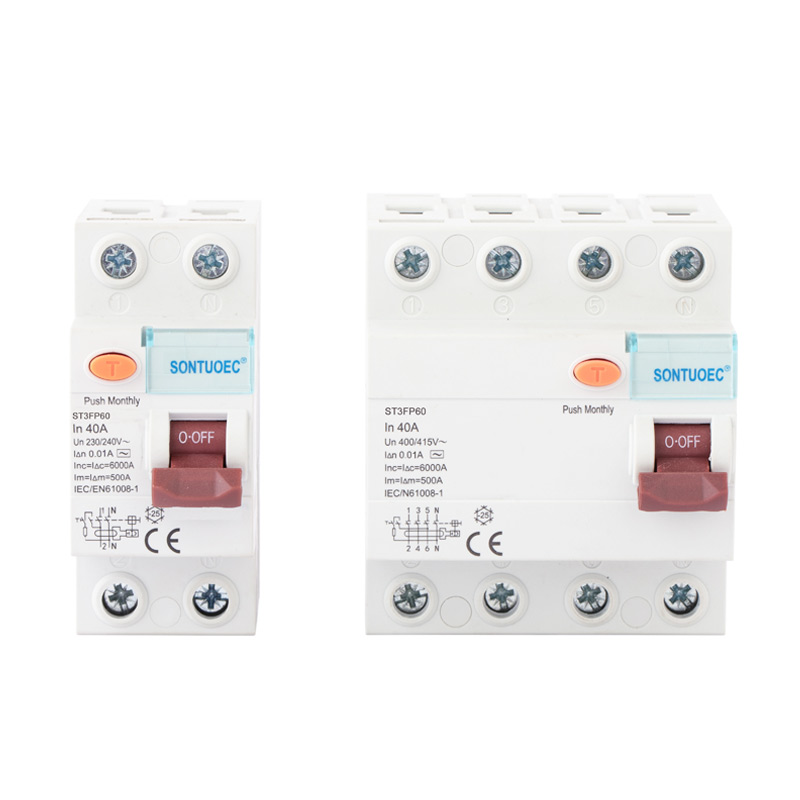

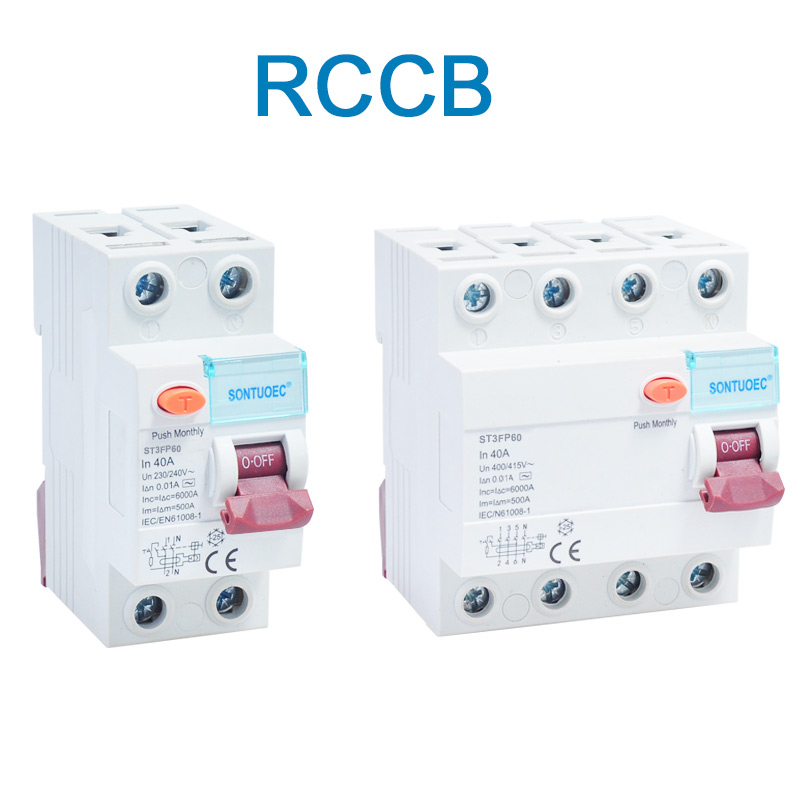

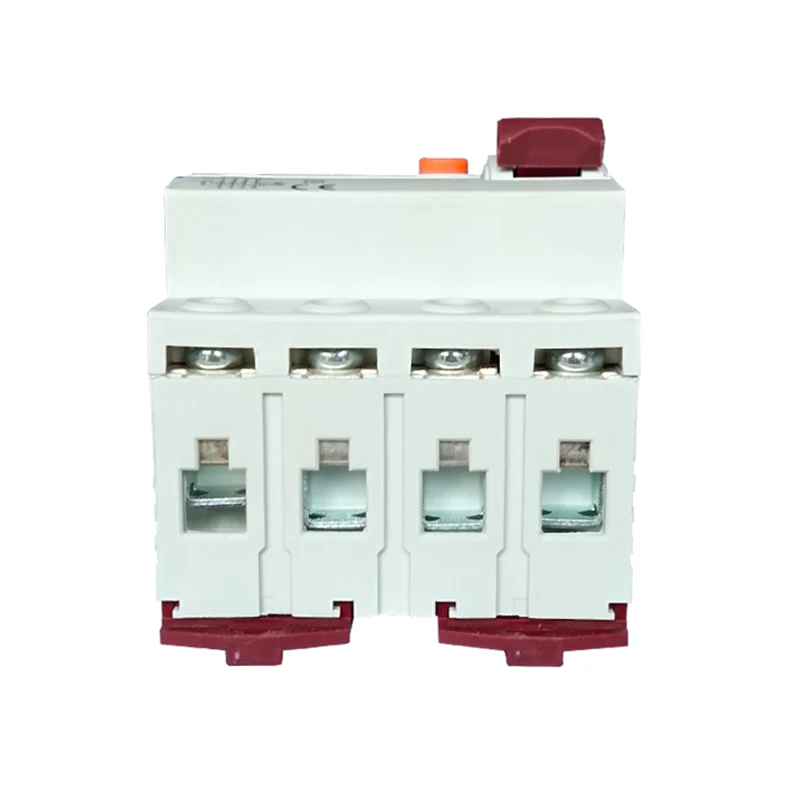

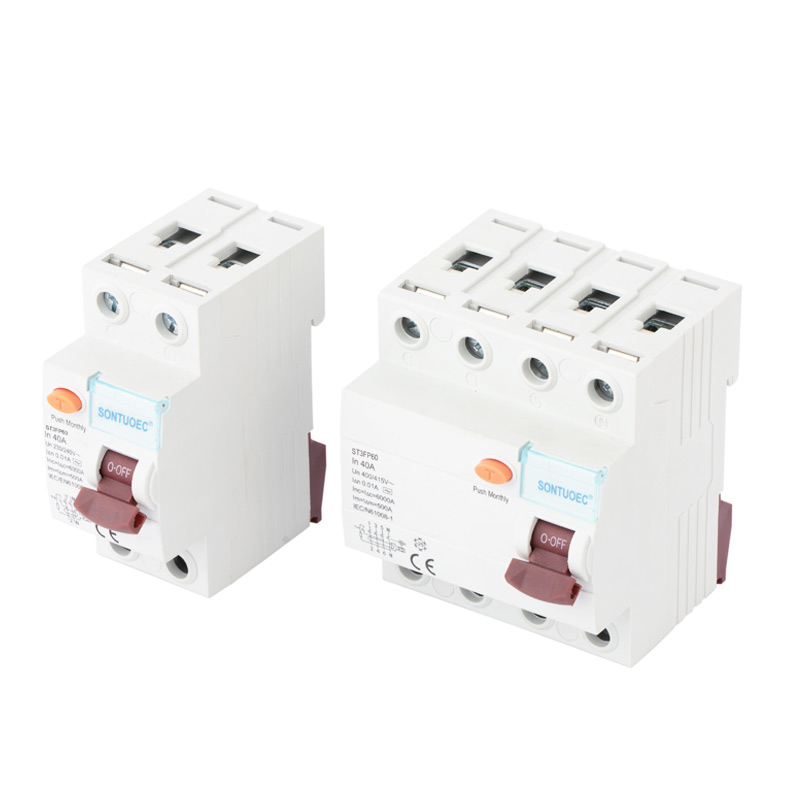

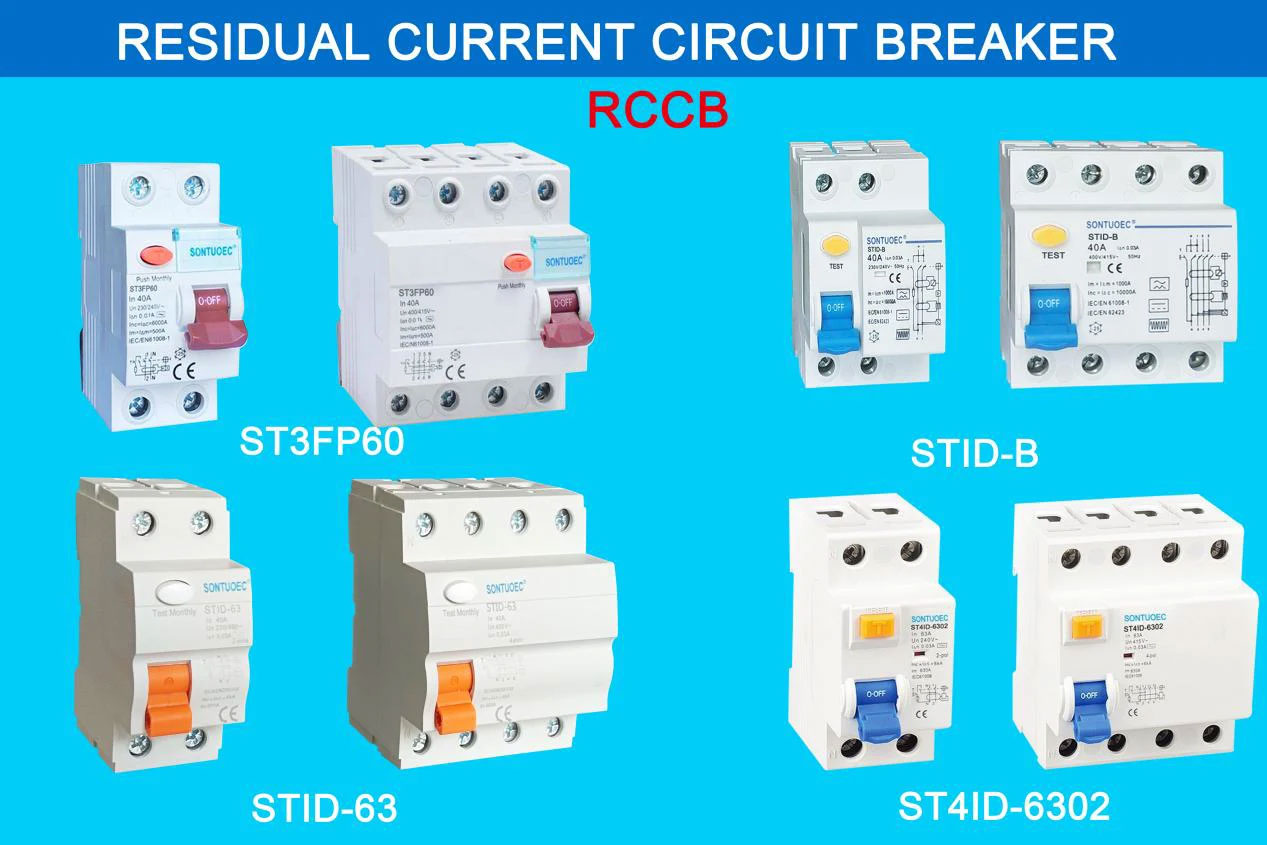

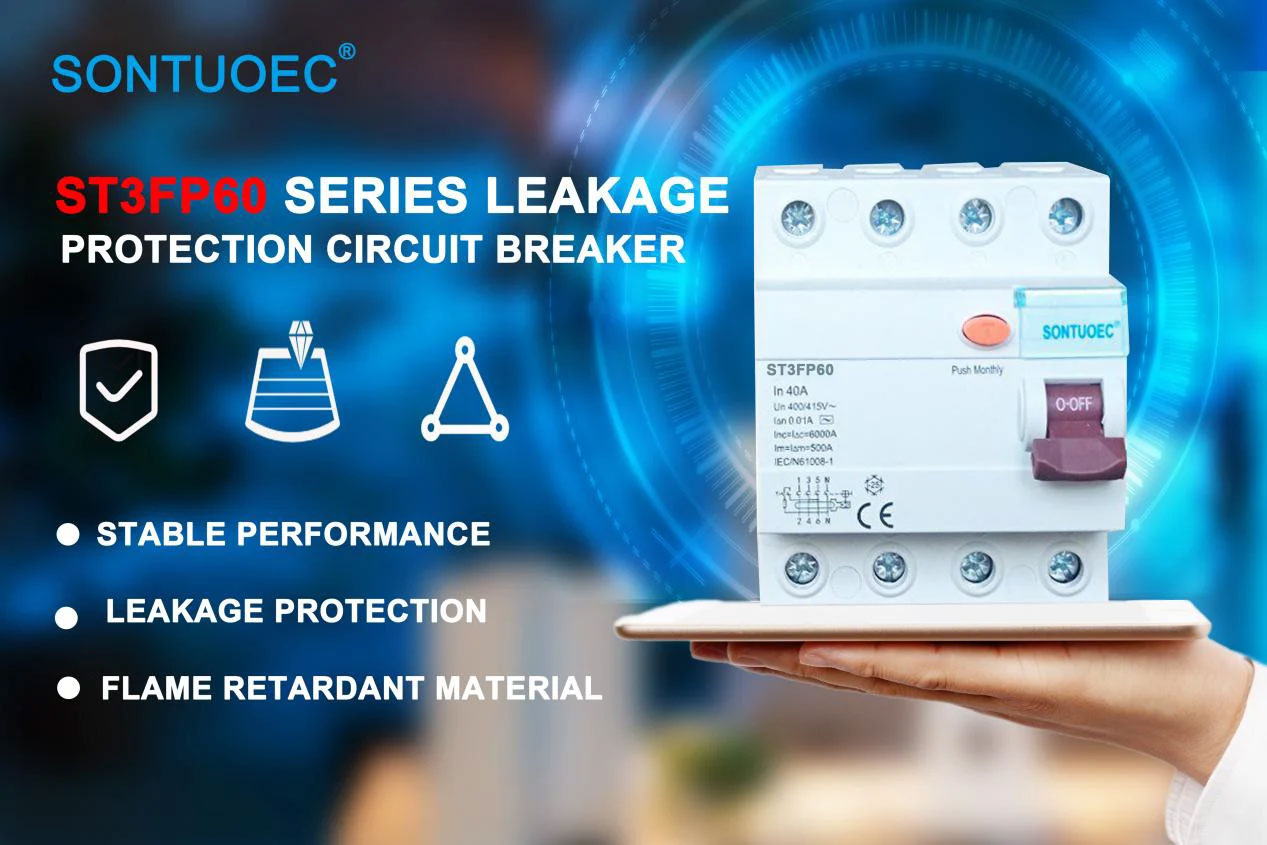

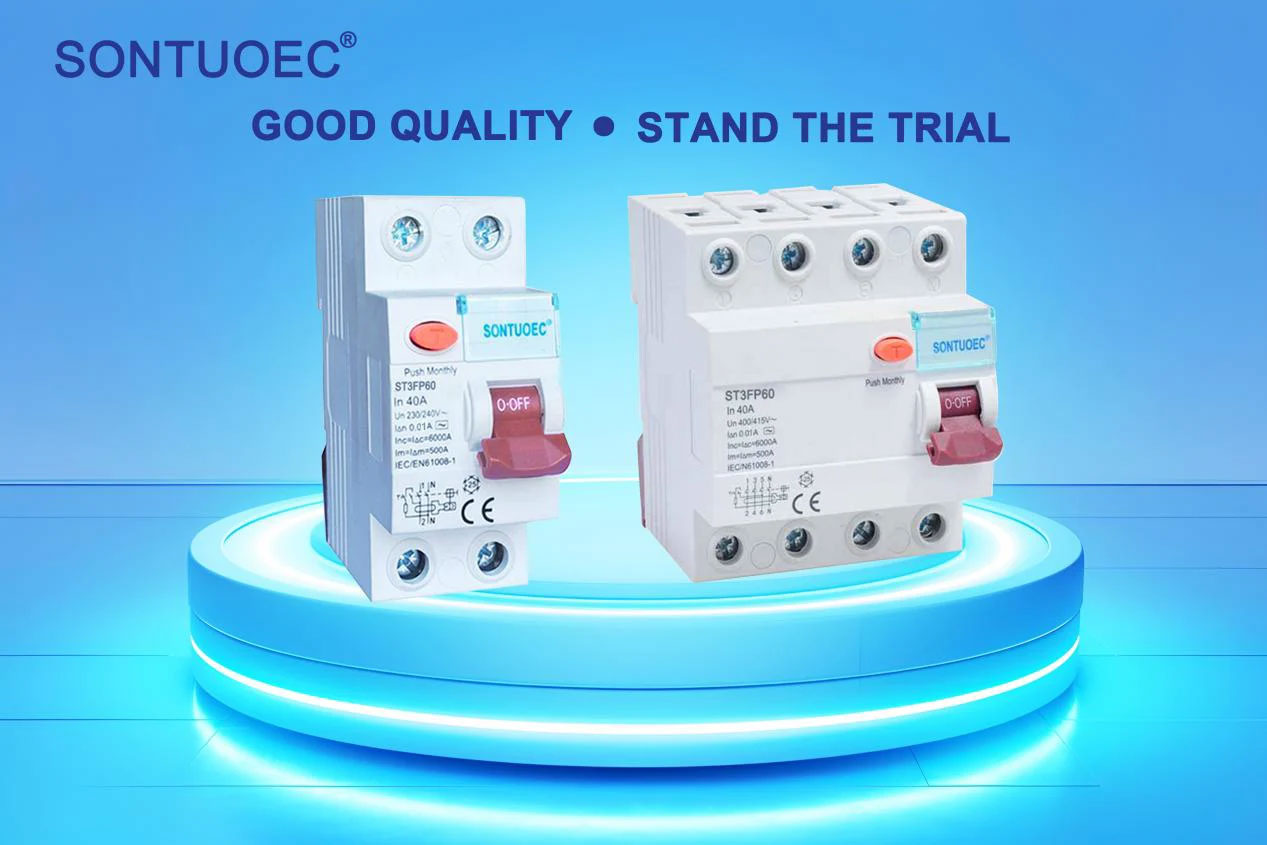

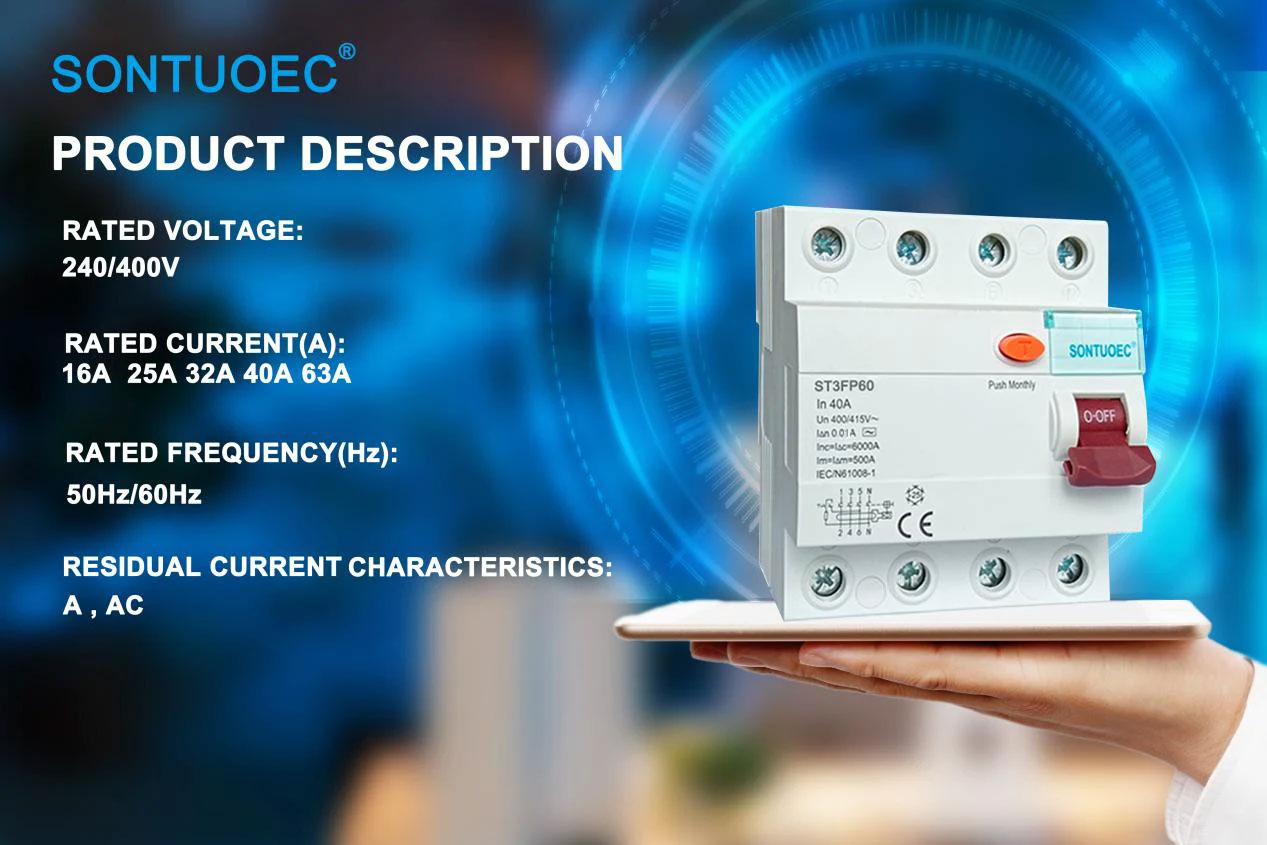

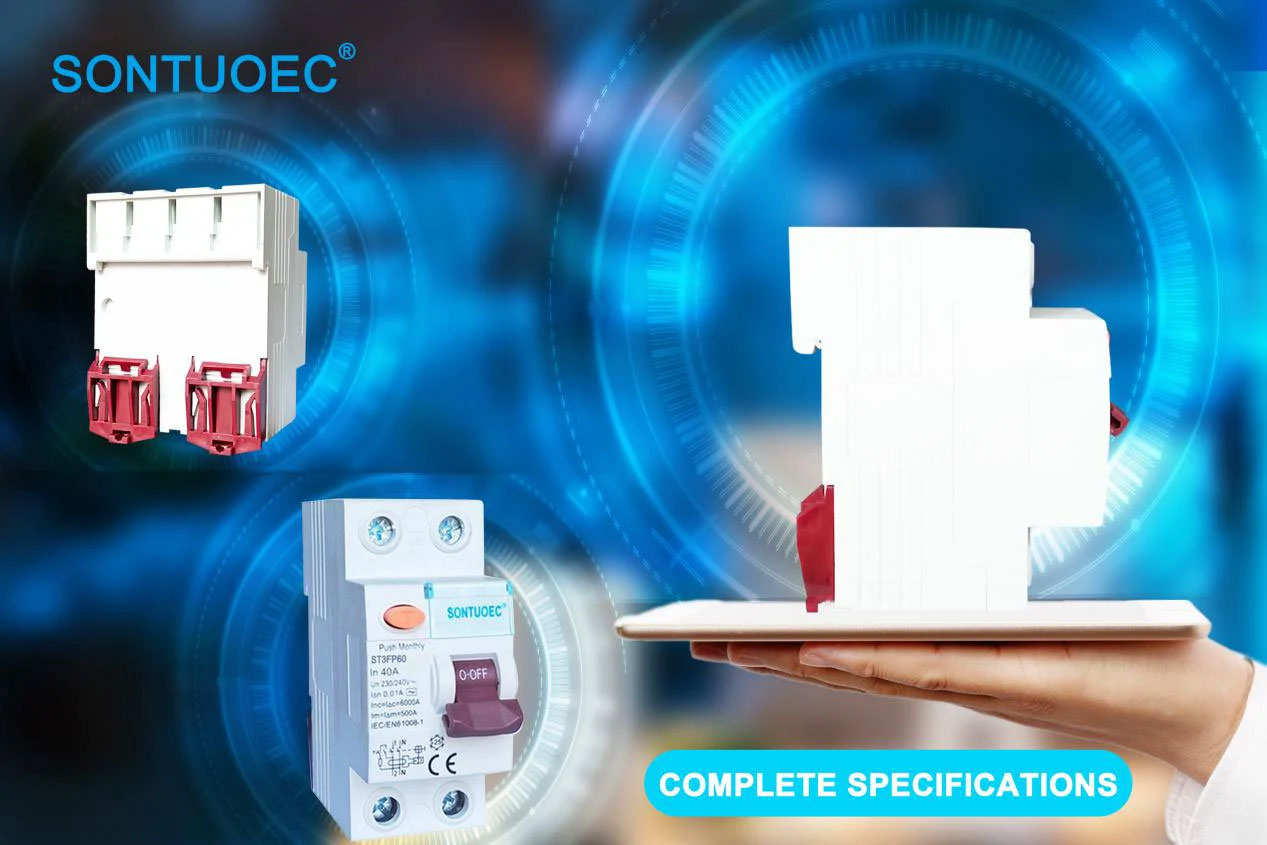

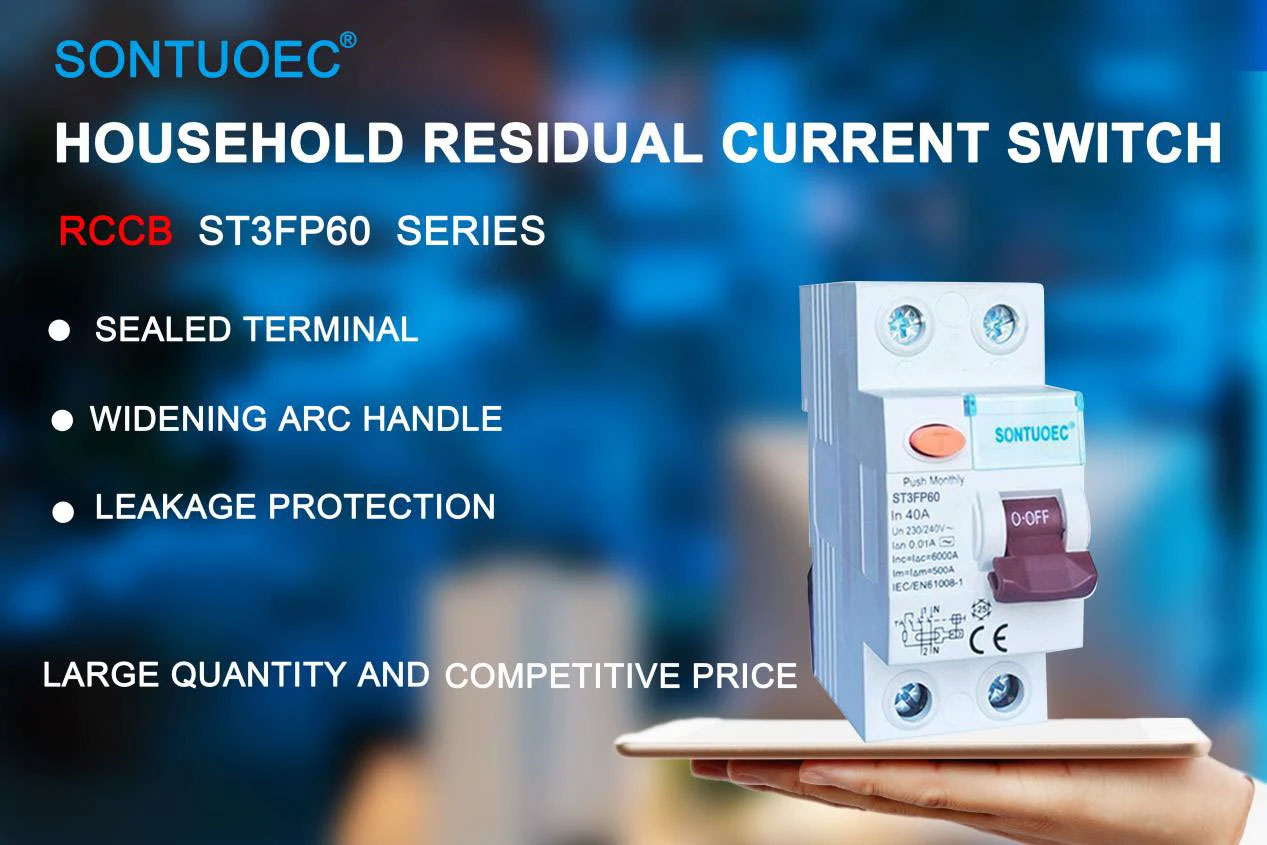

4P 40A/10mA قاطع دائرة التيار المتبقي

مبدأ التشغيل

يعتمد مبدأ تشغيل قاطع الدائرة هذا على مبدأ التوازن الحالي. في الظروف العادية، يجب أن تكون التيارات الداخلة والخارجة من الدائرة متساوية في الخط الذي يمر عبر الحمل. ومع ذلك، عندما يكون هناك خطأ في العزل في الخط أو عندما يتلامس الإنسان مع الدائرة، فإن ذلك يمكن أن يؤدي إلى تسرب التيار، مما يجعل التيارات داخل وخارج الدائرة غير متوازنة. عند هذه النقطة، سيكتشف محول التيار الموجود داخل قاطع الدائرة هذا التيار غير المتوازن ويحوله إلى إشارة كهربائية. ستقوم الدائرة الإلكترونية بتضخيم هذه الإشارة ومقارنتها ومعالجتها، وعندما تصل الإشارة إلى عتبة محددة مسبقًا، أي عندما يصل التيار المتبقي أو يتجاوز 10 مللي أمبير، سيقطع قاطع الدائرة الدائرة بسرعة.

الميزات الرئيسية

حساسية عالية: قادرة على اكتشاف تيار التسرب الصغير (10 مللي أمبير) وقطع الدائرة في الوقت المناسب لمنع الحرائق الكهربائية وحوادث الصدمات الكهربائية.

استجابة سريعة: بمجرد اكتشاف تيار التسرب، سيقوم قاطع الدائرة بقطع الدائرة في وقت قصير جدًا (عادةً خلال عشرات المللي ثانية).

تعدد الاستخدامات: بالإضافة إلى وظيفة الحماية من التسرب الأساسية، قد يكون لقاطع الدائرة أيضًا وظائف حماية من الحمل الزائد وقصر الدائرة.

سهلة التركيب والصيانة: عادة ما تعتمد التصميم المعياري، وهو سهل التركيب والتفكيك. وفي الوقت نفسه، فإن هيكلها الداخلي البسيط يجعل من السهل صيانتها وإصلاحها.
