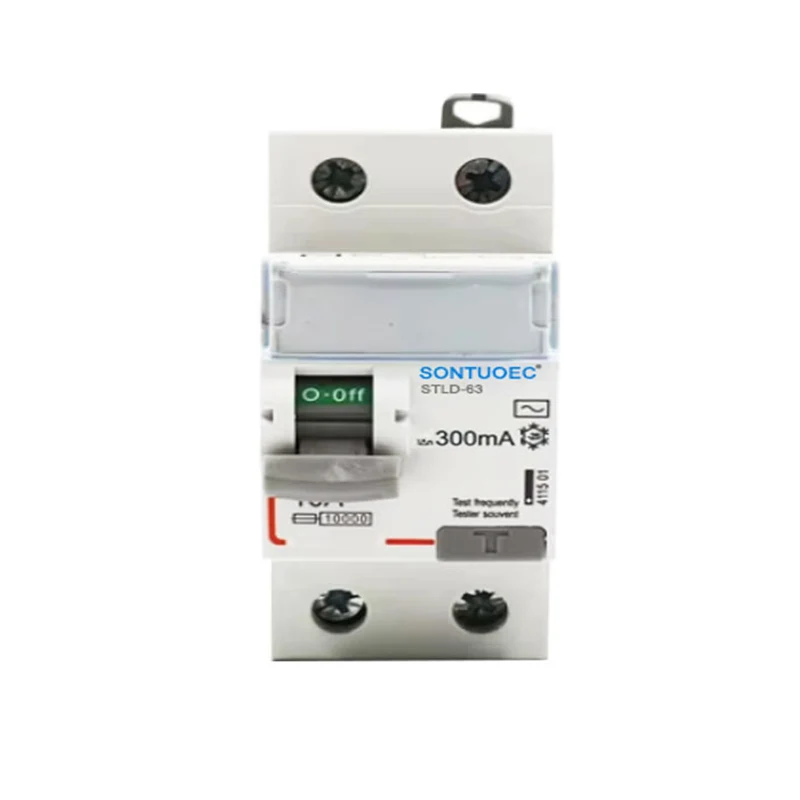

2P 63A/30MA RCD TYPE

يعتمد مبدأ التشغيل لنوع 2P 63A/30MA RCD AC على المحول الحالي المتبقي. عندما يحدث تيار غير متوازن (أي تسرب) في نظام كهربائي ، يكتشف المحول الحالي المتبقي هذا التيار غير المتوازن ويولد تدفق مغناطيسي يتناسب مع تيار التسرب. يؤدي هذا التدفق المغناطيسي إلى ظهور آلية التحرير الداخلي لـ RCD ، مما تسبب في قطع RCD بسرعة مصدر الطاقة.

إرسال استفسار

وصف المنتج

نموذج:	نوع المغناطيسي الكهربائي ؛ النوع الإلكتروني
معيار	IEC 61008-1
الخصائص الحالية المتبقية:	و ، و

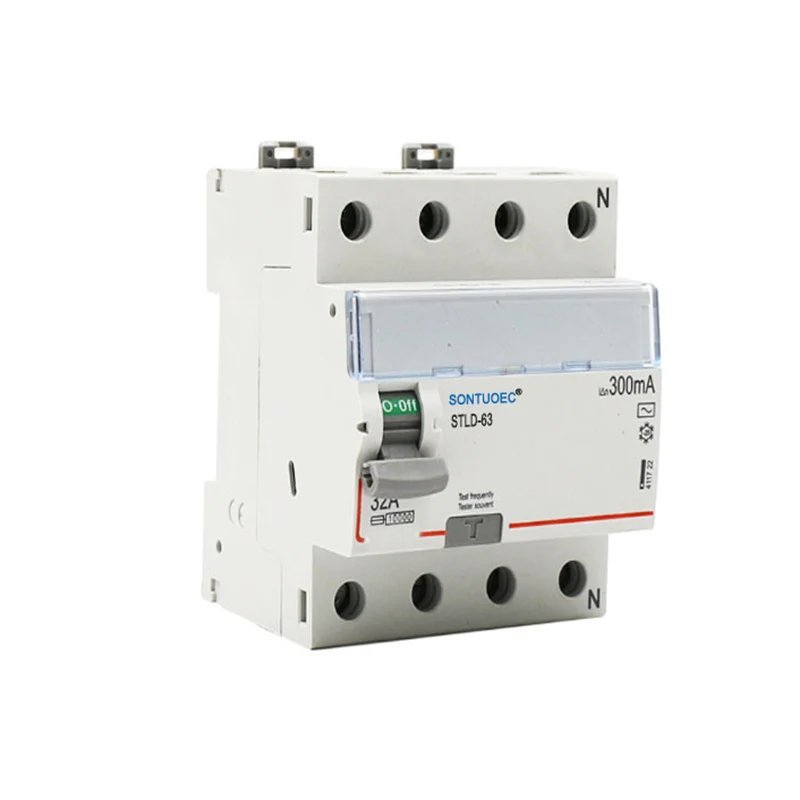

القطب رقم:	2p ، 4p
تيار مصنف:	16A, 25A, 32A, 40A, 63A;
الجهد المصنف:	230/400V AC
التردد المقنن:	50/60 هرتز
تصنيف التشغيل المتبقي الحالي IΔN:	10ma ، 30ma ، 100ma ، 300ma ، 500ma
التيار المتبقي غير التشغيلي i Δno:	≤0.5iδn
تصنيف الدائرة الشرطية التيار الشرطية المؤتمر الوطني العراقي:	6000A
مصنفة الدائرة القصيرة المتبقية الشرطية IΔC الحالي:	6000A
مدة التعثر:	اللفات الفورية ≤0.1sec
النطاق الحالي للباقي:	0.5iΔn ~ iΔn
التحمل الكهرومانيكي:	4000 دورة
التثبيت عزم الدوران:	2.0nm
محطة الاتصال:	محطة عمود طرفية برغي مع المشبك

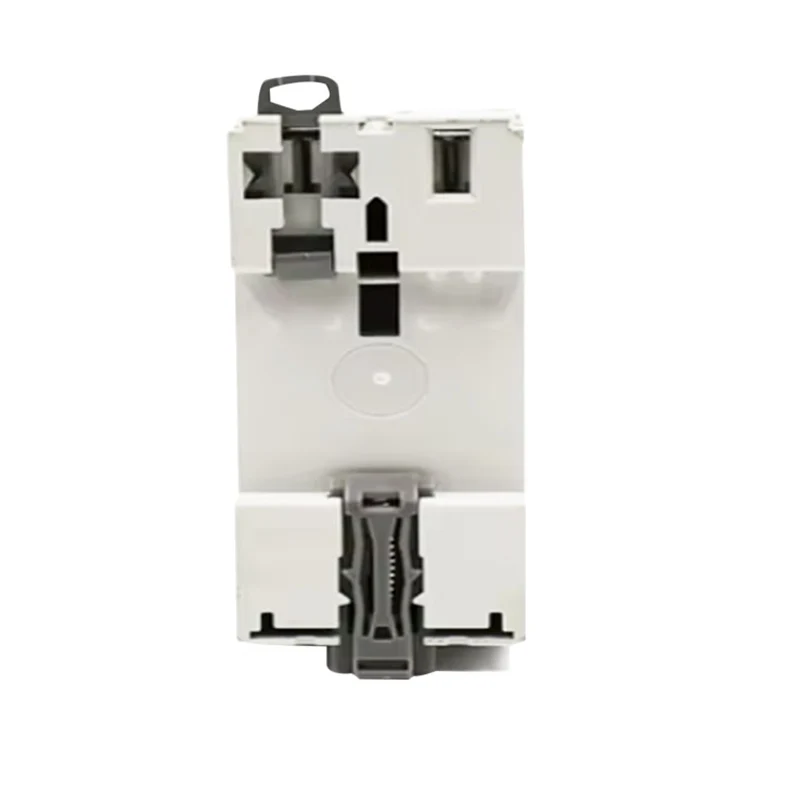

تثبيت:	35mm DIN Rail Ritting

المفهوم الأساسي

 2P: يشير إلى أن RCD (الجهاز الحالي المتبقي) هو مفتاح ثنائي القطب ، أي أنه يمكنه التحكم في خطوط في نفس الوقت. عادةً ما يتم استخدام هذا التصميم حيث يجب قطع كل من الخطوط المرحلة والصفر في نفس الوقت للتأكد من أنه يمكن قطع الدائرة تمامًا في حالة حدوث تسرب أو خطأ ، مما يمنع حوادث السلامة مثل الصعق الكهربائي أو الحرائق الكهربائية.

 63A: يشير إلى أن RCD يتم تصنيفها في 63 أمبير. تيار التصنيف هو الحد الأقصى لقيمة التيار التي يمكن أن يحملها RCD بشكل مستمر دون التسبب في ارتفاع درجة الحرارة أو الضرر. في التطبيقات العملية ، يجب اختيار التيار المقرر المناسب وفقًا لتحميل النظام الكهربائي.

 30MA: يشير إلى أن عمل التسرب الحالي لهذا RCD هو 30 مللي أمبير. تيار التسرب هو الحد الأدنى للقيمة الحالية التي يكتشف فيها RCD تيار التسرب ويؤدي إلى إجراء إجراء. عندما يتجاوز تيار التسرب في النظام الكهربائي هذه القيمة ، فإن RCD سوف يقطع بسرعة مصدر الطاقة لحماية السلامة الشخصية ومنع حوادث مثل الحرائق الكهربائية.

 RCD: الجهاز الحالي المتبقي هو جهاز أمان كهربائي يستخدم للكشف عن التيار المتبقي (أي تيار التسرب) في نظام كهربائي ويقطع مصدر الطاقة. يستخدم على نطاق واسع في مختلف الأنظمة الكهربائية منخفضة الجهد لتوفير حماية شاملة للمعدات الكهربائية والموظفين.

 نوع التيار المتردد: يشير إلى أن RCD هذا مناسب للأنظمة الحالية (AC). التيار المتناوب (AC) هو وسيلة شائعة لنقل الكهرباء ويتميز بالتغيرات الدورية في اتجاه الجهد والتيار مقارنة مع التيار المباشر (DC). لذلك ، عند اختيار RCD ، يجب اختيار النموذج المناسب بناءً على نوع النظام الكهربائي (AC أو DC).

1. حماية الصياغة ضد خطأ الأرض/تسرب تيار ووظيفة العزلة

2. قدرات تيار الدائرة القصيرة عالية

3. قابل للتطبيق على اتصال الطرفية ودسم/شوكة الشوكة

4. مجهز بأطراف الاتصال المحمية للإصبع

5. افصل الدائرة عندما يحدث خطأ/تسرب الأرض ويتجاوز الحساسية المقدرة

6. معتمدة من إمدادات الطاقة وجهد الخط ، وخالية من التداخل الخارجي ، تقلب الجهد. ---------- سلك توصيل كبير الحجم (كابل اتصال 35 مم)

2P 63A/30mA RCD AC Type
