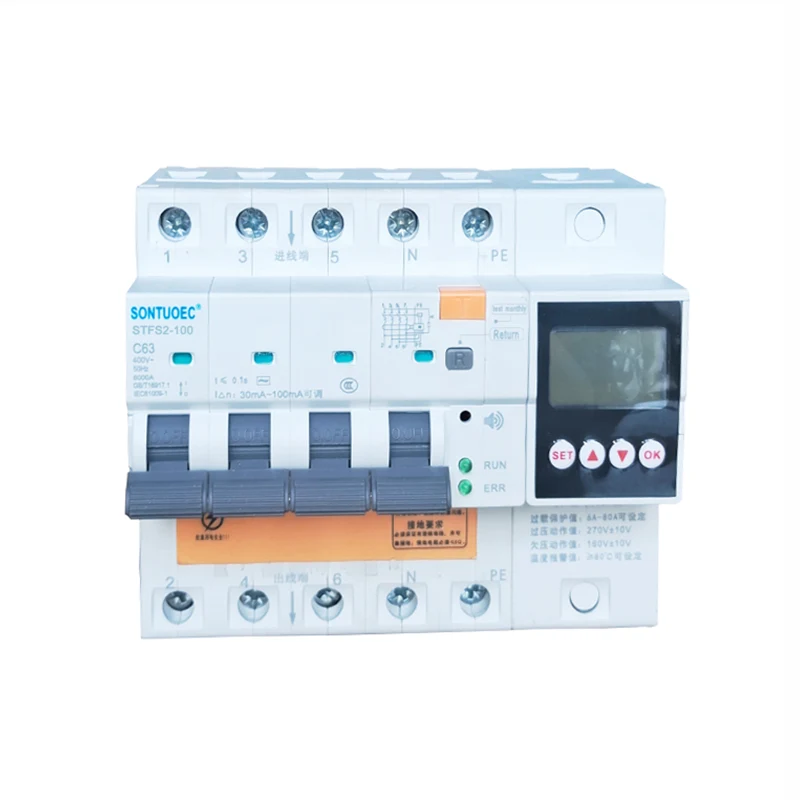

100A 2p 4p متعدد الوظائف RCBO

STSF2-100 100A 2p 4p RCBO متعدد الوظائف مناسب للتيار المتردد 50/60 هرتز، مصنف في دائرة بجهد 230 فولت - 400 فولت وتيار مقدر 100 أمبير، عندما يتعرض الشخص للصعق الكهربائي أو تسرب شبكة الطاقة. عندما يصل التسرب والجهد الزائد والجهد المنخفض إلى القيم المحددة، يمكن لقاطع دائرة التيار المتبقي أن يعمل بسرعة في فترة زمنية قصيرة جدًا ويقطع مصدر الطاقة بسرعة. عندما تصل درجة حرارة المراقبة لقاطع دائرة التيار المتبقي إلى القيمة المحددة، لا يتم توصيل سلك المراقبة الأرضي. عند توصيله، يصدر المنتج صوت إنذار لحماية سلامة الموظفين والمعدات الكهربائية، ويمكن تجنبه منع تلف المعدات الناجمة عن الجهد الزائد في شبكة الكهرباء. تحتوي على الحمل الزائد، والدوائر القصيرة، والتسرب، والجهد الزائد، ويمكن أيضًا استخدام وظائف الحماية من الجهد المنخفض ودرجة الحرارة الزائدة لتشغيل وإيقاف الأجهزة الكهربائية بشكل متقطع في الظروف العادية دوائر الإضاءة، مناسبة بشكل خاص لأنظمة توزيع الإضاءة الصناعية والتجارية. المنتج ذو حجم صغير، هيكل مدمج، وفعالية من حيث التكلفة أفضل من المنتجات المماثلة الأخرى. ولها مظهر جميل، قدرة الفصل العالية تجعلها خيارًا جيدًا لتوزيع الطاقة المنزلية. يتوافق هذا المنتج مع معايير GB/T 16917.1 وIEC 61009-1 وقد حصل على شهادة CE.

نموذج:STFS2-100

إرسال استفسار

وصف المنتج

نموذج	STFS2-100 النوع الكهربائي
الخصائص الحالية المتبقية	تكييف
معيار	إيك/إن 61009-1
الحساسية المقدرة △n	0.03,0.1,0.3
رقم القطب	القطب: 1P+N+PE؛ 3ف+ن+بي
التصنيف الحالي (أ)	6A، 10A، 16A، 20A، 25A، 32A، 40A، 63A، 80A، 100A
تصنيف الجهد (V)	240/415 فولت ؛ 230/400 فولت
تصنيف التشغيل المتبقي الحالي	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير، 500 مللي أمبير
تصنيف الدائرة القصيرة المتبقية المشروطة الحالي	6KA
التحمل الكهروميكانيكي	أكثر من 4000 دورة
وظيفة:	حماية التسرب، الزائد حماية الحالية، حماية ماس كهربائى, تحت حماية الجهد، حماية الجهد الزائد, التصنيف الحالي / الجهد قابل للتعديل، حماية درجة الحرارة، إنذار دخول الماء وما إلى ذلك.

درجة حرارة الهواء المحيط:

1. يجب ألا تقل درجة حرارة الهواء المحيط عن -5 درجة مئوية، ولا تزيد عن +40 درجة مئوية، ولا يتجاوز متوسط القيمة اليومية +35 درجة مئوية.

2. الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

3. الظروف الجوية

الهواء نظيف، وفي درجة حرارة قصوى +40 درجة مئوية، لا تزيد الرطوبة النسبية للهواء عن 50%. يُسمح بالرطوبة النسبية الأعلى في درجات الحرارة المنخفضة، مثل +20 درجة مئوية،

يجب ألا تزيد الرطوبة النسبية عن 90%. بسبب التكثيف المعتدل العرضي الناتج عن التغيرات في درجات الحرارة، يجب الانتباه إلى اتخاذ التدابير المناسبة.

4. فئة التثبيت فئات التثبيت هي i وIII

التيار وعدد الأعمدة

100A: يشير هذا إلى أن RCBO تم تصنيفه عند 100 أمبير. التصنيف الحالي هو الحد الأقصى لقيمة التيار التي يمكن لقاطع الدائرة حملها بشكل مستمر دون التسبب في ارتفاع درجة الحرارة أو التلف.

2p، 4p: يشير الحرف "p" هنا إلى عدد الأقطاب، أي عدد أطوار الدائرة التي يمكن توصيل قاطع الدائرة بها. 2p يعني أنه يمكن توصيل قاطع الدائرة بمرحلتين من الدائرة (عادةً Fire وZero)، في حين أن 4p يعني أنه يمكن توصيله بأربع مراحل من الدائرة (عادةً ثلاث مراحل Fire وZero).

متعددة الوظائف

يشير متعدد الوظائف إلى أن جهاز RCBO متعدد الوظائف 100A 2p 4p مجهز بمجموعة متنوعة من وظائف الحماية. بالإضافة إلى الحماية الأساسية من الحمل الزائد والدائرة القصيرة، فإنه يمكن أيضًا توفير الحماية من التسرب، وحماية الجهد المنخفض، وحماية الجهد الزائد، وما إلى ذلك. حماية درجة الحرارة، إنذار دخول الماء، تيار وجهد قابلين للتعديل. تسمح هذه الحماية لـ RCBO بتوفير حماية أكثر شمولاً للدوائر والمعدات.

100A 2p 4p Multifunctional RCBO

تحذير!

تحذير الحالة الطبيعية: الضوء الأخضر قيد التشغيل؛

حالة غير طبيعية: الضوء مطفأ

متطلبات التأريض:

من الضروري التأكد من وجود سلك أرضي وارد وسلك أرضي، ويجب أن تكون مقاومة التأريض s 5Q!

سيناريو التطبيق

وبما أن RCBO له وظائف حماية متنوعة، فإنه غالباً ما يستخدم في الدوائر التي تتطلب السلامة الشخصية، مثل الدوائر الكهربائية للإضاءة والطاقة الضعيفة والأجهزة الكهربائية في المنازل والأماكن العامة. وغالباً ما تتميز هذه الأماكن بوجود الماء والرطوبة مما قد يسبب حوادث التسرب بسهولة. بالإضافة إلى ذلك، يمكن استخدام RCBO أيضًا في الأنظمة الكهربائية الصناعية حيث تكون سلامة الإنسان شرطًا أساسيًا، مثل دوائر التحكم في الإضاءة الطرفية، وأنظمة الرادار، وأدوات الاستكشاف الجيولوجي.
