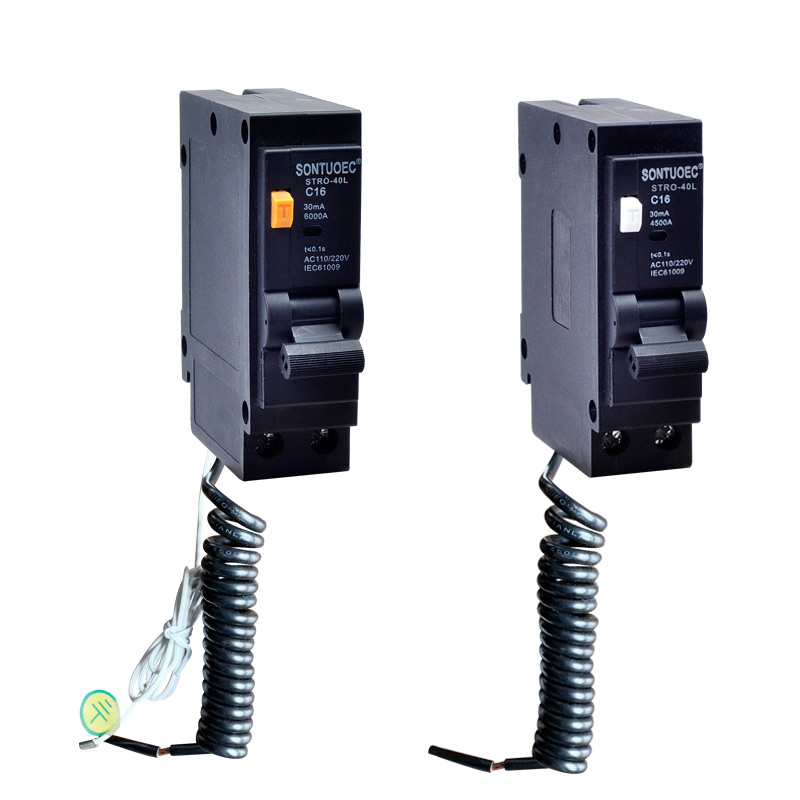

قم بتوصيل النوع RCBO 1P+N

قم بتوصيل النوع RCBO 1P+N، أي قم بتوصيل قاطع دائرة التيار المتبقي من النوع مع حماية من الحمل الزائد (قاطع دائرة التيار المتبقي مع حماية من الحمل الزائد)، يشير 1P+N إلى أن عدد أقطابه أحادي القطب بالإضافة إلى خط صفر. إنه لا يوفر حماية من الحمل الزائد والدائرة القصيرة فحسب، بل لديه أيضًا وظيفة الحماية من التسرب، والتي يمكنها اكتشاف وقطع تيار التسرب في الخط الأرضي، وبالتالي ضمان التشغيل العادي للمعدات الكهربائية والسلامة الشخصية بشكل فعال.

نموذج:STRO1-40L

إرسال استفسار

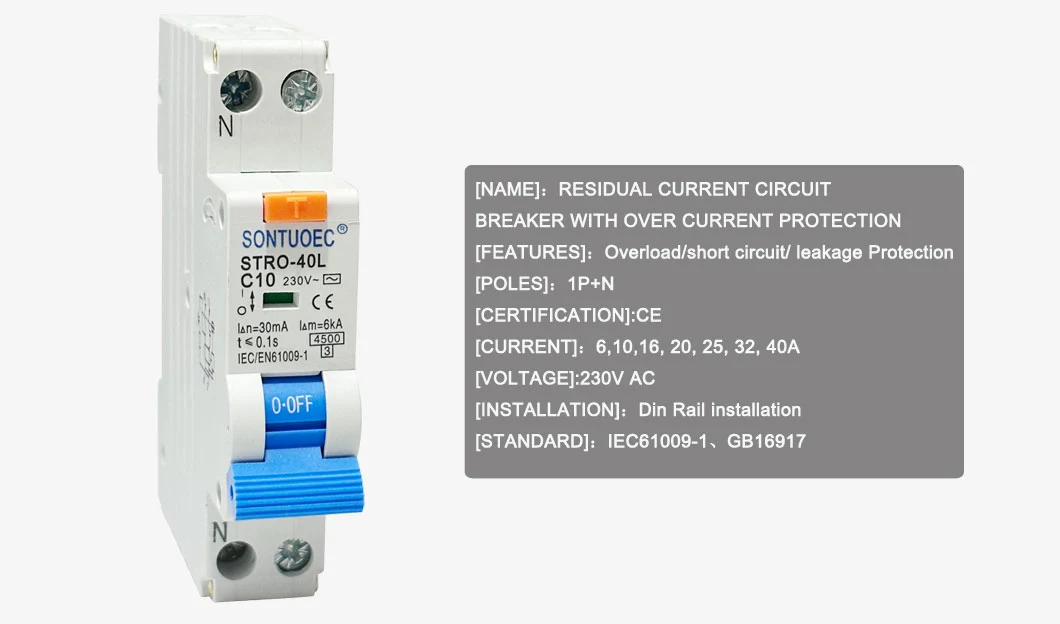

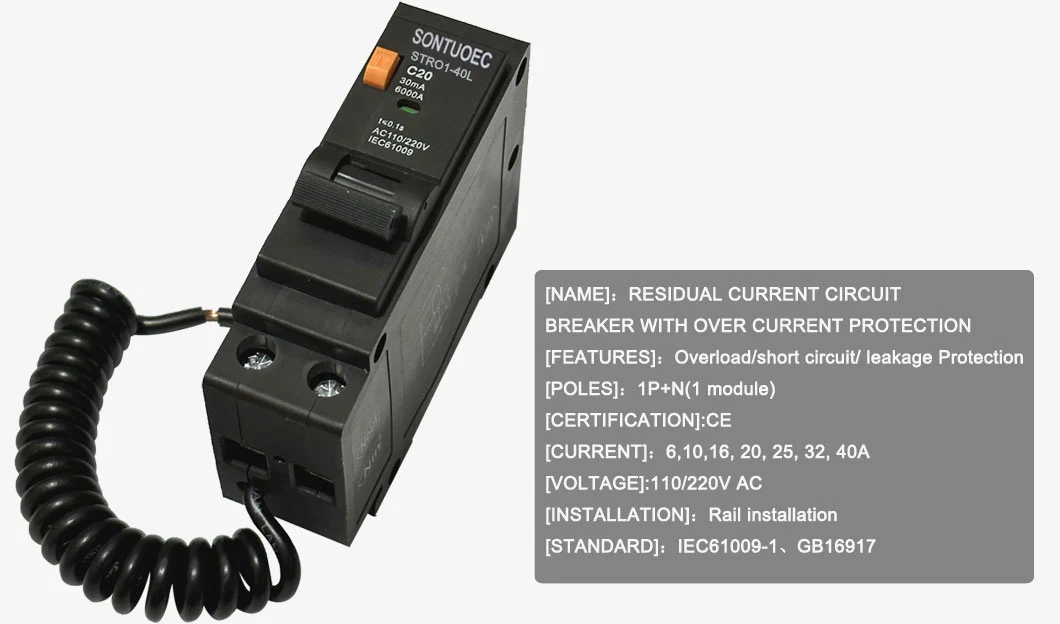

وصف المنتج

نموذج	STRO1-40L
معيار:	إيك 61009-1
الخصائص الحالية المتبقية	مكيف الهواء
رقم القطب	1ف+ن
التصنيف الحالي (أ)	6A، 10A، 16A، 25A، 32A، 40A
تصنيف الجهد (V)	110/220,120 فولت
تصنيف التشغيل المتبقي الحالي	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير، 500 مللي أمبير
تصنيف الدائرة القصيرة المتبقية المشروطة الحالي	6KA
التحمل الكهروميكانيكي	أكثر من 4000 دورة

المعلمات التقنية

الفولطية المقدرة: عادة 230/240 فولت تيار متردد، مناسبة للكهرباء المنزلية والتجارية.

التيار المقنن: وفقًا لنماذج ومواصفات محددة، قد يختلف التيار المقنن، ولكن نطاقات التيار المقننة الشائعة تشمل 6A، 10A، 16A، 20A، 25A، 32A، 40A وما إلى ذلك.

التيار المتبقي المقدر: يشير إلى الحد الأدنى لقيمة التيار التي يمكن أن يعمل بها قاطع الدائرة في حالة التسرب. القيم الحالية المتبقية المقدرة الشائعة هي 10mA، 30mA، 100mA، 300mA، وهكذا. عندما يتجاوز تيار التسرب في الدائرة هذه القيمة، سوف ينطلق قاطع الدائرة تلقائيًا.

التردد: بشكل عام 50/60 هرتز، يتوافق مع التردد القياسي لنظام الطاقة.

سعة الدائرة القصيرة: تشير إلى القيمة الحالية القصوى التي يمكن أن يتحملها قاطع الدائرة في ظل ظروف الدائرة القصيرة. قد يكون للنماذج والمواصفات المختلفة قيم مختلفة لقدرة الدائرة القصيرة.

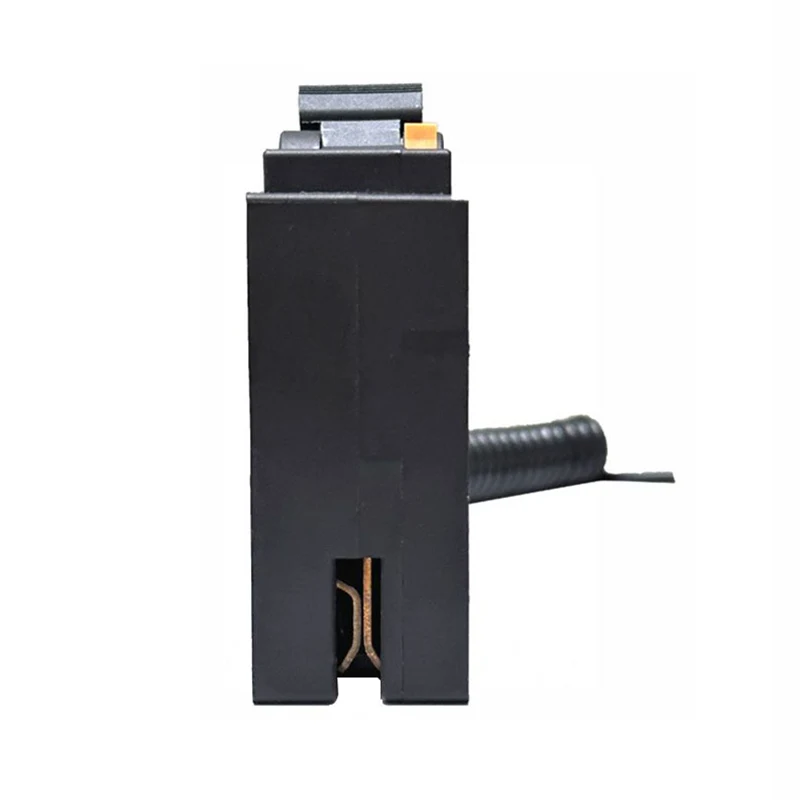

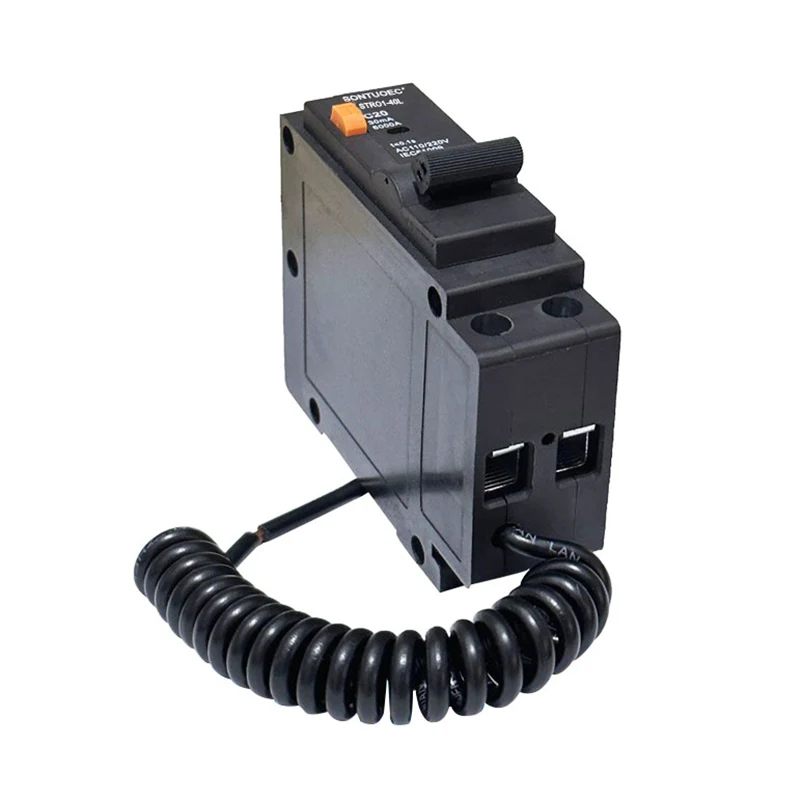

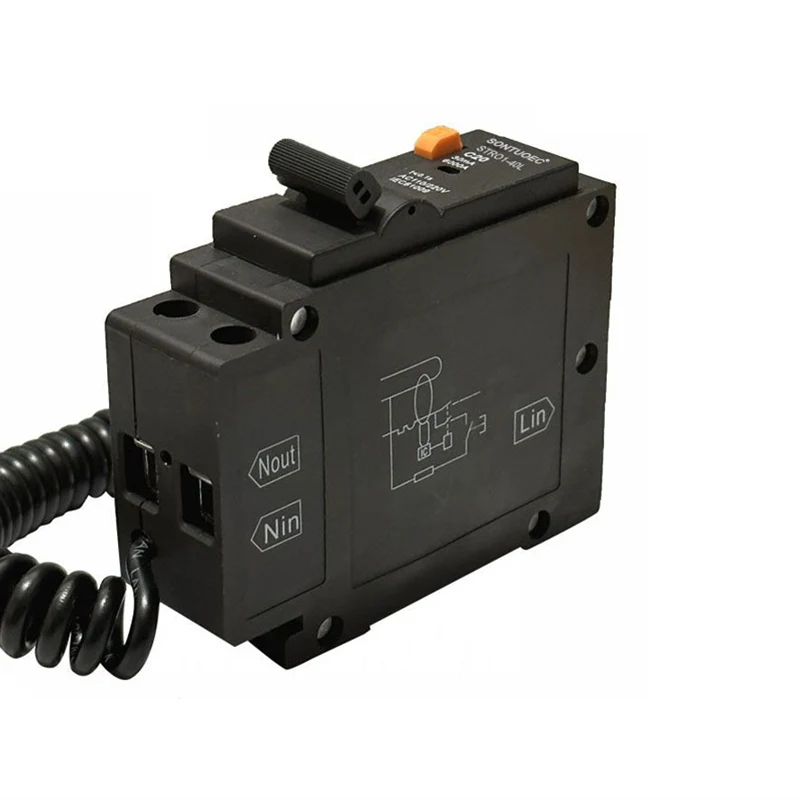

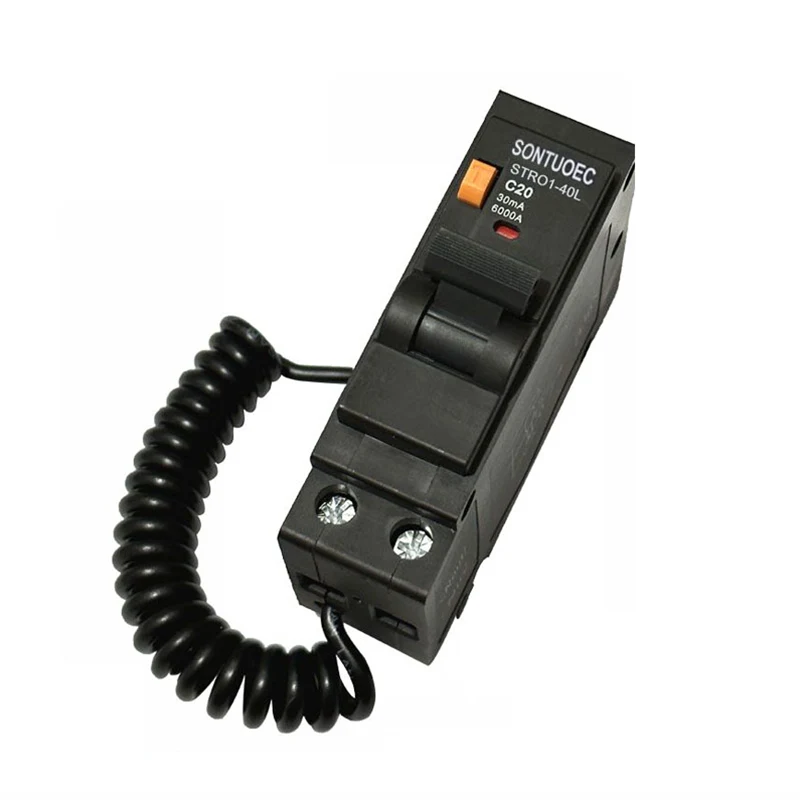

Plug in Type RCBO 1P+N

سمات

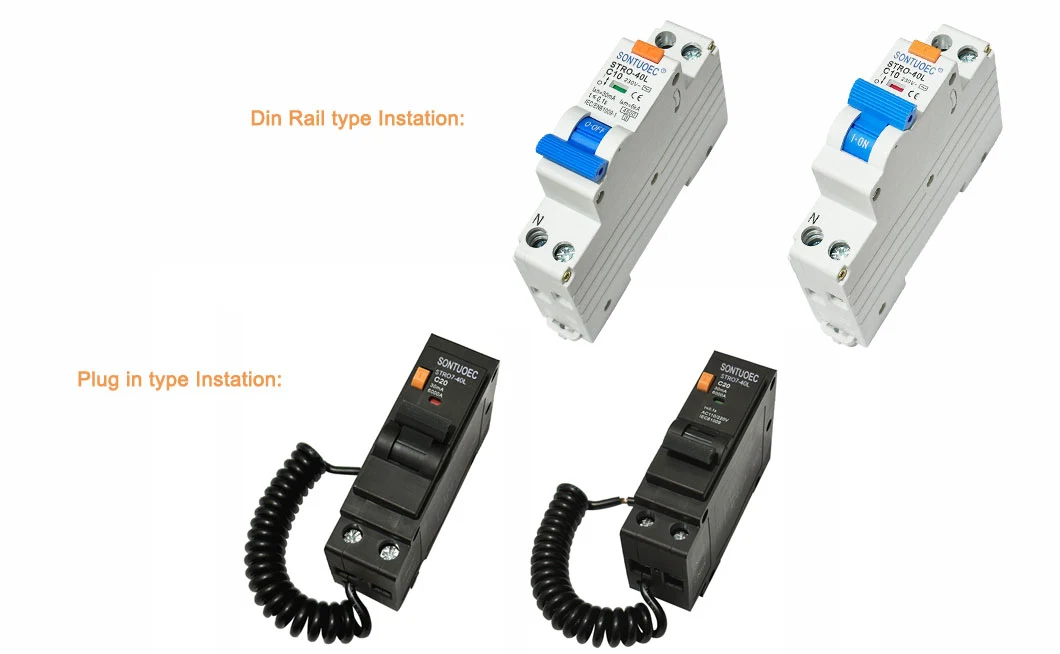

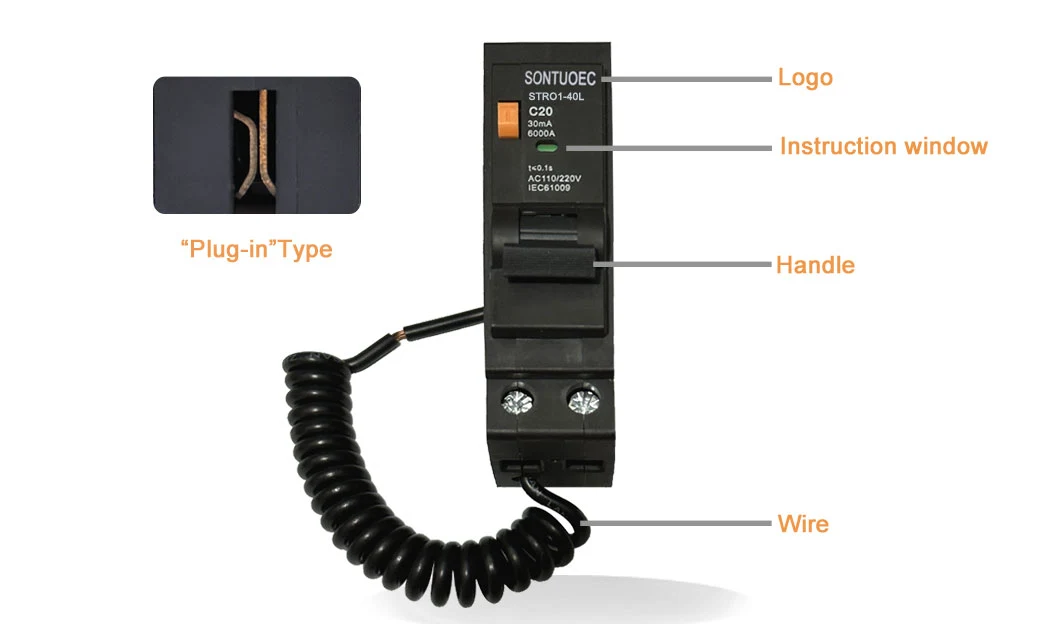

تصميم المكونات الإضافية: سهل التركيب والإزالة، مما يحسن قابلية الصيانة والمرونة للمعدات الكهربائية.

حماية شاملة: دمج الحماية من الحمل الزائد والدوائر القصيرة والتسرب، يمكنه ضمان سلامة الدوائر والمعدات بشكل كامل.

آمن وموثوق: يضمن استخدام مواد عالية الجودة وعملية التصنيع المتقدمة موثوقية ومتانة قاطع الدائرة.

قابل للتطبيق على نطاق واسع: مناسب لمجموعة واسعة من البيئات الكهربائية مثل المنزلية والتجارية والصناعية.

التثبيت والاحتياطات

موقع التثبيت: يجب تركيبه في بيئة جافة وجيدة التهوية بدون غاز مسبب للتآكل، والتأكد من وجود مفتاح عزل أو قطع عند مصدر الطاقة للمعدات الكهربائية.

طريقة الأسلاك: يجب إجراء الأسلاك وفقًا لمخطط الأسلاك الخاص بقاطع الدائرة الكهربائية لضمان التوصيل الصحيح لسلك الحريق والسلك الصفري والسلك الأرضي.

الفحص المنتظم: قم بفحص وصيانة قاطع الدائرة بانتظام للتأكد من حالة عمله الطبيعية.

الاحتياطات: أثناء الاستخدام، يجب توخي الحذر لتجنب حدوث أخطاء مثل التحميل الزائد وقصر الدائرة والتسرب لضمان التشغيل الآمن للدوائر والمعدات.

سيناريو التطبيق

يستخدم بلج إن RCBO 1P+N عادة في الدوائر التي تتطلب السلامة الشخصية، مثل الإضاءة والطاقة الضعيفة والأجهزة الكهربائية وغيرها من الدوائر الكهربائية في المنازل والأماكن العامة. غالبًا ما تحتوي هذه الأماكن على الماء والرطوبة وغيرها من الظروف التي يمكن أن تسبب حوادث التسرب بسهولة. ولذلك، فإن استخدام المكونات الإضافية RCBO 1P+N يمكن أن يحسن بشكل فعال سلامة وموثوقية النظام الكهربائي.
