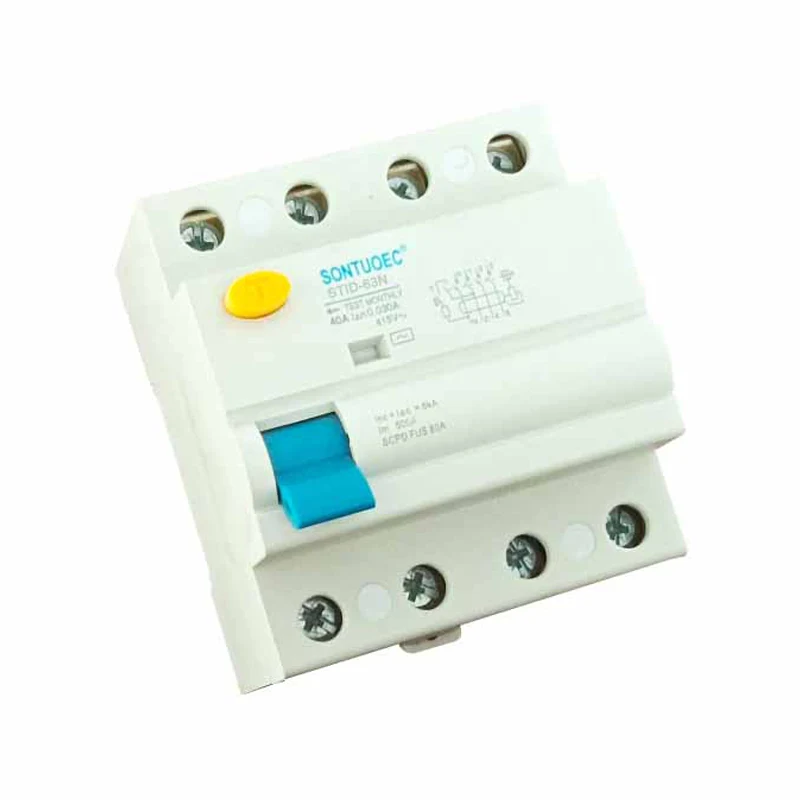

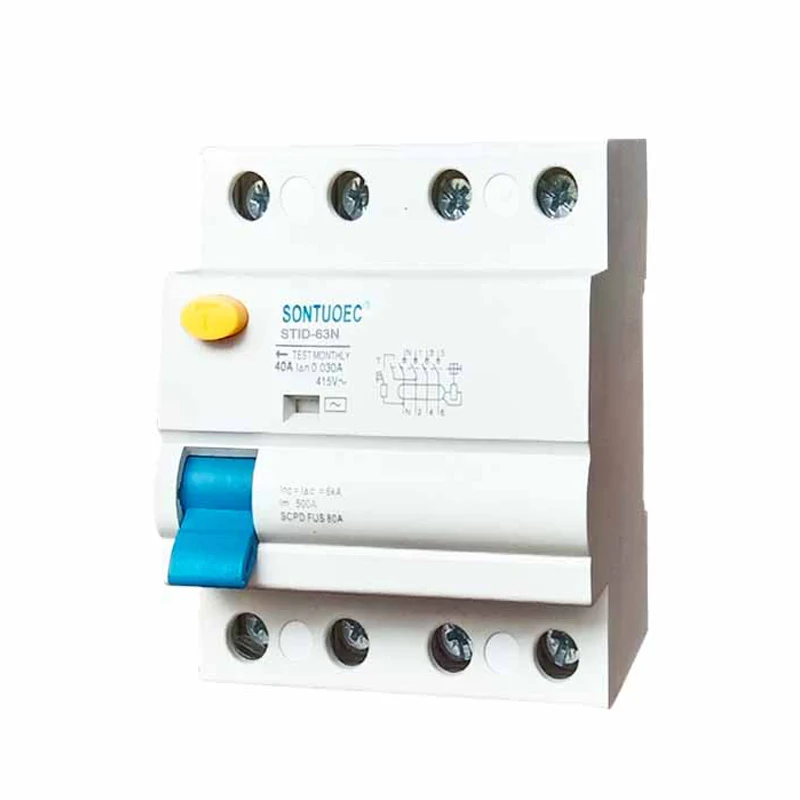

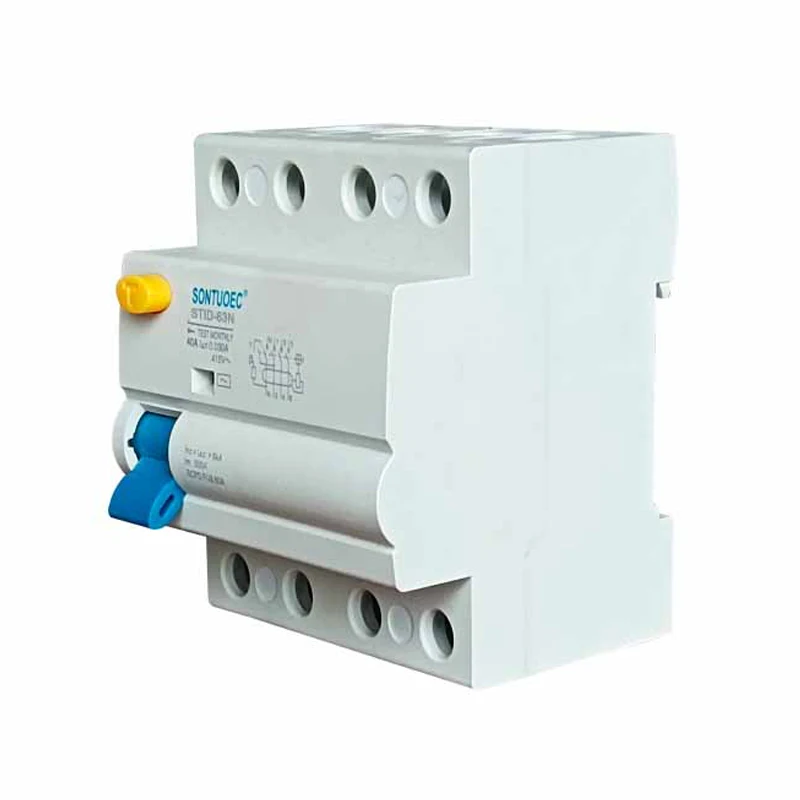

63A/100MA قاطع الدائرة الحالي المتبقي RCCB

63A/100MA قاطع الدائرة الحالي المتبقي RCCB هو التيار في دائرة بخلاف التيار التشغيل العادي ، والذي يمكن إنشاؤه بسبب تلف عزل المعدات ، أو صدمة كهربائية للموظفين ، أو أخطاء الأرض ، إلخ.

نموذج:STID-63N

إرسال استفسار

وصف المنتج

معيار:	IEC 61008-1
نموذج:	علامة 63n
الخصائص الحالية المتبقية:	و ، و

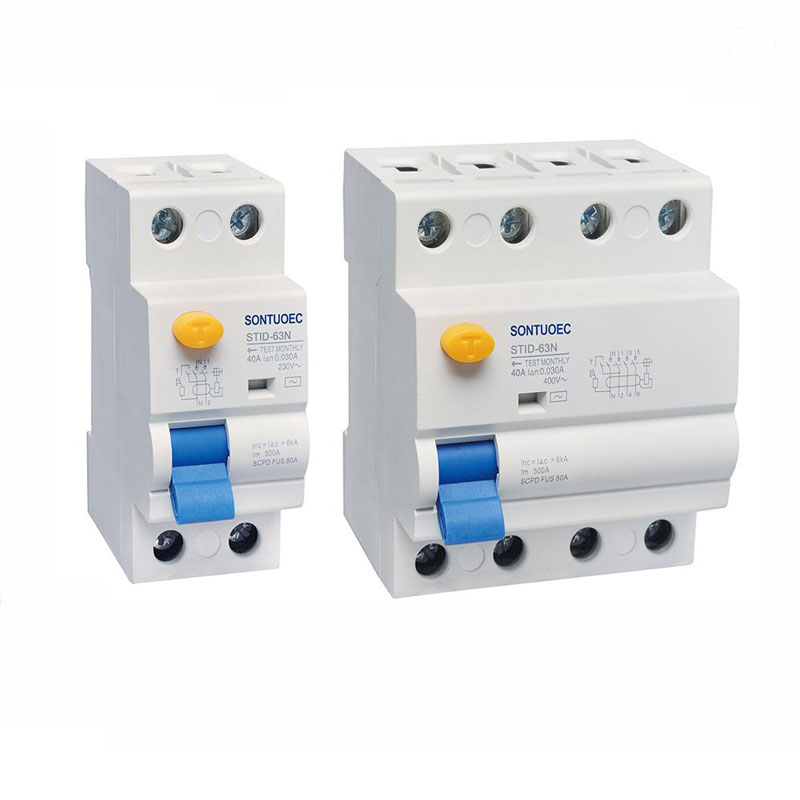

القطب رقم:	2p ، 4p
تيار مصنف:	16A, 25A, 32A, 40A, 63A;
الجهد المصنف:	230/400V AC
التردد المقنن:	50/60 هرتز
تصنيف التشغيل المتبقي الحالي IΔN:	10ma ، 30ma ، 100ma ، 300ma ، 500ma
التيار المتبقي غير التشغيلي i Δno:	≤0.5iδn
تصنيف الدائرة الشرطية التيار الشرطية المؤتمر الوطني العراقي:	6000A
مصنفة الدائرة القصيرة المتبقية الشرطية IΔC الحالي:	6000A
مدة التعثر:	اللفات الفورية ≤0.1sec
النطاق الحالي للباقي:	0.5iΔn ~ iΔn
التحمل الكهرومانيكي:	4000 دورة
التثبيت عزم الدوران:	2.0nm

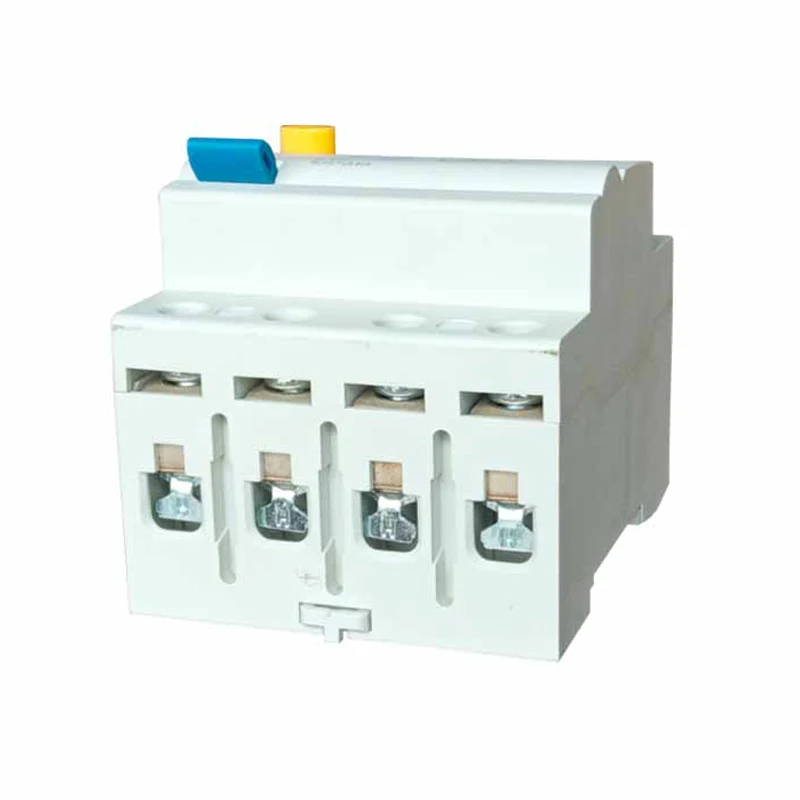

محطة الاتصال:	محطة عمود طرفية برغي مع المشبك

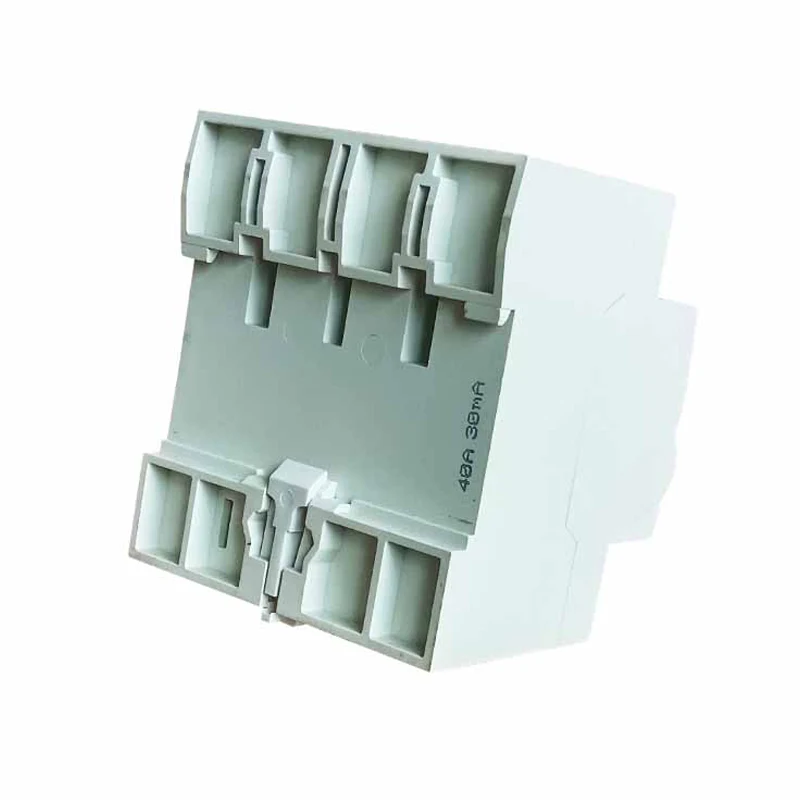

تثبيت:	35mm DIN Rail Ritting

مبدأ التشغيل

يعتمد مبدأ التشغيل لـ RCCB على مبادئ الحث الكهرومغناطيسي والتوازن الحالي. عندما يمر التيار المتبقي في الدائرة عبر المحول ، يولد المحول تدفق مغناطيسي مماثل. يتم تحويل هذا التدفق المغناطيسي إلى إشارة كهربائية ومعالجتها بواسطة دائرة إلكترونية. عندما تصل الإشارة الكهربائية المعالجة إلى عتبة مسبقًا مسبقًا ، يؤدي RCCB إلى تشغيل آلية الإطلاق ، مما تسبب في قطع قاطع الدائرة بسرعة.

الميزات الرئيسية

حساسية عالية: RCCB قادر على اكتشاف التيارات المتبقية الصغيرة ، وعادة ما يكون أقل من 30 مللي أمبير (تعتمد القيمة الدقيقة على مواصفات المنتج) ، مما يساعد على قطع الدوائر في الوقت قبل حدوث حوادث الحواس الكهربائية.

الاستجابة السريعة: يمكن لـ RCCB قطع الدائرة بسرعة داخل بضعة ميلي ثانية بعد اكتشاف التيار المتبقي ، مما يمنع بشكل فعال حوادث الصدمة الكهربائية وانتشار الحرائق الكهربائية.

آمنة وموثوقة: يعتمد RCCB مكونات إلكترونية متقدمة وآلية فصل مع موثوقية عالية واستقرار. في الوقت نفسه ، فإنه يحتوي أيضًا على وظائف حماية الدائرة القصيرة ، والتي يمكن أن تحمي سلامة الدوائر والمعدات تمامًا.

من السهل تثبيت وصيانة: عادةً ما يعتمد RCCB تصميمًا معياريًا ، بنية مضغوطة وسهلة التثبيت. كما أنه يحتوي على جهات الاتصال السهلة للتفتيش واستبدالها للصيانة الروتينية والتفتيش.

سيناريوهات التطبيق

63A/100MA قاطع الدائرة الحالي المتبقي RCCB يستخدم على نطاق واسع في مجموعة متنوعة من المواقف حيث تكون الحماية الكهربائية مطلوبة ، بما في ذلك على سبيل المثال لا الحصر:

المباني السكنية والتجارية: لحماية المعدات الكهربائية والسلامة الشخصية ضد حوادث الصدمات الكهربائية والحرائق الكهربائية. في المنازل ، عادة ما يتم تثبيت RCCBs في صناديق التوزيع باعتبارها الحماية الرئيسية أو الفرعية للدوائر المنزلية.

خط الإنتاج الصناعي: يتم استخدامه لحماية التشغيل العادي للمعدات الكهربائية مثل المحركات والمحولات وما إلى ذلك ، ومنع أضرار المعدات والإغلاق الناجم عن التسرب والحمل الزائد. في المجال الصناعي ، عادة ما يتم تثبيت RCCBs في نهاية مدخل الطاقة للمعدات الكهربائية كجهاز حماية للمعدات.

المرافق العامة: مثل المستشفيات والمدارس والمكتبات والأماكن الأخرى ، يتم استخدام RCCBs لضمان التشغيل الآمن للمعدات الكهربائية والاستخدام الآمن للكهرباء من قبل الموظفين. عادة ما يكون لهذه الأماكن متطلبات أعلى للسلامة الكهربائية ، لذلك يتم استخدام RCCBs على نطاق أوسع.

63A/100mA Residual Current Circuit Breaker RCCB
