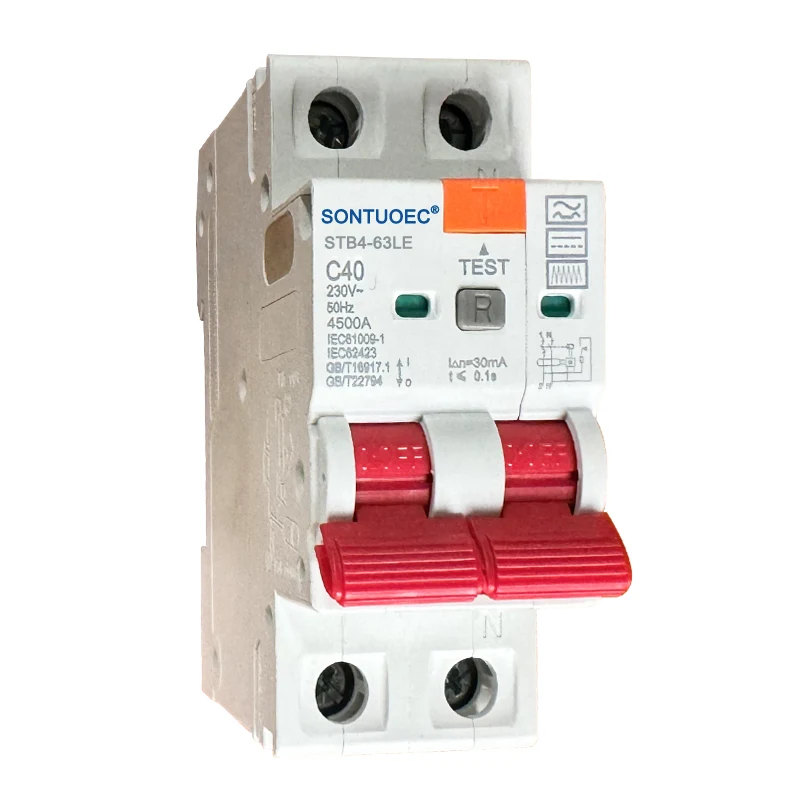

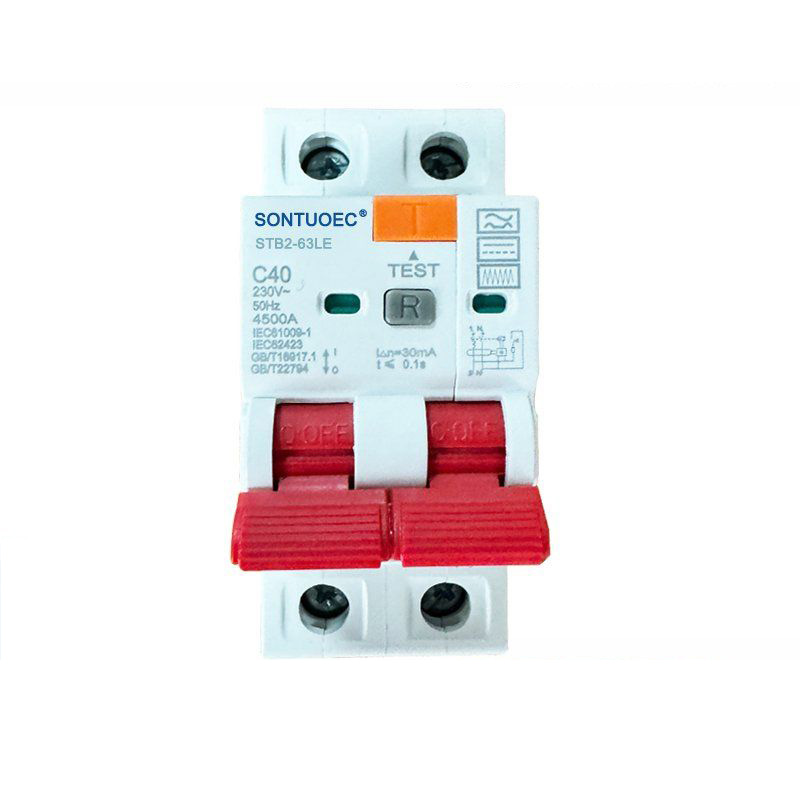

2P RCBO نوع

الميزات والمعلمات الرئيسية

خصائص الإجراء: 2P RCBO يكون النوع له وظيفة حماية التيار المتبقي ، عندما يصل التيار المتبقي (أي تيار التسرب) في الدائرة إلى قيمة مسبق مسبقًا ، سيعمل قاطع الدائرة بسرعة لقطع الدائرة لمنع حوادث الصدمة الكهربائية والحرائق الكهربائية.

التيار المصنّف: اعتمادًا على النموذج والمواصفات المحددة ، قد يختلف النطاق الحالي المصنف لـ 2P RCBO A ، ولكن عادةً ما يتضمن مجموعة واسعة من المواصفات مثل 6A و 10A و 16A و 20A و 25A و 32A و 40a و 50a و 63a و 80a ، وما إلى ذلك.

الجهد المقنن: يتم تصنيف نوع 2P RCBO A عادة على 240 فولت AC للبيئات الكهربائية المحلية والتجارية.

التردد المقرر: عادة ما يكون التردد المقنن لقاطع الدائرة هذا 50/60 هرتز ، والذي يطابق تواتر إمدادات الطاقة في معظم البلدان والمناطق.

سعة الدائرة القصيرة المقدرة: يتمتع النوع 2P RCBO A بسعة دائرة قصيرة عالية التصنيف ، مثل 6KA أو 10KA ، والتي يمكنها تحمل الصدمات الحالية الكبيرة دون تلف في حالة حدوث خطأ في الدائرة القصيرة.

عمل التسرب الحالي: عادةً ما يكون إجراء التسرب الحالي من قاطع الدائرة هذا 30ma أو أقل ، والذي يلبي متطلبات اللجنة الكهربية الدولية (IEC) والمعايير الوطنية ذات الصلة ، ويمكن أن تحمي السلامة الشخصية بشكل فعال.

 يستخدم RCBO بشكل رئيسي في AC 50Hz (60 هرتز) ، الجهد الجهد 230/400V ، المصنفة من 6A إلى 40A نظام توزيع طرف الجهد المنخفض. RCBO يساوي وظيفة MCB+RCD ؛ يتم استخدامه لحماية الصدمات الكهربائية وحماية التلامس غير المباشر البشري ، وحماية المعدات الكهربائية عندما يتجاوز تيار الشبكة الكهربائية التي تلمس جسمها الكهربائي أو تيار الشبكة الكهربائية القيمة المحددة ، وتجهيز الحماية القصيرة للدوائر ؛ يمكن أن يكون أيضًا مشغلًا غير تردد في الدائرة ، يستخدم بشكل كبير في المنطقة السكنية والتجارية. يتوافق مع معيار IEC61009-1.

التطبيق والتثبيت

التطبيق: 2P RCBO نوع مناسب لحماية دوائر توزيع الطاقة التي تتطلب تحكمًا متزامنًا في كل من الأسلاك الحرائق والصفر ، مثل الإضاءة والمآخذ وتكييف الهواء وغيرها من الدوائر في الأماكن المحلية والتجارية وغيرها من الأماكن.

التثبيت: عادةً ما يتبنى قاطع الدائرة تصاعد التثبيت أو تصاعد اللوحة المتماثل ، وهو مريح للتثبيت السريع والإزالة في صندوق التوزيع أو خزانة التوزيع.

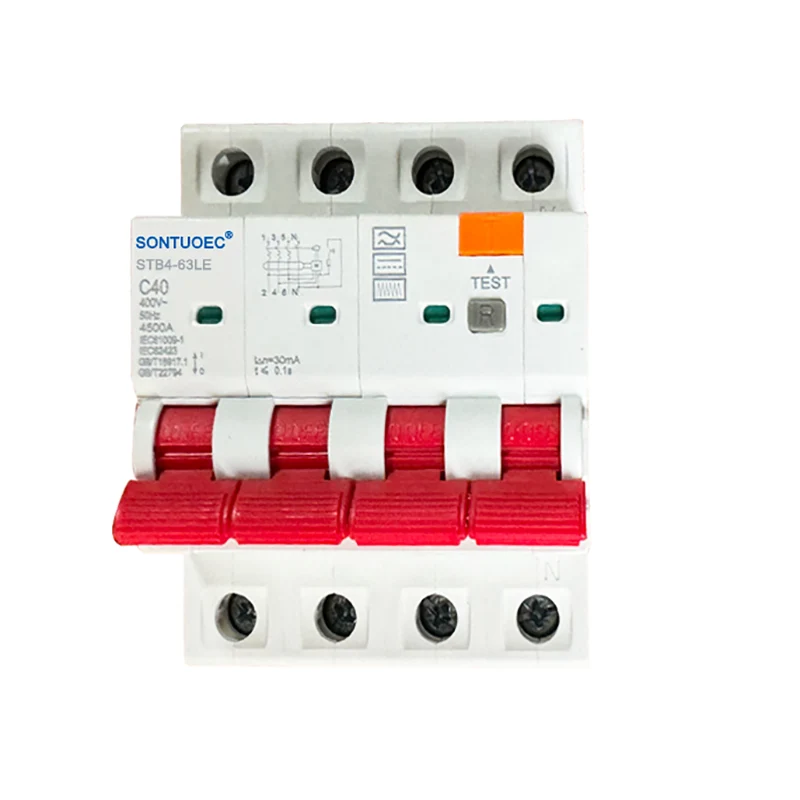

الأسلاك: 4P RCBO نوع مرن في الأسلاك ويمكن توصيله بدوائر ثلاثية الأسلاك ثلاثية الأسلاك ثلاثية الأسلاك أو ثلاث مراحل. عند الأسلاك ، تأكد من توصيل الأسلاك الحريق والصفر والأرض بشكل صحيح لتجنب خطر الصدمة الكهربائية والنار الكهربائي.
