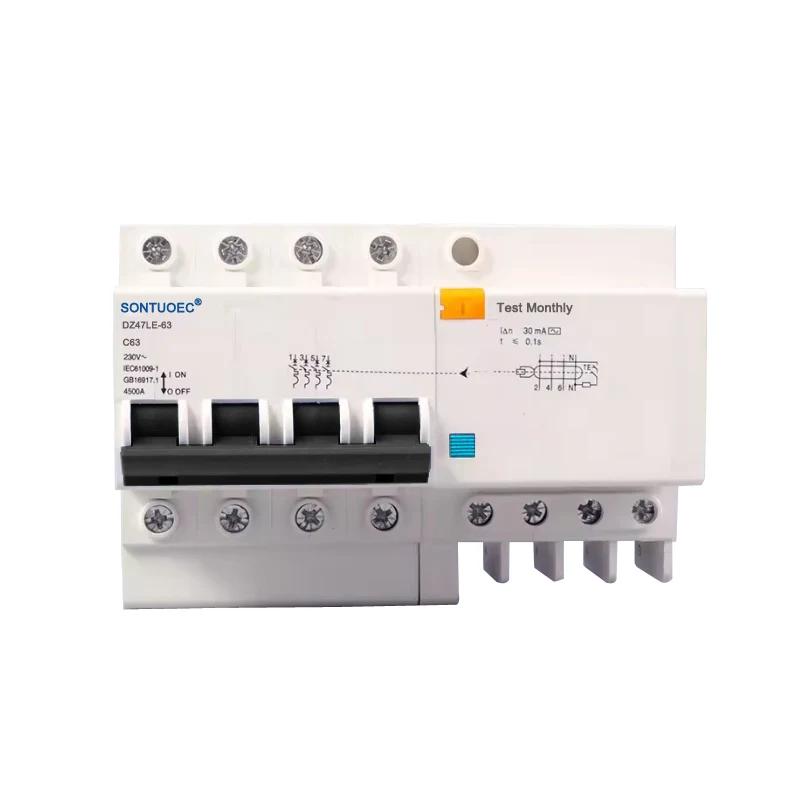

4P RCBO نوع التيار المتردد

مبدأ التشغيل

يعتمد مبدأ تشغيل نوع 4P RCBO AC على مجموع المتجهات للتيارات وعلى المبادئ الكهرومغناطيسية. عندما لا تكون التيارات في الدائرة الموجودة على أسلاك النار (L) والصفر (N) متساوية في الحجم، فإن المجموع المتجه للتيارات في الجانب الأولي من دائرة المحولات ليس صفرًا، مما يولد جهدًا مستحثًا في الملف الجانبي الثانوي. تتم إضافة هذا الجهد المستحث إلى المرحل الكهرومغناطيسي، مما يولد تيار إثارة يخلق قوة إزالة المغناطيسية العكسية. عندما يصل تيار الخلل إلى قيمة تيار التشغيل لـ RCBO، فإن قوة إزالة المغناطيسية العكسية هذه سوف تتسبب في فصل عضو الإنتاج داخل المرحل الكهرومغناطيسي عن النير، مما يدفع آلية التشغيل للعمل وقطع دائرة تيار العطل.

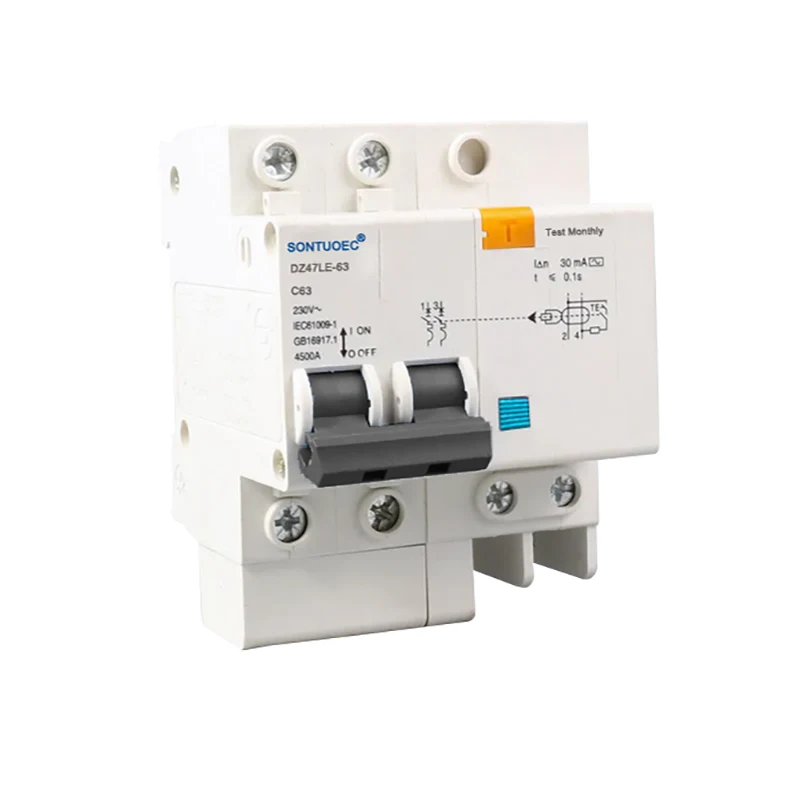

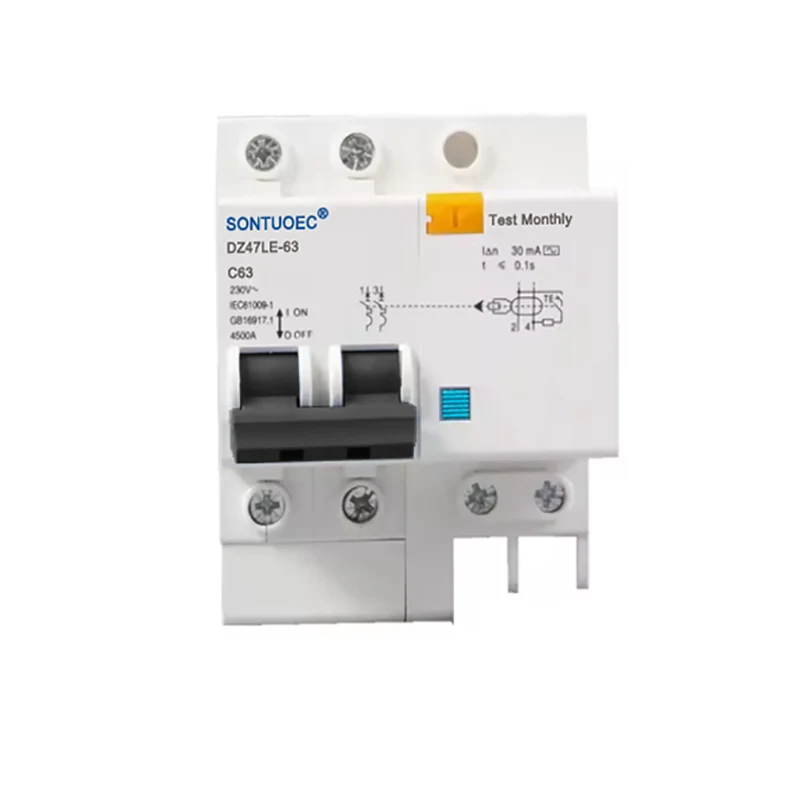

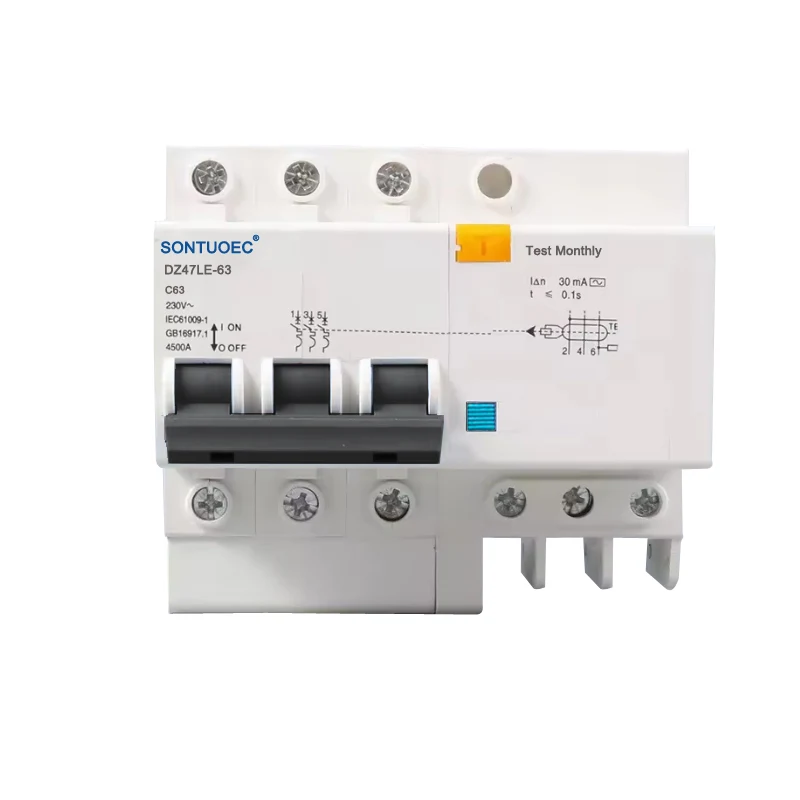

قاطع الدائرة الإلكترونية للحماية من التسرب الأرضي من سلسلة DZ47LE-63 مناسب للدائرة السكنية أحادية الطور بتيار متردد 50 هرتز/60 هرتز، والجهد المقدر 230 فولت، والتيار المقدر 6A~63A؛ 400 فولت لدائرة ثلاثية الطور تيار متردد 50 هرتز/60 هرتز. يمكنه حماية شكل الدائرة من الحمل الزائد والدوائر القصيرة. يتميز هذا المنتج بمزايا الحجم الصغير، وقدرة القطع العالية، والسلك المباشر وخط الصفر مقطوعان في نفس الوقت، كما يحمي الشخص من صدمة التسرب الكهربائي في حالة سلك الحريق وخط الصفر المتصل بالعكس.

وهو يتوافق مع معيار IEC61009-1، GB16917.1.

ميزة:

1). يوفر الحماية ضد الصدمات الكهربائية، خطأ الأرض، تسرب التيار؛

2). يوفر الحماية ضد الحمل الزائد، وقصر الدائرة الكهربائية والجهد الزائد.

3). حجم صغير، قدرة كسر عالية؛ يتم قطع السلك الحي وخط الصفر في نفس الوقت؛

4). حجم صغير ووزن، سهل التركيب والأسلاك، أداء عالي ومتين

5). توفير ضد سوء التشغيل التعثر الناجم عن الجهد لحظية والتيار لحظية.

الميزات والفوائد

حماية متعددة الوظائف: يجمع نوع التيار المتردد 4P RCBO بين حماية التيار المتبقي وحماية التيار الزائد لتوفير حماية شاملة للدوائر والمعدات.

حساسية عالية: حماية حساسة للغاية ضد التطبيق المفاجئ أو الارتفاع البطيء لتيار التيار المتردد الجيبي المتبقي مما يضمن الفصل.

نطاق واسع من التطبيقات: مناسب لدوائر التيار المتردد في أنظمة توزيع الطاقة المنزلية والصناعية والتجارية، خاصة بالنسبة للأسلاك ذات الحريق الواحد والصفر.

سهلة التركيب والصيانة: تصميم هيكلي معقول، سهل التركيب، وفي نفس الوقت سهل إجراء الصيانة والإصلاح.

سيناريوهات التطبيق

يستخدم نوع 4P RCBO AC على نطاق واسع لحماية دائرة التيار المتردد في المنازل والمكاتب والمباني التجارية والمرافق الصناعية. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب حماية كل من أسلاك الحريق والصفر، مثل دوائر الإضاءة ودوائر المقابس وحماية المعدات مثل المحركات.
