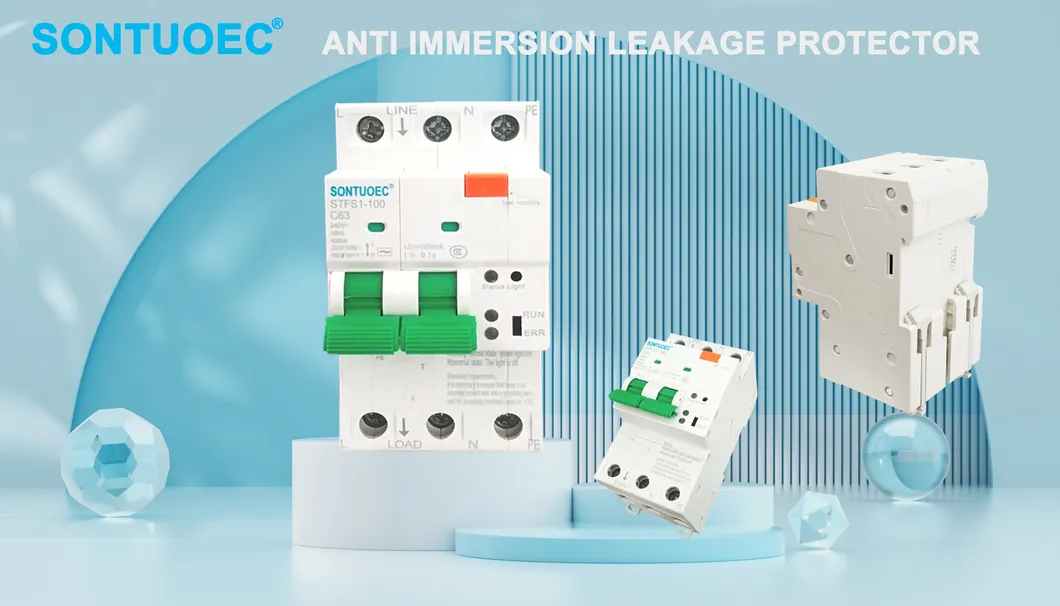

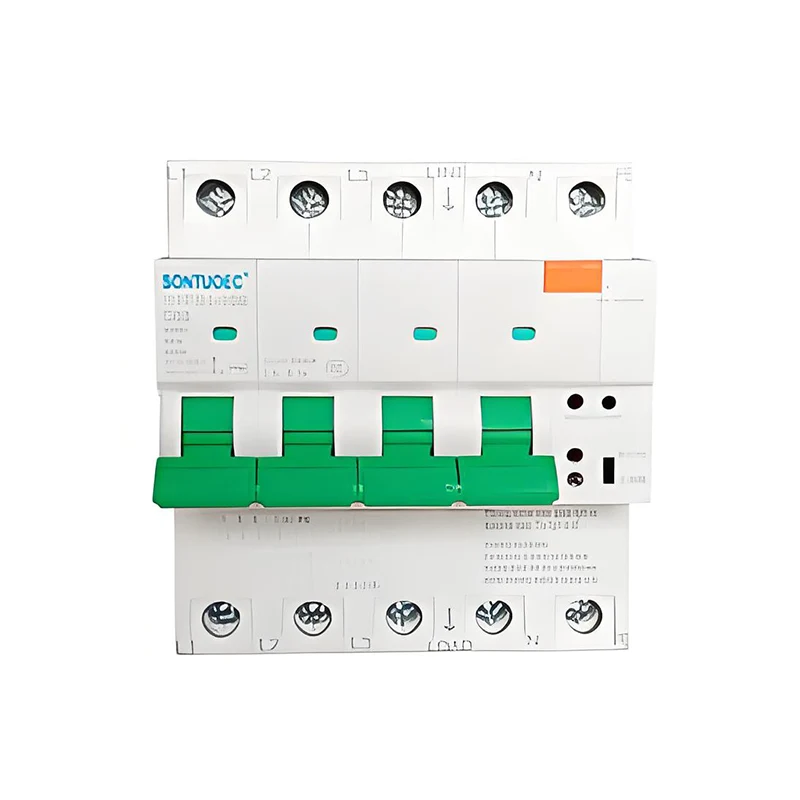

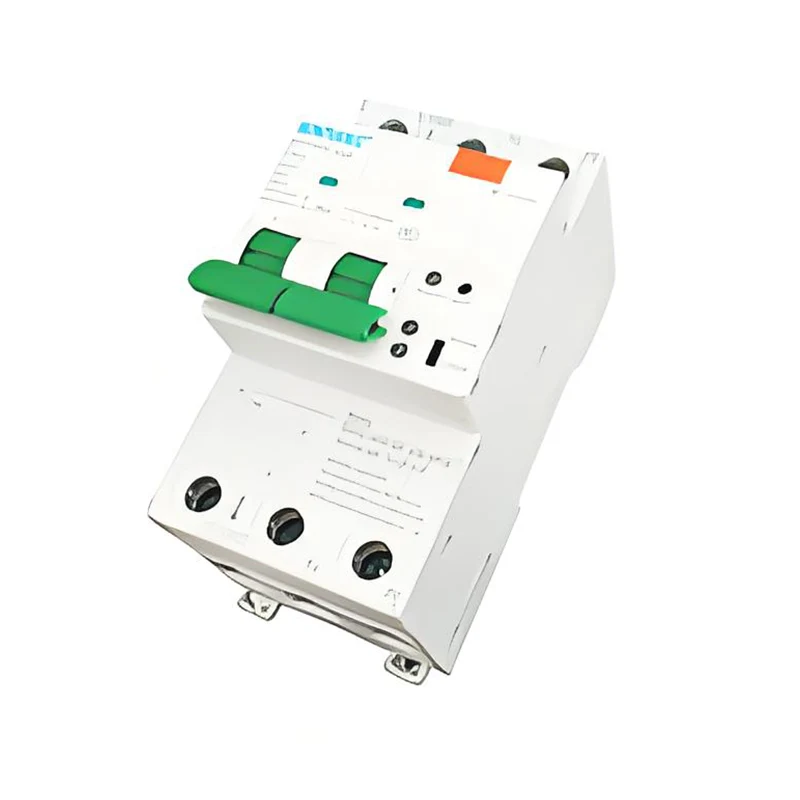

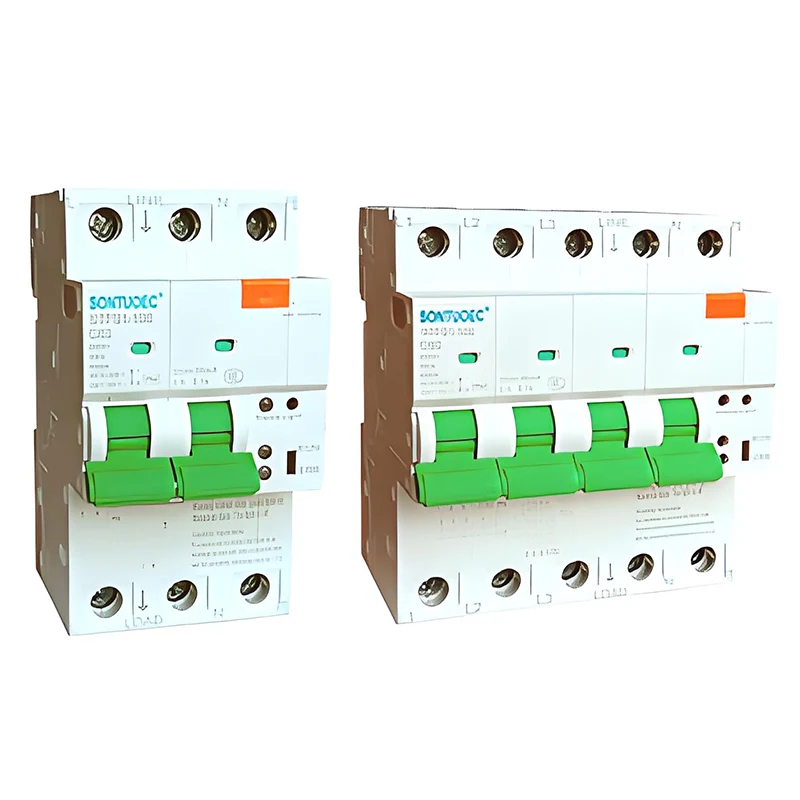

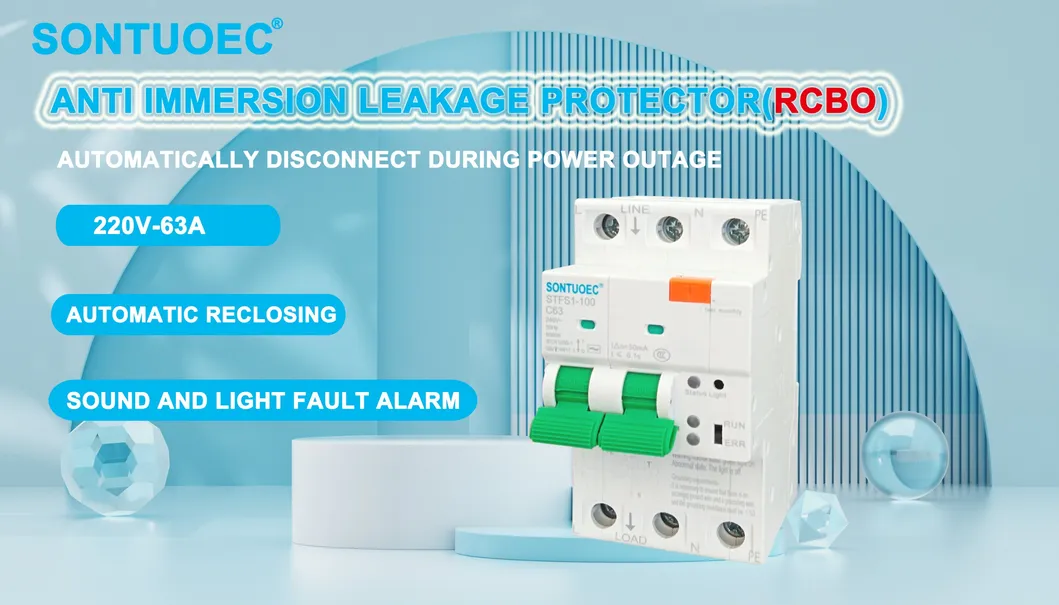

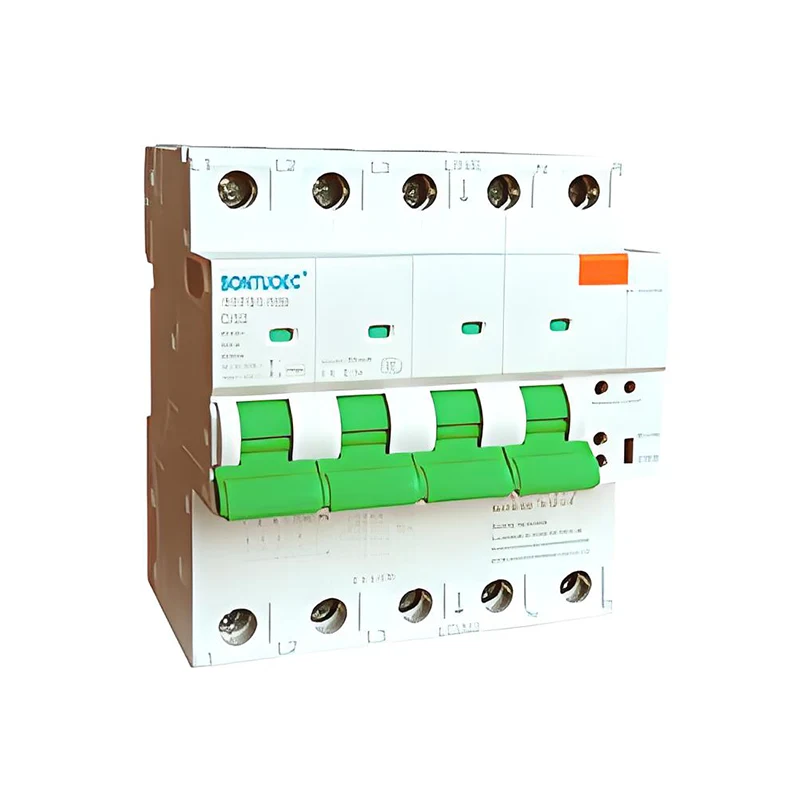

الانغماس الإنذار RCBO

الخصائص الرئيسية

مقاوم للماء: يتكون مساكن RCBO المنقذ RCBO من مواد مقاومة للماء أو تعامل خصيصًا لضمان تصنيف العزل والحماية الجيد حتى في البيئات الرطبة أو الخارجية. تشير التصنيفات المشتركة للماء مثل IP66 إلى أن الجهاز محمي بالكامل من دخول الغبار ويمكنه تحمل رذاذ قوي من الماء دون أن يتأثر.

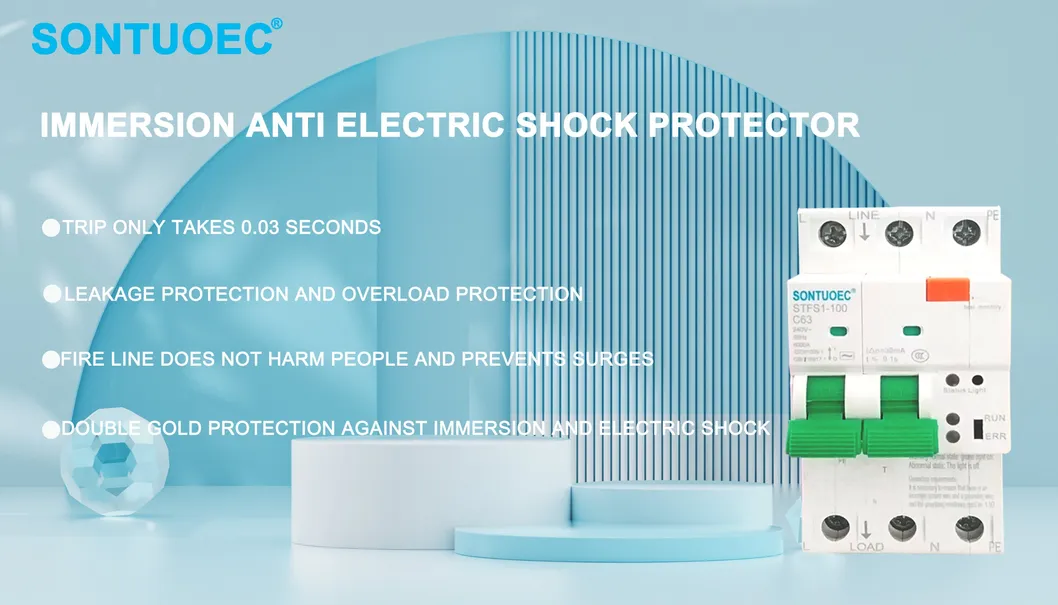

حماية التيار المتبقي: عندما يصل التيار المتبقي في الدائرة إلى قيمة محددة مسبقًا ، يمكن لـ RCBO قطع الدائرة بسرعة لمنع الصدمة الكهربائية والحرائق الكهربائية. هذه الميزة ضرورية لحماية السلامة الشخصية وسلامة المعدات.

حماية التحميل الزائد: عندما يتجاوز التيار في الدائرة التيار المقنن لقاطع الدائرة ، يمكن لـ RCBO قطع الدائرة تلقائيًا لمنع تلف الدائرة أو حوادث الحريق الناتجة عن التحميل الزائد.

حماية الدائرة القصيرة: عندما تحدث دائرة قصيرة في الدائرة ، يمكن لـ RCBO العمل بسرعة لقطع تيار الدائرة القصيرة وحماية سلامة الدائرة والمعدات.

يتمتع RCBO بوظيفة حماية التسرب/إنذار الماء/حماية الحماية الزائدة/حماية الدائرة القصيرة.

تبلغ درجة حرارة مرجع العمل لـ RCBO 30 درجة مئوية ، عندما تتغير درجة الحرارة المحيطة ، يجب تصحيح قيمة الإعداد. إذا تم تثبيت RCBOs متعددة في مربع مغلق وارتفع درجة الحرارة داخل الصندوق ، فيجب ضرب التيار المقنن بواسطة

عامل دش من 0.8.

يجب توصيل خط "N" على RCBO بالخط المحايد لجعل الدائرة الإلكترونية تعمل بشكل طبيعي ولعب دور بروتيني.

لا يُسمح باستخدام طريقة تقليص خط الطور للخط المحايد أو خط الطور إلى خط الطور لإجراء اختبار قدرة حماية الدائرة القصيرة على RCBO.

مبادئ الاختيار العامة

أ) الجهد العمل المقنن لـ RCBO ≥ الجهد المصنف للخط.

ب) يبلغ تيار RCBO المقنن 1.1-1.25 ضعف حمولة تيار المحسوبة حسب الخط.

ج) قدرة كسر الدائرة القصيرة المقدرة لـ RCBO ≥ أقصى دائرة قصيرة

التيار الذي قد يظهر في الخط.

D) RCBO إعداد الإصدار الفوري الحالي ≤ 0.8 أضعاف نهاية خط الطور إلى الأرض أو التيار القصير من الطور إلى المرحلة.

هـ) تيار مرحلة واحدة من السخانات الكهربائية والثلاجات و LA-MPs المتوهجة في جهد معين وقوة في = p/u ؛ يتم اختيار التيار ثلاثي المراحل في = p/1.732u.rcbo التيار المتبقي بشكل عام على أنه 30mA ، والذي يستخدم كحماية اتصال شخصية.

لتثبيت المنتج واستخدامه ، يرجى قراءة دليل الاحتفاظ.
