قاطع الدائرة الكهربائية المصبوب

قاطع الدائرة الكهربائية المقولب هو نوع من المعدات الكهربائية ذات وظائف الحماية مثل الحمل الزائد والدائرة القصيرة والجهد المنخفض. مبدأ عمله هو أنه في ظل ظروف التشغيل العادية، يكون قاطع الدائرة في حالة مغلقة، وعندما تكون الدائرة زائدة أو ماس كهربائى أو تحت الجهد وأخطاء أخرى، فإن قاطع الدائرة سوف يفصل الدائرة تلقائيًا، وذلك لحماية الدائرة وسلامة المعدات.

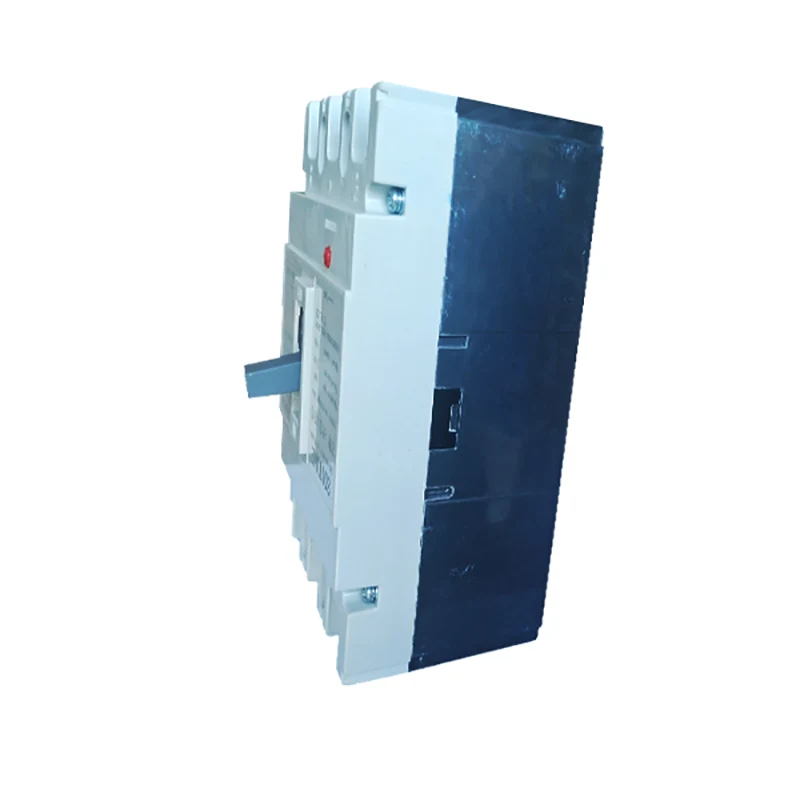

نموذج:STM1-250L

إرسال استفسار

وصف المنتج

نموذج		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
تصنيف Cortirucus curert		125			250			400			630			800			1250
تصنيف Curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
تصنيف جهد التشغيل Ue(V)DC								500,550,7			501000
التصويت المقنن لإصدار UKV)		1000			1000			1500			1500			1500			1500
إيمب (كيلو فولت)
اختبار Votage واحد Miute (V)		3500			3500			3500			3500			3500			3500
قدرة الكسر (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
كو(1CS=75%كو)	250 فولت	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 فولت	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 فولت	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 فولت	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
ميكاريكال هو	مرات	7000			7000			4000			4000			2500			2000
الحياة الكهربائية	مرات	2000			2000			1000			1000			800			600
أوقات الاستراحة (مللي ثانية)		20			20			20			20			20			20
موقع التثبيت		أي مكان
قدرة بولاتور		نعم
معيار		إيك 60947-2، إيك60947-1، جيجابايت 14048، جيجابايت 14048-2
درجة الحرارة (ج)		25 درجة مئوية -50 درجة مئوية
درجة الحماية		ب20
ملحق		أوف/سد/مكس
مسافة الانحناء (مم)		250

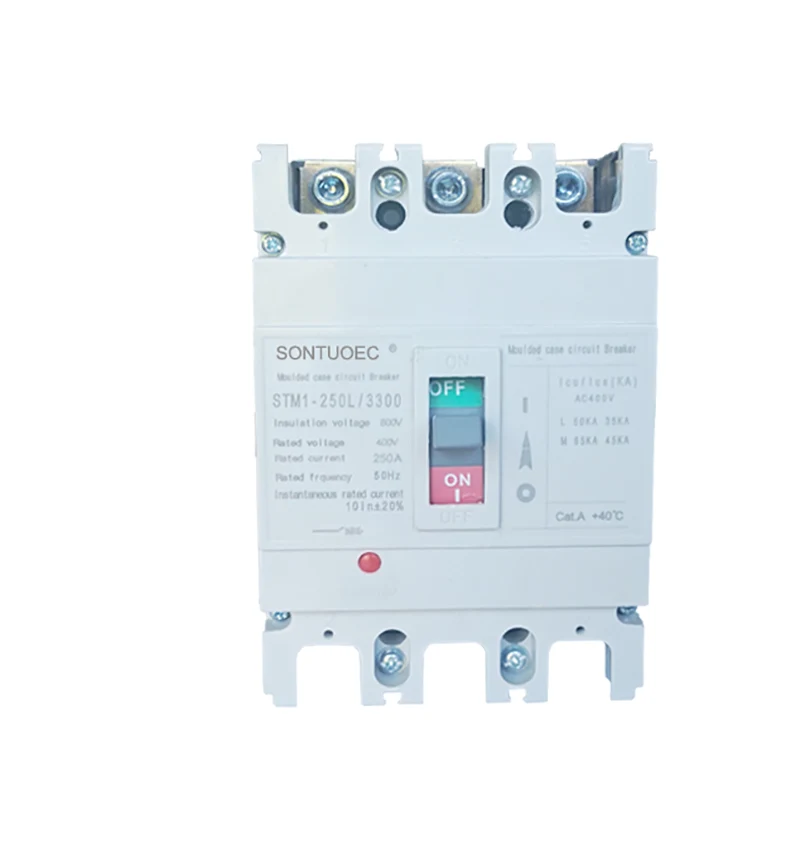

نموذج لا.	STM1-250L/3300
وسيلة إطفاء القوس	هواء
معيار:	إيك 60947-2
بناء	مكب
يكتب	حلبة حالة موليد الكسارة
شهادة	م
الموافقات	سي، ISO9001
موعد التسليم	داخل 20 يوما
مواصفة	63A-630A
أصل	ونزهو تشجيانغ
القدرة الإنتاجية	2000 قطعة/أسبوع
سرعة	النوع العادي قواطع دوائر
تثبيت	مُثَبَّت
عدد البولنديين	3ف 4ف
وظيفة	تقليدي قواطع دوائر, حماية فشل قواطع الدائرة، حماية التيار الزائد
سعر	مصنع السعر
وقت الضمان	12 شهرًا
حزمة النقل	الداخلية صندوق/كرتون
علامة تجارية	SONTUOEC، WZSTEC، SONTUNE، IMDEC
رمز النظام المنسق	8536200000

الهيكل والخصائص

الهيكل: يتكون قاطع الدائرة الكهربائية المقولب عادةً من نظام الاتصال ونظام إطفاء القوس وآلية التشغيل والمهاجم والغطاء وأجزاء أخرى.

سمات:

لديها قدرة كسر عالية واستقرار حراري ديناميكي جيد.

الغلاف مصنوع من مادة عازلة مقاومة للهب ومقاومة للقوس الكهربائي، مع أداء أمان عالي.

آلية التشغيل مرنة وموثوقة، وهي مناسبة للمستخدمين للعمل يدويًا أو كهربائيًا.

يحتوي جهاز الفصل على مجموعة متنوعة من وظائف الحماية، ويمكنه تنفيذ الإجراءات المقابلة وفقًا لأعطال مختلفة في الدائرة.

الوظيفة والاستخدام

الوظيفة: قاطع الدائرة الكهربائي المقولب له وظائف حماية مختلفة مثل الحماية من الحمل الزائد، وحماية الدائرة القصيرة، وحماية الجهد المنخفض، وحماية التسرب. من بينها، الحماية من الحمل الزائد تعني أنه عندما تكون الدائرة محملة بشكل زائد، يمكن لقاطع الدائرة أن يفصل الدائرة تلقائيًا لمنع تلف المعدات بسبب ارتفاع درجة الحرارة؛ حماية ماس كهربائى تعني أنه عند حدوث ماس كهربائي في الدائرة، يمكن لقاطع الدائرة أن يقطع تيار العطل بسرعة لمنع الحريق وحوادث السلامة الأخرى؛ حماية الجهد المنخفض تعني أنه عندما يكون جهد مصدر الطاقة أقل من القيمة المقدرة، يمكن لقاطع الدائرة أن يفصل الدائرة تلقائيًا لحماية المعدات من التلف؛ والحماية من التسرب تعني أنه عند حدوث تسرب في الدائرة، يمكن لقاطع الدائرة قطع مصدر الطاقة في الوقت المناسب لحماية السلامة الشخصية. الحماية من التسرب تعني أن قاطع الدائرة يمكن أن يقطع مصدر الطاقة في الوقت المناسب عندما يكون هناك تسرب في الدائرة لحماية السلامة الشخصية.

الاستخدامات: تستخدم قواطع الدائرة الكهربائية المقولبة على نطاق واسع في الأنظمة الكهربائية في المجالات السكنية والتجارية والصناعية والنقل. وفي المجال السكني، يتم استخدامه لحماية سلامة الدوائر المنزلية والمعدات الكهربائية؛ وفي المجال التجاري، يتم استخدامه لحماية الأنظمة الكهربائية للمباني الكبيرة والمباني التجارية؛ وفي المجال الصناعي، يتم استخدامه للتحكم في التشغيل الآمن لمعدات وآلات المصنع وحمايته؛ في مجال النقل، يتم استخدامه لحماية التشغيل المستقر لإشارات المرور وإشارات السكك الحديدية وغيرها من المعدات.
