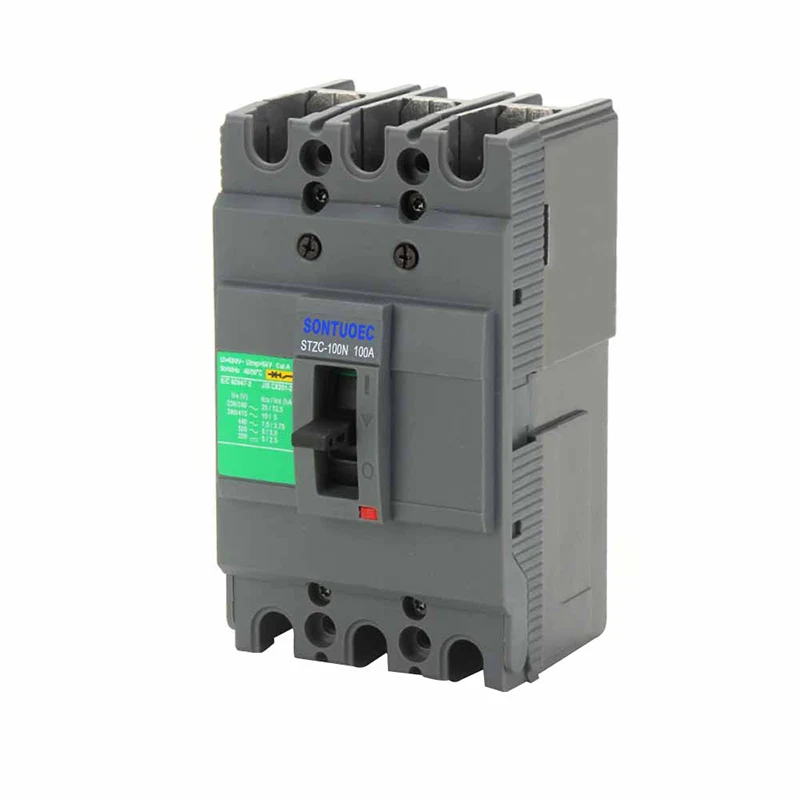

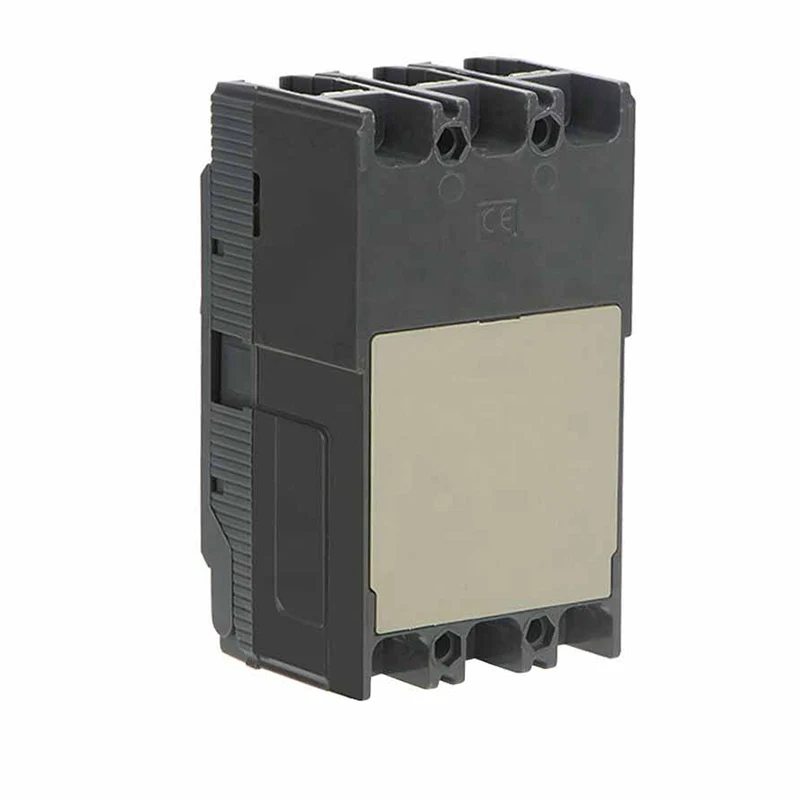

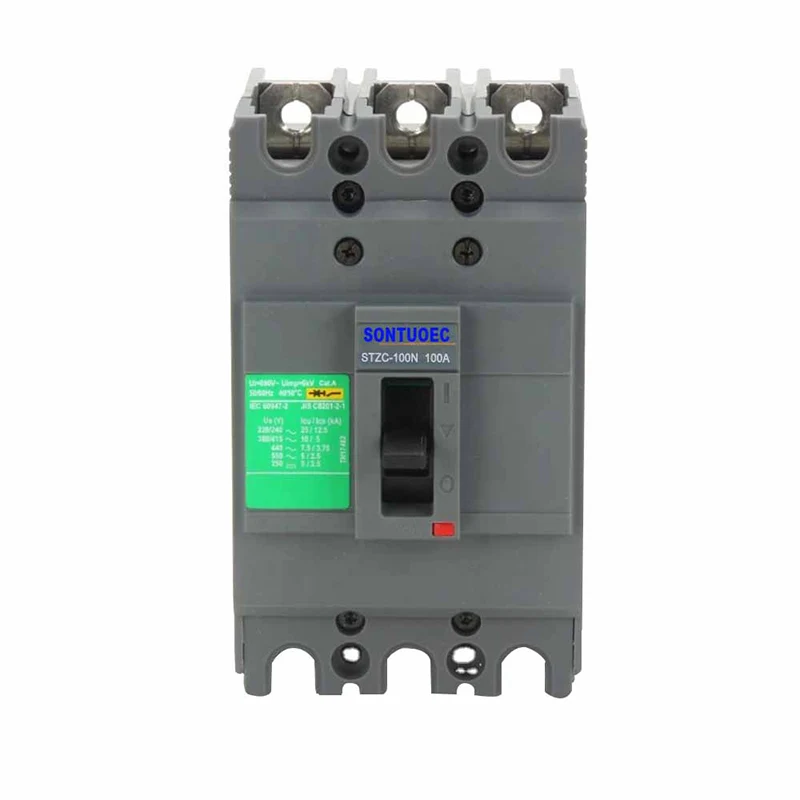

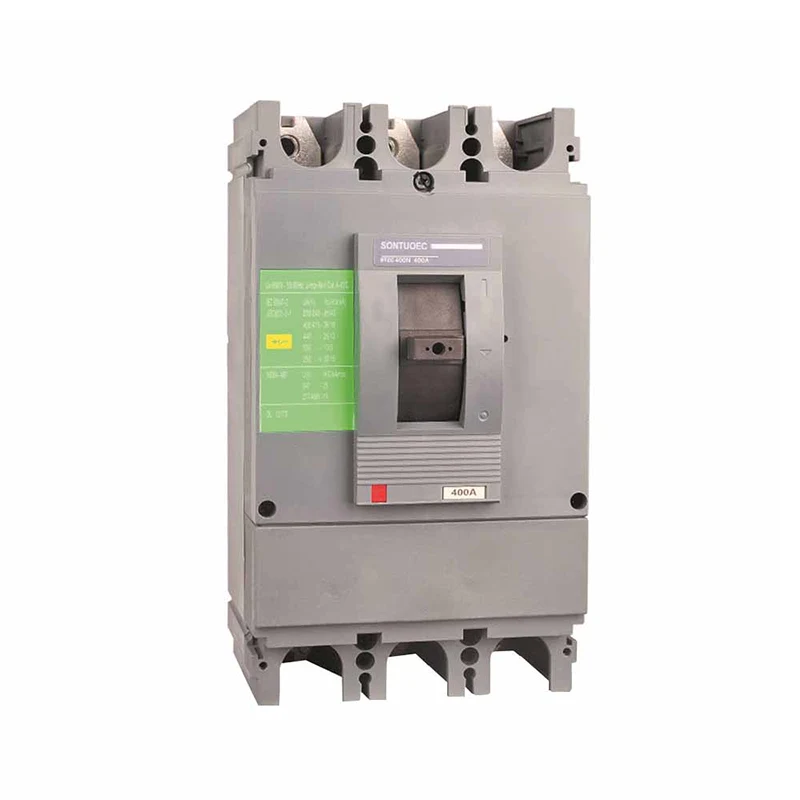

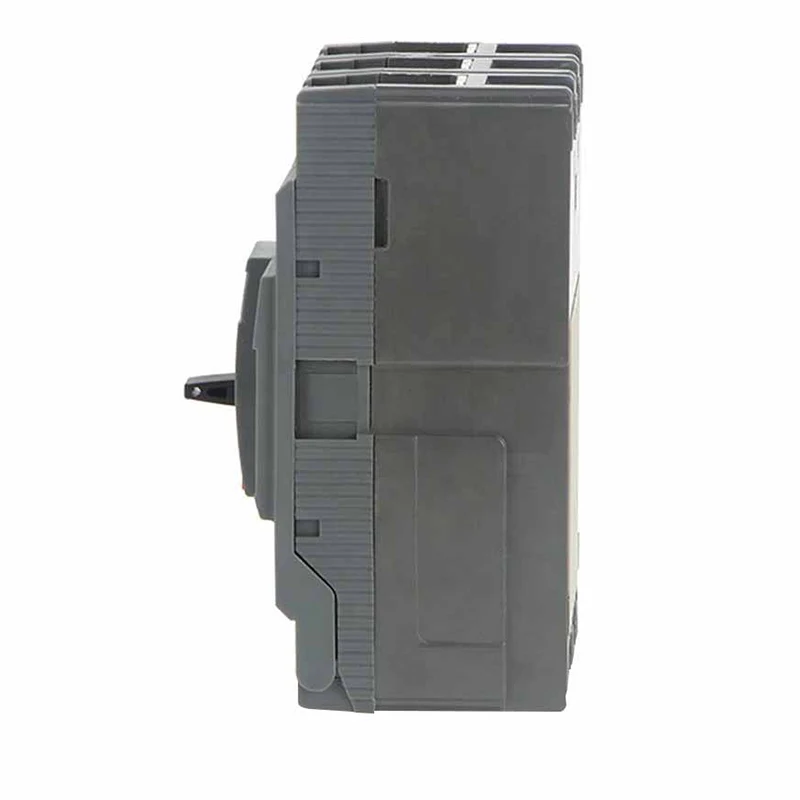

قاطع دائرة الحالة المصبوب في النظام الشمسي

يستخدم قاطع الدائرة المصبوب في النظام الشمسي مواد بلاستيكية أو معدنية عالية القوة لصنع القشرة ، ويحتوي على مكونات رئيسية مثل الاتصالات والصمامات والإصدارات الكهرومغناطيسية في الداخل. يمكن أن يقطع الدائرة بسرعة عندما يتجاوز التيار القيمة المقدرة ، وبالتالي منع المعدات الكهربائية في النظام الشمسي من التالف بسبب الحمل الزائد أو الدائرة القصيرة.

نموذج:STZC

إرسال استفسار

وصف المنتج

تحديد:

يكتب	تيار مصنّف (أ)	القطب	جهد العزل المقنن (V) ، واجهة المستخدم (V)	الجهد الجهد (V) UE	سعة كسر الدائرة ICS (KA)	UITimate SHOR CIRCURE CARCED ICU (KA)	عملية الحياة (الأوقات)
							الكهربائية/الآلية

				AC
STZC-100	16،20،25،32،40،50،63،80،100	3p ، 4p	690	220/230/240	13	25	1500	8500
				400/415	8	15
				440	5	10
				550	3	5
				250 (العاصمة)	3	5
STZC-160	100،125،160			220/230/240	13	25	1000	7000
				400/415	9	18
				440	8	15
				550	3	5
				250 (العاصمة)	3	5
STZC-250	160،180،200،225،250			220/230/240	13	25	1000	5000
				400/415	9	18
				440	8	15
				550	3	5
				250 (العاصمة)	3	5
STZC-400	250،300،315،400			220/230/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15
STZC-630	400،500،600،630			220/230/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15

الميزات الرئيسية

حماية عالية الأداء: يتمتع قاطع دائرة الحالات المصبوب بالنظام الشمسي بحمل زائد ممتاز وحماية للدوائر القصيرة ، مما قد يضمن التشغيل المستقر للنظام الشمسي.

القدرة على التكيف القوية: قاطع الدائرة مناسب لأحجام وأنواع مختلفة من أنظمة الطاقة الشمسية ، بما في ذلك الأنظمة خارج الشبكة والأنظمة المتصلة بالشبكة.

آمنة وموثوقة: اعتماد تقنية الحماية المغناطيسية الحرارية المتقدمة ، يمكن أن تقطع الدائرة بسرعة عند حدوث خطأ ، ومنع الحريق وغيرها من حوادث السلامة.

سهل التثبيت والمحافظة عليه: هيكل مضغوط ، سهل التثبيت ، مع توفير تصميم صيانة سهل ، مثل جهات الاتصال القابلة للإزالة وما إلى ذلك.

يتم استخدام سلسلة SEZC-100 من MCCB في شبكة التوزيع من AC 50/60 هرتز ، الجهد التشغيلي المصنفة 440V والتيار المقنن من 15A إلى 630A. يتم استخدامه لتوزيع الطاقة وحماية الدوائر والمعدات الكهربائية والكهربائية من الحمل الزائد والأضرار القصيرة للدائرة ، مما يحسن موثوقية واستمرارية إمدادات الطاقة.

المواصفات الفنية

تختلف المواصفات الفنية لمقاطع الدائرة المصبوب في النظام الشمسي حسب العلامة التجارية والنموذج ، ولكنها تتضمن عادةً معلمات رئيسية مثل الجهد الحالي والجهد المقنن وقدرة كسر. على سبيل المثال ، قد تحتوي نماذج معينة من قواطع الدوائر على نطاق تيار مقدر من 63-125A وجهد مصنّف من DC500V. عند اختيار قاطع الدائرة ، يجب مطابقة الاحتياجات الفعلية للنظام الشمسي.
