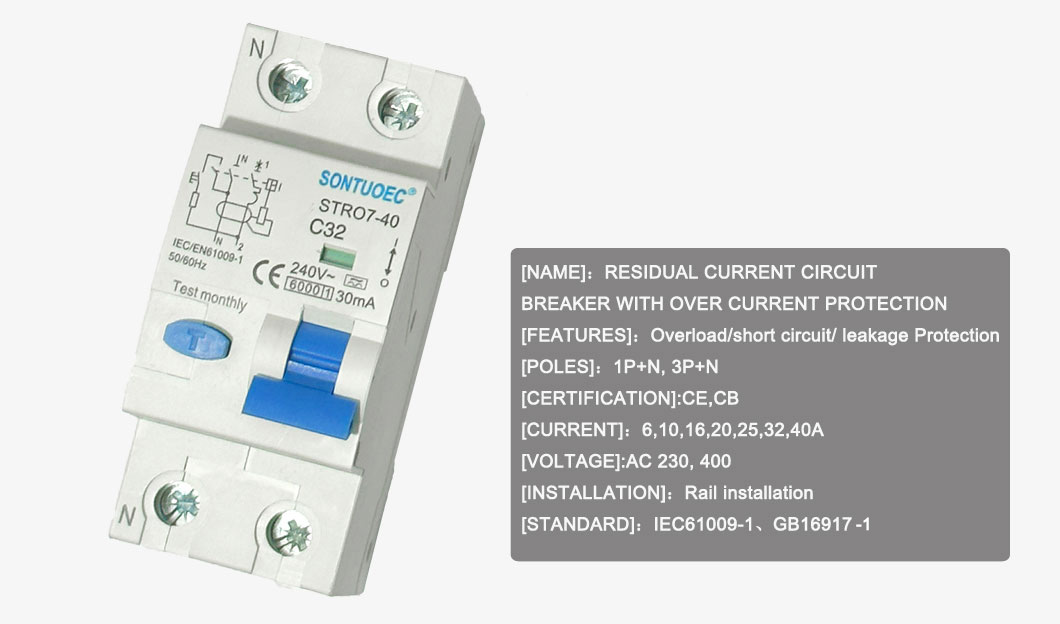

STRO7-40 RCBO

STRO7-40 RCBO، الاسم الكامل هو قاطع دائرة التيار المتبقي مع حماية التيار الزائد. إنه جهاز أمان كهربائي يدمج الحماية من الحمل الزائد وحماية الدائرة القصيرة والحماية من التسرب، ويستخدم على نطاق واسع في الأنظمة الكهربائية في المناطق السكنية والتجارية والصناعية لضمان السلامة الشخصية والتشغيل الآمن للمعدات. STRO7-40 RCBO هو جهاز أمان كهربائي مهم مع الحماية من الحمل الزائد والدوائر القصيرة والتسرب. من خلال فهم مبدأ عملها وخصائصها وسيناريوهات التطبيق وطرق الاختيار والتركيب، يمكنك استخدام وصيانة STRO7-40 RCBO بشكل أفضل لضمان التشغيل الآمن للأنظمة الكهربائية.

نموذج:STR07-40

إرسال استفسار

وصف المنتج

معيار	إيك/إن 61009-1
نموذج	STRO7-40 النوع الكهرومغناطيسي، النوع الإلكتروني
الخصائص الحالية المتبقية	مكيف الهواء
رقم القطب	1ف+ن،3ف+ن
التصنيف الحالي (أ)	6A، 10A، 16A، 25A، 32A، 40A
كسر القدرة	6KA
التردد المعاد (هرتز)	50/60
تصنيف الجهد (V)	240/415 فولت ؛ 230/400 فولت
تصنيف التشغيل المتبقي الحالي	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير، 500 مللي أمبير
التحمل الكهروميكانيكي	أكثر من 4000 دورة
شهادة:	م؛ بناء القدرات؛ الشعيبة؛

الوظائف الرئيسية لـ STRO7-40 RCBO

الحماية من التحميل الزائد: عندما يتجاوز التيار في الدائرة القيمة المقدرة لـ STRO7-40 RCBO، فإنه سيقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع ارتفاع درجة حرارة الدائرة والمعدات، وبالتالي تجنب الحريق والضرر.

حماية ماس كهربائى: عند حدوث ماس كهربائى في الدائرة، فإن STRO7-40 RCBO سوف يقطع الدائرة بسرعة لمنع تيار الدائرة القصيرة من التسبب في أضرار جسيمة للدائرة والمعدات.

الحماية من التسرب: جهاز STRO7-40 RCBO قادر على اكتشاف التيار المتبقي (أي تيار التسرب) في الدائرة. عندما يتجاوز التيار المتبقي الحد المحدد، سيقوم STRO7-40 RCBO بقطع الدائرة في فترة زمنية قصيرة جدًا لمنع حوادث الصعق الكهربائي والحرائق الكهربائية.

مبدأ تشغيل STRO7-40 RCBO

يحتوي STRO7-40 RCBO على كاشف رحلة مغناطيسي حراري داخلي (لحماية الحمل الزائد والدائرة القصيرة) وكاشف للتيار المتبقي (لحماية التسرب). عندما يكون التيار الحالي أو المتبقي في الدائرة غير طبيعي، يقوم المهاجم المقابل بتشغيل آلية التعثر الخاصة بـ STRO7-40 RCBO، مما يجعله يقطع الدائرة بسرعة.

1. التعثر المغناطيسي الحراري: يستخدم الحرارة والمجال المغناطيسي المتولد عندما يمر التيار عبر الموصل لتحفيز التعثر. عندما يكون التيار مرتفعًا جدًا، يسخن الموصل ويولد مجالًا مغناطيسيًا، مما يتسبب في انحناء المعدن الثنائي الموجود داخل المهاجم المغناطيسي الحراري أو جذب المغناطيس للقلب الحديدي، وبالتالي تشغيل آلية التعثر.

2. كاشف التيار المتبقي: يستخدم محول تيار متسلسل صفر للكشف عن التيار المتبقي في الدائرة. عندما يتجاوز التيار المتبقي العتبة المحددة، سيرسل كاشف التيار المتبقي إشارة إلى آلية التعثر لقطع الدائرة.

STRO7-40 RCBO

مميزات STRO7-40 RCBO

التكامل متعدد الوظائف: يدمج STRO7-40 RCBO وظائف الحماية من الحمل الزائد والدوائر القصيرة والتسرب، مما يبسط تصميم وتركيب الأنظمة الكهربائية.

حساسية عالية: يمكن لـ STRO7-40 RCBOs اكتشاف وقطع التيارات غير الطبيعية والمتبقية في الدائرة بسرعة، مما يوفر حماية موثوقة.

سهلة التركيب والصيانة: عادةً ما تكون وحدات RCBO STRO7-40 نموذجية لسهولة التركيب والصيانة.

أمان عالي: تم اختبار STRO7-40 RCBOs بدقة واعتمادها للسلامة والموثوقية العالية لضمان التشغيل الآمن للأنظمة الكهربائية.

سيناريوهات تطبيق STRO7-40 RCBO

تُستخدم وحدات RCBO STRO7-40 على نطاق واسع في الأنظمة الكهربائية في القطاعات السكنية والتجارية والصناعية، خاصة تلك التي تتطلب حماية متزامنة من الحمل الزائد والدوائر القصيرة والتسرب الأرضي. يتم تركيبها عادةً في صناديق التوزيع أو لوحات المفاتيح أو خزائن التحكم لحماية الدوائر والمعدات من التلف الناتج عن التيار والجهد غير الطبيعي، ولمنع الصعق الكهربائي.

الكلمات الساخنة: STRO7-40 RCBO
