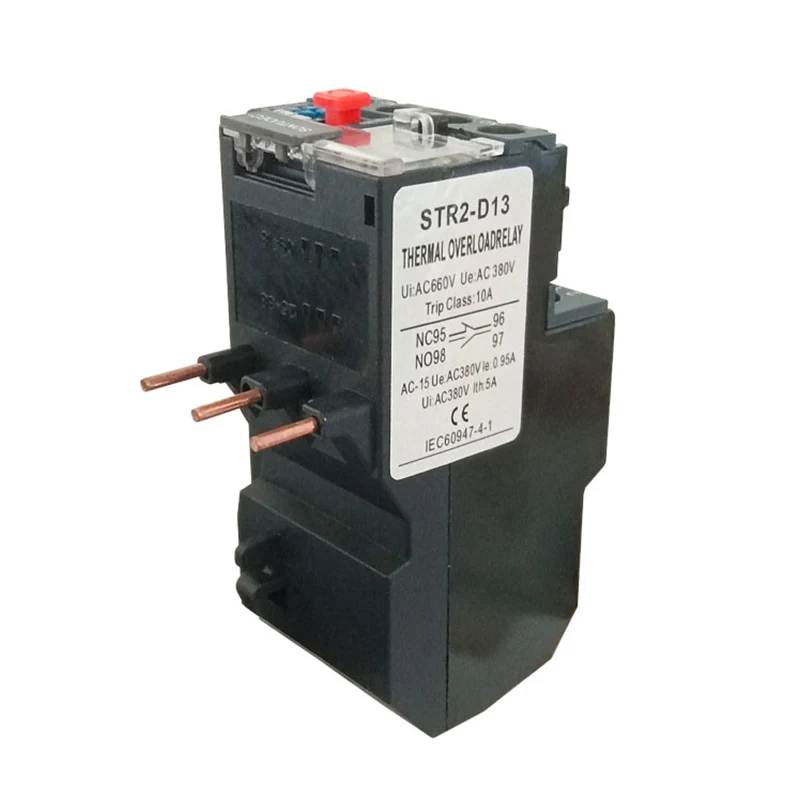

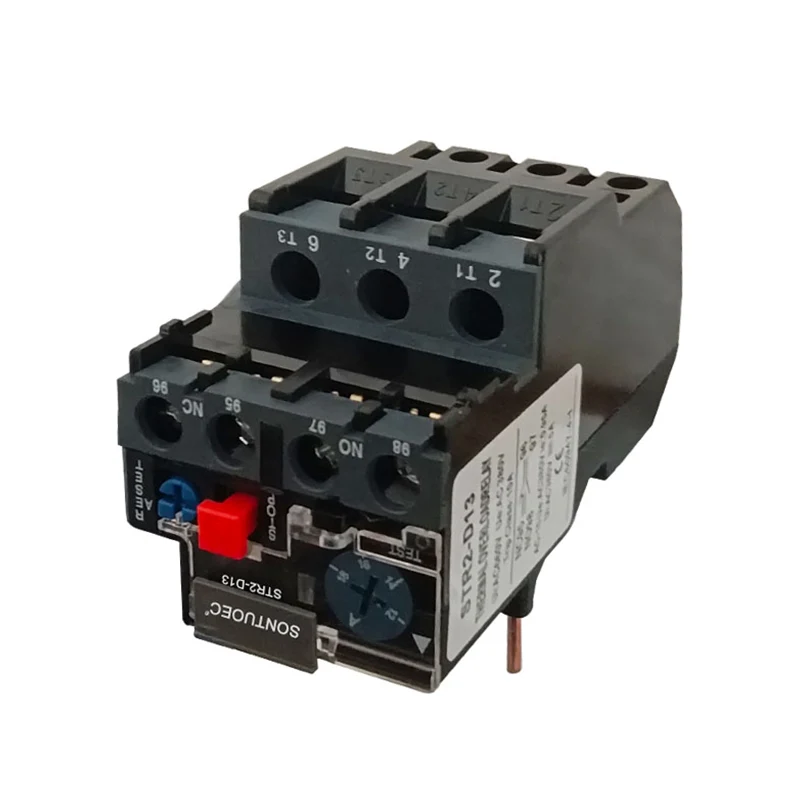

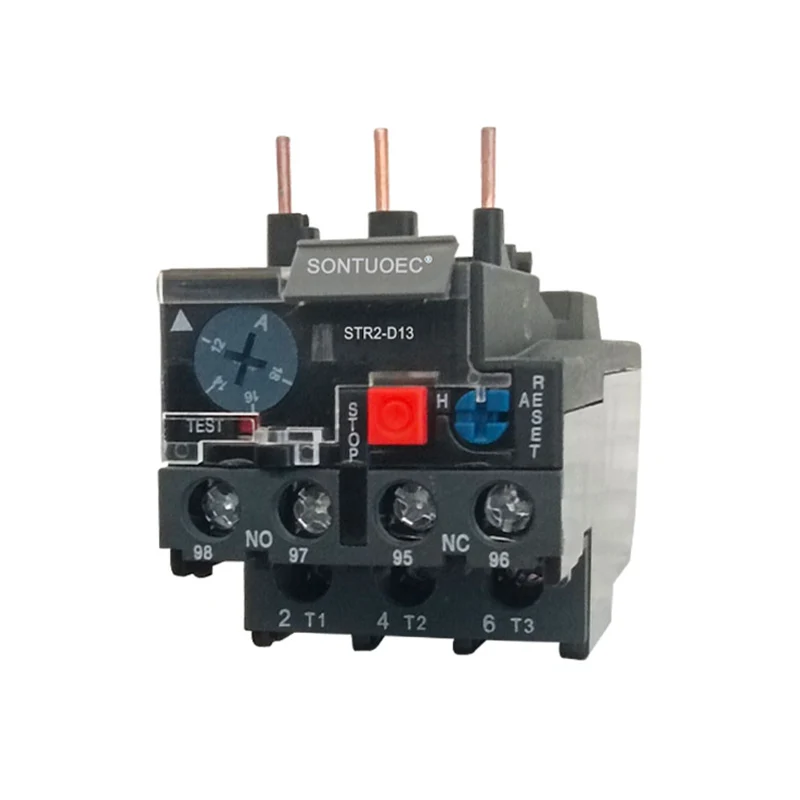

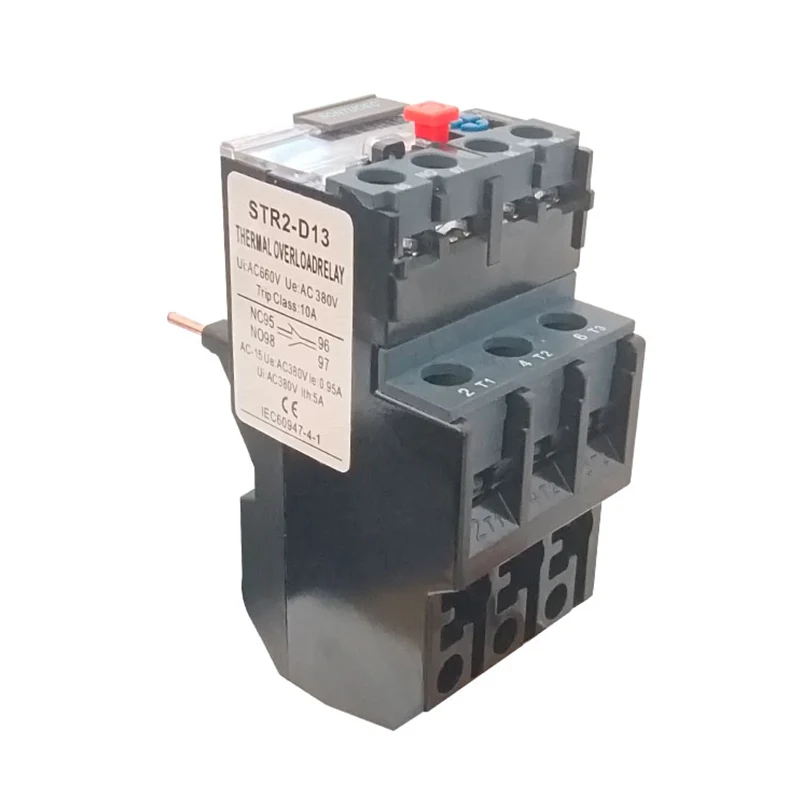

STR2-D13 التتابع الحراري

STR2-D13 التتابع الحراري هو استخدام التيار من خلال الحرارة الناتجة عن العنصر الحراري ، بحيث تكون هناك معاملات مختلفة لتوسيع تشوه الورقة المعبأة ، عندما يصل التشوه إلى مسافة معينة ، لتعزيز عمل قضيب التوصيل ، وذلك لجعل دائرة التحكم مفصولة ، لتحقيق حماية الحمل الزائد للمحرك. كعنصر حماية الحمل الزائد في المحرك ، يتمتع الترحيل الحراري STR2-D13 بمزايا الحجم الصغير والهيكل البسيط والتكلفة المنخفضة.

نموذج:STR2-D13

إرسال استفسار

وصف المنتج

تحديد:

اسم المنتج	ترحيل الحمل الزائد الحراري
نموذج	Str2-D13
مادة	البلاستيك ، المكونات الإلكترونية
التلامس الحراري	1NO+1NC
التيار المرسل الحراري	0.1A-25A
نطاق إعداد النطاق الحالي القابل للتعديل (أ)	1A-1.6A
	1.6A-2.5A
	4A-6A
	5.5A-8A
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	يرجى ملاحظة النطاق الحالي عند وضع الطلب
واجهة المستخدم
تكرار	660 فولت
فئة التعثر	50/60 هرتز
الحجم الكلي (تقريبا)	7 × 4.5 × 7.5 سم/2.8 "× 1.8 × 2.95" （lwh）
لون	كما تظهر الصورة

المعلمات الفنية الرئيسية

نموذج	تصنيف التيار	لا.	نطاق الإعداد (أ)	للمتواصل
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

التكوين والهيكل

يتكون الترحيل الحراري STR2-D13 بشكل أساسي من عنصر التدفئة ، والمعبدة ، والاتصالات ومجموعة من آلية الإرسال والتعديل. من بينها ، عنصر التدفئة عبارة عن قطعة من سلك المقاومة ذات قيمة مقاومة صغيرة ، والتي يتم توصيلها في سلسلة في الدائرة الرئيسية للمحرك المراد حمايتها ؛ تتكون الورقة الثنائية من نوعين من الصفائح المعدنية مع معاملات مختلفة من التمدد الحراري المتداول وضغطها معًا ، وعندما يمر التيار الكهربائي عبر عنصر التدفئة ، سيتم عازمة الورقة الثنائية بسبب الحرارة.

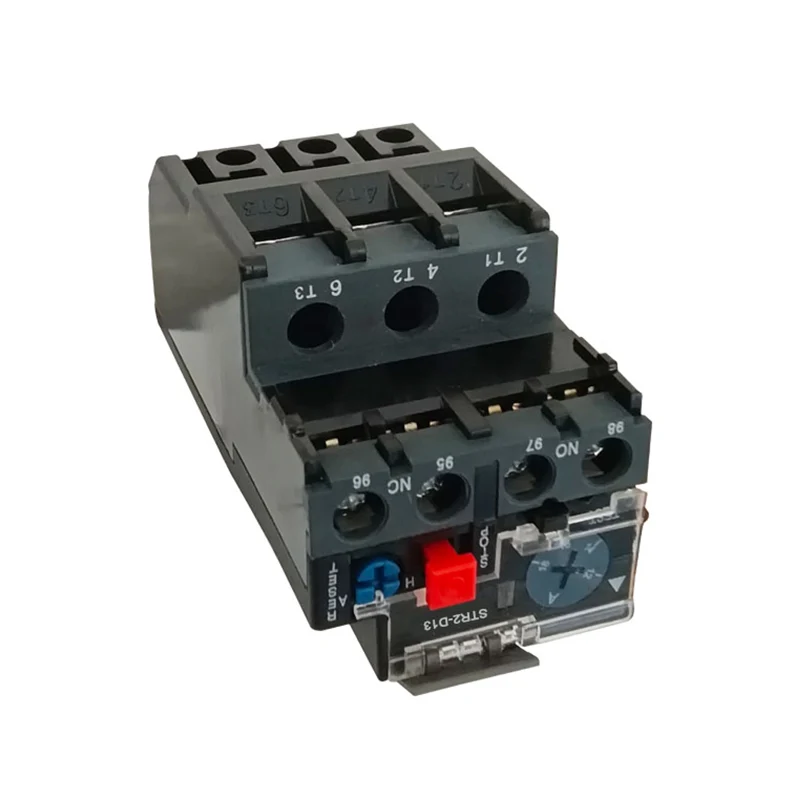

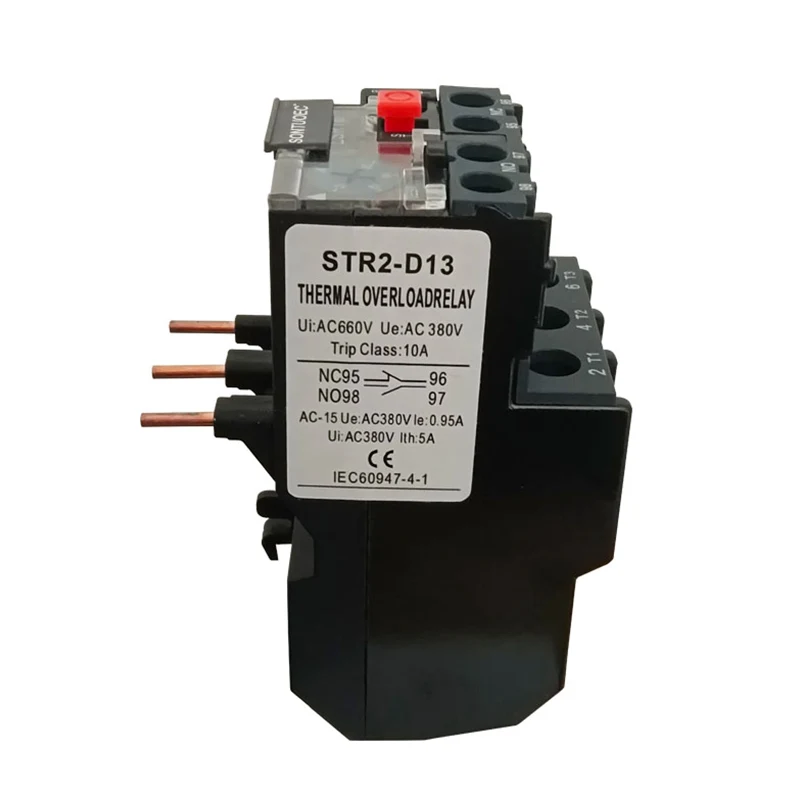

STR2-D13 Thermal Relay

المعلمات الفنية

تشمل المعلمات الفنية الرئيسية للتتابع الحراري STR2-D13 الجهد المقنن ، والتيار المقنن ، والتردد المقنن ومدى التصحيح الحالي. من بينها ، يشير الجهد المقنن إلى أعلى قيمة للجهد يمكن أن يعمل التتابع الحراري STR2-D13 بشكل طبيعي ، بشكل عام 220 فولت ، 380 فولت ، 600 فولت ، إلخ ؛ يشير التيار المقنن إلى التيار من خلال التتابع الحراري STR2-D13 ؛ تم تصميم التردد المقنن بشكل عام وفقًا للمادة 45-62 هرتز ؛ يصف نطاق التيار المقنن العلاقة بين وقت عمل التتابع الحراري STR2-D13 ومربع التيار متناسب عكسيًا في ظل حالة تيار معين.

خصائص التشغيل

تعتمد الخصائص التشغيلية للتتابع الحراري STR2-D13 بشكل أساسي على عنصر التدفئة الداخلي والتدفئة. عندما يتم زيادة تحميل المحرك ، يزداد التيار في اللف ، ويزداد التيار من خلال عنصر الترحيل الحراري STR2-D13 ، مما يتسبب في ارتفاع درجة الحرارة إلى درجة حرارة أعلى والانحناء إلى حد أكبر ، وبالتالي دفع قضيب التوصيل إلى العمل وقطع دائرة التحكم. بعد تمثيل التتابع الحراري STR2-D13 ، يتطلب bimetal فترة التبريد قبل إعادة تعيينه.

الدور والتطبيق

تُستخدم المرحلات الحرارية Str2-D13 بشكل أساسي لحماية المحركات الكهربائية من الأخطاء مثل الأحمال الزائدة ، وفواصل الطور ، وإمدادات الطاقة غير المتوازنة ثلاثية الطور. في الدوائر الحركية ، تكون المرحلات الحرارية STR2-D13 أكثر فعالية عند استخدامها بالاقتران مع قواطع الدوائر ذات الحماية القصيرة للدوائر. بالإضافة إلى ذلك ، يمكن أيضًا استخدام المرحلات الحرارية STR2-D13 لحماية الحمل الزائد للمعدات الكهربائية الأخرى أو الدوائر الكهربائية.

احتياطات الاختيار والاستخدام

عند اختيار المرحلات الحرارية STR2-D13 ، يجب إقرار شامل وفقًا للتيار المحرك المحرك ، وبيئة العمل ، وبدء تيار ، وطبيعة الحمل والعوامل الأخرى. يجب تثبيت التتابع الحراري STR2-D13 في بيئة غازية جافة ، غير متهورة ، والتأكد من أن الأسلوب الصحيح والصلبة.

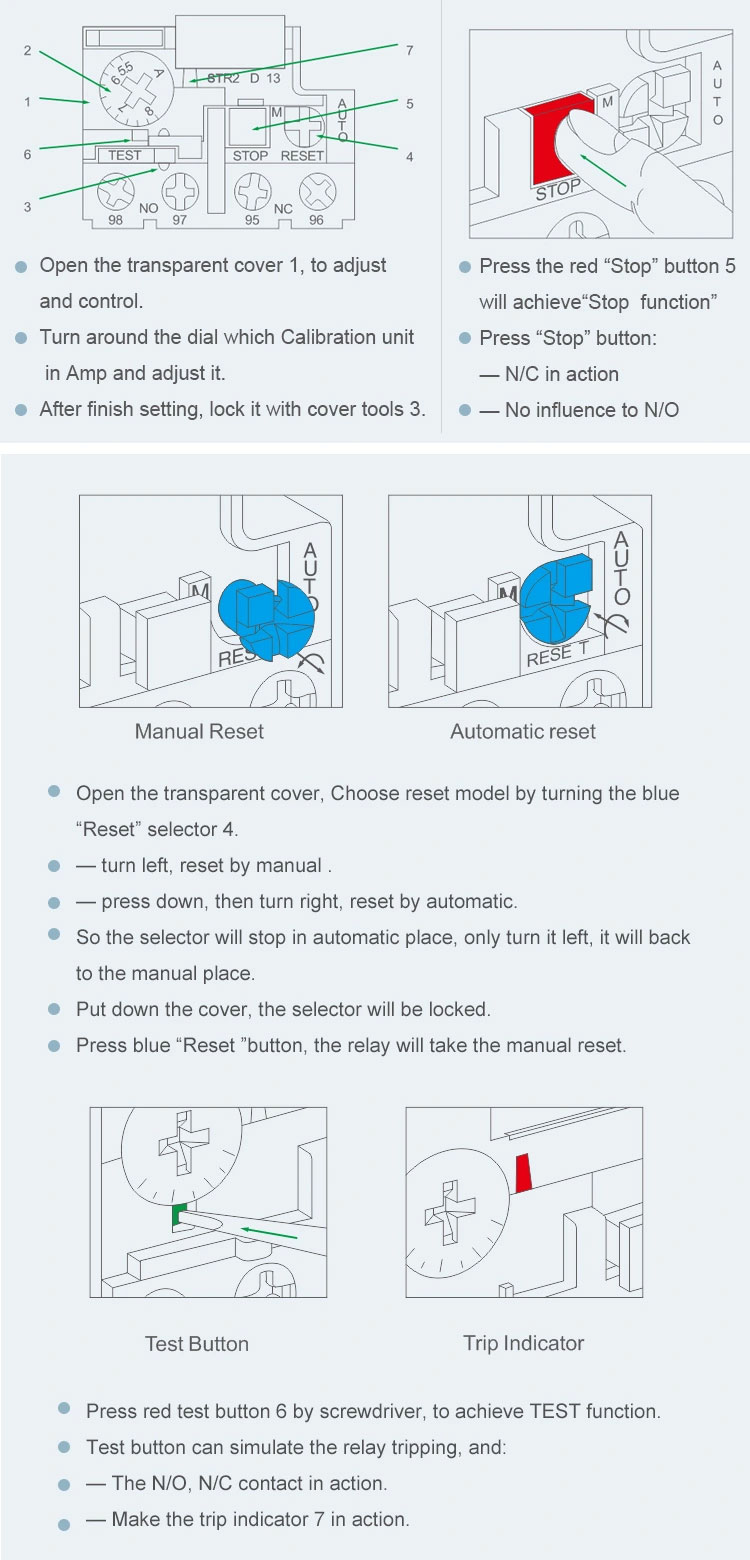

أثناء الاستخدام ، يجب فحص حالة عمل الترحيل الحراري STR2-D13 بانتظام لضمان تشغيله الطبيعي وسلامته. إذا كان الحمل الزائد للمحرك معيبًا ، من أجل تجنب بدء تشغيل المحرك مرة أخرى بسهولة ، يجب إعادة ضبط الترحيل الحراري STR2-D13 يدويًا.
