STM8-63 قاطع الدائرة المصغرة 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec هي واحدة من الموردين الصينيين/الشركات المصنعة المتخصصة في إنتاج مختلف الأجهزة الكهربائية الصغيرة STM8-63 قاطع الدائرة المصغرة 6KA 1P 2P 3P 4P 16A 230/400V لها ميزات بنية المتقدمة ، وموثوقة الأداء ، وارتفاع قدرة المظهر وأسلاكها وقطع الغيار من المواد ذات التأثير القوي. إنه مناسب لنظام الطاقة لـ AC 50/00Hz ، والجهد المصنوع من 230/400 فولت ، وتصنيف تيار يصل إلى 63A. يتم تطبيقه بشكل أساسي في مبنى المكاتب ، والإقامة ، للإضاءة وتوزيع الطاقة وحماية الحمولة الزائدة وحماية الدائرة القصيرة للمعدات. عادة ، يمكن استخدامه أيضًا كنقل غير متكرر لنظام الطاقة. يتوافق مع المعايير IEC60898-1.

نموذج:STM8-63

إرسال استفسار

وصف المنتج

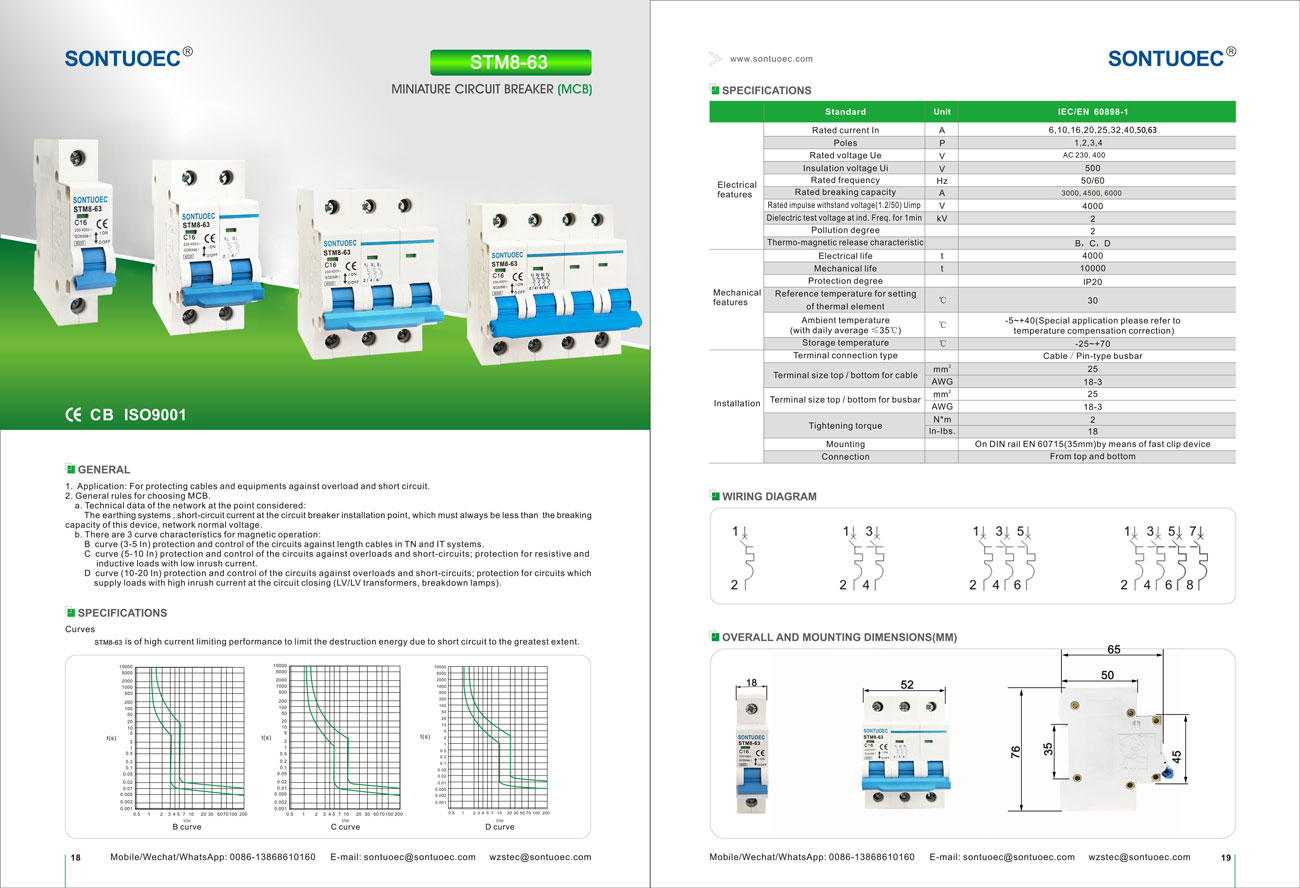

تحديد:

	معيار		IEC/EN 60898-1
الميزات الكهربائية	تقييم الحالي في	A	1،2،4،6،10،16،20،25،32،40،50،63
	أعمدة	P	1،2،3،4
	جهد الجهد UE	V	AC 230 ، 400
	عزل الجهد واجهة المستخدم	V	500
	التردد المقنن	هرتز	50/60
	قدرة كسر في التصنيف	A	3000 ، 4500 ، 6000
	الدافع المقنن صمد أمام الجهد (1.2/50) UIMP	V	4000
	جهد اختبار العزل الكهربائي في ind.freq.for 1 دقيقة	كيلو فولت	2
	درجة التلوث		2
	خاصية إطلاق حرارية مغناطيسية		ب ، ج ، د
ميزات الميكانيكية	كهربائي حياة	t	4000
	الحياة الميكانيكية	t	10000
	درجة الحماية		IP20
	درجة الحرارة المرجعية للإعداد	درجة مئوية	30
	عنصر حراري	درجة مئوية	30
	درجة الحرارة المحيطة	درجة مئوية	-5 ~+40 (خاص التطبيق يرجى الرجوع إلى
	(مع متوسط اليومية ≤35 درجة مئوية)	درجة مئوية	درجة حرارة تصحيح التعويض)
	درجة حرارة التخزين	درجة مئوية	-25 ~+70
تثبيت	صالة نوع الاتصال		كابل/دبوس نوع بوسار
	حجم المحطة أعلى/أسفل الكابل	مم²	25
	حجم المحطة أعلى/أسفل الكابل	AWG	18 مارس
	الحجم الحراري أعلى/أسفل ل بوسار	مم²	25
	الحجم الحراري أعلى/أسفل ل بوسار	AWG	18 مارس
	تشديد عزم الدوران	N^*m	2
	تشديد عزم الدوران	في LBS	18
	تصاعد		على Din Rail EN 60715 (35mm) عن طريق جهاز مقطع سريع
	اتصال		من أعلى وأسفل

الوظائف الرئيسية من قاطع الدائرة المصغرة STB1-63

1. حماية التحميل: عندما يتجاوز التيار في الدائرة القيمة المقدرة لـ MCB ، فإن قاطع الدائرة المصغرة STM8-63 6K 1P 2P 3P 4P 16A 230/400V سوف يقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع الدائرة والمعدات من ارتفاع درجة الحرارة.

2. حماية الدائرة الدائرية: عندما تحدث دائرة قصيرة في الدائرة ، قطعت قاطع الدائرة المصغرة STB1-63 الدائرة فورًا لمنع تيار الدائرة القصيرة من إتلاف الدائرة والمعدات.

3. حماية السلك (بعض MCBs لها هذه الوظيفة): بالنسبة إلى MCBs مع حماية التسرب ، عندما يكون هناك تسرب في الدائرة ، سرعان ما قطعت Preyerwill للدائرة المصغرة STB1-63 الدائرة لحماية السلامة الشخصية.

مبدأ تشغيل MCBS

عادةً ما تحتوي MCBs على كاشف رحلة مغناطيسي أو إلكتروني حراري ، والذي يستخدم للكشف عن التغييرات في التيار في الدائرة. عندما يكون التيار غير طبيعي ، يقوم المهاجم بإعداد آلية التعثر في MCB ، مما تسبب في قطع الدائرة المصغرة STB1-63 من الدائرة بسرعة.

1. المهاجم المغناطيسي الحراري: يستخدم الحرارة المتولدة عندما يمر التيار من خلال الموصل لتحريك التعثر. عندما يكون التيار كبيرًا جدًا ، فإن الموصل يرتفع ، مما تسبب في ثني المعبقة داخل المهاجم المغناطيسي الحراري ، مما يؤدي إلى آلية التعثر.

2. مهاجم إلكتروني: يستخدم المكونات الإلكترونية للكشف عن التغييرات الحالية والتحكم في عمل آلية التعثر. عند اكتشاف تيار غير طبيعي ، يرسل المهاجم الإلكتروني إشارة إلى آلية التعثر لقطع الدائرة.

سيناريوهات التطبيق من MCB

تستخدم MCBs على نطاق واسع في النظم الكهربائية في المناطق السكنية والتجارية والصناعية لحماية الدوائر والمعدات من الأضرار الناجمة عن التيارات غير الطبيعية. عادة ما يتم تثبيتها في مربعات التوزيع أو لوحات التبديل أو خزائن التحكم وتستخدم كتبديل رئيسي أو مفتاح فرع للدائرة.

اختيار وتثبيت MCBs

1. الإصلاح: عند اختيار MCBs ، تحتاج إلى النظر في عوامل مثل التيار المقدر للدائرة ، ومستوى الجهد ، وخصائص الحماية ، وما إذا كانت حماية التسرب مطلوبة. من المهم أيضًا التأكد من إكمال STB1-63 Miniature Circuit مع معايير ولوائح السلامة الكهربائية المحلية.

2. التثبيت: يجب تثبيت قاطع الدائرة المصغرة STM8-63 6KA 1P 2P 3P 4P 16A 230/400V في بيئة جافة وتهوية خالية من الغازات المسببة للتآكل والتأكد من أنه سلكي بشكل صحيح وبشكل آمن. أثناء التثبيت ، ينبغي ملاحظة لوائح السلامة الكهربائية ذات الصلة وإجراءات التشغيل.
