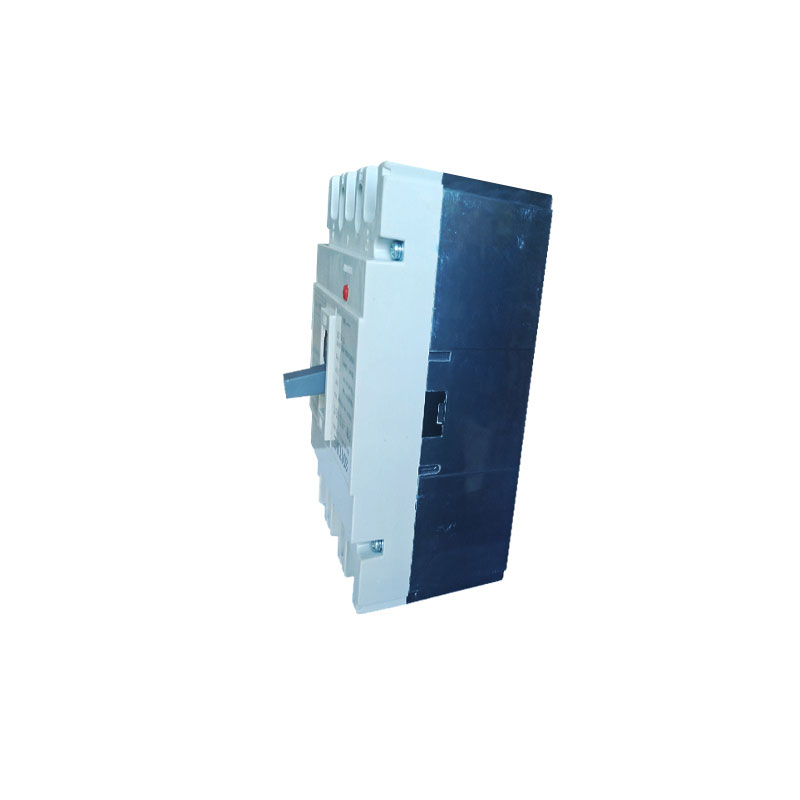

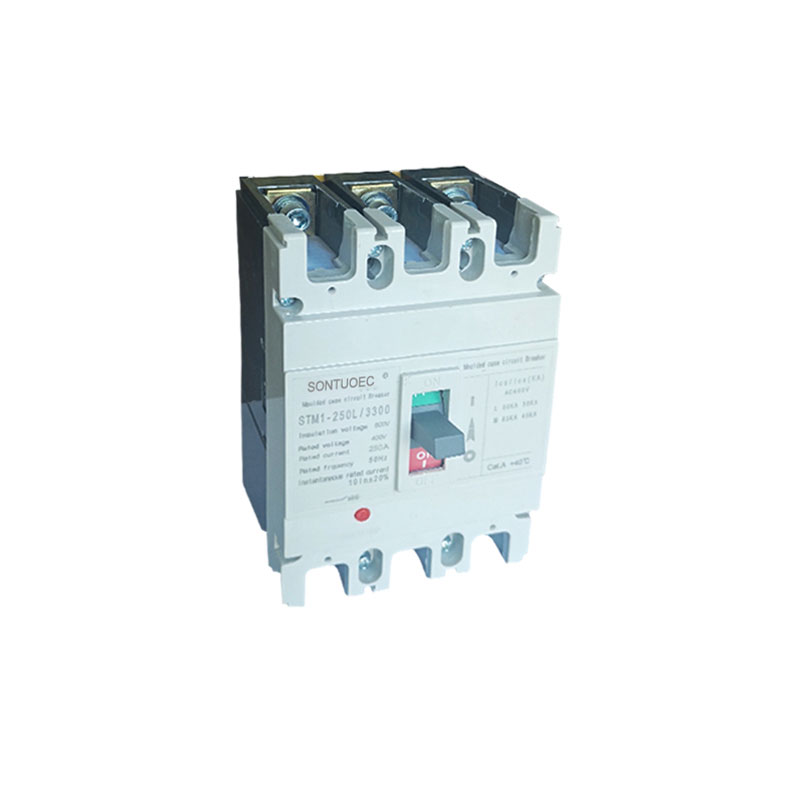

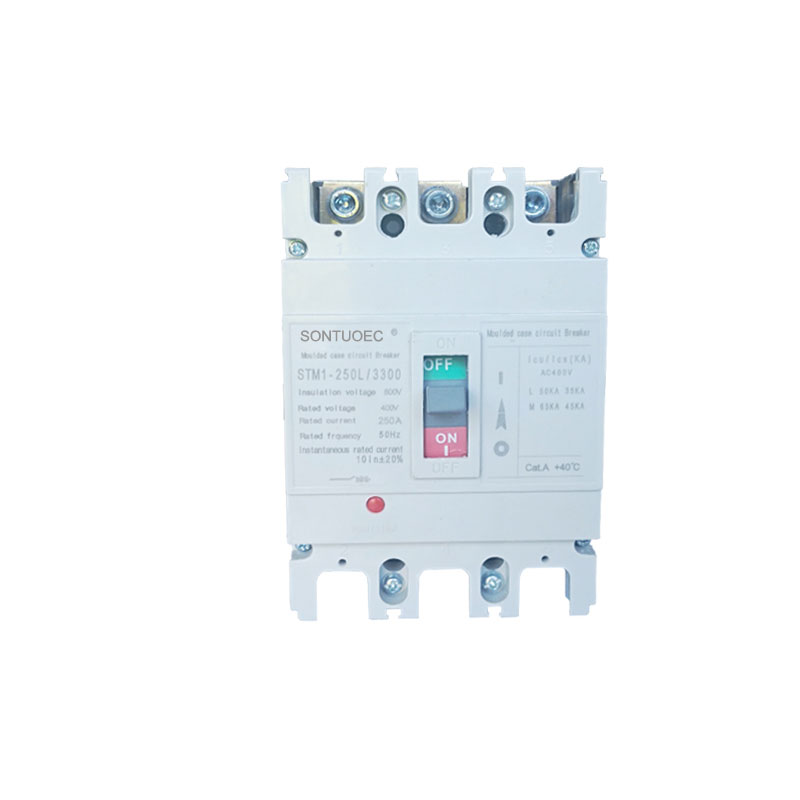

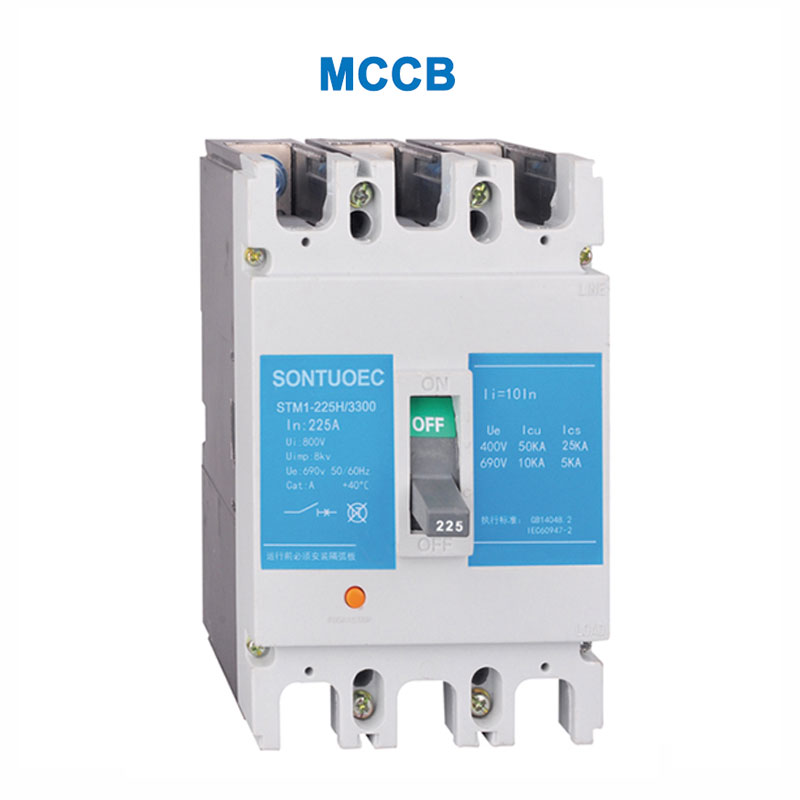

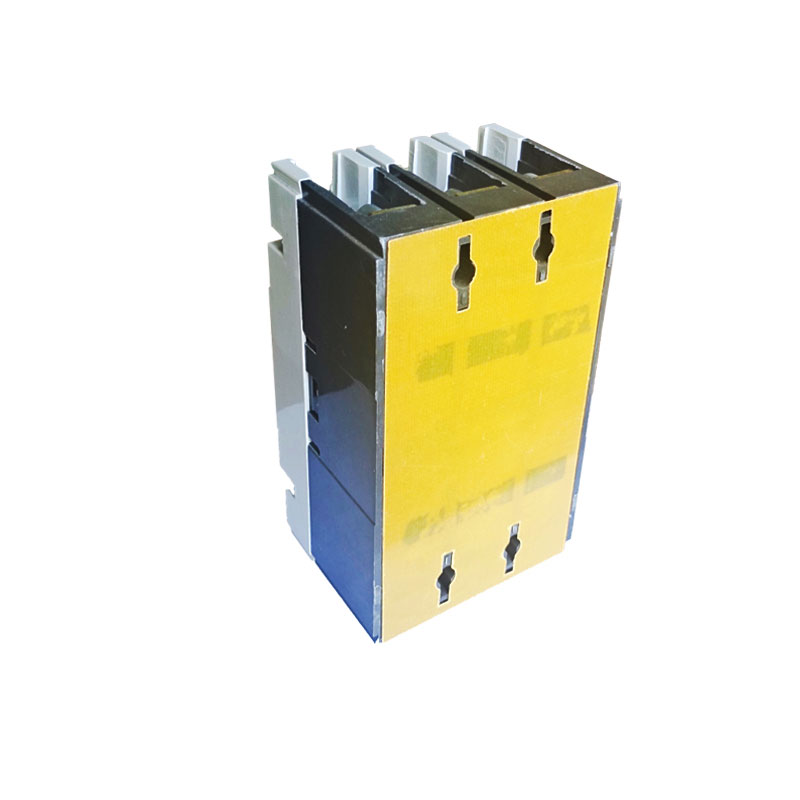

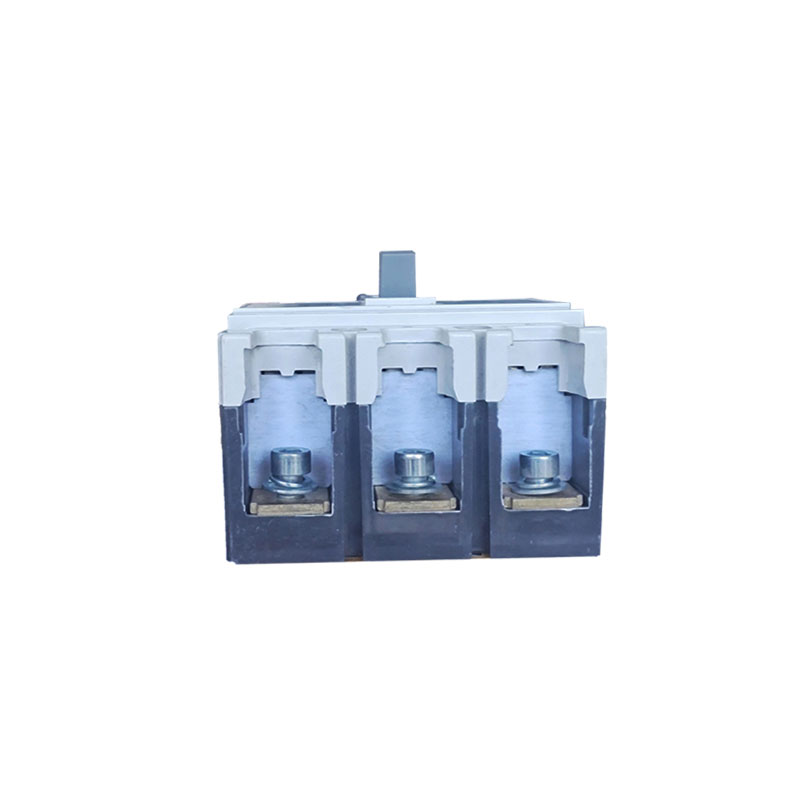

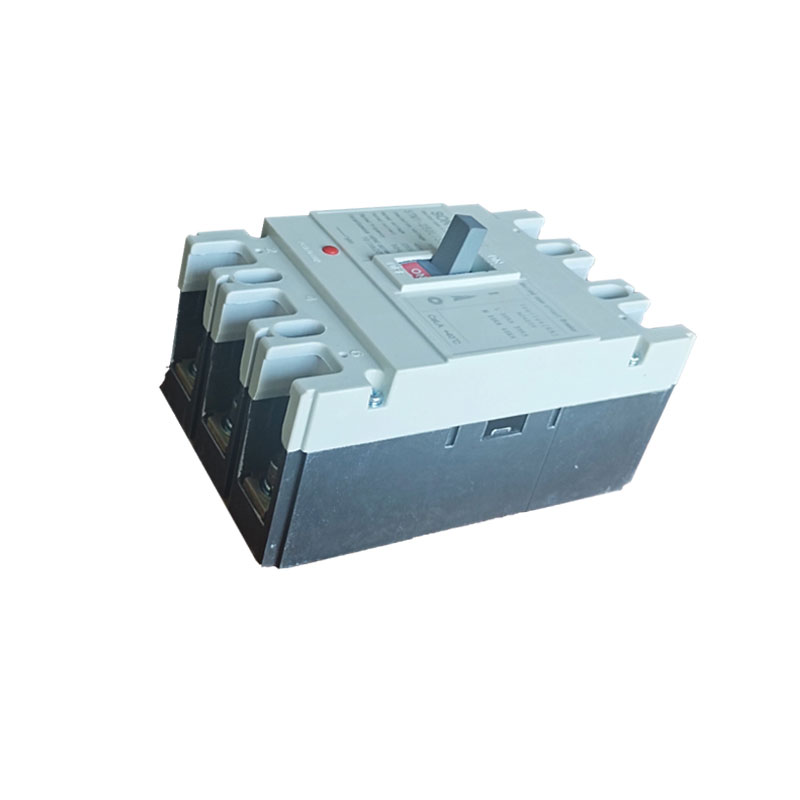

قواطع الدائرة مقولبة STM1

STM1 مقولبة القاطعات دائرة الدائرة ، MCCB ، الاسم الكامل هو قاطع دائرة العلبة. إنه جهاز أمان كهربائي مع حماية زائدة من الحمل ، الدائرة القصيرة والجهد ، يستخدم على نطاق واسع في أنظمة توزيع الطاقة في المناطق الصناعية والتجارية والسكنية. تعتبر قواطع دوائر الحالة المقولبة STM1 جهاز أمان كهربائي مهم مع وظائف مثل الحمل الزائد ، والحماية القصيرة ، والحماية السفلية. من خلال فهم مبدأ العمل ، والخصائص ، وسيناريوهات التطبيق ، وطرق الاختيار والتركيب ، يمكنك استخدام قواطع دائرة الحالة المقولبة STM1 بشكل أفضل لضمان التشغيل الآمن للأنظمة الكهربائية.

نموذج:STM1-250

إرسال استفسار

وصف المنتج

تحديد

يكتب	تيار الإطار (LNM)	تيار مصنّف (أ)	جهد العمل المقنن (V)	جهد العزل المقدر	تصنيف الحد من القصيرة القصيرة للقلق KA 400V	تصنيف قدرة قاطع الدائرة القصيرة على التهدئة KA 400V	أبعاد الخطوط العريضة			تصاعد أبعاد

							L	W 3p/4p	H	A	B	4- د
STM1-63 L.	63	(6) ، 10،16،20،25،32 ، 40،50،63	AC 400V	500 فولت	25	18	135	78	73.5	25	117	φ3.5
STM1-63 م					50	35	135	78/103	81.5
STM1-100L	100	(10) ، 16،20،25،32،40 ، 50،63،80،100	AC 400V	500 فولت	35	35	150	92	68	30	129	φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 ح					85	85
STM1-160 L.	160	100،125،140،160	AC 400V	690V	35	35	165	107	86	35	126	φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100،125،140،160،180 ، 200225	AC 400V	690V	35	22	165	107	86	35	126	φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225،250،315،350 ، 400	AC 400V	690V	42	35	257	150/198	105	44	194	φ7
STM1-400M					65	50	257	150/198	105	44	194	φ7
STM1-400H					100	65
STM1-630L	630	400،500،630	AC 400V	690V	42	35	270	182/240	110	58	200	φ7
STM1-630M					65	50	270	182	110	58	200	φ7
STM1-630H					100	65
STM1-800M	800	630،700،800	AC 400V	690V	75	50	275	210	103	70	243	φ7
STM1-800H					100	65

الوظائف الرئيسية لقواطع الدائرة المقولبة STM1

حماية الحمل الزائد: عندما يتجاوز التيار في الدائرة القيمة المقدرة لقواطع الدائرة المصبوب STM1 ، فإنه سيقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع الدائرة والمعدات من ارتفاع درجة الحرارة ، وبالتالي تجنب الحريق والأضرار.

حماية الدائرة القصيرة: عندما تحدث دائرة قصيرة في الدائرة ، ستقوم قواطع دائرة الحالة STM1 بقطع الدائرة بسرعة لمنع تيار الدائرة القصيرة من التسبب في أضرار جسيمة للدائرة والمعدات.

حماية أقل من الجهد (بعض قواطع الدائرة المقولبة STM1 لها هذه الوظيفة): عندما يتم تقليل جهد إمدادات الطاقة إلى مستوى معين ، فإن قواطع الدائرة المصبوب STM1 ستقطع الدائرة لمنع المعدات من التالف أو تعطل بسبب التشغيل تحت الجهد المنخفض.

STM1 Molded Case Circuit Breakers

مبدأ تشغيل قواطع دائرة الحالة STM1

تحتوي قواطع دائرة الحالة المقولبة STM1 على كاشف مغناطيسي أو إلكتروني حراري داخلي للكشف عن التغيرات الحالية والجهد في الدائرة. عندما يكون التيار أو الجهد غير طبيعي ، يؤدي المهاجم إلى قيام آلية التعثر في قواطع دائرة الحالة STM1 المقولبة ، مما تسبب في قطع الدائرة بسرعة.

1. ثلاثية المغناطيسية الخارقة: يستخدم الحرارة المتولدة عندما يمر التيار من خلال موصل لتشغيل رحلة. عندما يكون التيار مرتفعًا جدًا ، يرتفع الموصل ، مما تسبب في ثني المعبقة داخل المهاجم المغناطيسي الحراري ، مما يؤدي إلى آلية التعثر.

2. مهاجم إلكتروني: يستخدم المكونات الإلكترونية للكشف عن التغييرات في التيار والجهد والتحكم في عمل آلية التعثر. عند اكتشاف خلل ، يرسل المهاجم الإلكتروني إشارة إلى آلية التعثر لقطع الدائرة.

ميزات قواطع الدائرة المقولبة STM1

سعة كسر عالية: تتمتع قواطع الدائرة المقولبة STM1 بسرعة كسر في الدائرة القصيرة ، والتي يمكن أن تقطع الدائرة بسرعة عند حدوث دائرة قصيرة وحماية سلامة الدائرة والمعدات.

وظائف الحماية المتعددة: بالإضافة إلى وظائف حماية الحمل الأساسي وحماية الدائرة القصيرة ، تحتوي بعض قواطع دائرة الحالة المقولبة على STM1 أيضًا على وظائف إضافية مثل حماية الجهد والحماية من الصدع الأرضي.

من السهل تثبيت وصيانة: عادةً ما تعتمد قواطع الدائرة المقولبة STM1 تصميمًا معياريًا ، والذي يسهل تثبيته وصيانته ، وهو مناسب لأنظمة توزيع الطاقة المختلفة.

الموثوقية العالية: تم اختبار قواطع الدائرة المقولبة STM1 بدقة واعتمادها على موثوقية عالية واستقرار لضمان التشغيل الآمن للأنظمة الكهربائية.

سيناريوهات التطبيق من قواطع الدائرة المصبوب STM1

تستخدم قواطع الدائرة المقولبة STM1 على نطاق واسع في أنظمة توزيع الطاقة في القطاعات الصناعية والتجارية والسكنية إما بمفتاح التبديل الرئيسي أو الفرع للدائرة. عادة ما يتم تثبيتها في صناديق التوزيع أو خزائن التوزيع أو خزائن التحكم لحماية الدوائر والمعدات من الأضرار الناجمة عن التيارات غير الطبيعية والفولتية.
