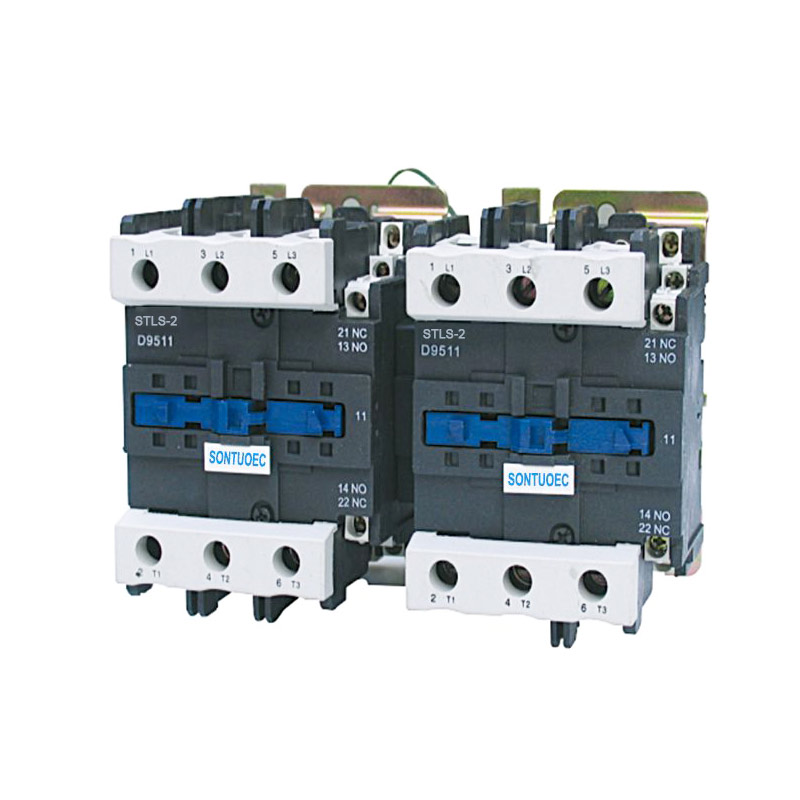

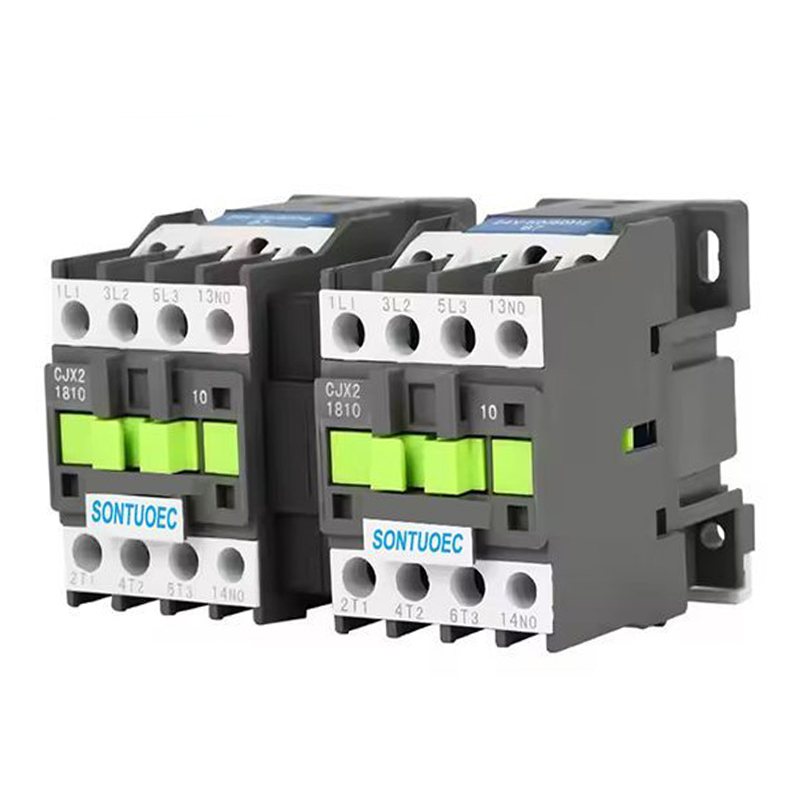

سلسلة Stls-2(Cjx2) من الموصلات المتشابكة الميكانيكية

يعد موصل التشابك الميكانيكي من سلسلة Stls-2(Cjx2) مناسبًا للاستخدام في الدوائر حتى الجهد المقنن 660V AC 50 هرتز، والتيار 620A، للتحكم في المحرك القابل للتحويل. يضمن جهاز التشابك الميكانيكي هذا تغيير الاتصال للموصلين القابلين للتحويل. إنه يتوافق مع معايير IEC60947-4-1.

نموذج:STLS-2(CJX2)

إرسال استفسار

وصف المنتج

يكتب		إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2	إس تي إل إس-2
		9	12	18	25	32	40	50	63	80	95
									60
تصنيف الجهد العازل		660	660	660	660	660	660	660	660	660	660
الحرارية التقليدية		20	24	32	40	50	60	75	80	110	125
حاضِر		20	24	32	40	50	60	75	80	110	125
تصنيف التشغيلية		9	12	16	25	32	40	50	63	80	95
حاضِر		9	12	16	25	32	40	50	63	80	95
تسيطر عليها	220 فولت	2.2	3	4	5.5	7.5	11	15	18.5	22	25
الطاقة (كيلوواط)	380 فولت	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 فولت	4	5.5	9	11	15	22	35	37	45	45
	440 فولت	4	5.5	9	11	15	22	30	37	45	45
	660 فولت	5.5	7.5	10	15	18.5	30	33	37	45	45
ملحوظة		تركيب					تركيب
		يمكن للمرحلات استخدام اثنين من البراغي					المرحلات يمكن ثلاثة
		واستخدم أيضًا 35 مم					مسامير وأيضا استخدام
		السكك الحديدية التثبيت					تركيب 75 ملم أو 35 ملم
							السكك الحديدية

الهيكل والخصائص

بناء:

يتكون قواطع التيار المتردد 3P عادةً من نظام كهرومغناطيسي (بما في ذلك الملف والقلب وما إلى ذلك) ونظام الاتصال (بما في ذلك جهة الاتصال الرئيسية والاتصال المساعد) وجهاز إطفاء القوس والقشرة وأجزاء أخرى. من بينها، يتم استخدام جهة الاتصال الرئيسية لتحمل التيار العالي، ويتم استخدام جهة الاتصال المساعدة لتحقيق نقل وتعليق إشارات التحكم.

سمات:

مع ثلاثة اتصالات مستقلة، يمكنه التحكم في الطاقة ثلاثية الطور وخط الصفر الواحد في نفس الوقت.

يتكون نظام الاتصال من مواد عالية الجودة مع الموصلية الجيدة ومقاومة التآكل.

يتمتع النظام الكهرومغناطيسي بقوة شفط كافية لتعشيق جهات الاتصال وتحريرها بشكل موثوق.

يمكن لجهاز إطفاء القوس أن يطفئ القوس الناتج بشكل فعال عند فصل جهات الاتصال، مما يحمي جهات الاتصال من التلف.

يعد موصل المتشابكة الميكانيكية من سلسلة Stls-2 (Cjx2) مناسبًا للاستخدام في الدوائر ذات الجهد المقنن الذي يصل إلى 660 فولت تيار متردد 50 هرتز أو 60 هرتز، والتيار المقدر حتى 95 أمبير، من أجل التصنيع والكسر، وبدء تشغيل محرك التيار المتردد والتحكم فيه بشكل متكرر. بالاشتراك مع كتلة الاتصال المساعدة، وتأخير المؤقت وجهاز تشابك الماكينة وما إلى ذلك، يصبح موصل التأخير، وموصل التعشيق الميكانيكي، وبادئ تشغيل دلتا النجم. مع المرحل الحراري، يتم دمجه في المبدئ الكهرومغناطيسي. يتم إنتاج الموصل وفقًا للمواصفة IEC 60947-1.

مبدأ التشغيل

عندما يتم تنشيط ملف موصل التيار المتردد 3P، يولد القلب الحديدي مغناطيسية ويجذب نظام الاتصال للإغلاق، وبالتالي توصيل مصدر الطاقة ثلاثي الطور وسلك صفر. عندما يتم إلغاء تنشيط الملف، يفقد القلب مغناطيسيته وينفصل نظام الاتصال تحت تأثير الزنبرك، وبالتالي يتم فصل مصدر الطاقة ثلاثي الطور عن خط الصفر. بهذه الطريقة، يمكن لموصل التيار المتردد 3P تحقيق التحكم عن بعد في الأحمال الكهربائية.
