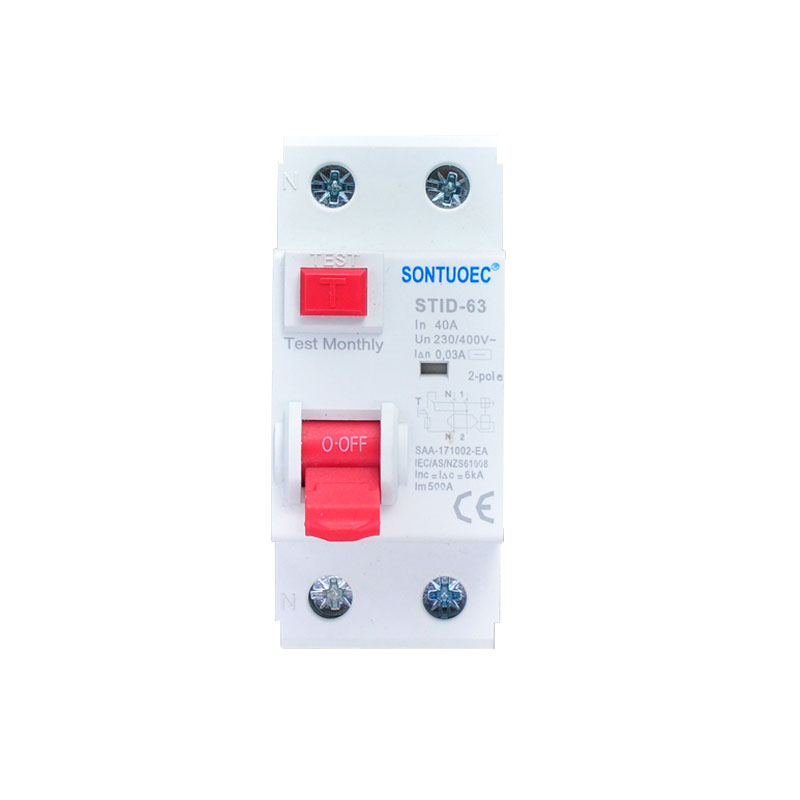

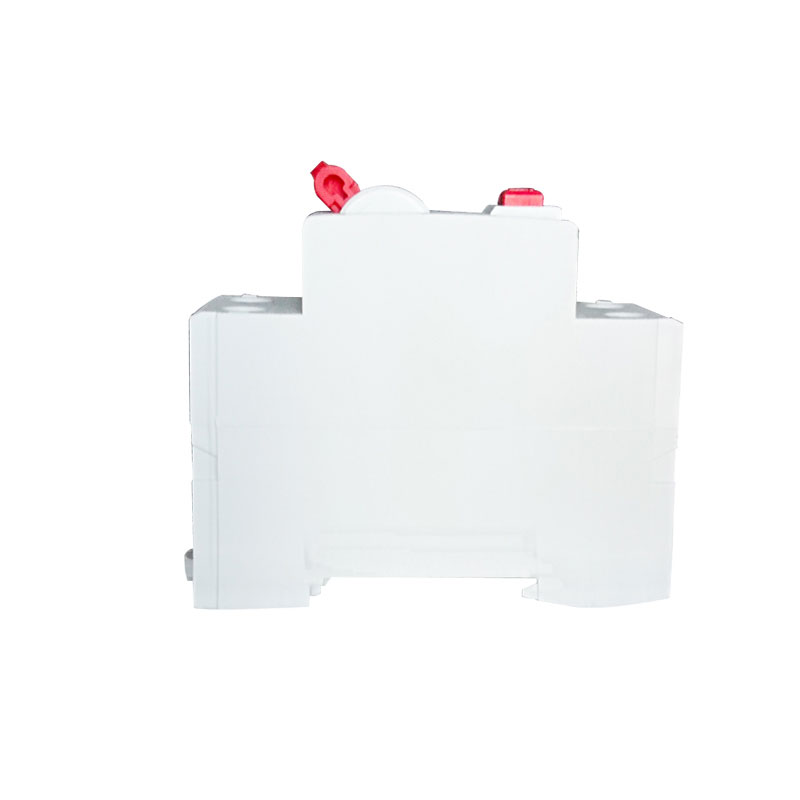

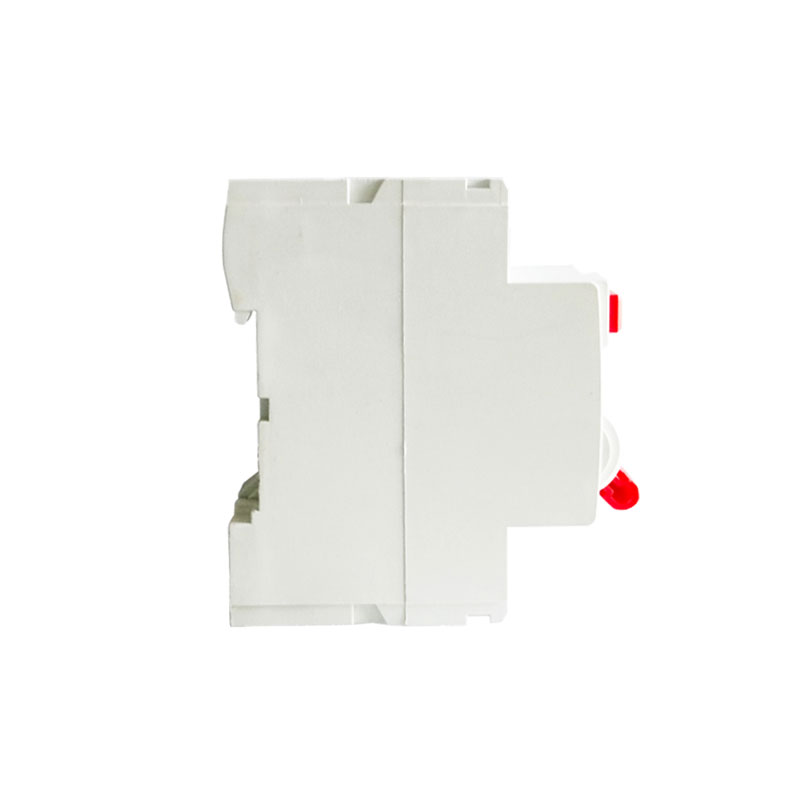

ستيد-63 RCCB

STID-63 RCCB، الاسم الكامل لقاطع دائرة التيار المتبقي (STID-63 RCCB)، هو جهاز أمان كهربائي مصمم خصيصًا لمنع الحرائق الكهربائية وحوادث الصعق الكهربائي. يقوم بشكل أساسي بمراقبة التيار المتبقي في الدائرة، أي الفرق بين تيار خط النار وخط الصفر. عندما يتجاوز هذا الاختلاف (الذي يحدث عادةً بسبب التسرب) قيمة محددة مسبقًا، سيقوم STID-63 RCCB بقطع الدائرة تلقائيًا في فترة زمنية قصيرة جدًا، وبالتالي حماية السلامة الشخصية والمعدات من التلف.

نموذج:STID-63

إرسال استفسار

وصف المنتج

وضع	النوع الكهرومغناطيسي، النوع الإلكتروني
معيار	IEC61008-1
الخصائص الحالية المتبقية	أ، ز، ق

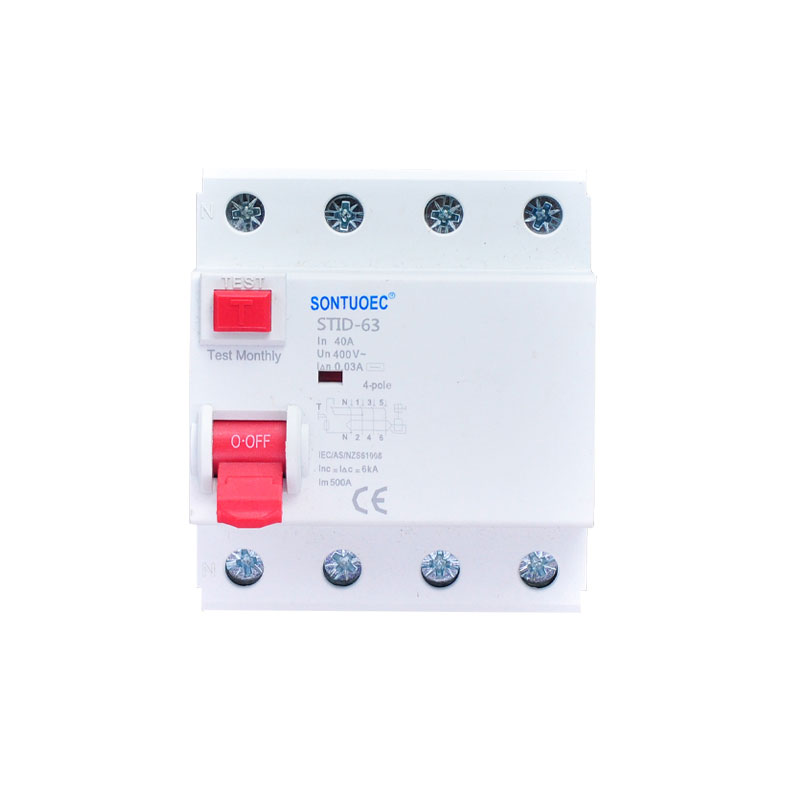

القطب	2ف 4ف
تصنيف صنع وكسر القدرة	500 أمبير (في = 25 أمبير 40 أمبير) أو 630 أمبير (في = 63 أمبير)
التصنيف الحالي (أ)	16,25,40,63A
التردد المقدر (هرتز)	50/60
الجهد المقنن	تيار متردد 230(240)400(415) التردد المقدر: 50/60 هرتز
تصنيف التشغيل المتبقي الحالي I/n(A)	0.03، 0.1، 0.3، 0.5؛
تصنيف المتبقية غير التشغيل الحالي أنا لا	0.5ط ن
تصنيف التيار المشروط للدائرة القصيرة Inc	6KA
تصنيف الدائرة القصيرة المتبقية المشروطة الحالية I Ac	6KA
فئة الحماية	IP20
على سكة DIN متناظرة، تركيب لوحة 35 مم

الوظائف الرئيسية لـ STID-63 RCCB

الحماية من التسرب: تتمثل الوظيفة الأساسية لـ STID-63 RCCB في اكتشاف التيار المتبقي في الدائرة وقطع الدائرة بسرعة عند اكتشاف التسرب. عادة ما تكون التيارات المتبقية ناجمة عن تلف عزل المعدات أو الأسلاك المكسورة أو الصعق الكهربائي البشري.

حماية السلامة الشخصية: من خلال قطع دائرة التسرب بسرعة، يمكن لـ STID-63 RCCB أن يمنع بشكل فعال حوادث الصعق الكهربائي ويحمي حياة الموظفين.

الوقاية من الحرائق الكهربائية: يمكن أن يؤدي تسرب الكهرباء إلى ارتفاع درجة حرارة الدائرة، مما قد يؤدي بدوره إلى نشوب حريق، وتساعد وظيفة الفصل السريع في STID-63 RCCB على منع مثل هذه الحرائق الكهربائية.

مبدأ تشغيل STID-63 RCCB

يحتوي STID-63 RCCB على محول تيار متبقي داخلي لاكتشاف التيار المتبقي في الدائرة. عندما يتجاوز التيار المتبقي قيمة محددة مسبقًا، يقوم المحول بتشغيل آلية التحرير داخل STID-63 RCCB، مما يؤدي إلى قطع الدائرة بسرعة.

1. محول التيار المتبقي: عادة ما يكون عبارة عن نواة حديدية على شكل حلقة تلتف حول النار ولا تحتوي على أسلاك للدائرة. عندما يكون هناك خلل في التيار بين سلكي النار والصفر (أي يوجد تيار متبقي)، يستشعر المحول هذا الخلل ويولد تدفقًا مغناطيسيًا.

2.آلية التعثر: عندما يكتشف المحول تيارًا متبقيًا يتجاوز قيمة محددة مسبقًا، فإنه يطلق آلية التعثر. قد تكون آلية التعثر عبارة عن مغناطيس كهربائي، أو زنبرك ميكانيكي، أو أي نوع آخر من الآليات المستخدمة لقطع الدائرة بسرعة.

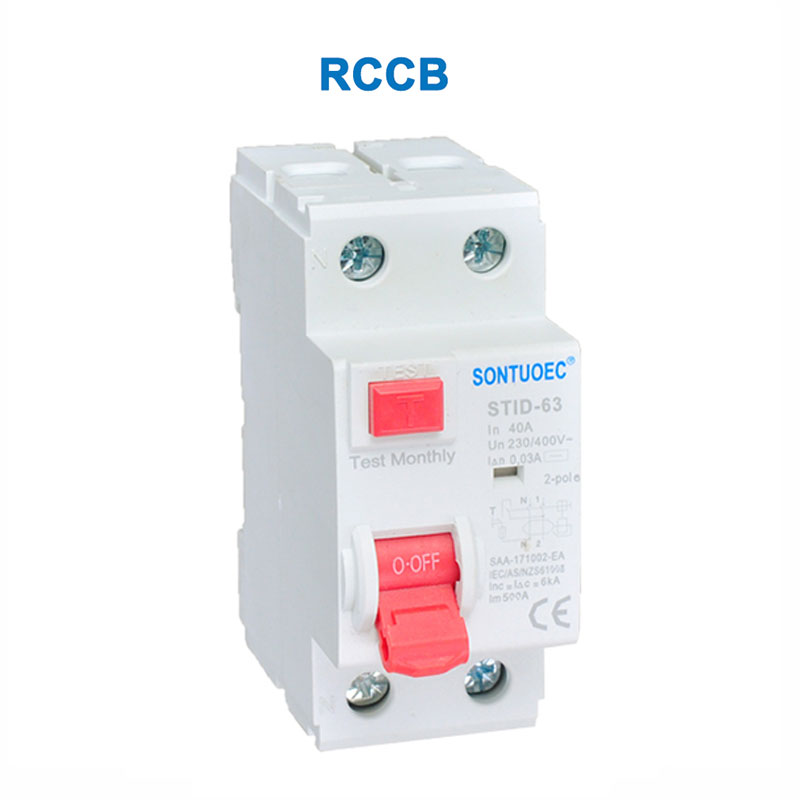

STID-63 RCCB

مميزات STID-63 RCCB

حساسية عالية: يمكن لـ STID-63 RCCB اكتشاف تيار التسرب الصغير بسرعة وقطع الدائرة في وقت قصير جدًا.

موثوقية عالية: بعد الاختبارات الصارمة وإصدار الشهادات، تتمتع مركبات RCCB من طراز STID-63 بموثوقية وثبات عاليين ويمكن أن تعمل بثبات لفترة طويلة.

سهلة التركيب والصيانة: عادةً ما يعتمد STID-63 RCCB تصميمًا معياريًا، وسهل التركيب والصيانة.

مجموعة واسعة من الحماية: STID-63 RCCBs مناسبة لمجموعة واسعة من الأنظمة الكهربائية، بما في ذلك السكنية والتجارية والصناعية.

سيناريوهات تطبيق STID-63 RCCB

تُستخدم STID-63 RCCBs على نطاق واسع في المواقف التي تكون فيها هناك حاجة لمنع الإصابة الشخصية والحرائق الكهربائية الناجمة عن تسرب الكهرباء. على سبيل المثال:

1. النظام الكهربائي السكني: في السكن، عادةً ما يتم تثبيت STID-63 RCCBs في صندوق التوزيع الرئيسي أو صندوق التوزيع الفرعي لحماية الدوائر الكهربائية للمسكن بأكمله أو منطقة معينة.

2. الأنظمة الكهربائية التجارية: في المباني التجارية، يمكن استخدام STID-63 RCCBs لحماية الدوائر في المكاتب والمتاجر والمطاعم والمواقع الأخرى.

3. الأنظمة الكهربائية الصناعية: في المناطق الصناعية، تُستخدم عادةً STID-63 RCCBs لحماية الدوائر الحيوية مثل خطوط الإنتاج والمعدات الميكانيكية وأنظمة التحكم.
