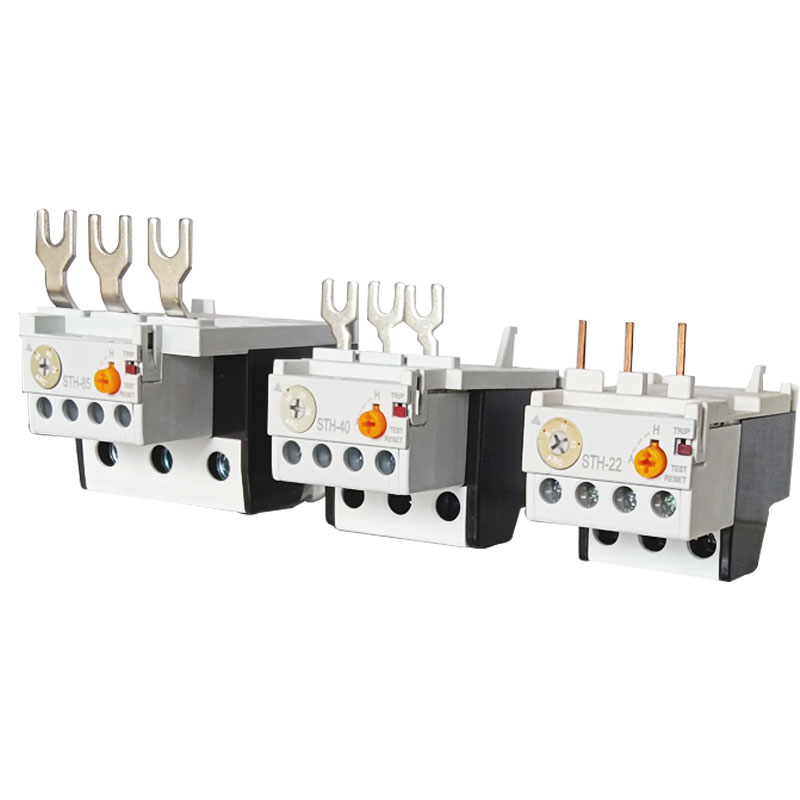

STH-40 Series Relay Thermal Overload Relay

STH-40 Series Series Overload Relay مناسب لدائرة AC 50/60 هرتز ، الجهد التشغيلي المصنف حتى 660 فولت. ويمكن أن يدرك وظيفة حماية الحمل الزائد وحماية المرحلة لمحرك التيار المتردد. يتوافق هذا المنتج مع GB14048.4 ، IEC60947-4-1 معيار.

نموذج:STH-40

إرسال استفسار

وصف المنتج

المعلمة التقنية الرئيسية:

نموذج	حاضِر	مناسبة ل المتواصل
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1A	GMC-9 ~ 22
STH-22/3	1-1.6A	GMC-9 ~ 22
STH-22/3	1.6-2.5A	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22

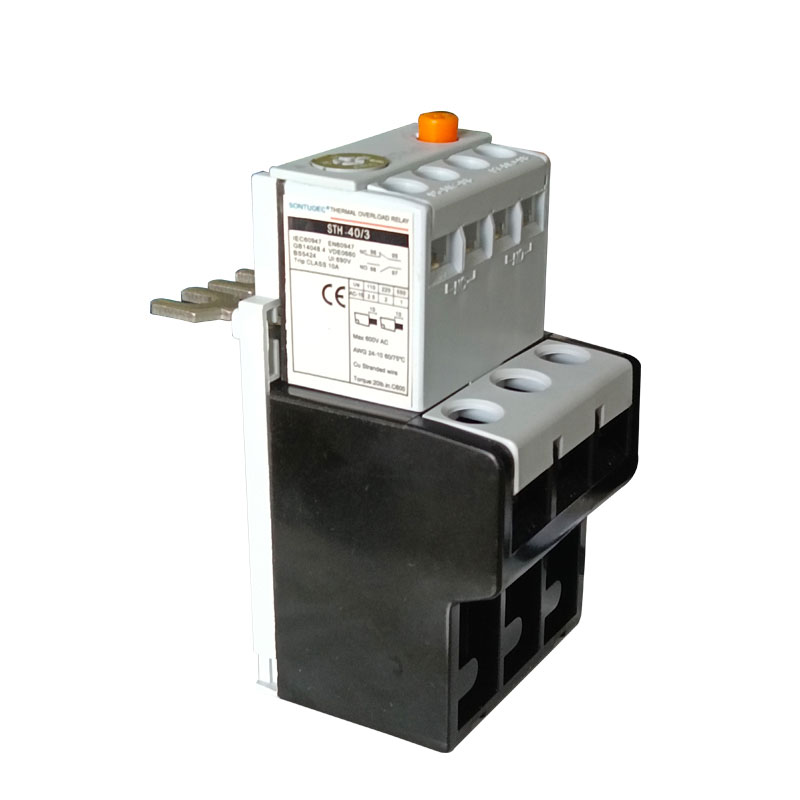

STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40

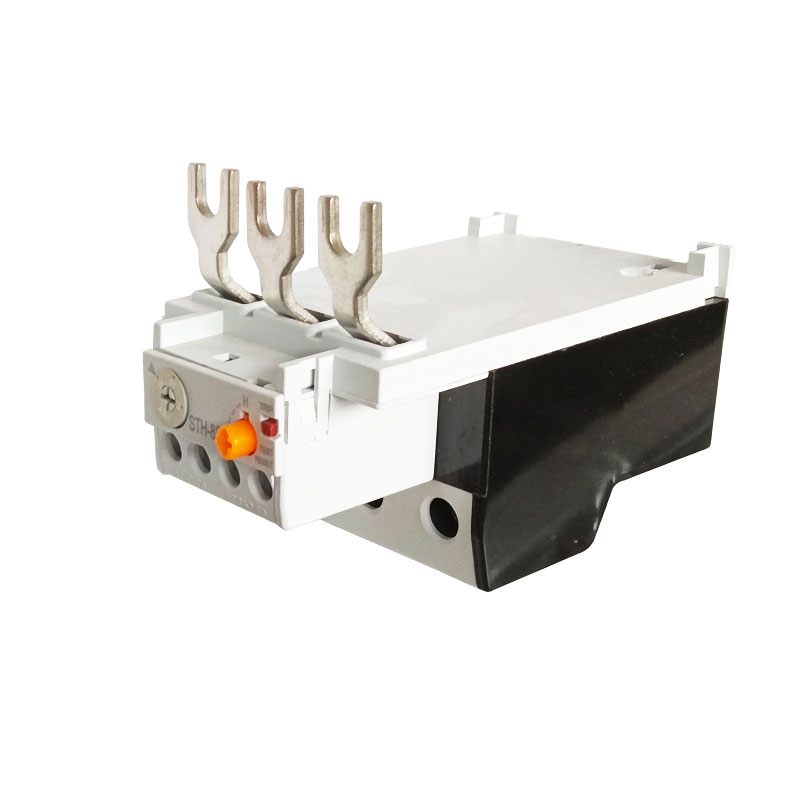

STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

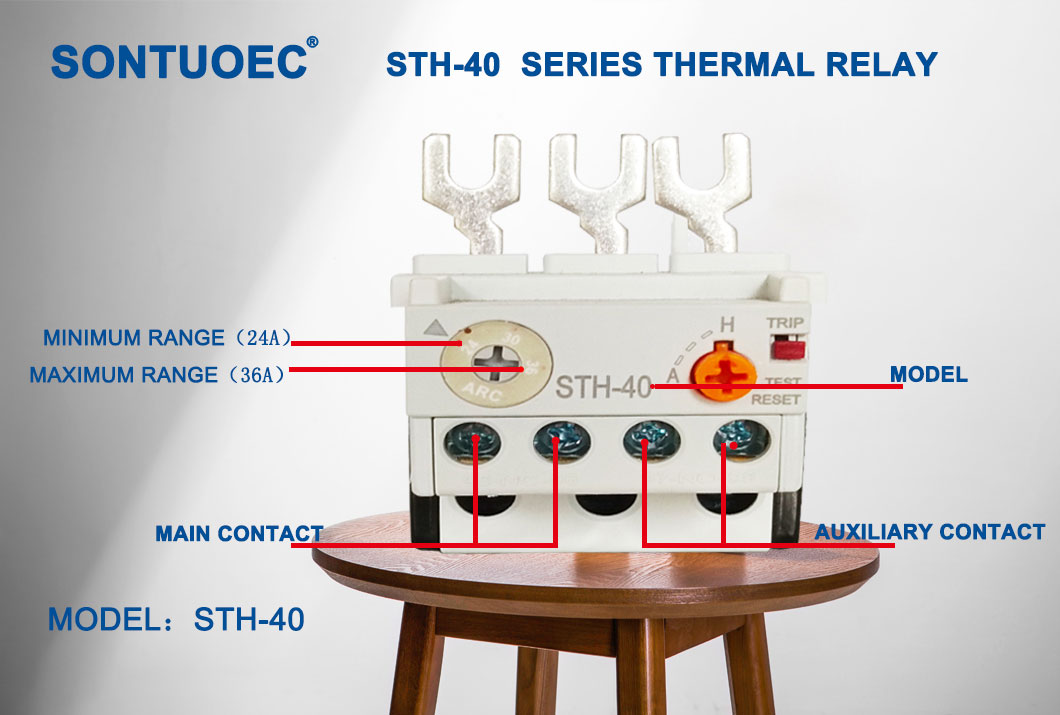

STH-40 Series Thermal Overload Relay

الوظائف الرئيسية

حماية المحرك: الوظيفة الرئيسية لتتابع الحمل الزائد الحراري هي منع التضرار بسبب التحميل الزائد. عندما يتم تحميل المحرك بشكل زائد ، فإن ترحيل الحمل الزائد الحراري سوف يقطع مصدر الطاقة في الوقت المناسب لمنع المحرك من الاحتراق بسبب ارتفاع درجة الحرارة.

حماية خطوط الطاقة: بالإضافة إلى حماية المحرك ، يمكن لمرحل التحميل الزائد الحراري أيضًا حماية خطوط الطاقة. عندما يتم تحميل المحرك ، سيزداد التيار ، مما قد يؤدي إلى ارتفاع درجة حرارة خطوط الطاقة وذوبانها. من خلال اكتشاف التغيير في التيار ، يحدد ترحيل الحمل الزائد الحراري ما إذا كان خط الطاقة قد تم تحميله ويقطع مصدر الطاقة إذا لزم الأمر.

تحسين سلامة نظام الطاقة: يمكن أن يمنع ترحيل الحمل الزائد الحراري بشكل فعال من تلف المحرك وخط الطاقة ، مما يقلل من معدل فشل نظام الطاقة وتحسين سلامة نظام الطاقة.

مبدأ التشغيل

يعتمد مبدأ التشغيل على ترحيل الحمل الزائد الحراري بشكل أساسي على التأثير الحراري الحالي وخصائص استشعار درجة الحرارة للثنائي. عندما يحدث الحمل الزائد في محرك ، يزداد التيار ، مما يؤدي إلى زيادة الحرارة في عنصر التدفئة في ترحيل التحميل الزائد الحراري. يتم نقل هذه الحرارة إلى Bimetal ، التي تنحني عند تسخينها لأنها مصنوعة من سبائك مع اختلافات كبيرة في معاملات التوسع الخطي. عندما ينحني الثنائيات إلى حد ما ، فإنه سيؤدي إلى تنشيط الملف الكهرومغناطيسي ، والذي بدوره سيؤدي إلى قيادة جهات الاتصال للتصرف وقطع إمدادات الطاقة للمحرك.

نطاق التطبيق

عادةً ما يتم استخدام ترحيل الحمل الزائد الحراري في الدوائر مع AC 50 هرتز ، وجهد العزل المقنن من 660 فولت والتيار من 0.1 ~ 630A ، ويستخدم بشكل أساسي للحماية الزائدة والحماية من كسر المرحلة من محركات AC ثلاثية الطور. يمكن أيضًا استخدامه لتشكيل بداية مع موصل التيار المتردد المكيف لتوفير حماية شاملة للمحرك.
