STB1-63 قاطع الدائرة المصغرة

MCB ، الاسم الكامل هو قاطع الدائرة المصغرة. STB1-63 قاطع الدائرة المصغرة هو جهاز أمان كهربائي يستخدم لحماية الدوائر والمعدات ، قادر على قطع الدوائر بسرعة في حالة حدوث تيار غير طبيعي (على سبيل المثال ، الحمولة الزائدة ، الدوائر القصيرة ، إلخ) ، وبالتالي منع حرائق الكهرباء وتلف المعدات.

نموذج:STB1-63

إرسال استفسار

وصف المنتج

نموذج	STB1-63
معيار	IEC60898-1
القطب	1p ، 2p ، 3p ، 4p
منحنى التعثر	ب ، ج ، د
قدرة الدائرة القصيرة المقدرة (ICN)	3KA ، 4.5KA ، 6KA
التيار المقنن (في)	1,2,4,6,10,16,20,25,32,40,50,63A
الجهد المقنن (UN)	AC230 (240)/400 (415) v
الإصدارات المغناطيسية	B منحنى: بين 3 و 5 في C منحنى: بين 5 بوصات و 10 بوصات D منحنى: بين 10 و 14 بوصة
التحمل الكهرومانيكي	أكثر من 6000 دورة

الوظائف الرئيسية لقاطع الدائرة المصغرة STB1-63

1. حماية التحميل: عندما يتجاوز التيار في الدائرة القيمة المصنفة لـ MCB ، فإن STB1-63 Miniature Circuit Breakerwill يقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع الدائرة والمعدات من ارتفاع درجة الحرارة.

2. حماية الدائرة الدائرية: عندما تحدث دائرة قصيرة في الدائرة ، قطعت قاطع الدائرة المصغرة STB1-63 الدائرة فورًا لمنع تيار الدائرة القصيرة من إتلاف الدائرة والمعدات.

3. حماية السلك (بعض MCBs لها هذه الوظيفة): بالنسبة إلى MCBs مع حماية التسرب ، عندما يكون هناك تسرب في الدائرة ، سرعان ما قطعت Circerwill Miniature STB1-63 الدائرة لحماية السلامة الشخصية.

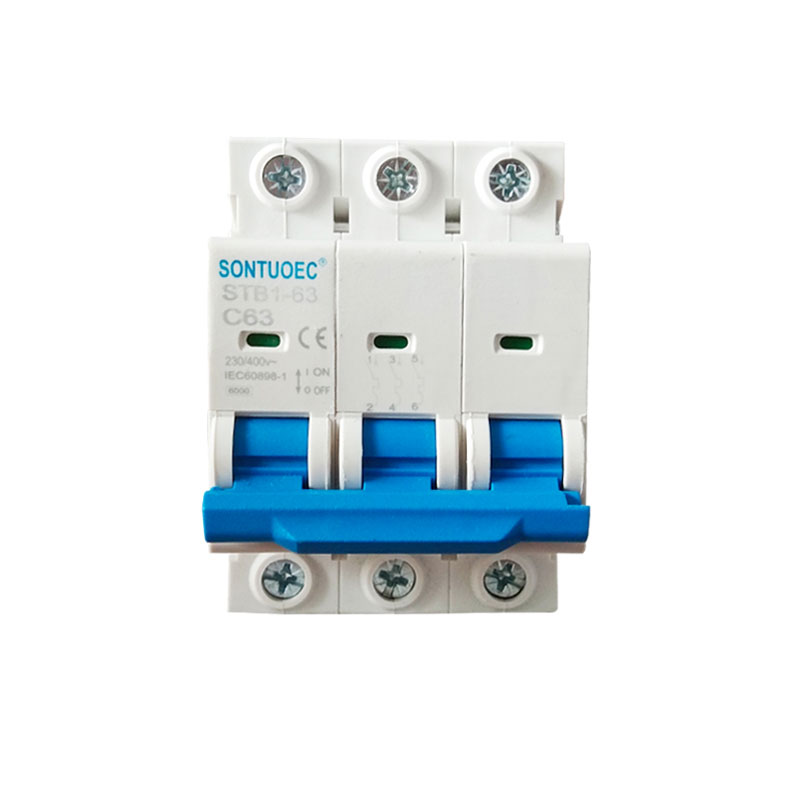

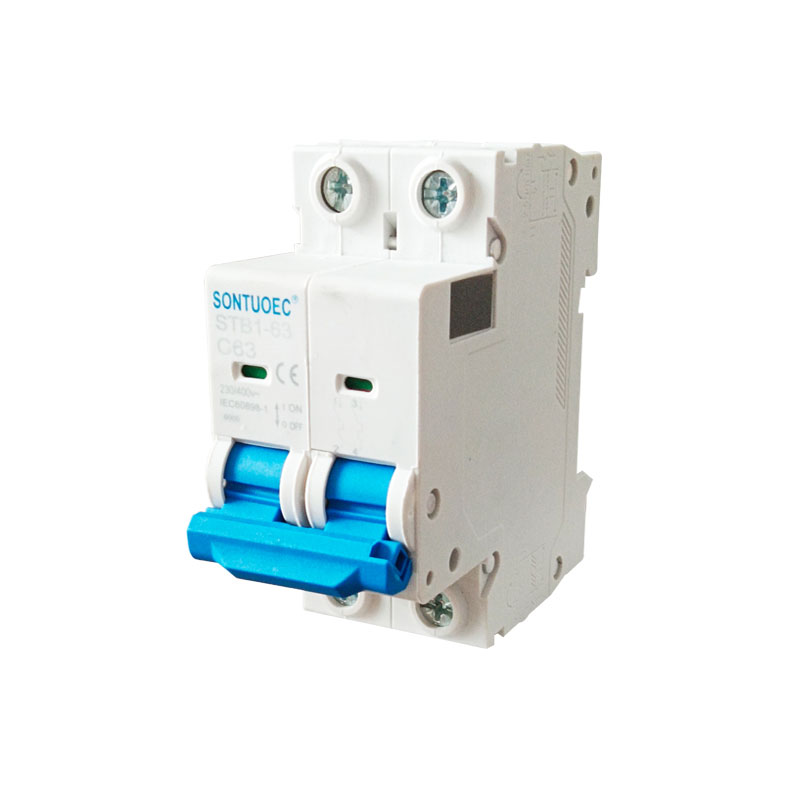

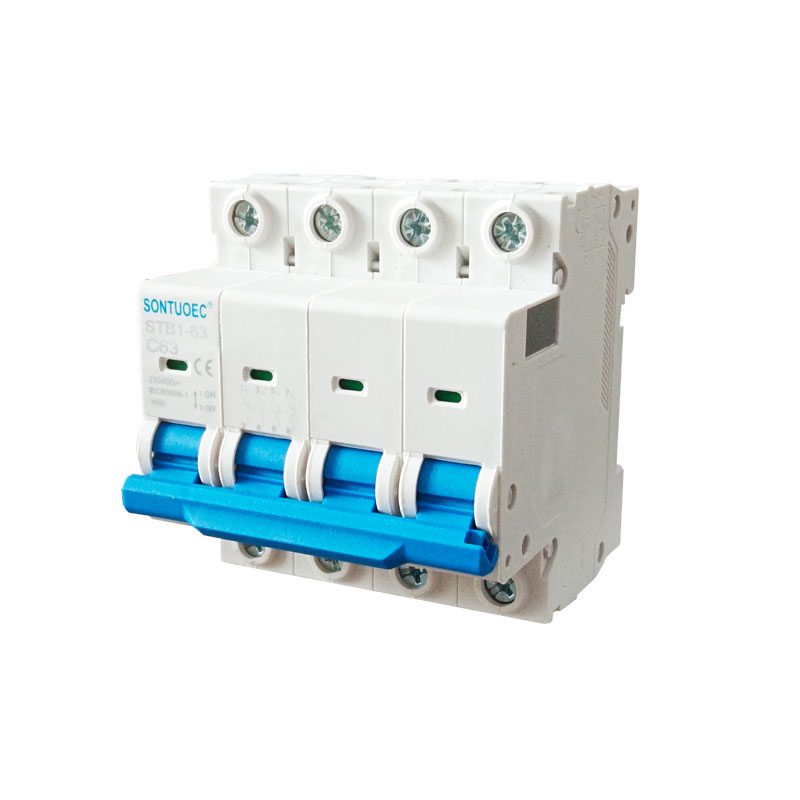

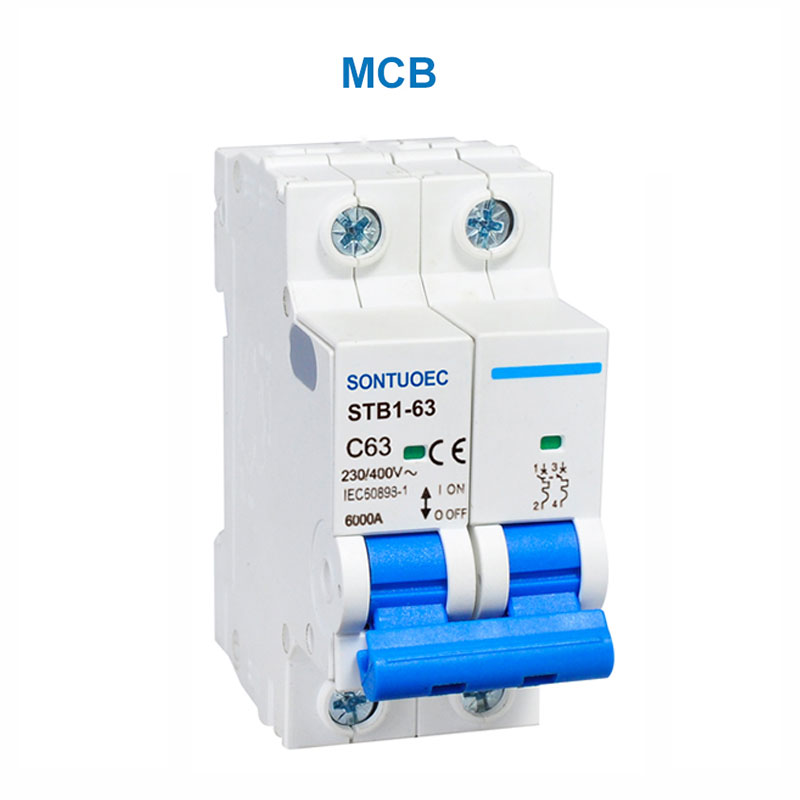

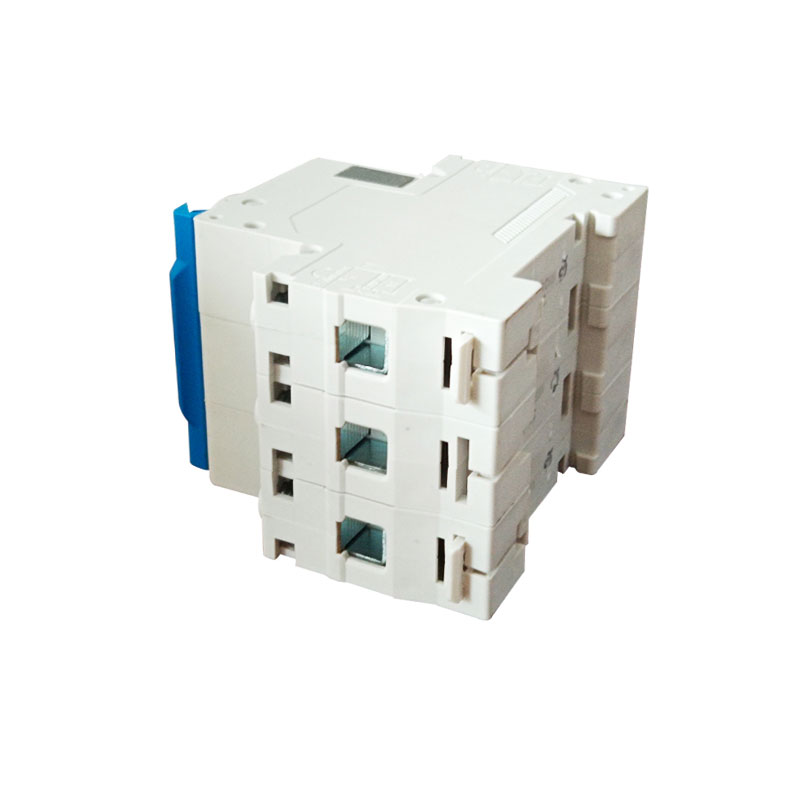

STB1-63 Miniature Circuit Breaker

مبدأ تشغيل MCBS

عادةً ما تحتوي MCBs على كاشف رحلة مغناطيسي أو إلكتروني حراري ، والذي يستخدم للكشف عن التغييرات في التيار في الدائرة. عندما يكون التيار غير طبيعي ، يؤدي المهاجم إلى تشغيل آلية التعثر في MCB ، مما تسبب في قطع الدائرة المصغرة STB1-63 من الدائرة بسرعة.

1. المهاجم المغناطيسي الحراري: يستخدم الحرارة المتولدة عندما يمر التيار من خلال الموصل لتحريك التعثر. عندما يكون التيار كبيرًا جدًا ، يرتفع الموصل ، مما تسبب في ثني الثقوب داخل المهاجم المغناطيسي الحراري ، مما يؤدي إلى آلية التعثر.

2. مهاجم إلكتروني: يستخدم المكونات الإلكترونية للكشف عن التغييرات الحالية والتحكم في عمل آلية التعثر. عند اكتشاف تيار غير طبيعي ، يرسل المهاجم الإلكتروني إشارة إلى آلية التعثر لقطع الدائرة.

سيناريوهات التطبيق من MCB

تستخدم MCBs على نطاق واسع في النظم الكهربائية في المناطق السكنية والتجارية والصناعية لحماية الدوائر والمعدات من الأضرار الناجمة عن التيارات غير الطبيعية. عادة ما يتم تثبيتها في مربعات التوزيع أو لوحات التبديل أو خزائن التحكم وتستخدم كتبديل رئيسي أو مفتاح فرع للدائرة.

اختيار وتثبيت MCBs

1. الإصلاح: عند اختيار MCBs ، تحتاج إلى النظر في عوامل مثل التيار المقدر للدائرة ، ومستوى الجهد ، وخصائص الحماية ، وما إذا كانت حماية التسرب مطلوبة. من المهم أيضًا التأكد من إكمال STB1-63 Miniature Circuit مع معايير ولوائح السلامة الكهربائية المحلية.

2. التثبيت: يتم تثبيت قواطع الدائرة المصغرة STB1-63 في بيئة جافة وتهوية خالية من الغازات التآكل وتأكد من سلكها بشكل صحيح وأمان. أثناء التثبيت ، ينبغي ملاحظة لوائح السلامة الكهربائية ذات الصلة وإجراءات التشغيل.
