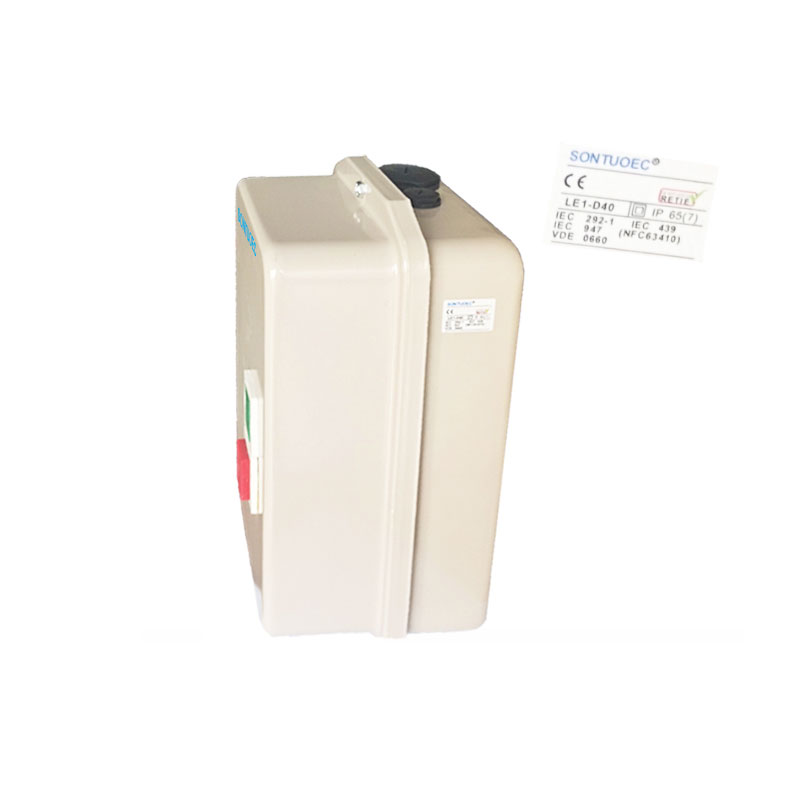

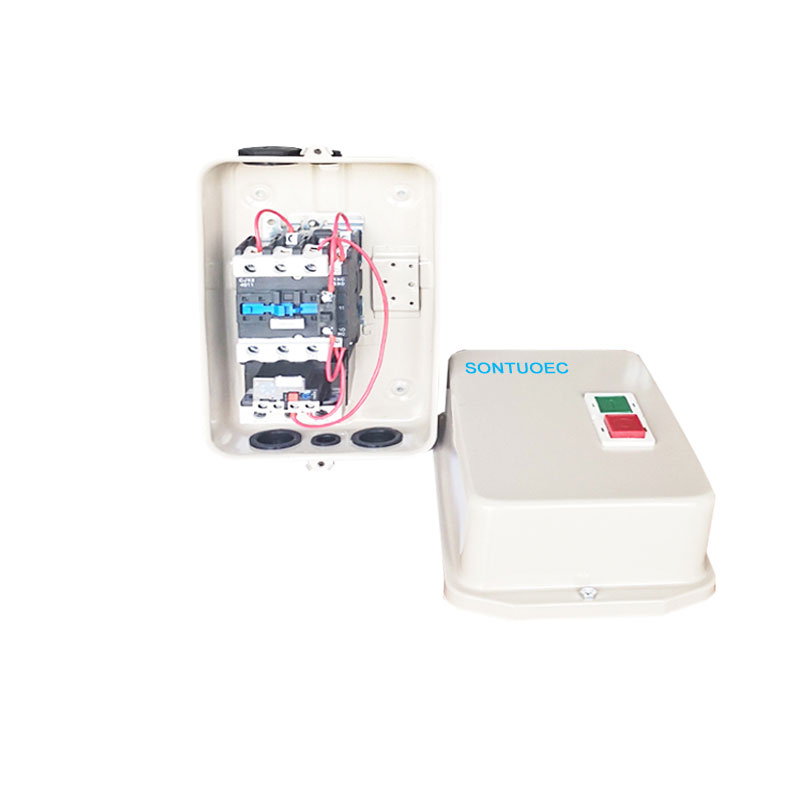

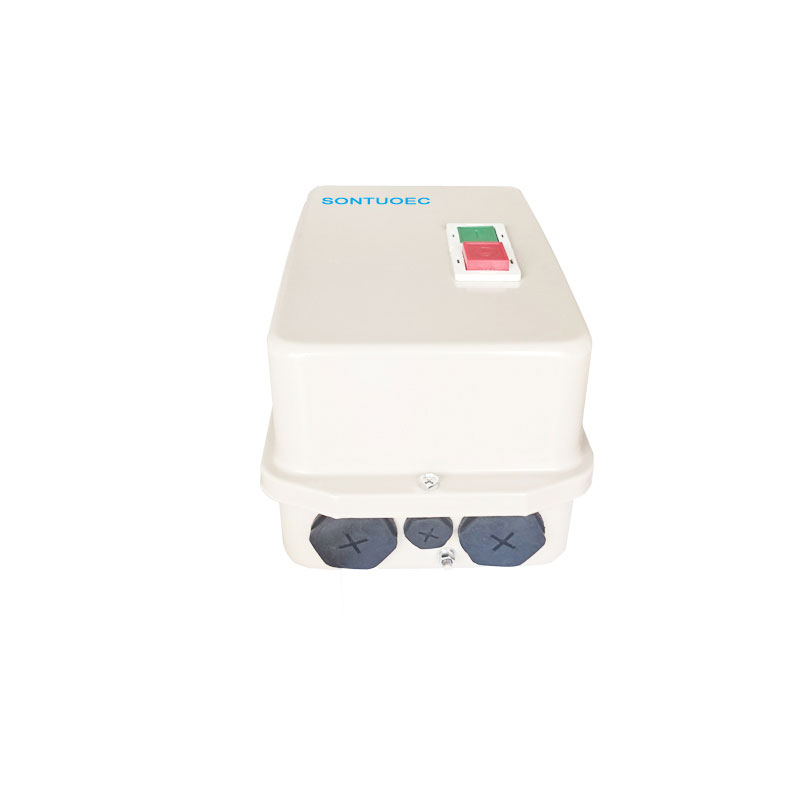

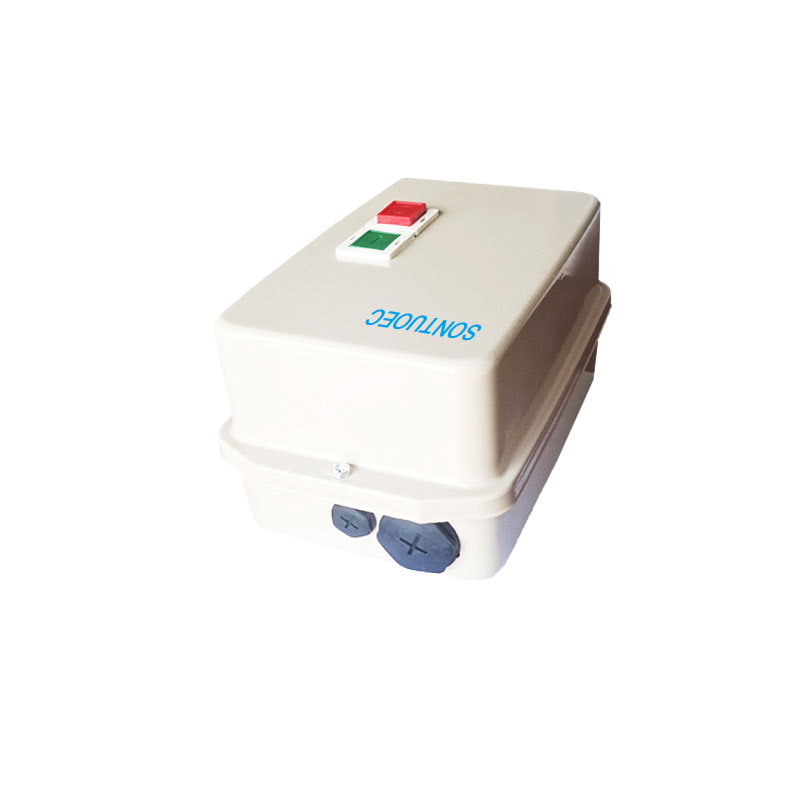

SLE1-D Series Starter Starter

SLE1-D Series Magnetic Starter عبارة عن جهاز تحكم كهربائي يعمل على بدء تشغيل المحرك الكهربائي وإيقافه بواسطة القوة الكهرومغناطيسية. عادةً ما يحتوي على ملف كهرومغناطيسي ، عند تنشيطه ، ينتج مجالًا مغناطيسيًا يجذب حركة قلب الحديد ، الذي يدفع إغلاق أو كسر الاتصالات لتحقيق السيطرة على المحرك.

نموذج:SLE1-D

إرسال استفسار

وصف المنتج

تحديد

وضع المنتج رقم وخصوصية	SLE1-09 و 12	مزدوج في sugge ، محمية TOLP429 (3) أو ، F659 (4)
العلبة	SLE1-18 و 25	مضاعفة في sugate ، محمية TOLP427 (3) أو ، F5577 (4)
	SLE1-32 و 95	ماتال ، LP65 إلى 559
التحكم (2 أزرار الدفع moufited غطاء العلبة)	SLE1-32 و 95	1 زر البدء الأخضر "1" ، توقف/Teset buttion "O"
الاتصالات	SLE1-32 و 95	اتصالات الطاقة الكهربائية والتحكم في الاتصالات الترويجية

المعلمات الفنية الرئيسية:

يكتب		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) الطاقة المقيدة (AC-3) IEC60947-4	220 فولت	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) الطاقة المقيدة (AC-3) IEC60947-4	380 فولت	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
التيار المعاد تراجع (AC-3) GB14048.4	220 فولت	9	12	15	21	26	36	52	63	75	86
التيار المعاد تراجع (AC-3) GB14048.4	380 فولت	9	12	16	21	25	37	43	59	72	85
تيار التدفئة المعاد (أ)			25	32	40	50	60	80		125
تم إعادة صياغتها فولجري (V) 660
اتصال Auxicary AC-15	اتصال	معيار	1no				1NO+1NC
	التيار المعيد (أ)	220 فولت	1.6
	التيار المعيد (أ)	380 فولت	0.95
Suitabie المرحلات الحرارية		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
تصنيف العلبة		LP65

مبدأ التشغيل

يعتمد مبدأ العمل في سلسلة SLE1-D المغناطيسية على تفاعل الحث الكهرومغناطيسي والقوة الكهرومغناطيسية. عندما يتم تنشيط مصدر طاقة التحكم ، يولد الملف الكهرومغناطيسي مجالًا مغناطيسيًا ، يجذب قلب الحديد لتحريك جهات الاتصال وإغلاقه ، ويتم تزويد المحرك بالطاقة ويبدأ في التشغيل. عندما يتم إلغاء تنشيط إمدادات طاقة التحكم ، يختفي المجال المغناطيسي ، ويتم إعادة ضبط النواة الحديدية تحت عمل الربيع ، ويتم كسر جهات الاتصال ويتوقف المحرك.

الأنواع والميزات

هناك أنواع مختلفة من المبتدئين المغناطيسي SLE1-D ، مثل مبتدئين مباشرة على الإنترنت (DOL) SLE1-D ، والمبتدئين في Star-Delta (Star-Delta) ، والمبتدئين في مجال التحويل التلقائي وما إلى ذلك. أنواع مختلفة من المبتدئين المغناطيسيين SLE1-D لها خصائص ونطاق للتطبيق.

1. توجيه على الإنترنت (DOL) SLE1-D بداية مغناطيسية:

بنية بسيطة ، تكلفة منخفضة.

مناسبة لبدء ووقف السيطرة على محركات الطاقة الصغيرة.

2. Star-Delta (Star-Delta) بداية:

عن طريق تغيير أسلاك المحرك ، فإنه يدرك الغرض من الحد من الجهد والتيار أثناء البداية.

مناسبة للتحكم في بدء تشغيل محرك الطاقة المتوسطة.

3. مبتدئ في التحول:

يستخدم التحول التلقائي لتقليل الجهد والتيار عند بدء تشغيل محرك.

ينطبق على السيطرة على محركات الطاقة العالية.

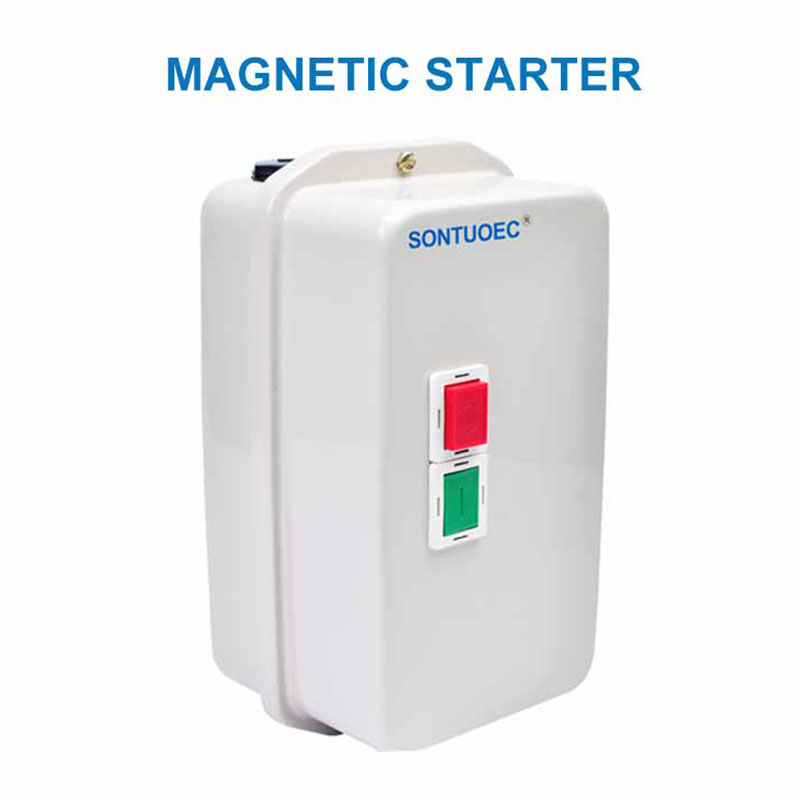

SLE1-D Series Magnetic Starter

سيناريوهات التطبيق

تستخدم المبتدئين المغناطيسيين SL1-D على نطاق واسع في مختلف التطبيقات الصناعية والتجارية مثل التصنيع والبناء والزراعة والنقل. يتم استخدامها للتحكم في أنواع مختلفة من المحركات مثل المحركات غير المتزامنة ثلاثية الطور ، ومحركات التيار المستمر ، وما إلى ذلك للإنتاج الآلي والتحكم عن بعد في المعدات.
