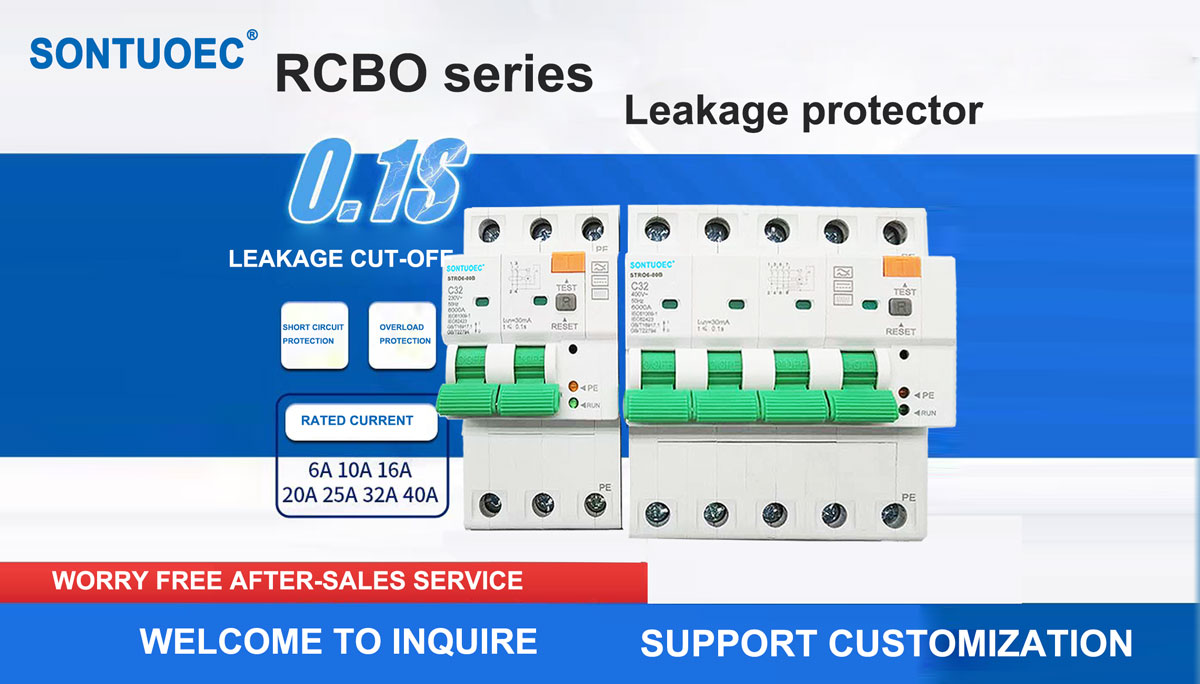

RCBO B Model 2P 4P قاطع الدائرة الحالي المتبقي

Sontuoec هي واحدة من الموردين الصينيين/ الشركات المصنعة RCBO B Model 2P 4P تم العمل على نموذج قاطع الدائرة الحالي المتبقي على النوع A ، بالإضافة إلى التيارات المتبقية الناعمة DC ، التيارات المتبقية التي قد تنتج عن تصحيح الدوائر والتيارات المتبقية AC عالية التردد. عادةً ما يتم استخدامه في مجال محطة إعادة الشحن ، والأجهزة الطبية والأدوات ، وأجهزة التحكم ، ومحركات السرعة المتغيرة ، ورسوم الخليط والمزولات (DC) ... stro6-80b مع معيار IEC/EN61009-1 و IC/EN62423.

نموذج:STRO6-80B

إرسال استفسار

وصف المنتج

تحديد:

كهربائي ميزة	معيار		IEC/61009-1 ؛ و IEC/EN62423
	اكتب (شكل موجة من تسرب الأرض مستشعر)		ب (النوع الإلكتروني)
	تصنيف التيار في	A	6،10،16،20،25،32،40،63،80a
	أعمدة	P	1p+n ، 3p+n
	جهد الجهد UE	V	IP+N: 230/240V ؛ 3P+N: 400/415V
	حساسية مصنفة	A	0.03،0.1،0.3
	عزل الجهد واجهة المستخدم	V	500
	تصنيف صنع المتبقية و	A	500 (في = 25A/40A)
	كسر القدرة أنا م	A	630 (في = 63A)
	تيار الدائرة القصيرة I C	A	10000
	SCPD FUSE	A	10000
	وقت الاستراحة تحت i n	s	≤0.1
	التردد المقنن	هرتز	50
	الدافع المقنن صمد أمام الجهد (1.2/5.0) UIMP	V	4000
ميكانيكاي سمات	جهد اختبار العزل الكهربائي في Ind. فريد. لمدة 1 دقيقة	كيلو فولت	2.5
	درجة التلوث		2
	الحياة الكهربائية		2000
	Mechanicai iife		10000
	مؤشر خطأ الحالي		نعم
	درجة الحماية		IP20

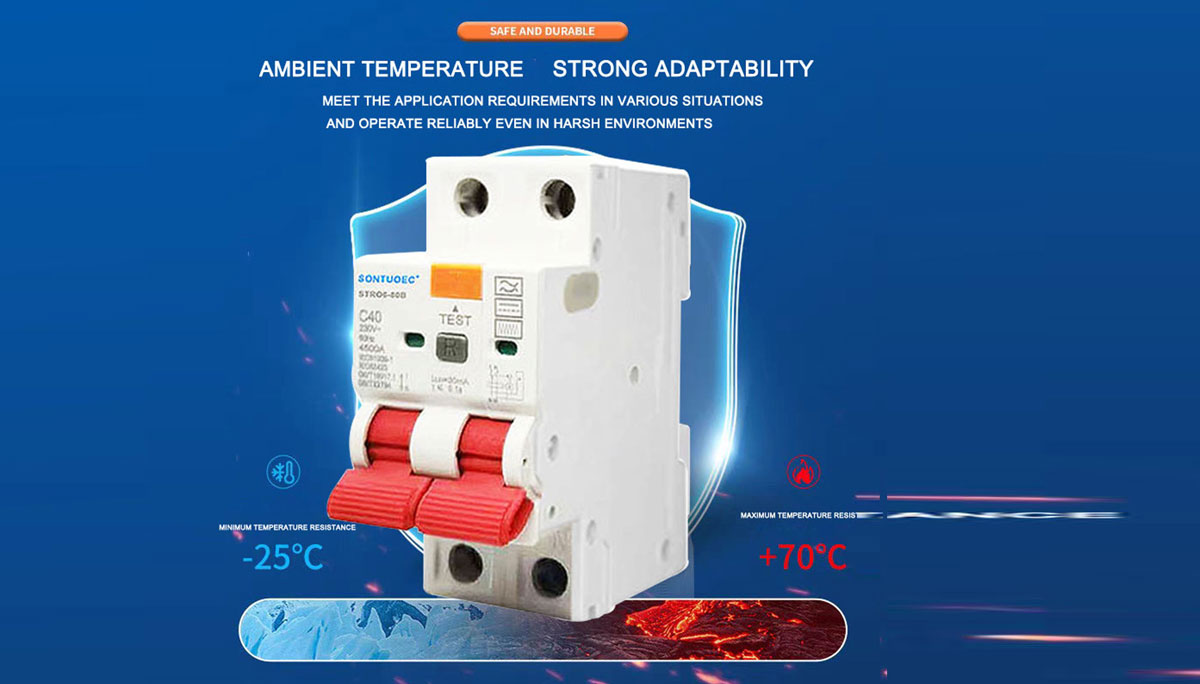

	درجة الحرارة المحيطة (مع متوسط اليومية 35)	درجة مئوية	-40 ~+55 درجة مئوية
	درجة حرارة التخزين	درجة مئوية	-40 ~+70 درجة مئوية

RCBO Stro6-80B هناك العديد من الوظائف الرئيسية على النحو التالي

حماية التحميل الزائد: عندما يتجاوز التيار في الدائرة القيمة المقدرة لـ Stro6-80B RCBO ، فإنه سيقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع الدائرة والمعدات من ارتفاع درجة الحرارة ، وبالتالي تجنب الحريق والأضرار.

حماية الدائرة القصيرة: عندما تحدث دائرة قصيرة في الدائرة ، فإن RCBO Stro6-80B سوف تقطع بسرعة الدائرة لمنع تيار الدائرة القصير من التسبب في أضرار جسيمة للدائرة والمعدات.

حماية التسرب: RCBO Stro6-80B قادر على اكتشاف التيار المتبقي (أي ، تيار التسرب) في الدائرة. عندما يتجاوز التيار المتبقي عتبة SET ، فإن قاطع الدائرة الحالي RCBO B 2P 4P سيقطع الدائرة في فترة زمنية قصيرة جدًا لمنع حوادث الصعق والحرائق الكهربائية.

مبدأ تشغيل Stro6-80B RCBO

يحتوي RCBO STRO6-80B على كاشف رحلة مغناطيسي حراري داخلي (للحماية الزائدة والحماية من الدائرة القصيرة) وكاشف تيار متبقي (لحماية التسرب). عندما يكون التيار الحالي أو المتبقي في الدائرة غير طبيعي ، فإن المهاجم المقابل يؤدي إلى آلية التعثر في RCBO Stro6-80B ، مما يجعله يقطع الدائرة بسرعة.

1. Tripper المغناطيسي الخارق: يستخدم الحرارة والمجال المغناطيسي المتولد عندما يمر التيار عبر الموصل لتشغيل التعثر. عندما يكون التيار مرتفعًا جدًا ، يرتفع الموصل وينشئ مجالًا مغناطيسيًا ، مما تسبب في ثنائي المعبقة داخل المهاجم المغناطيسي الحراري للثني أو المغناطيس لجذب قلب الحديد ، مما يؤدي إلى آلية التعثر.

2. كاشف التيار المحدد: يستخدم محول تيار تسلسل صفري للكشف عن التيار المتبقي في الدائرة. عندما يتجاوز التيار المتبقي عتبة المجموعة ، سيرسل كاشف التيار المتبقي إشارة إلى آلية التعثر لقطع الدائرة.

ميزات Stro6-80B RCBO

التكامل متعدد الوظائف: يدمج RCBO Stro6-80B RCBO وظائف حماية الدائرة القصيرة والدوائر القصيرة ، وتبسيط تصميم وتركيب الأنظمة الكهربائية.

الحساسية العالية: يمكن لـ Stro6-80B RCBOs اكتشاف وقطع التيارات غير الطبيعية والموضعية بسرعة في الدائرة ، مما يوفر حماية موثوقة.

سهل التثبيت والصيانة: عادة ما يتم تعديل RCBOs Stro6-80B لسهولة التثبيت والصيانة.

السلامة العالية: يتم اختبار STRO6-80B RCBOs بدقة واعتماد على السلامة العالية والموثوقية لضمان التشغيل الآمن للأنظمة الكهربائية.

سيناريوهات تطبيق Stro6-80B RCBO

تستخدم RCBOs Stro6-80B على نطاق واسع في النظم الكهربائية في القطاعات السكنية والتجارية والصناعية ، وخاصة تلك التي تتطلب حماية متزامنة الحمل الزائد ، الدائرة القصيرة وتسرب الأرض. عادة ما يتم تثبيتها في صناديق التوزيع أو لوحات التبديل أو خزائن التحكم لحماية الدوائر والمعدات من الأضرار الناجمة عن التيار والجهد غير الطبيعي ، ولمنع الصعق الكهربائي.
