LC1-N TYPE TYPE AC

تعتبر موصلات AC Type LC1-N مناسبة للاستخدام في الدوائر مع AC 50Hz أو 60 هرتز ، والفولتية تصل إلى 660 فولت (حتى 690 فولت لبعض النماذج) والتيارات التي تصل إلى 95 أ. يتم استخدامه لتوصيل الدوائر وكسرها على مسافات طويلة ، وكذلك في كثير من الأحيان البدء والتحكم في محركات التيار المتردد.

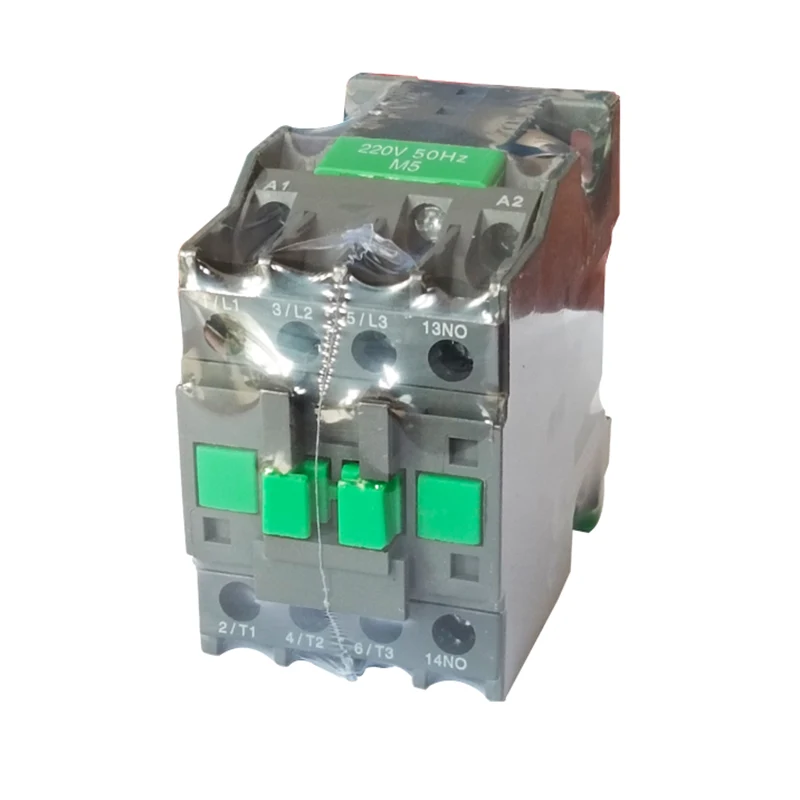

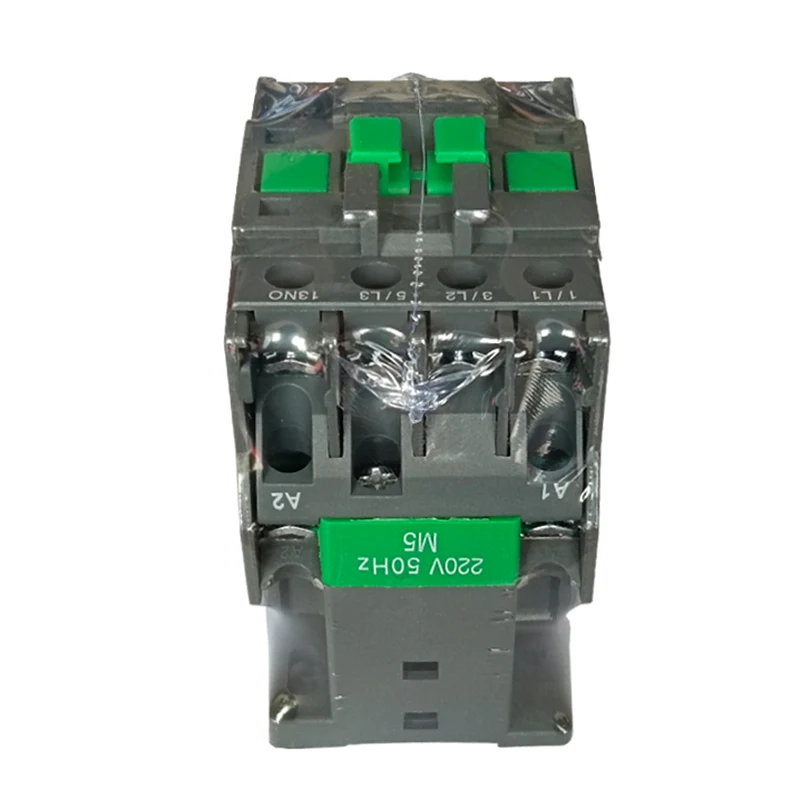

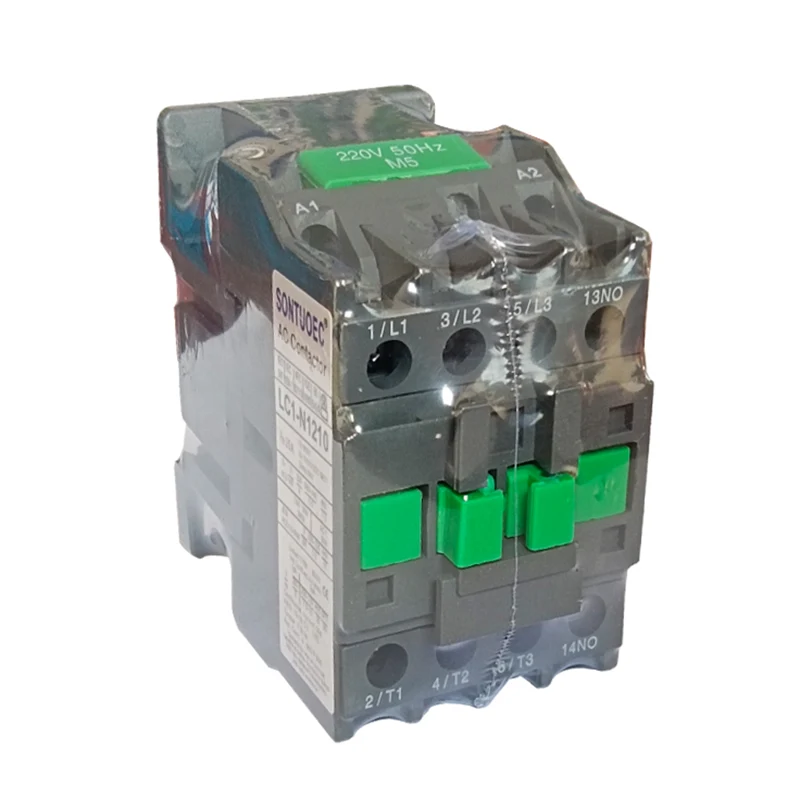

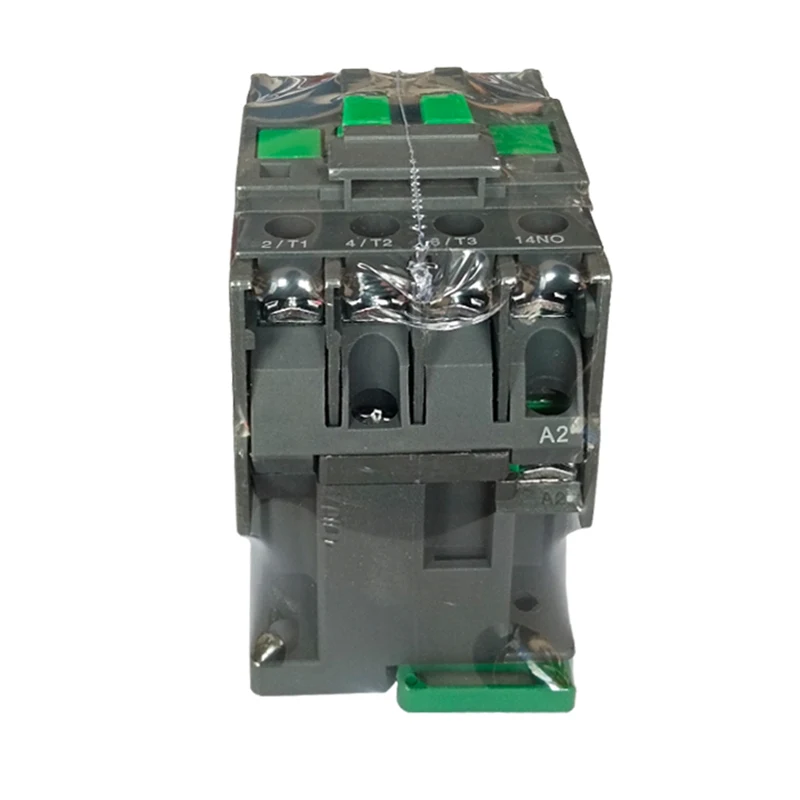

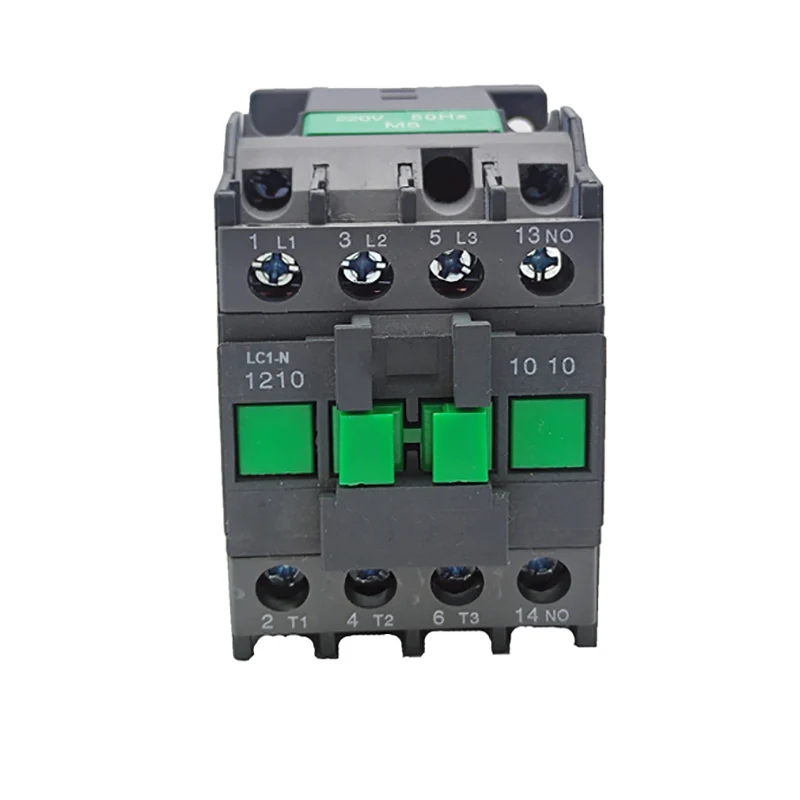

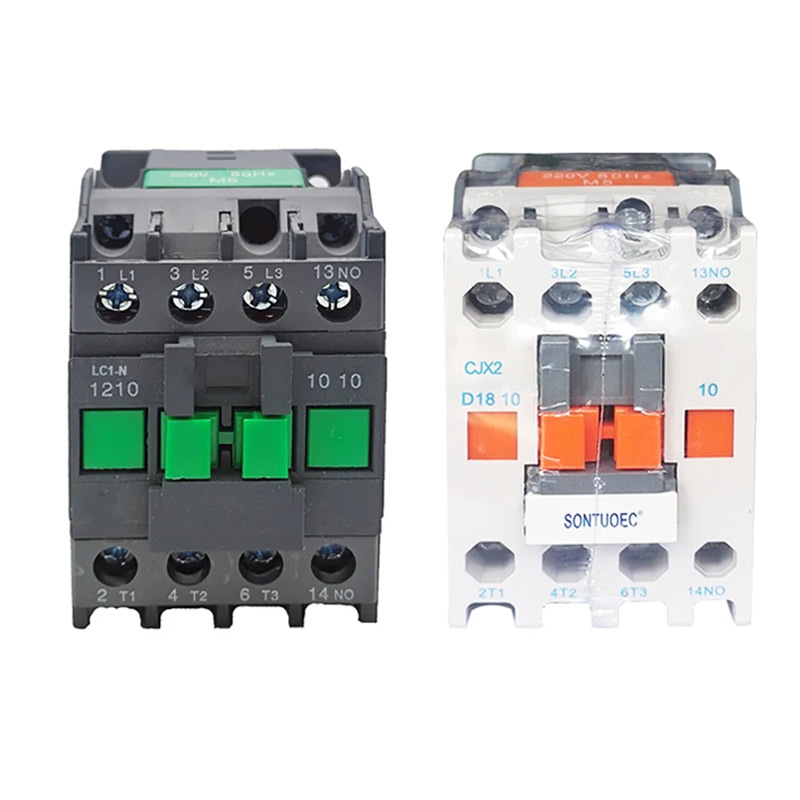

نموذج:LC1-N1210

إرسال استفسار

وصف المنتج

يكتب		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
تصنيف العمل الحالي (أ)	AC3	9	12	18	25	32	40	50	65	80	95
تصنيف العمل الحالي (أ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
تصنيفات القوة القياسية من 3 مراحل Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 فولت	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
تيار الحرارة المقنن (أ)		20	20	32	40	50	60	80	80	125	125
الحياة الكهربائية	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
الحياة الكهربائية	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
الحياة الميكانيكية (X104)		1000	1000	1000	1000	800	800	800	800	600	600
عدد جهات الاتصال	3p+لا					3p+nc+no
عدد جهات الاتصال	3P+NC					3p+nc+no

الميزات الهيكلية

التصميم المعياري: يعتمد مستوالي AC Type Type LC1-N تصميم وحدات مع مجموعة كاملة من الوظائف ، وهو مناسب للمستخدمين لاختيارهم وتجمعهم وفقًا لاحتياجاتهم.

الجهاز الكهرومغناطيسي: بما في ذلك الملف الكهرومغناطيسي ونواة الحديد ، وهو جزء مهم من المقابل ، معتمد عليه لدفع الإغلاق وانفصال جهات الاتصال.

نظام الاتصال: بما في ذلك الاتصال الرئيسي والاتصال المساعد. يتم استخدام جهة الاتصال الرئيسية لتوصيل الدائرة الرئيسية وكسرها والتحكم في التيار الأكبر ؛ جهة الاتصال المساعدة في دائرة التحكم لتلبية متطلبات طرق التحكم المختلفة.

نظام إطفاء ARC: مزود بجهاز إطفاء القوس ، عمومًا غطاء قوس الطين الطولي شبه الطولي ، ويتم تجهيزه بدائرة قوس مغناطيسي قوية لضمان أن يتم تخصيص جهات الاتصال التي تم إنشاؤها بواسطة الدائرة التي تم إنشاؤها بواسطة القوس ، وتقلل من الأضرار التي لحقت بالاتصالات.

مبدأ العملية

عندما يتم تنشيط دائرة التحكم ، يولد الملف الكهرومغناطيسي مجالًا مغناطيسيًا ، يجذب جوهر الحديد لدفع جهات الاتصال لإغلاقه ، وبالتالي توصيل الدائرة الرئيسية للضاغط. عندما يتم إلغاء تنشيط دائرة التحكم ، يختفي المجال المغناطيسي ، يتم إعادة ضبط النواة الحديدية تحت عمل الربيع ، يتم فصل التلامس ، ويتم فصل الدائرة الرئيسية للضاغط أيضًا.

المعلمات الفنية الرئيسية

جهد إمدادات الطاقة المقدرة: بما في ذلك 24 فولت ، 48 فولت ، 110 فولت ، 127 فولت ، 220 فولت ، 240 فولت ، 380 فولت ، 415 فولت ، 440 فولت ، 480 فولت ، 500 فولت ، 600 فولت ، 660 فولت وخيارات أخرى.

جهد الشفط: عادة (0.85 ~ 1.1) مرور جهد توريد التحكم المقدر.

الجهد التحرير: عادة (0.2 ~ 0.75) مرورات جهد إمداد التحكم المقدر.

وقت الشفط: اعتمادًا على النموذج ، يختلف وقت الشفط ، عادة ما بين 12 ~ 35ms.

وقت الإصدار: مرة أخرى ، يختلف وقت الإصدار اعتمادًا على النموذج ، بشكل عام بين 4 ~ 20ms.

الحياة الكهربائية: في فئة الاستخدام AC-3 ، يمكن أن تكون الحياة الكهربائية مئات الآلاف من المرات إلى ملايين المرات.

الحياة الميكانيكية: الحياة الميكانيكية عادة ما تكون في نطاق الملايين إلى 10 ملايين دورة.

LC1- N Type AC Contactor
