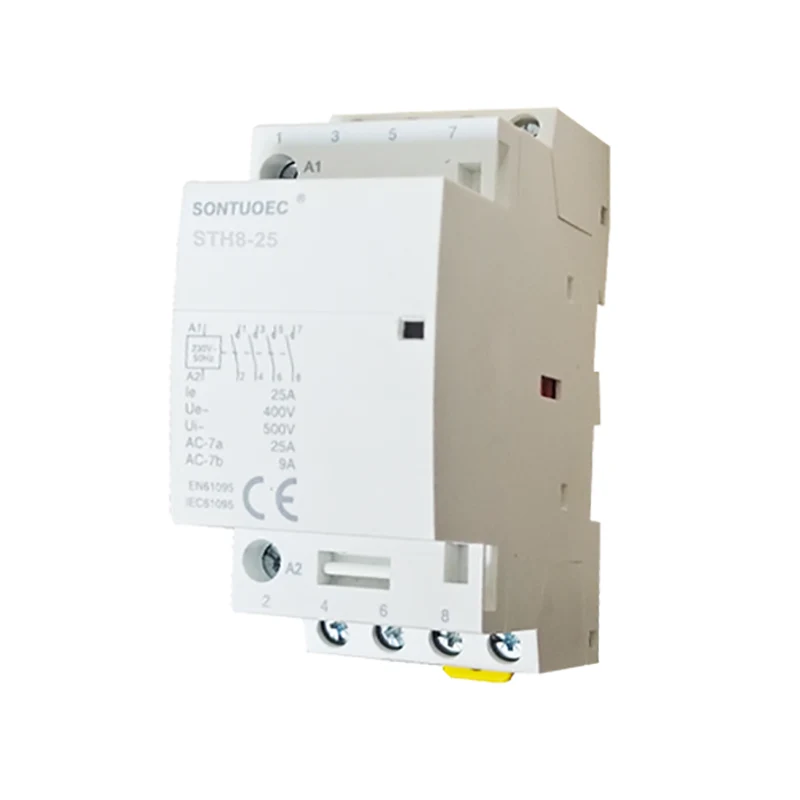

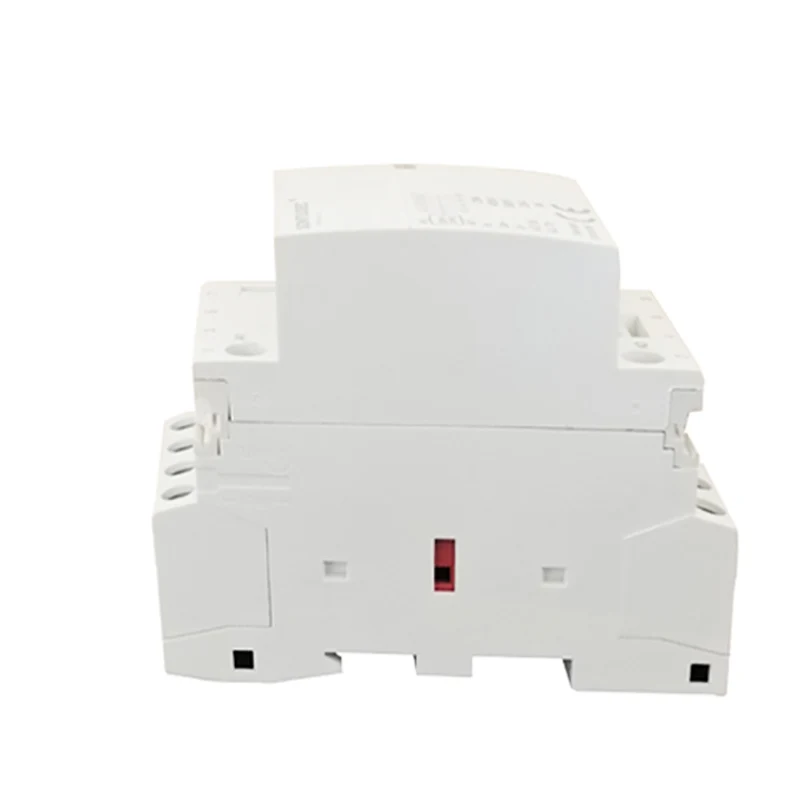

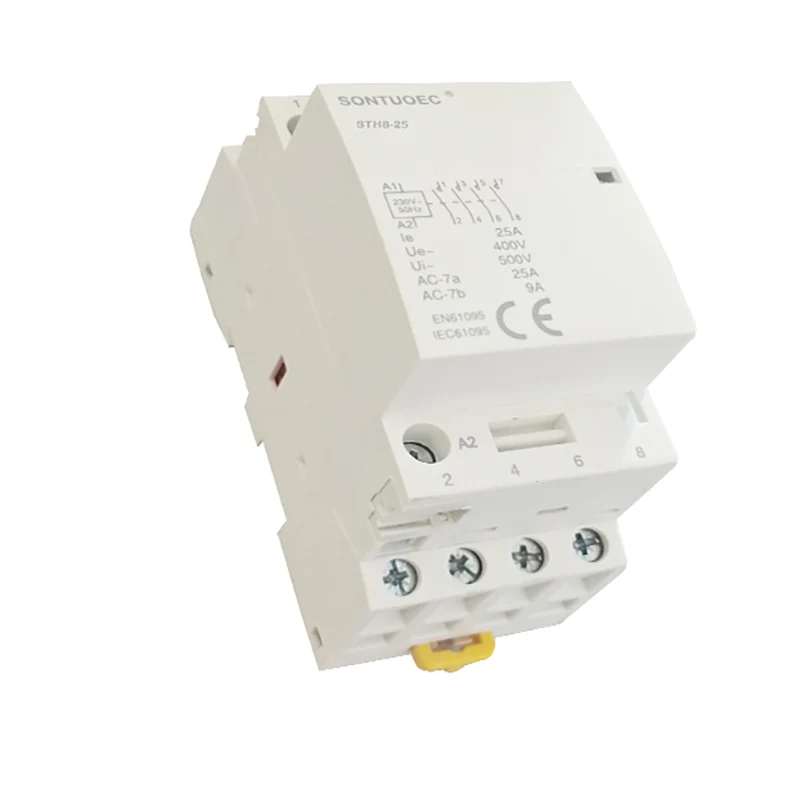

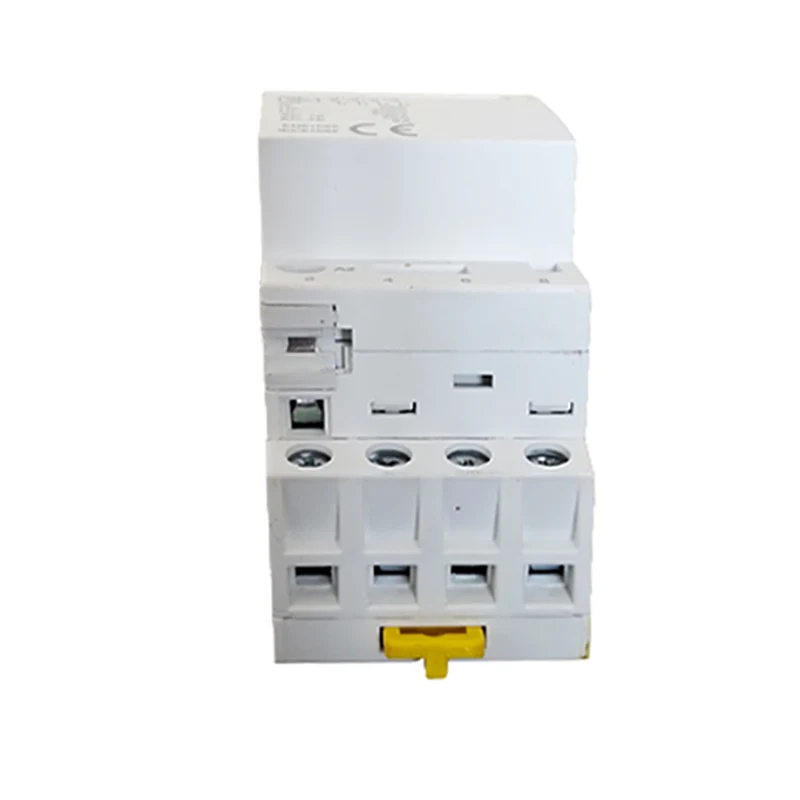

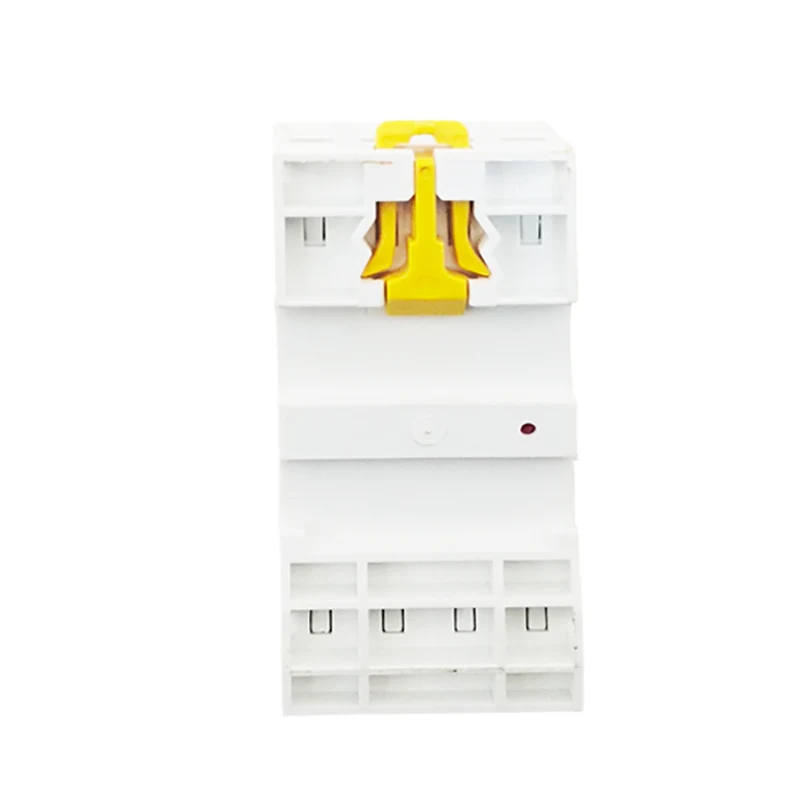

موصل AC الأسرة

يكتب					العرض في 9mm الوحدات النمطية
1p	التصنيف (LN) AC-7a	التصنيف (LN) AC-7a	يتحكم الجهد االكهربى (VAC) (50 هرتز)	اتصال
	16 أ	6A	24	1no	2
	20A	7A	110	1nc
	25A	9A	230
2p
	16 أ	6A	24	2NO	2
	20A	7A	110	1NO+1NC
	25A	9A	230	2nc
	32A	12 أ	24	2NO	4
	40A	18A	110	1NO+1NC
	63A	25A	230	2nc
	100A	_	24		6
			110	2NO
			230
3P
	16 أ	6A	24	3NO	4
	20A	7A	110	3NC
	25A	9A	230
	32A	12 أ	24	3NO	6
	40A	18A	110	3NC
	63A	25A	230
4p
	16 أ	6A	24	4no	4
	20A	7A	110	4nc
	25A	9A	230	2NO+2NC 3NO+1NC
	32A	12 أ	24	4no	6
	40A	18A	110	4nc
	63A	25A	230	2NO+2NC 3NO+1NC
	100A	_	24	4no	12
			110
			230

الهيكل الرئيسي

يتكون موصل AC المنزلي عادة من الأجزاء التالية:

نظام الاتصال: بما في ذلك جهات الاتصال الرئيسية وجهات الاتصال الإضافية. يتم استخدام جهة الاتصال الرئيسية لتشغيل وكسر الدائرة الرئيسية ، والتي عادة ما يكون لها تيار أكبر مصنفة ؛ يتم استخدام جهة الاتصال الإضافية لتشغيل دائرة التحكم وكسرها ، والتي لها تيار أصغر.

الجهاز الكهرومغناطيسي: يتكون من النواة الحديدية ، حديد التسليح والملف. عندما يتم تنشيط الملف ، يولد النواة مجالًا مغناطيسيًا يجذب التسليح ويغلق جهات الاتصال ؛ عندما يتم إلغاء تنشيط الملف ، يختفي المجال المغناطيسي ، ويتم إطلاق محرك ، ويتم كسر جهات الاتصال.

جهاز إطفاء القوس: يستخدم لإطفاء القوس عند فصل جهات الاتصال ، مما يمنع القوس من التسبب في تلف جهات الاتصال.

الصدفة والإكسسوارات: يتم استخدام القشرة لحماية المكونات الداخلية من تأثير البيئة الخارجية ؛ تشمل الملحقات أقواس التثبيت ، المحطات ، وما إلى ذلك ، والتي تستخدم لتحقيق تثبيت وأسلاك المقاولين.

مبدأ التشغيل

يعتمد مبدأ العمل لمواجهات AC المنزلية على مبدأ الحث الكهرومغناطيسي. عندما يتم تنشيط الملف ، يولد النواة الحديدية مجالًا مغناطيسيًا يجذب التسليح ويغلق جهات الاتصال ؛ عندما يتم إلغاء تنشيط الملف ، يختفي المجال المغناطيسي ، يتم إطلاق حدة التسليح وينفصل جهات الاتصال. من خلال التحكم في تنشيط وإلغاء تنشيط الملف ، يمكن تحقيق التحكم عن بعد وحماية الدوائر المنزلية.

المعلمات الفنية

تشمل المعلمات الفنية الرئيسية لمواجهات AC المنزلية الجهد المقنن ، والتيار المقدر ، والتردد المقنن ، والتوصيل وكسر السعة وما إلى ذلك. يجب تحديد اختيار هذه المعلمات وفقًا للوضع الفعلي للدائرة المنزلية لضمان التشغيل الطبيعي والاستخدام الآمن للمتواصل.

الجهد المقنن: يشير إلى مستوى الجهد عندما يعمل الموصل بشكل طبيعي.

التيار المقنن: يشير إلى الحد الأقصى للتيار الذي يمكن للمتواصل تحمله لفترة طويلة تحت الجهد المقنن.

التردد المقنن: تواتر مصدر الطاقة عندما يعمل المقابل بشكل طبيعي.

التوصيل وكسر السعة: الحد الأقصى للتيار الذي يمكن للمتواصل الاتصال به بشكل موثوق وتكسير تحت الظروف المحددة.
