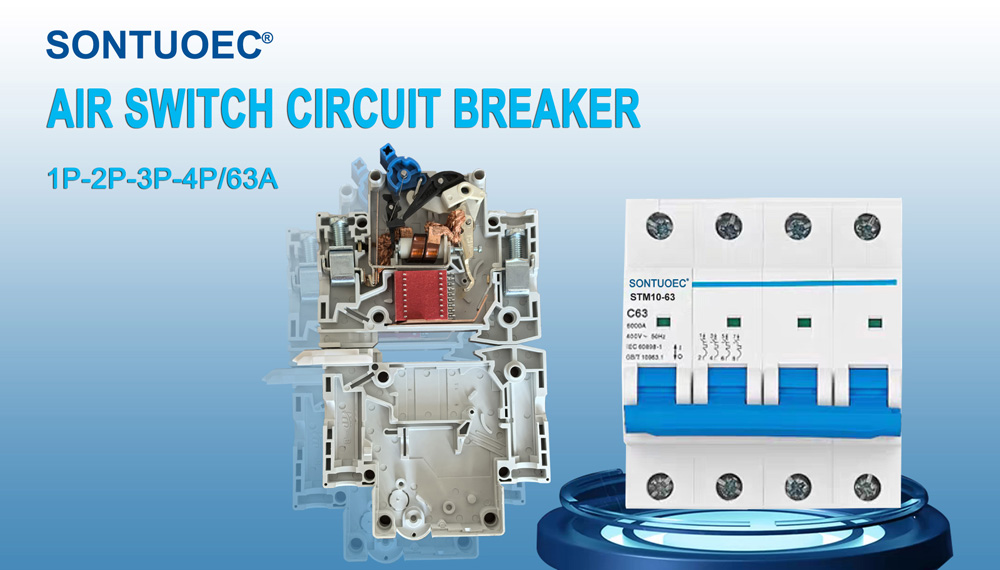

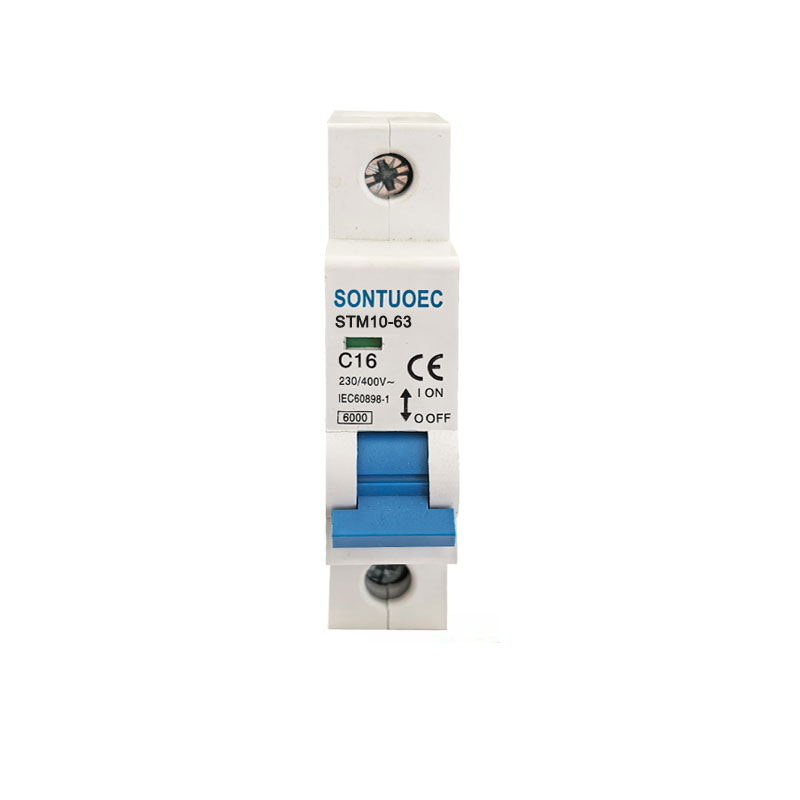

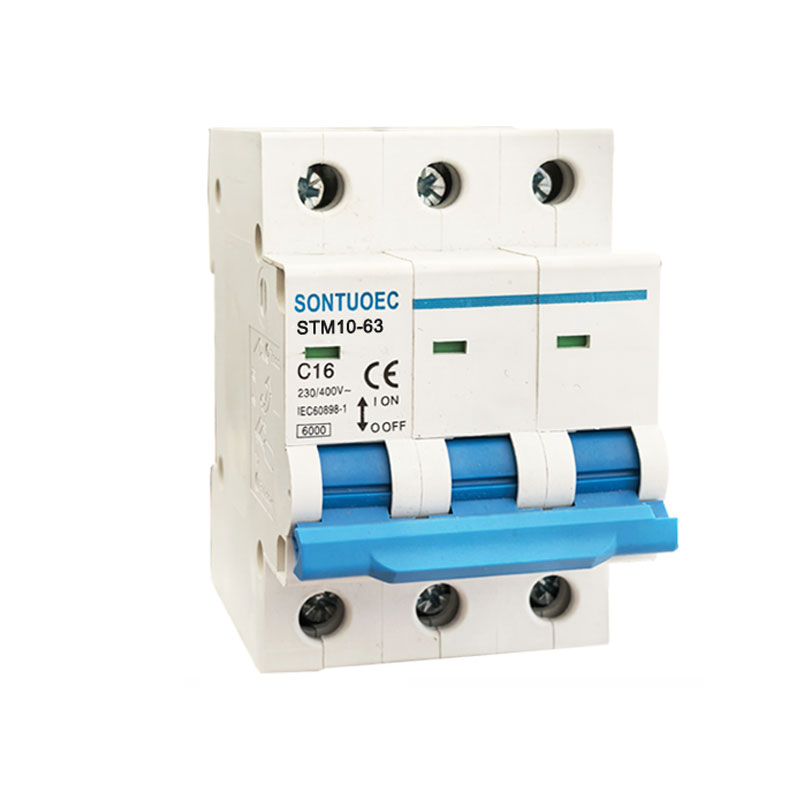

بيع المصنع مباشرة MCB Stm10-63 سلسلة 6ka قواطع دوائر مصغرة

SONTUOEC هي واحدة من الموردين / الشركات المصنعة الصينية المتخصصة في إنتاج مختلف الأجهزة الكهربائية الصغيرة سلسلة STM10-63 قاطع الدائرة المصغرة عالي الكسر يتميز بميزات الهيكل المتقدم والأداء الموثوق به وقدرة الكسر العالية والمظهر الأنيق وقشرته وأجزائه مصنوعة من مواد ذات مقاومة للصدمات وميزة مثبطات اللهب القوية. إنها مناسبة لنظام الطاقة بتردد 50 أو 60، Ue 400V وأدناه، Ui 63A وأدناه. وهي تتوافق مع المعايير IEC60898.1 وGB10963.1

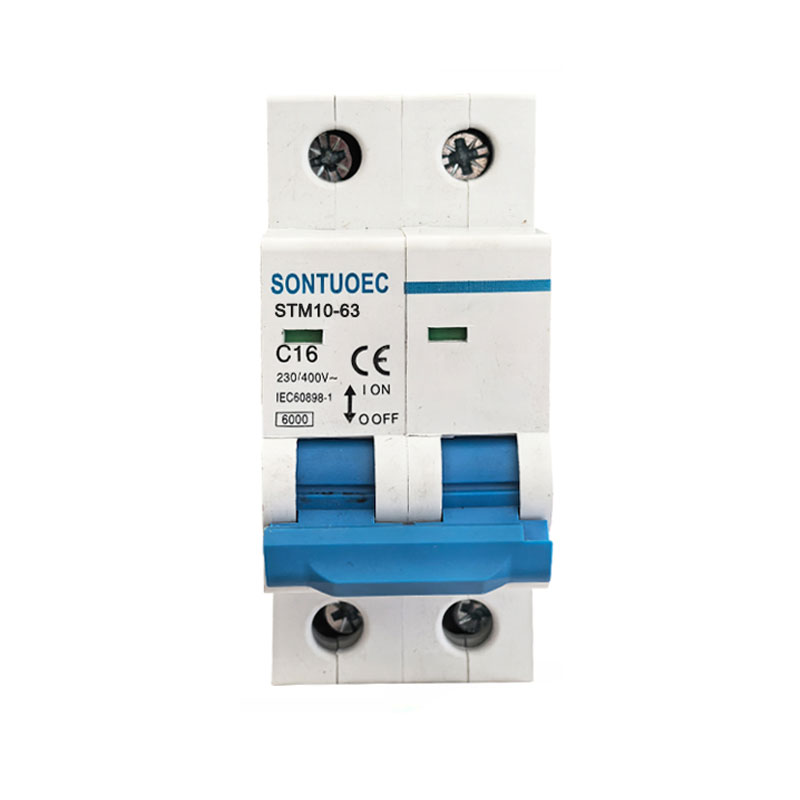

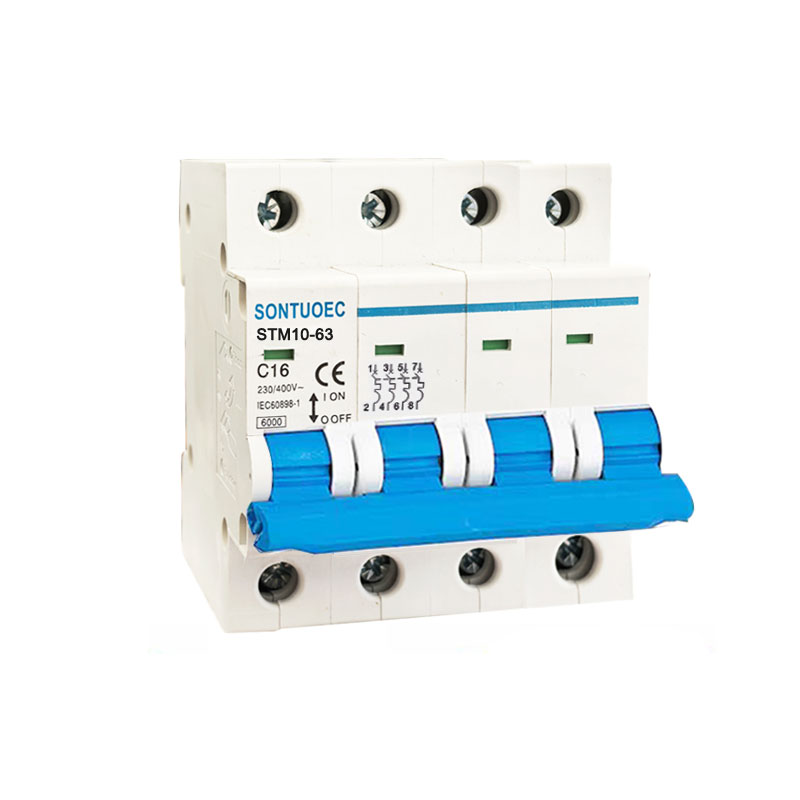

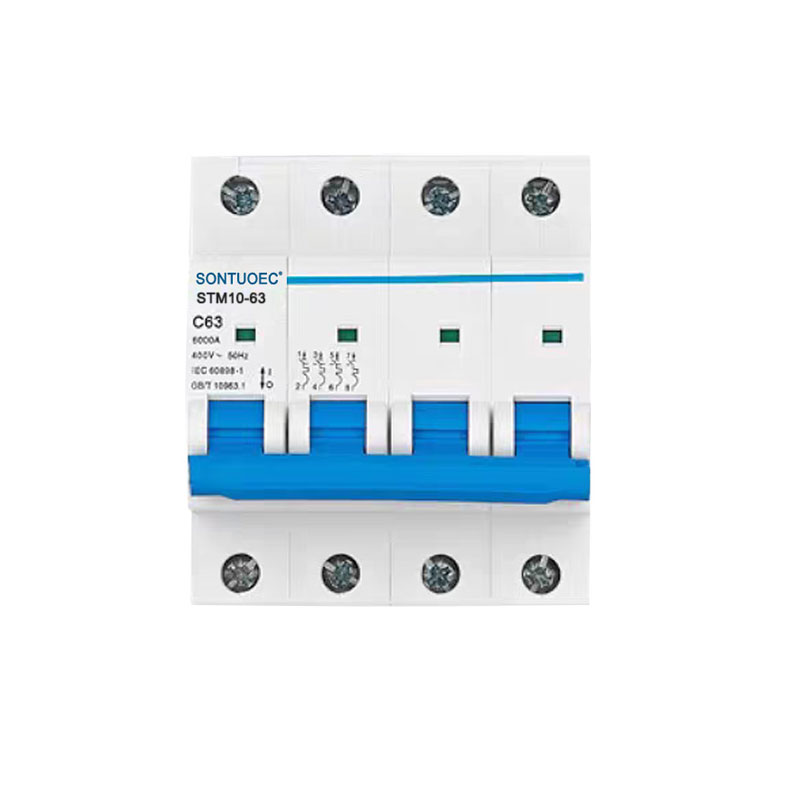

نموذج:STM10-63

إرسال استفسار

وصف المنتج

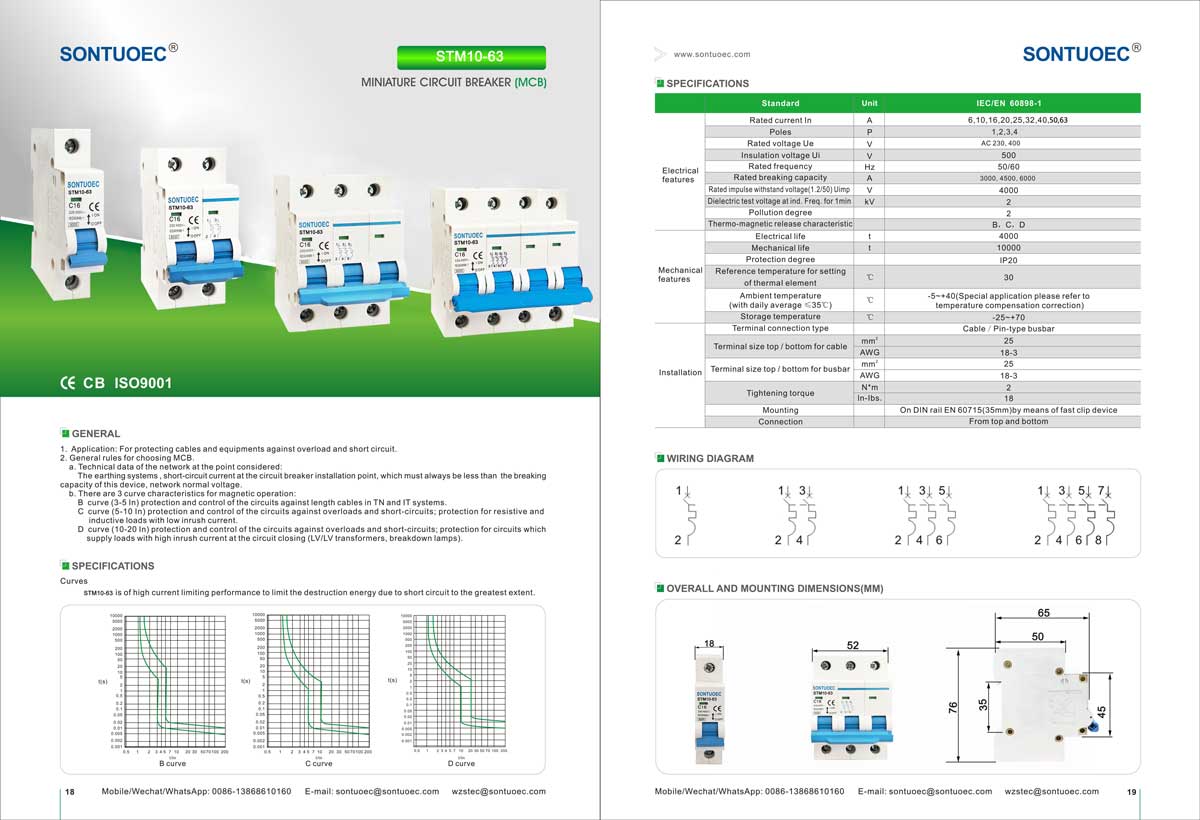

تحديد:

	معيار		إيك/إن 60898-1
كهربائي	التصنيف الحالي في	A	1,2,4,6,10,16,20,25,32,40,50,63A
سمات	البولنديين	P	1,2,3,4
	الجهد المقنن يو	V	ايه سي 230، 400
	جهد العزل واجهة المستخدم	V	500
	التردد المقدر	هرتز	50/60
	قدرة الكسر المقدرة	A	3000، 4500، 6000
	النبض المقدر يتحمل الجهد (1.2/50) Uimp	V	4000
	اختبار الجهد العازل عند التردد الصناعي لمدة دقيقة واحدة	كيلو فولت	2
	درجة التلوث		2
	خاصية الإطلاق الحراري المغناطيسي		ب، ج، د
ميكانيكية	الحياة الكهربائية	t	4000
سمات	الحياة الميكانيكية	t	10000
	درجة الحماية		IP20
	درجة الحرارة المرجعية للإعداد	درجة مئوية	30
	من العنصر الحراري	درجة مئوية	30
	درجة الحرارة المحيطة	درجة مئوية	-5~+40(تطبيق خاص يرجى الرجوع إليه
	(بمتوسط يومي ≥35 درجة مئوية)	درجة مئوية	تصحيح تعويض درجة الحرارة)
	درجة حرارة التخزين	درجة مئوية	-25~+70
تثبيت	نوع الاتصال الطرفي		كابل/دبوس من نوع بسبار
	حجم الطرف العلوي/السفلي للكابل	مم2	25
	حجم الطرف العلوي/السفلي للكابل	الفريق العامل المخصص	18 مارس
	الحجم الحراري العلوي/السفلي لشريط التوصيل	مم2	25
	الحجم الحراري العلوي/السفلي لشريط التوصيل	الفريق العامل المخصص	18 مارس
	تشديد عزم الدوران	N*m	2
	تشديد عزم الدوران	في رطل	18

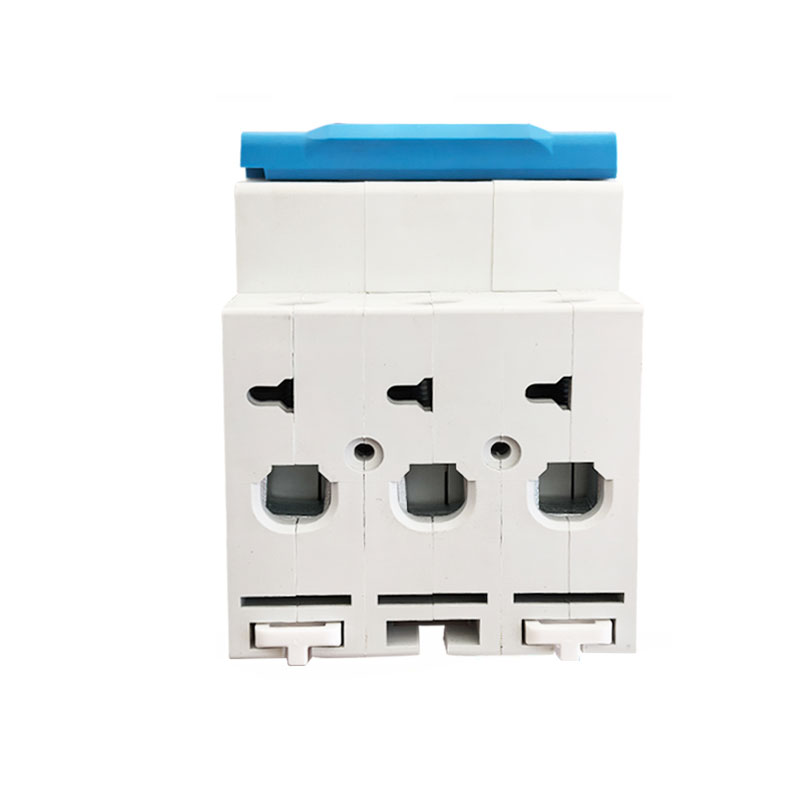

	تصاعد		على السكك الحديدية DIN EN 60715 (35 مم) عن طريق جهاز التثبيت السريع
	اتصال		من الأعلى والأسفل

الوظائف الرئيسية لقاطع الدائرة المصغرة STM10-63

1. الحماية من الحمل الزائد: عندما يتجاوز التيار في الدائرة القيمة المقدرة لـ MCB، فإن قاطع الدائرة المصغرة STM10-63 سوف يقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع ارتفاع درجة حرارة الدائرة والمعدات.

2. حماية ماس كهربائى: عندما يحدث ماس كهربائى في الدائرة، فإن قاطع الدائرة المصغرة STM10-63 سوف يقطع الدائرة على الفور لمنع تيار ماس كهربائى من إتلاف الدائرة والمعدات.

3. الحماية من التسرب (بعض MCBs لديها هذه الوظيفة): بالنسبة لـ MCBs ذات الحماية من التسرب، عندما يكون هناك تسرب في الدائرة، فإن قاطع الدائرة المصغرة STM10-63 سوف يقطع الدائرة بسرعة لحماية السلامة الشخصية.

مبدأ تشغيل MCBs

عادةً ما تحتوي لوحات MCB على كاشف رحلة مغناطيسي حراري أو إلكتروني بداخلها، والذي يستخدم لاكتشاف التغيرات في التيار في الدائرة. عندما يكون التيار غير طبيعي، يقوم المهاجم بتشغيل آلية التعثر لـ MCB، مما يتسبب في قطع الدائرة الكهربائية المصغرة STM10-63 بسرعة.

1. المهاجم المغناطيسي الحراري: يستخدم الحرارة المتولدة عندما يمر التيار عبر الموصل لتحفيز التعثر. عندما يكون التيار كبيرًا جدًا، يسخن الموصل، مما يتسبب في انحناء المعدن الثنائي الموجود داخل المهاجم المغناطيسي الحراري، وبالتالي تشغيل آلية التعثر.

2. المهاجم الإلكتروني: يستخدم المكونات الإلكترونية لاكتشاف التغيرات الحالية والتحكم في عمل آلية التعثر. عند اكتشاف تيار غير طبيعي، يرسل المهاجم الإلكتروني إشارة إلى آلية التعثر لقطع الدائرة.

سيناريوهات تطبيق MCB

تُستخدم MCBs على نطاق واسع في الأنظمة الكهربائية في المناطق السكنية والتجارية والصناعية لحماية الدوائر والمعدات من الأضرار الناجمة عن التيارات غير الطبيعية. يتم تثبيتها عادةً في صناديق التوزيع أو لوحات المفاتيح أو خزائن التحكم وتستخدم كمفتاح رئيسي أو مفتاح فرعي للدائرة.

اختيار وتركيب MCBs

1.الاختيار: عند اختيار MCBs، تحتاج إلى مراعاة عوامل مثل التيار المقنن للدائرة، ومستوى الجهد، وخصائص الحماية، وما إذا كانت الحماية من التسرب مطلوبة. من المهم أيضًا التأكد من أن قاطع الدائرة المصغرة STM10-63 المحدد يتوافق مع معايير ولوائح السلامة الكهربائية المحلية.

2. التثبيت: يجب تركيب قواطع الدائرة المصغرة STM10-63 في بيئة جافة جيدة التهوية وخالية من الغازات المسببة للتآكل والتأكد من توصيلها بشكل صحيح وآمن. أثناء التثبيت، يجب مراعاة لوائح السلامة الكهربائية وإجراءات التشغيل ذات الصلة.

التعليمات

س1. كيف يفعل مصنعك فيما يتعلق بمراقبة الجودة؟

أ. سيتم فحص جميع المنتجات بنسبة 100% قبل الشحن.

س2. هل أنت منتج أو شركة تجارية؟

ج: نحن مصنعون يتمتعون بخبرة تزيد عن 20 عامًا، ويمكننا أن نضمن أن أسعارنا مباشرة ورخيصة جدًا وتنافسية.

س3. ما هي شروط الدفع المتاحة؟

ج: نحن نقبل إيداع TT و30% ورصيد 70% مقابل نسخة من BL.

س 4. كيف هو وقت التسليم؟

أ. عادةً ما يستغرق الإنتاج حوالي 25 يومًا.

س5. قل لي مستوى الحزمة؟

أ. عادة ما تكون كرتونة، ولكن يمكننا أيضًا تعبئتها وفقًا لمتطلباتك.
