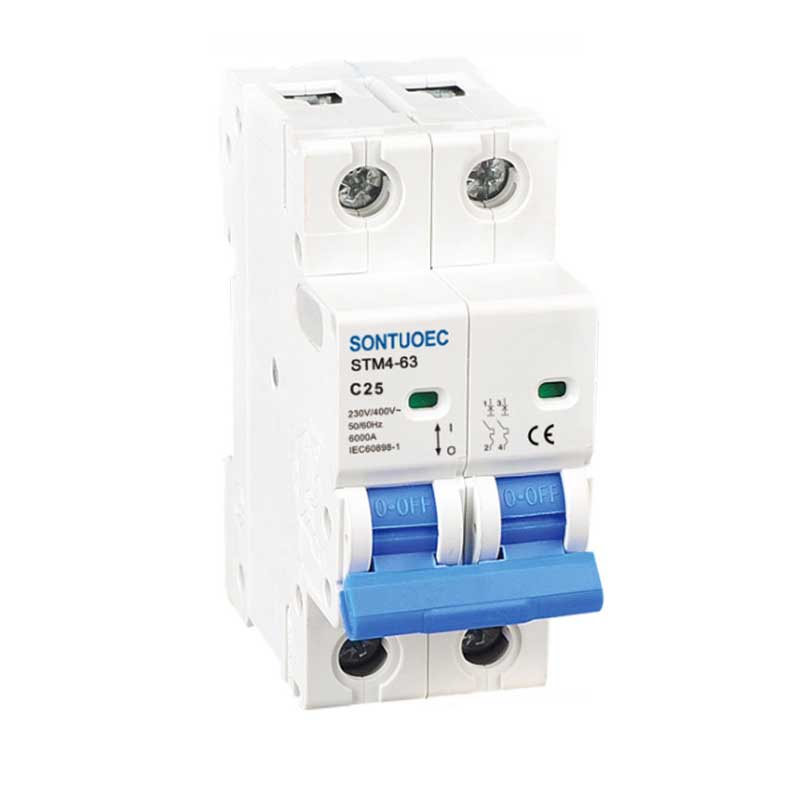

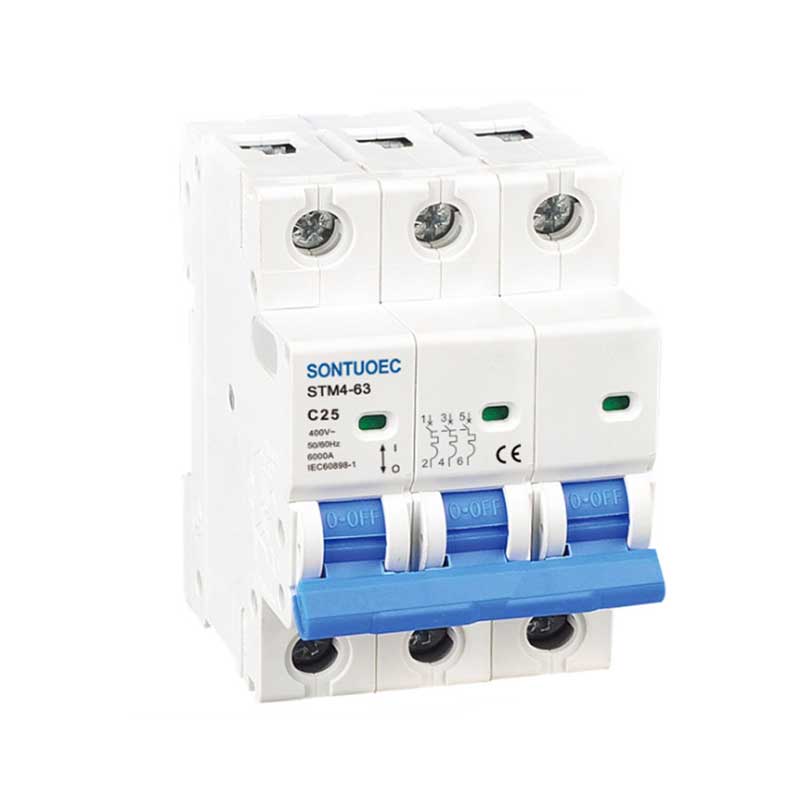

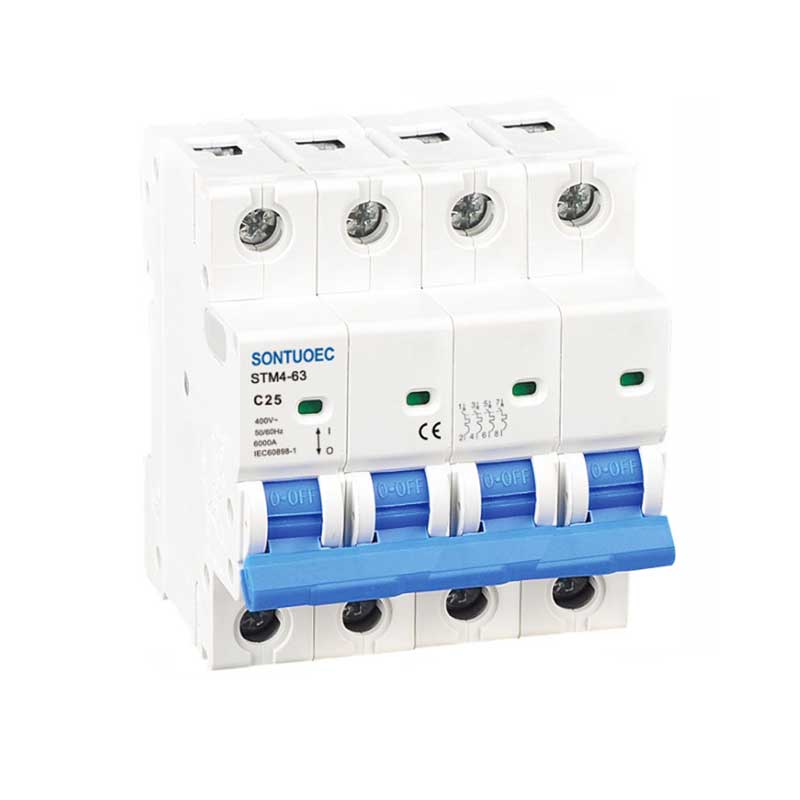

قاطع الدائرة الكهربائية

مبدأ التشغيل

يعتمد مبدأ العمل في قواطع الدائرة الكهربائية على مبادئ الحث الكهرومغناطيسي والانتقال الميكانيكي. عندما يتجاوز التيار في الدائرة القيمة المقدرة ، فإن العنصر الحراري داخل قاطع الدائرة سيؤدي إلى تسخين وينتج تشوهًا للثنائيات ، أو سيؤدي المغناطيس الكهرومغناطيسي إلى شفط ما يكفي لجعل آلية الانفصال ، وبالتالي قطع الدائرة. بالإضافة إلى ذلك ، يحتوي قاطع الدائرة أيضًا على جهاز إطفاء القوس ، والذي يمكن أن يطفئ القوس الذي تم إنشاؤه بشكل فعال عند كسر التيار ومنع القوس من الإضرار والموظفين.

المكونات الرئيسية

يتكون قاطع الدائرة الكهربائية عمومًا من نظام الاتصال ، ونظام إطفاء القوس ، وآلية التشغيل ، والمهاجم ، والقذيفة ، وما إلى ذلك. يتم استخدام نظام الاتصال لتوصيل وفصل قاطع الدائرة ؛ يتم استخدام نظام إطفاء القوس لإطفاء القوس المتولد عند كسر التيار ؛ يتم استخدام آلية التشغيل لتحقيق التشغيل اليدوي أو التلقائي لقاطع الدائرة ؛ Tripper هو الجزء الذي يؤدي إلى عمل قاطع الدائرة وفقًا لحالة الصدع في الدائرة ؛ يتم استخدام القشرة لحماية الهيكل الداخلي لقاطع الدائرة ومنع التداخل الخارجي.
