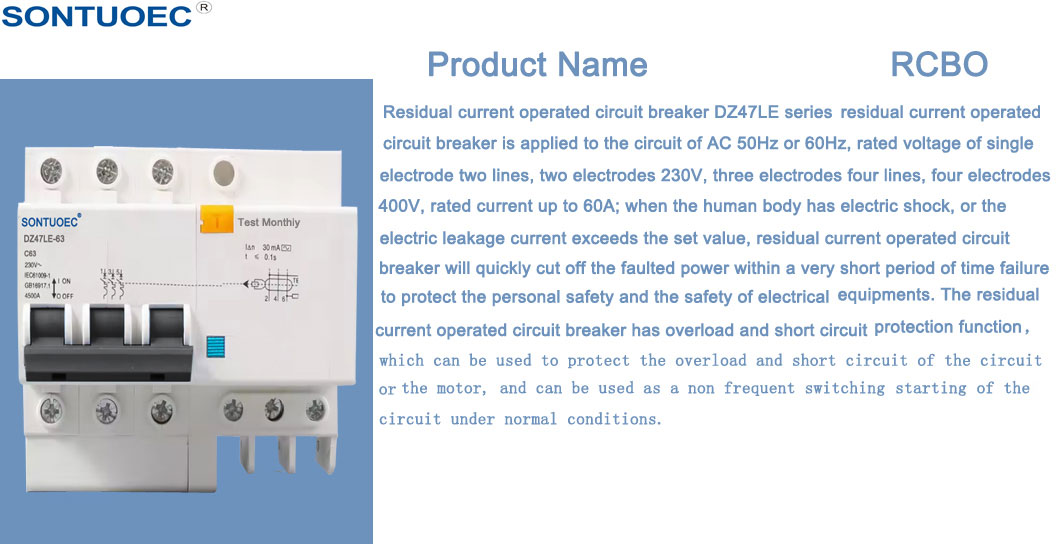

قاطع الدائرة ذو الحجم الموحد من سلسلة Dz47le-63 RCBO

1.RCBO يستخدم بشكل رئيسي في التيار المتردد 50 هرتز (60 هرتز)، الجهد المقنن 230/400 فولت، التيار المقنن 6A إلى 63A نظام توزيع محطة الجهد المنخفض. RCBO يساوي وظيفة MCB + RCD؛ يتم استخدامه للحماية من الصدمات الكهربائية وحماية الاتصال البشري غير المباشر، وحماية المعدات الكهربائية عندما يتجاوز جسم الإنسان ملامسة الكهرباء أو تسرب الشبكة الكهربائية القيمة المنصوص عليها، وحماية الحمل الزائد والدوائر القصيرة؛ ويمكن أيضًا أن يكون مشغلاً غير ترددي في الدائرة، ويستخدم على نطاق واسع في المنطقة السكنية والتجارية. يتوافق مع معيار IEC61009-1. 2.يتم استخدام MCB في التيار المتردد 50/60 هرتز، الجهد المقنن 230 فولت 3، 4 أقطاب 400 فولت، التيار المقدر إلى 63 أمبير للحماية من الحمل الزائد والدائرة القصيرة بالإضافة إلى التبديل غير المتكرر في الحالة العادية. يتم استخدامه على نطاق واسع في الصناعة والتجارة والمنزل. يتوافق هذا المنتج مع معيار IEC60898. 3.RCCB متوافق مع معايير IEC61008. يمكنه قطع دائرة العطل فورًا في حالة خطر الصدمة أو تسرب الأرض من خط الجذع. وبالتالي فهو مناسب لتجنب خطر الصدمة والحرائق الناجمة عن تسرب الأرض. ويمكن استخدامه في دوائر تصل إلى مرحلة واحدة 240 فولت، ثلاث مراحل 415 فولت، 50 أو 60 هرتز.

نموذج:DZ47LE-63

إرسال استفسار

وصف المنتج

تحديد:

RCBO

	معيار	وحدة	إيك/إن 61009-1
كهربائي	وضع		النوع الالكتروني
سمات	النوع (الشكل الموجي للتسرب الأرضي المستشعر)		أ، ايه سي
	خاصية الإطلاق الحراري المغناطيسي		ب، ج، د
	التصنيف الحالي ln	A	6,10,16,20,25,32,40,63
	البولنديين	P	1ف+ن، 3ف+ن
	الجهد المقنن يو	V	ايه سي 230، 400
	الحساسية المقدرة I△n	A	0.01، 0.03، 0.1، 0.3، 0.5
	قدرة التصنيع والكسر المقدرة l△m	A	500
	تصنيف قدرة ماس كهربائى Icn	A	6000
	وقت الاستراحة تحت I△n	S	.10.1
	التردد المقدر	هرتز	50/60
	الجهد الكهربي المقدر لمقاومة النبض (1.2/50) Uimp	V	4000
	اختبار الجهد العازل عند التردد الصناعي لمدة دقيقة واحدة	كيلو فولت	2
	جهد العزل واجهة المستخدم	V	250
	درجة التلوث		2
الميزات الميكانيكية	الحياة الكهربائية		4000
	الحياة الميكانيكية		10000
	خطأ المؤشر الحالي		نعم
	درجة الحماية		IP20
	درجة الحرارة المحيطة	درجة مئوية	-5~+40(تطبيق خاص يرجى الرجوع إليه
	(بمتوسط يومي ≥35 درجة مئوية)	درجة مئوية	تصحيح تعويض درجة الحرارة)
	درجة حرارة التخزين	درجة مئوية	-25~+70
تثبيت	نوع الاتصال الطرفي		كابل / بسبار من النوع الدبوس / بسبار من النوع U
	حجم المحطة أعلى/أسفل للكابل	مم2	25
	حجم المحطة أعلى/أسفل للكابل	الفريق العامل المخصص	5月18日
	حجم الطرف العلوي/السفلي لشريط التوصيل	مم2	25
	حجم الطرف العلوي/السفلي لشريط التوصيل	الفريق العامل المخصص	3月18日

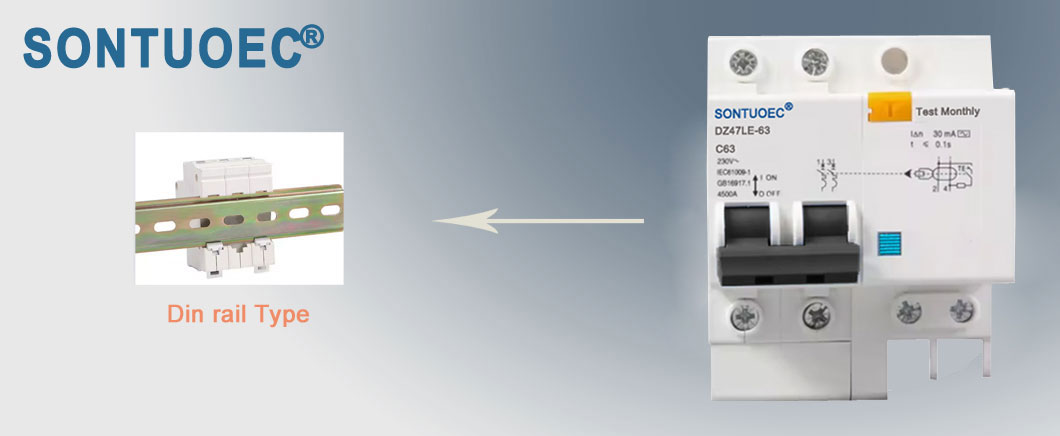

	تصاعد		على السكك الحديدية DIN EN 60715 (35 مم) عن طريق جهاز التثبيت السريع
	اتصال		من الأعلى

نظرة عامة على المنتج:

1. توفير الحماية ضد خطأ الأرض / تسرب التيار ووظيفة العزل

2. قدرة تحمل تيار ماس كهربائى عالية3. ينطبق على اتصال بسبار من النوع الطرفي والدبوس/الشوكة

5. قم بفصل الدائرة تلقائيًا عند حدوث خطأ أرضي/تيار تسرب ويتجاوز الحساسية المقدرة

6. مستقلة عن إمدادات الطاقة والجهد الخطي، وخالية من التدخل الخارجي، وتقلب الجهد.

MCB

نموذج	MCB
معيار	IEC60898-1
القطب	1ف،2ف،3ف،4ف
منحنى التعثر	ب، ج، د
قدرة الدائرة القصيرة المقدرة (Icn)	3KA، 4.5KA، 6KA، 10KA
التصنيف الحالي (في)	1,2,4,6,10,16,20,25,32,40,50,63A
الجهد المقدر (الامم المتحدة)	AC230(240)/400(415) فولت
الإصدارات المغناطيسية	منحنى B: بين 3 و5 بوصة
	منحنى B: بين 3 و5 بوصة
	C منحنى: بين 5 و 10 بوصة
	C منحنى: بين 5 و 10 بوصة
	D المنحنى: بين 10 و14 بوصة
	D المنحنى: بين 10 و14 بوصة
التحمل الكهروميكانيكي	أكثر من 6000 دورةC

RCCB


	معيار	وحدة	إيك/إن 61008-1
كهربائي	النوع (الشكل الموجي للتسرب الأرضي المستشعر)		ايه سي، أ
ميزة	التصنيف الحالي في	A	16,25,32,40,63
	البولنديين	P	2,4
	الجهد المقنن يو	V	230/400
	الحساسية المقدرة أنا ن	A	0.01,0.03,0.1,0.3
	جهد العزل واجهة المستخدم	V	500
	تصنيف صنع المتبقية و	A	630
	كسر القدرة أنا م
	ماس كهربائى الحالي أنا ج	A	4500/6000
	فتيل SCPD	A	6000
	وقت الاستراحة تحت I n	s	<0.1
	التردد المقدر	هرتز	50/60
	درجة التلوث		2
ميكانيكاI	الحياة الكهربائية	t	4000
سمات	ميكانيكا إيفي	t	20000
	خطأ المؤشر الحالي		نعم
	درجة الحماية		IP20
	درجة الحرارة المحيطة	C	من -25 درجة مئوية حتى 40 درجة مئوية
	(بمتوسط يومي 35)
	درجة حرارة التخزين	C	من -25 درجة مئوية حتى 70 درجة مئوية

التعليمات

س 1. ما هو مصطلح الدفع؟ ج: نحن نقبل إيداع TT و30% ورصيد 70% مقابل نسخة من BL

س 2. كيف هو وقت التسليم؟

أ. عادةً ما يستغرق الإنتاج حوالي 25 يومًا

س 3. أخبرني بمعيار الحزمة؟

أ. عادة ما تكون كرتونة، ولكن يمكننا أيضًا تعبئتها وفقًا لمتطلباتك.

س 4. هل تقبل استخدام شعارنا؟

أ. إذا كان لديك كمية جيدة، فلا توجد مشكلة على الإطلاق في القيام بتصنيع المعدات الأصلية.

س5. هل يمكنني أخذ بعض العينات؟

ج: نعم، نحن نؤيد أخذ عينات قبل وضع الطلب. فقط لا تتردد في الاتصال بنا إذا كان لديك أي متطلبات.

س6. هل أنت المصنع الأصلي ؟

ج: نعم، لدينا مصنعنا الخاص.

س7. كيف يمكنك التأكد من جودة المنتجات؟

ج: سنتوافق مع معايير الجودة الدولية لفحص كل منتج قبل مغادرة مصنعنا. اتصل بنا شكرًا لقراءتك. إذا كان أي منتج يلبي احتياجاتك. مرحبًا بك في إرسال بريد إلكتروني إلينا أو عن طريق Wechat وWhatsApp. نحن على يقين من أنه يمكن الاهتمام بأي معلومات لديك دون أي تأخير.
