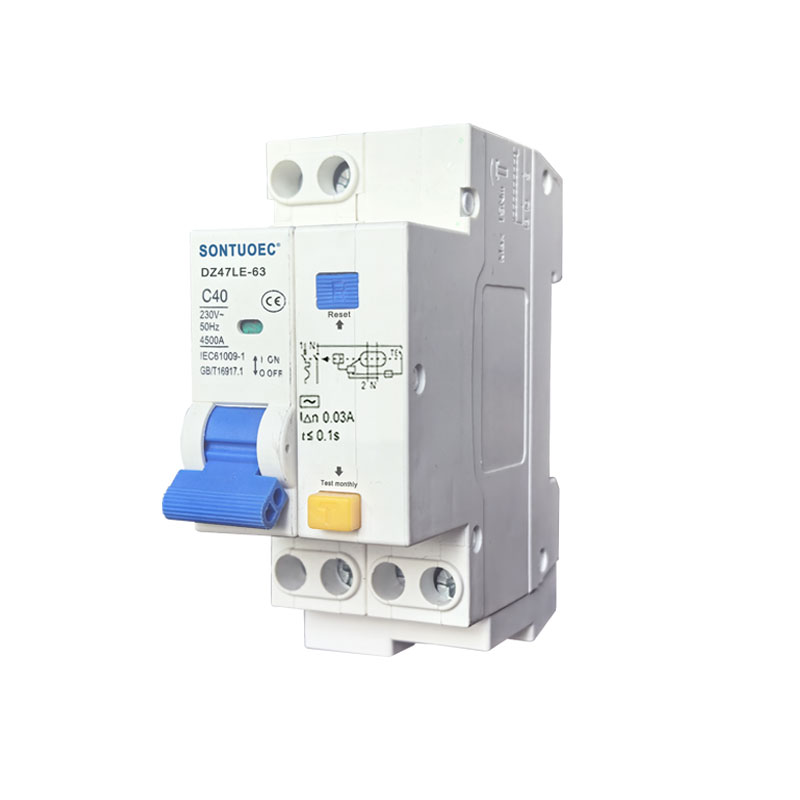

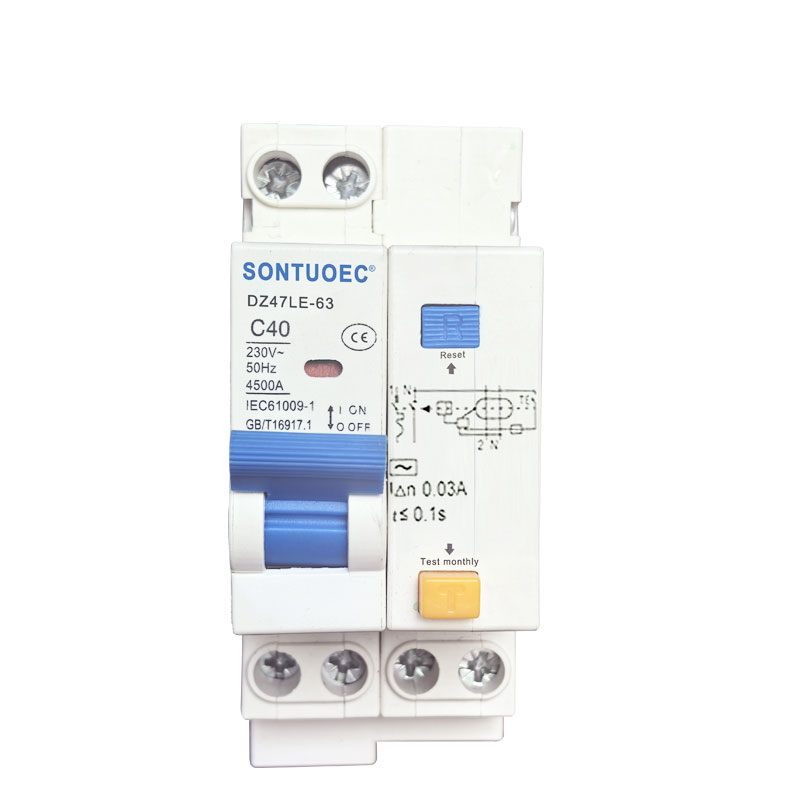

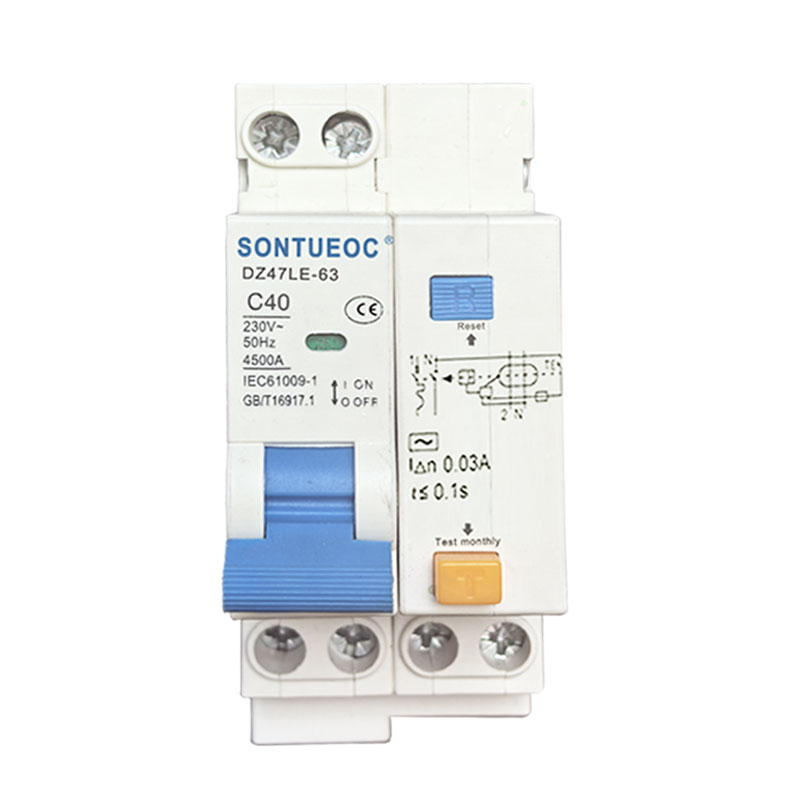

Dz47le-63 RCBO سلسلة تسرب قواطع الدائرة الحالية

SONTUOEC هي واحدة من الموردين/المصنعين الصينيين المتخصصين في إنتاج العديد من الأجهزة الكهربائية الصغيرة. DZ47LE ينطبق على خط تيار متردد 50/60 هرتز، الجهد المقدر 230 فولت لسلك أحادي القطب، أو سلكين، أو 400 فولت لـ 3 أقطاب، 3 أقطاب، 4 أسلاك. 4 أقطاب والتيار المقنن يصل إلى 63 أمبير. يمكن أن يحمي الخط والمحرك من الحمل الزائد والدائرة القصيرة ويمكن استخدامه أيضًا لتحويل الخط غير المتكرر وبدء تشغيل المحرك غير المتكرر. إنه يتوافق مع معايير IEC61009.1.

نموذج:DZ47LE-63

إرسال استفسار

وصف المنتج

المعلمات التقنية:

الجهد المقدر (الخامس)	التصنيف الحالي للحالة (A)	البولنديين	نيوترا	التصنيف الحالي (أ)	قدرة كسر الدائرة القصيرة المقدرة Icu(KA)		تصنيف الحالي تسرب كسر الحالي	التصنيف الحالي لا ينكسر التيار (مللي أمبير)
الجهد المقدر (الخامس)	التصنيف الحالي للحالة (A)	البولنديين	لينيل	التصنيف الحالي (أ)	كسر سعة وحدة العناية المركزة (KA)	كوس	(مللي أمبير))	التصنيف الحالي لا ينكسر التيار (مللي أمبير)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20،25،32،	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

قاطع دائرة يعمل بالتيار المتبقي DZ47LE مع حماية من التيار الزائد (إلكتروني):

1. التطبيق

الأفراد والحماية من الحرائق

حماية الكابلات والخطوط ضد الحمل الزائد والدوائر القصيرة

2. القواعد العامة لاختيار RCBO:

أ. تصنيف التشغيل المتبقي الحالي

في ≥ 30 مللي أمبير: حماية إضافية في حالة الاتصال المباشر في ≥300 مللي أمبير: الحماية الوقائية من الحرائق في حالة تيارات الأعطال الأرضية

ب. فئة التعثر

فئة التيار المتردد - يتم ضمان الانطلاق للتيارات الجيبية المتناوبة، سواء تم تطبيقها بسرعة أو زيادتها ببطء.

ج. منحنى التعثر

حماية منحنى C (5-10 بوصة) والتحكم في الدوائر ضد الأحمال الزائدة والدوائر القصيرة؛ حماية للأحمال المقاومة والحثية مع تيار تدفق منخفض.

منحنى D (10-14 بوصة) حماية الدوائر والتحكم فيها ضد الأحمال الزائدة والدوائر القصيرة؛ حماية للدوائر التي تزود الأحمال بتيار تدفق عالي عند إغلاق الدائرة (محولات الجهد المنخفض/الجهد المنخفض، مصابيح الأعطال).
