DC MCB قاطع الدائرة المصغرة

قاطع دائرة DC MCB Miniature هو مفتاح كهربائي مصمم خصيصًا للتشغيل التلقائي في دوائر DC. تتمثل وظيفتها الرئيسية في حماية الأجهزة التلقائية من الأحمال الزائدة ، والدوائر القصيرة ، ومخاطر الصدع الأخرى ، ولضمان سلامة نظام الطاقة بأكمله. عندما يتجاوز التيار المتدفق عبر الدائرة تصنيف DC MCB ، أو عندما يتم اكتشاف تيار التسرب في الدائرة ، فإن DC MCB سوف يفصل الدائرة تلقائيًا ، وبالتالي منع التالف بسبب الحمل الزائد أو الدائرة القصيرة أو التسرب.

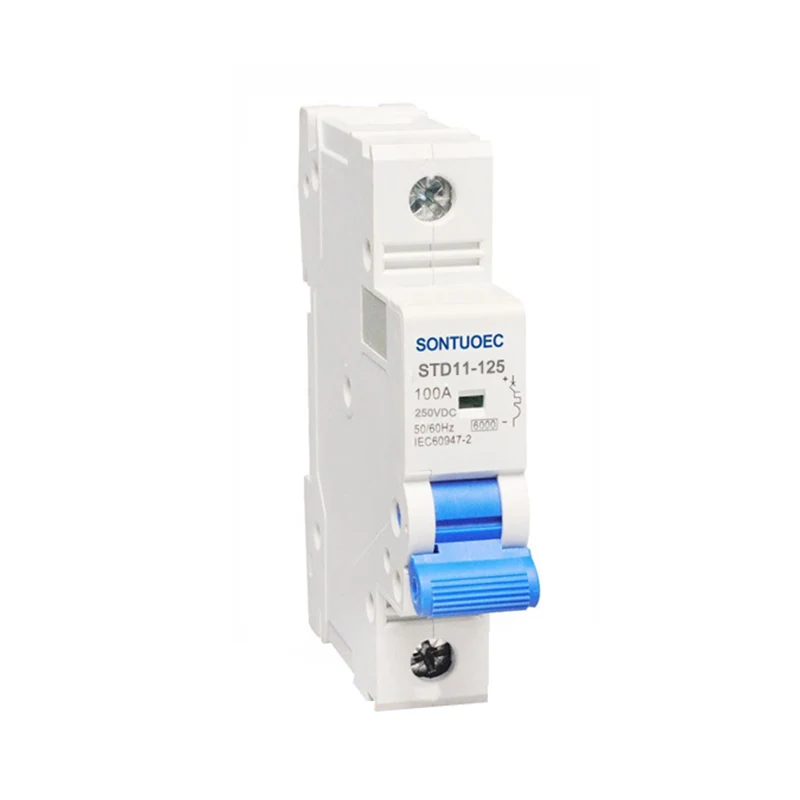

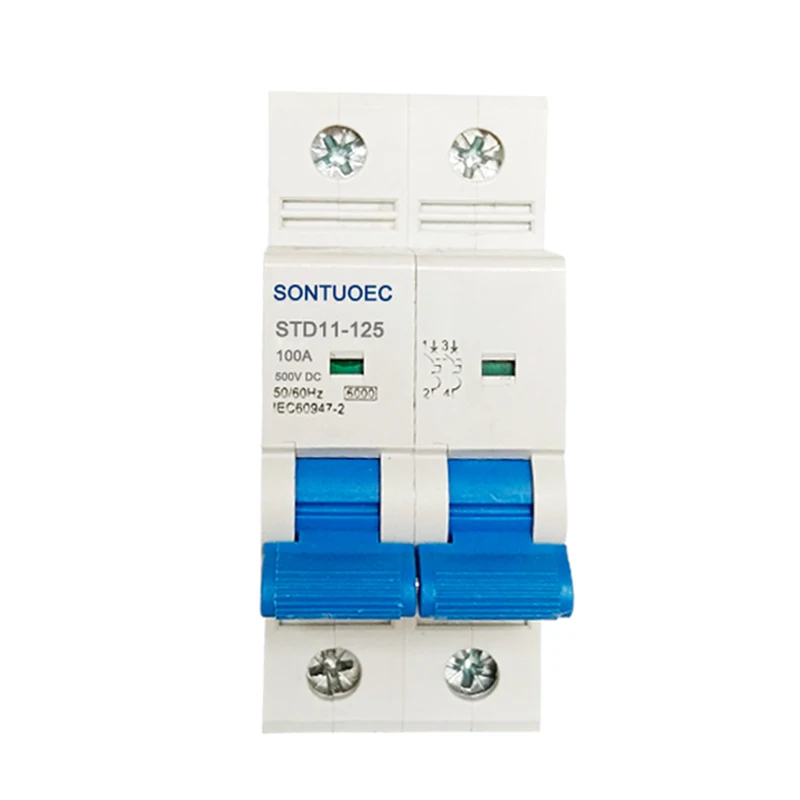

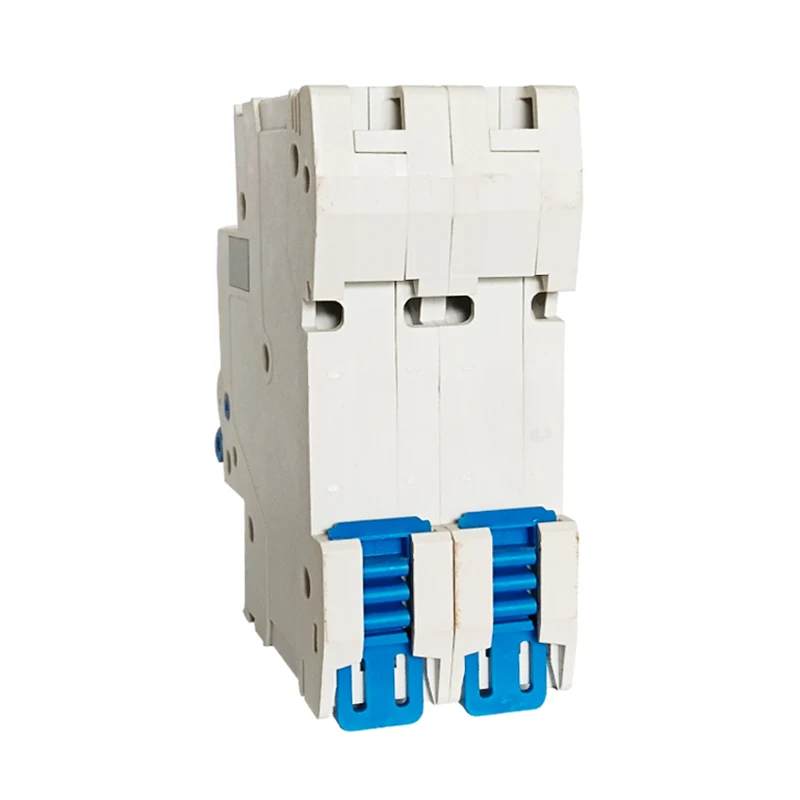

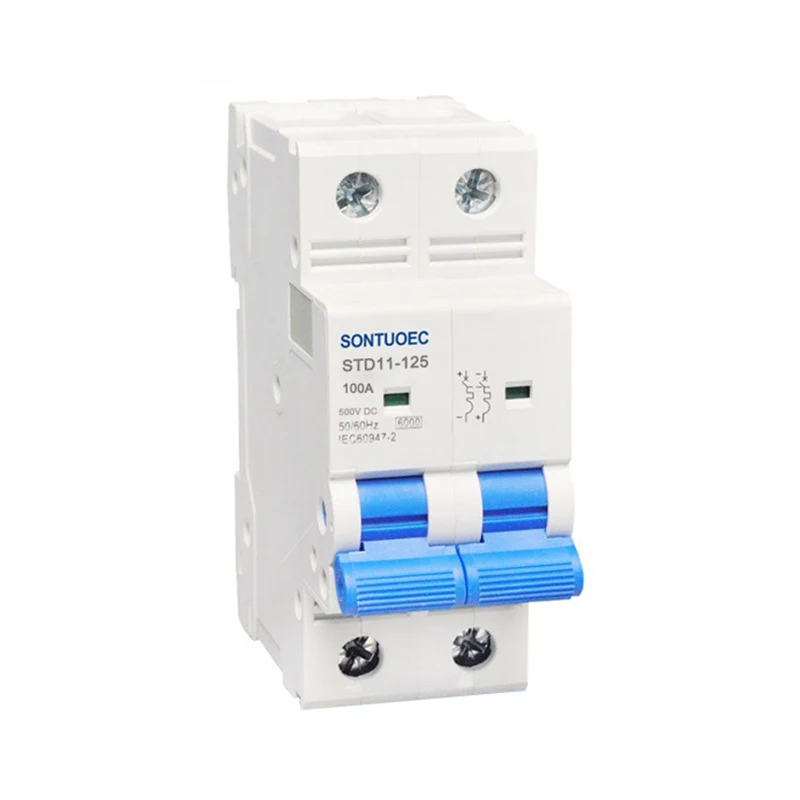

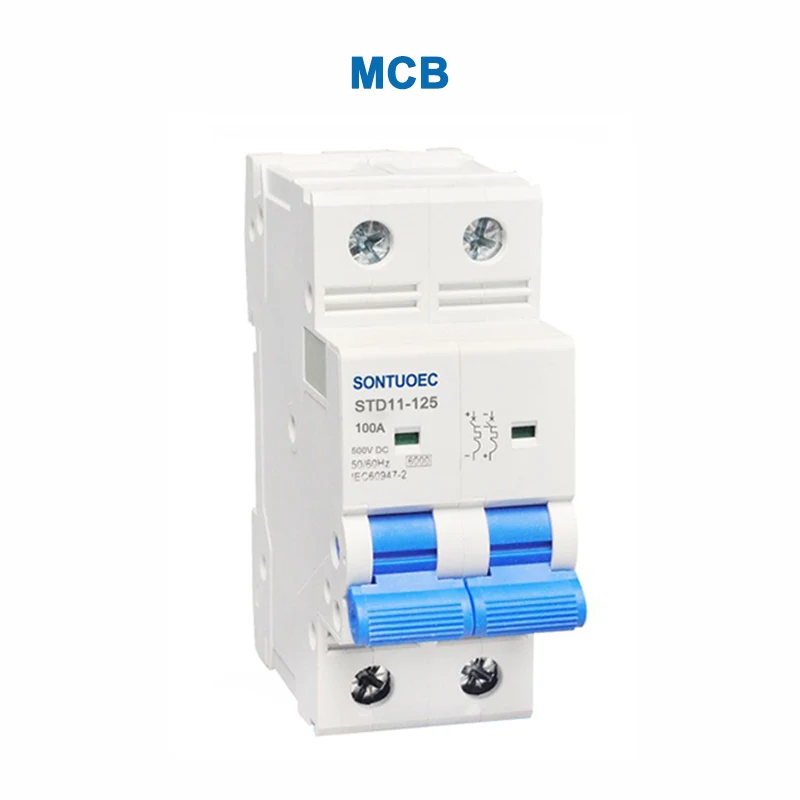

نموذج:STD11-125

إرسال استفسار

وصف المنتج

نموذج	Std11-125
معيار	IEC60898-1
القطب	1p ، 2p ، 3p ، 4p
منحنى التعثر	ب ، ج ، د
قدرة الدائرة القصيرة المقدرة (ICN)	3KA ، 4.5KA ، 6KA
التيار المقنن (في)	1،2،4،6،10،16،20،25،32،40،50،63،80،100،125a
الجهد المصنف (UE)	DC 24،48،120،250،500،750،1000
الإصدارات المغناطيسية	B منحنى: بين 3 و 5 في C منحنى: بين 5 بوصات و 10 بوصات D منحنى: بين 10 و 14 بوصة
التحمل الكهرومانيكي	أكثر من 6000 دورة

مبدأ التشغيل

يعتمد مبدأ التشغيل لقطار دائرة DC MCB المصغرة على التأثيرات الحرارية والكهرومغناطيسية للتيار الكهربائي. عندما يتدفق التيار الزائد المستمر عبر MCB DC ، يتم تسخين ثنائي المعجون الداخلي وانحرافه عن طريق الانحناء ، والذي يطلق المزلاج الميكانيكي ويقطع الدائرة. بالإضافة إلى ذلك ، في حالة الدائرة القصيرة ، يؤدي الارتفاع المفاجئ في التيار إلى أن المكبس المرتبط بملف مهاجم DC MCB أو الملف اللولبي إلى إزاحة الكهروميكانيكية ، مما يؤدي إلى قطع آلية الرحلة عن الدائرة.

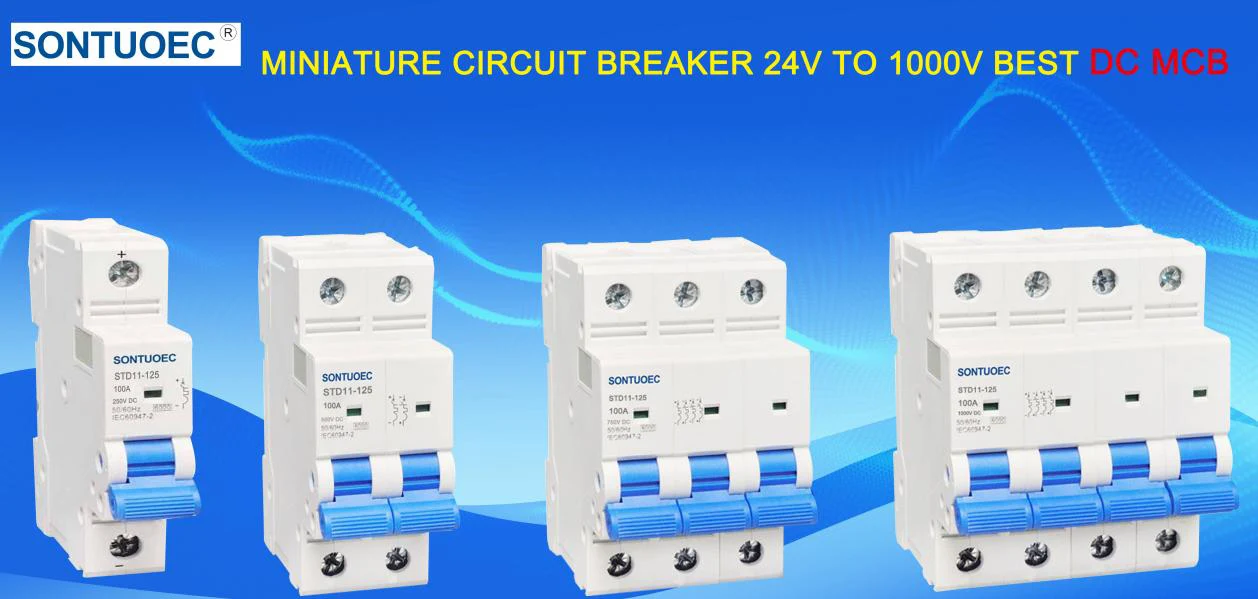

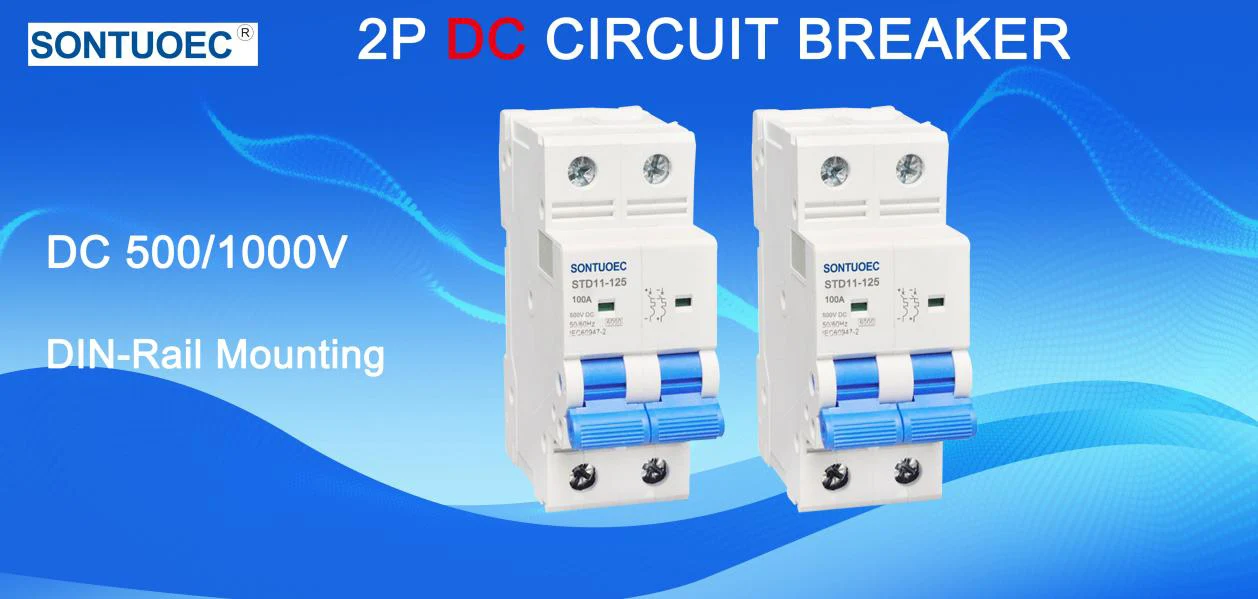

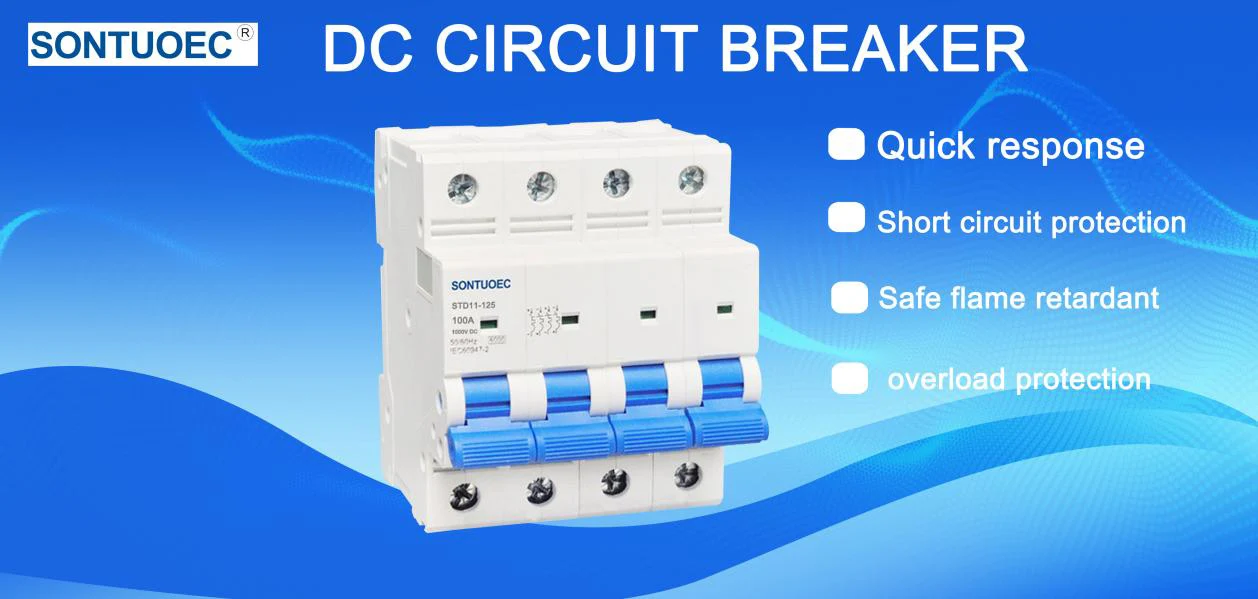

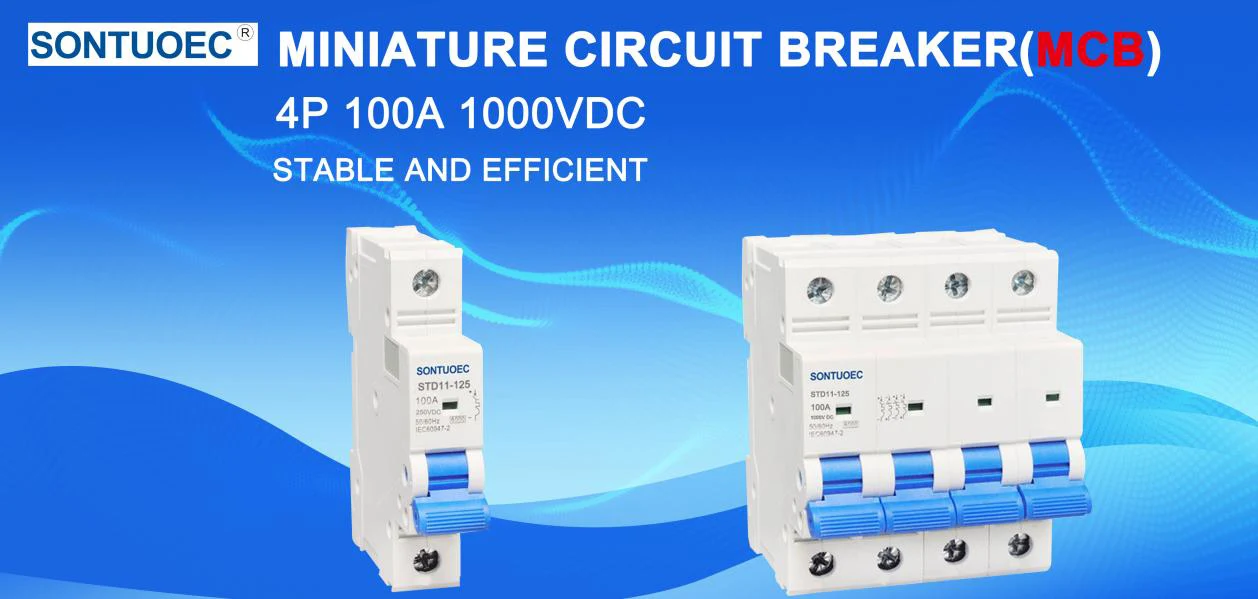

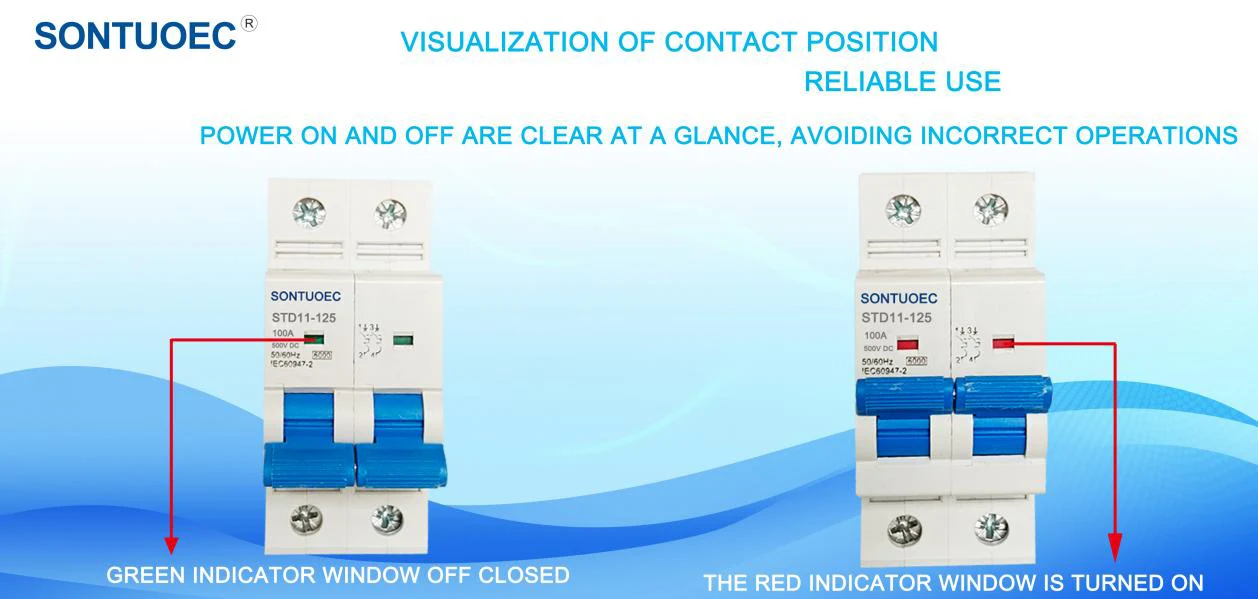

DC MCB Miniature Circuit Breaker

الميزات الرئيسية

نظام القوس الخاص ونظام الحد الحالي: يتبنى DC MCB نظامًا خاصًا للإطفاء ونظام الحد الحالي ، وهو قادر على كسر حدوث خطأ في نظام توزيع DC بسرعة ومنع توليد ARC وانتشارها.

الحساسية العالية والاستجابة السريعة: يمكن لـ DC MCB اكتشاف تيارات التسرب الصغيرة وقطع الدائرة في وقت قصير جدًا ، مما يوفر حماية فورية.

قابلة لإعادة الاستخدام: على عكس الصمامات التقليدية ، يمكن إعادة تعيين DC MCB يدويًا أو تلقائيًا بعد رحلة ، مما يلغي الحاجة إلى الاستبدال.

التقييمات الحالية المتعددة المتاحة: تتوفر DC MCBs في مجموعة متنوعة من مواصفات التصنيف الحالية المختلفة.

غير مستقطب ومستقطب: يتم تصنيف DC MCBs في السوق بشكل رئيسي إلى مستقطب وغير مستقطب. تحتاج MCBs المستقطبة إلى إيلاء اهتمام خاص لاتجاه التيار عند الاتصال ، في حين أن DC MCBs غير المستقطب يمكن أن توفر حماية السلامة بغض النظر عن اتجاه التدفق الحالي.

نطاق التطبيق

تستخدم DC MCBs على نطاق واسع حيث تكون حماية طاقة التيار المستمر مطلوبة ، مثل مراكز البيانات وأنظمة توليد الطاقة الكهروضوئية وأنظمة تخزين الطاقة وشحن أكوام. في سوق تخزين الطاقة بشكل خاص ، حيث يكون اتجاه التيار غالبًا ما يكون ثنائي الاتجاه (وضع الشحن/التفريغ) ، من الضروري استخدام DC MCBs غير المستقطب.
