منحنى D MCB قاطع الدائرة المصغرة

من خلال الامتثال لعدد من معايير السلامة الدولية والشهادات الموثوقة ، يوفر Curve D MCB قاطع الدائرة المصغرة حماية موثوقة للأنظمة الكهربائية ويستخدم على نطاق واسع في مجموعة متنوعة من التطبيقات التي تكون هناك حاجة إلى السلامة والاستقرار العالية. عند اختيار واستخدام Curve d MCBs ، يوصى باستخدام الاختيار على متطلبات نظام كهربائي محددة وخصائص الحمل ، وأن يتم اتباع رموز التثبيت والصيانة ذات الصلة.

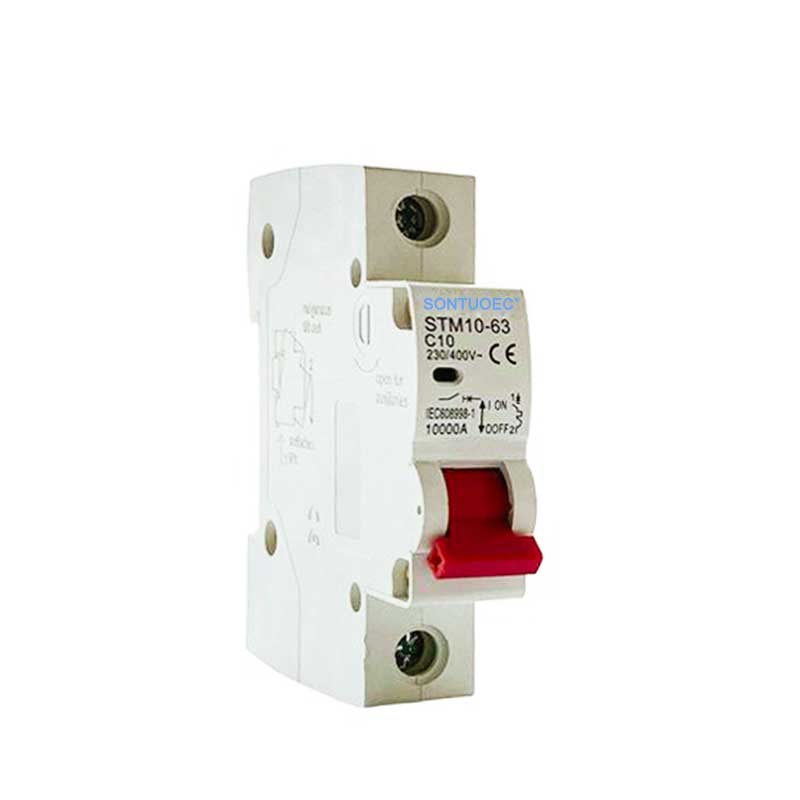

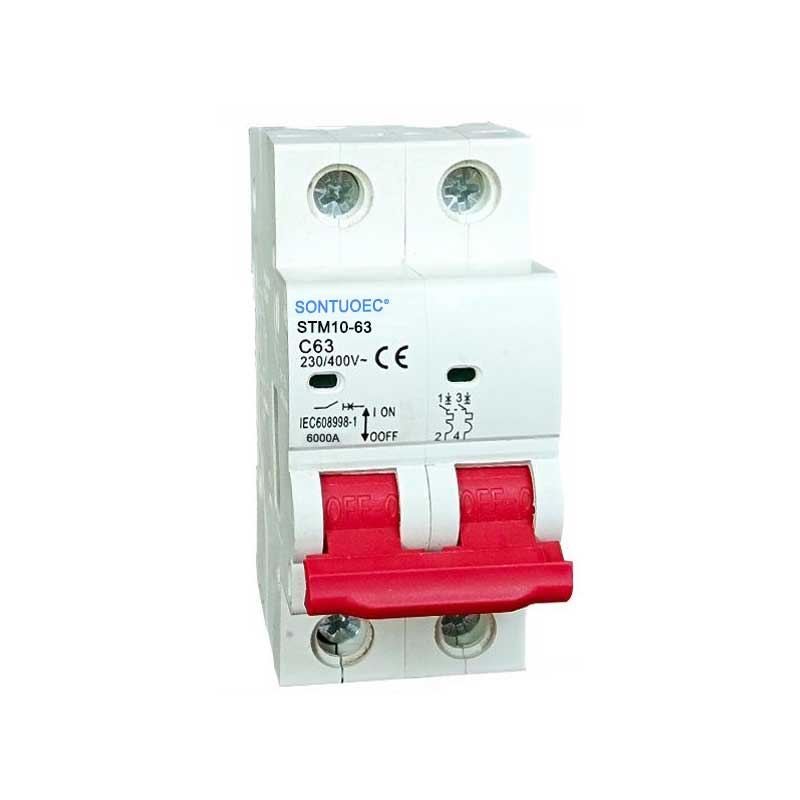

نموذج:STM10-63

إرسال استفسار

وصف المنتج

معيار		IEC/EN 60898-1
كهربائي سمات	تصنيف التيار في	A	1,2,4,6,10,16,20,25,32,40,50,63A
	أعمدة	P	1p ، 2p ، 3p ، 4p
	جهد الجهد UE	V	AC 230/400
	عزل الجهد واجهة المستخدم	V	500
	التردد المقنن	هرتز	50/60
	قدرة كسر في التصنيف	A	3000 ، 4500 ، 6000
	الدافع المقنن صمد أمام الجهد (1.2/50) UIMP	V	4000
	جهد اختبار العزل الكهربائي في ind.freq.for 1 دقيقة	كيلو فولت	2
	درجة التلوث		2
	خاصية إطلاق حرارية مغناطيسية		ب ، ج ، د
ميكانيكي سمات	الحياة الكهربائية	t	4000
	الحياة الميكانيكية	t	10000
	درجة الحماية		IP20
	درجة الحرارة المرجعية للإعداد عنصر حراري	درجة مئوية	30
	درجة الحرارة المحيطة (مع متوسط اليومية ≤35 درجة مئوية)	درجة مئوية	-5 ~+40 (تطبيق خاص يرجى الرجوع إلى تصحيح تعويض درجة الحرارة)
	درجة حرارة التخزين	درجة مئوية	-25 ~+70
تثبيت	نوع الاتصال الطرفي		كابل/دبوس من نوع بربار
	حجم المحطة أعلى/أسفل الكابل	MM2	25
		AWG	18-3
	الحجم الحراري أعلى/أسفل لقرار	MM2	25
		AWG	18-3
	تشديد عزم الدوران	ن*م	2
		في LBS	18
	تصاعد		على Din Rail EN 60715 (35mm) عن طريق جهاز مقطع سريع
	اتصال		من أعلى وأسفل

خصائص المنتج

 التيار المقنن والجهد: المنحنى D MCBs مناسب لمجموعة واسعة من التيارات المقدرة ، مثل 6A ، 10A ، 16A ، 20A ، 25A ، 32A ، 40a ، 50a ، 63a ، وما إلى ذلك ، وكذلك لخطوط الجهد المقدرة مثل 110V ، 220V ، 400V ، وما إلى ذلك ، وترددات 50/60HZ.

 خصائص الانسحاب: المنحنى D MCBs مناسب بشكل خاص للأحمال الاستقصائية المرتفعة وأنظمة التوزيع التي تولد تيارات كبيرة في الجهاز ، مثل المعدات الكهربائية التي تولد التيارات النبضية ، والمحركات الصغيرة ، وما إلى ذلك. يمكن استخدامها في مجموعة واسعة من التطبيقات ، مثل أنظمة توزيع الطاقة ، وأنظمة توزيع الطاقة. عادة ما يكون تياره المكسور الفوري 10-40 أضعاف التيار المقنن ، مما يعني أنه يمكن أن يقطع الدوائر بسرعة وحماية المعدات من الأضرار أثناء الزيادات المفاجئة في التيار.

 حماية الدائرة القصيرة: يتمتع D-Curve MCBs بسعة كسر في الدائرة القصيرة ، مثل قدرة كسر الدائرة القصيرة المقدرة لـ 6KA لبعض المنتجات ، والتي يمكن أن تحمي الدوائر بشكل موثوق من التيارات القصيرة.

 معايير وشهادات السلامة: عادةً ما تتوافق هذه المنتجات مع عدد من معايير السلامة الدولية ، مثل EN/IEC 60898 ، AS/NZS 60898.1 ، IEC60947-2 ، وما إلى ذلك ، وقد حصلت على شهادات موثوقة مثل CE ، CB ، CCC ، TUV ، إلخ ، لضمان أن تكون المنتجات آمنة وموثوقة.
