منحنى C RCBO

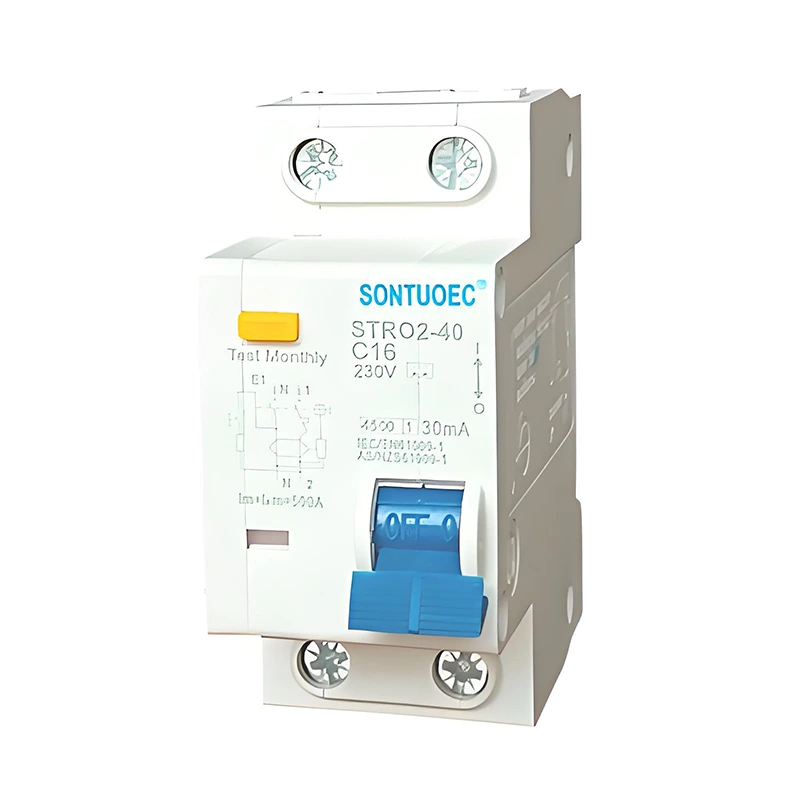

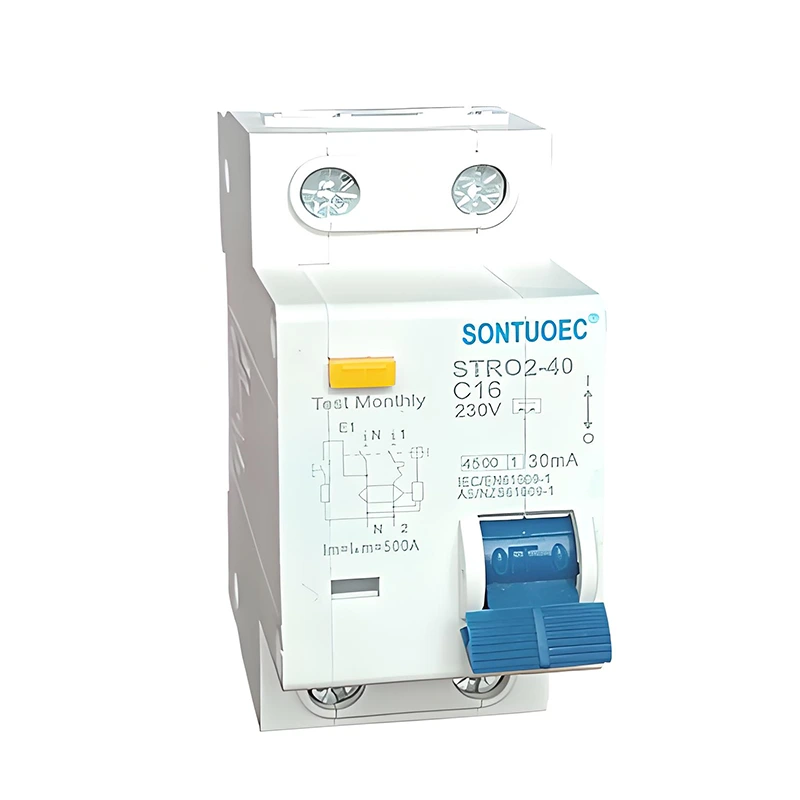

يستخدم Curve C RCBO STR02-40 بشكل رئيسي في دائرة AC50/60Hz قطبين 230V أو أربعة أعمدة 400V ، حيث تم تصنيف تيار يصل إلى 6A-40A من أجل الحمل الزائد الفعال والحماية القصيرة للدائرة القصيرة والتغيير المتكرر في الحالات المتزايدة للشروط العادية ، بالإضافة إلى التزويد تلقائيًا وفوريًا ، هناك شخص ما يستعيده من الصدمة الكهربائية المتوسطة. يمكن أن يحمي الأمن الشخصي بشكل فعال وتجنب الأضرار التي لحقت بالمعدات. إنه مناسب لجميع أنواع الأماكن ، مثل الصناعة والتجارة والارتفاع في الإقامة المدنية.

نموذج:STRO2-40

إرسال استفسار

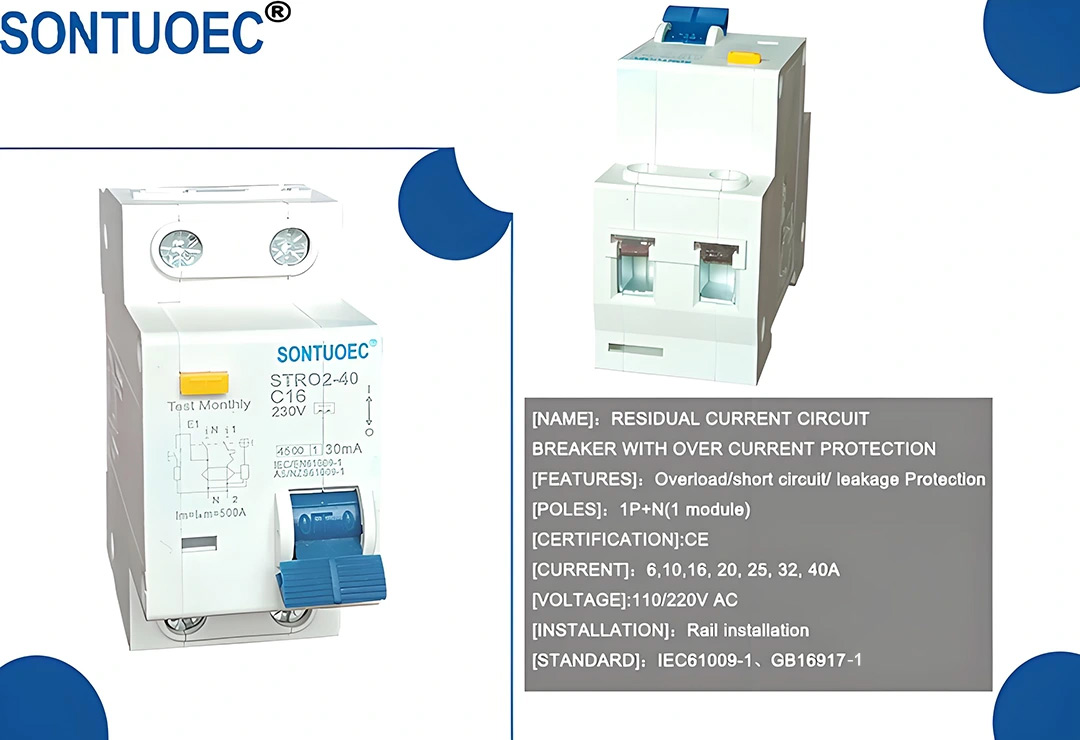

وصف المنتج

نموذج	النوع الإلكتروني
معيار:	IEC 61009-1
الأحرف الحالية المتبقية	و/و
القطب لا	1p+n
خاصية إطلاق حرارية ماجنتيف	ب ؛ ج. د.
تيار مصنّف (أ)	6A ، 10a ، 16a ، 25a ، 32a ، 40a
الجهد المقنن (V)	220،230،240 فولت
تيار التشغيل المتبقي بتصنيف	10ma ، 30ma ، 100ma ، 300ma ، 500ma
مصنفة ماسورة قصيرة مشروطة حاضِر	3KA
القدرة على التحمل الكهربائي	أكثر من 4000 دورة

المنتج على العرض:

1. حماية الصياغة ضد خطأ الأرض/تسرب تيار ووظيفة العزلة

2. قدرات تيار الدائرة القصيرة عالية

3. قابل للتطبيق على اتصال الطرفية ودسم/شوكة الشوكة

4. مجهز بأطراف الاتصال المحمية للإصبع

5. افصل الدائرة عندما يحدث خطأ/تسرب الأرض ويتجاوز الحساسية المقدرة

6. معتمدة من إمدادات الطاقة وجهد الخط ، وخالية من التداخل الخارجي ، تقلب الجهد.

يصف منحنى الفصل عن خصائص عمل قاطع الدائرة في ظل ظروف الحمل الزائد. تستخدم منحنيات فصل النوع C بشكل رئيسي لحماية دوائر الإضاءة وأحمال معينة أقل حساسية للتحميل الزائد الفوري. يتميز بوقت تأخر طويل عندما يكون تيار الحمل الزائد صغيرًا ؛ مع زيادة تيار الحمل الزائد ، يتم تقصير وقت الإجراء تدريجياً. يهدف هذا التصميم إلى تجنب التشغيل الخاطئ بسبب المسامير الحالية العابرة أثناء بدء التشغيل ، ولضمان فصل الدائرة في الوقت المناسب أثناء التحميل الزائد الطويل.

الميزات والوظائف الرئيسية

حماية التيار المتبقي: المنحنى C RCBO قادر على اكتشاف وقطع التيار المتبقي الناجم عن الصدمة الكهربائية البشرية أو تسرب المعدات ، وبالتالي منع حوادث الصدمة الكهربائية والحرائق الكهربائية.

حماية الحمل الزائد: عندما يتجاوز التيار في الدائرة التيار المقنن لـ RCBO ، يكون قادرًا على قطع الدائرة خلال فترة زمنية محددة لمنع الأضرار التي لحقت بالدائرة أو حوادث الحريق بسبب التحميل الزائد. يضمن منحنى تجريد النوع C أن يتم تشغيل هذه الحماية في الوقت المناسب.

حماية الدائرة القصيرة: في حالة حدوث دائرة قصيرة في الدائرة ، فإن المنحنى C RCBO قادر على التصرف بسرعة لقطع تيار الدائرة القصيرة وحماية الدائرة والمعدات. قدرة كسر عالية: إن قدرة كسر RCBO العالية تتيحها على قطع الدوائر التي يتم تجميعها بسرعة وتصميمها من أجل التركيبات التي يتم تصميمها بشكل سريع مع التركيبات التي يتم تصنيعها مع التركيب. الادخار.
