منحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة
  • منحنى C MCB قاطع الدائرة المصغرةمنحنى C MCB قاطع الدائرة المصغرة

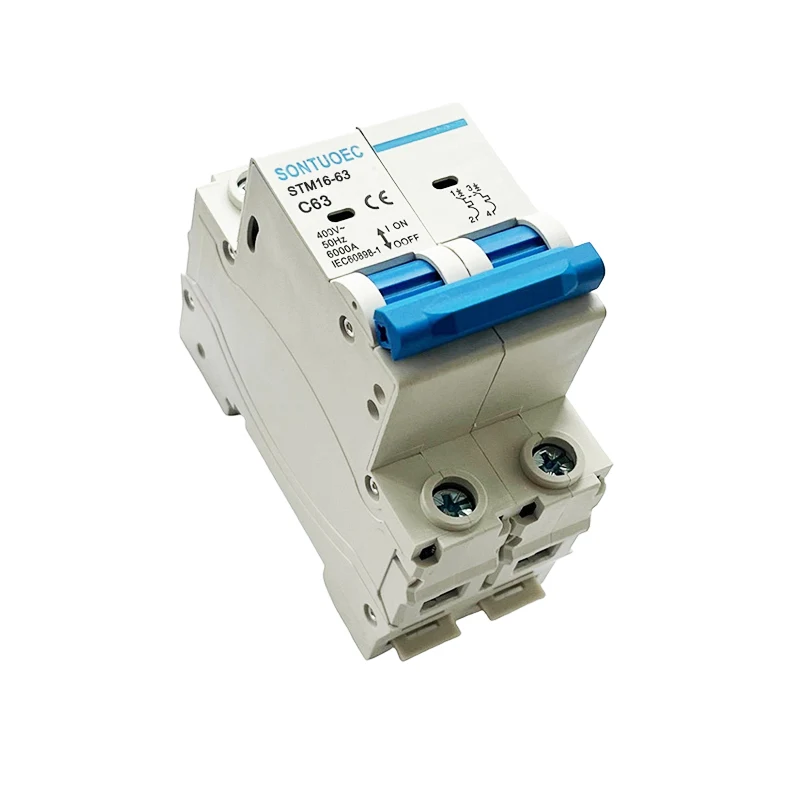

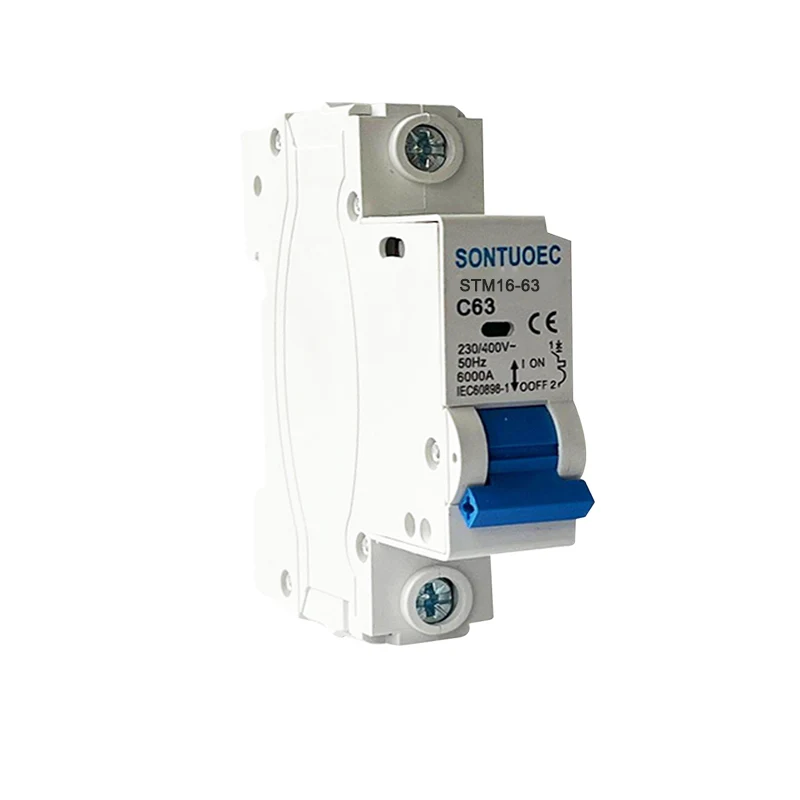

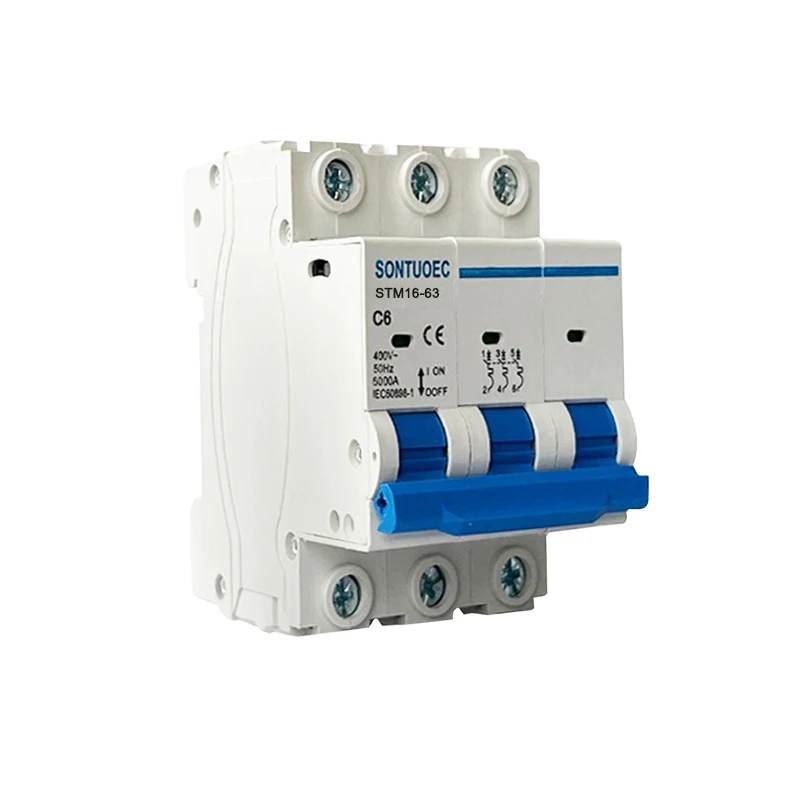

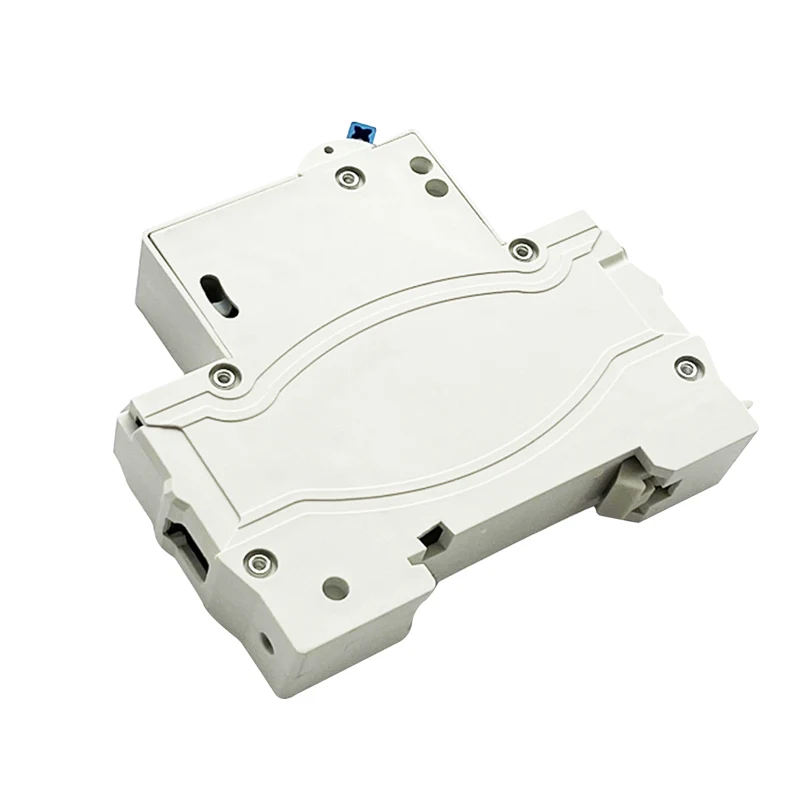

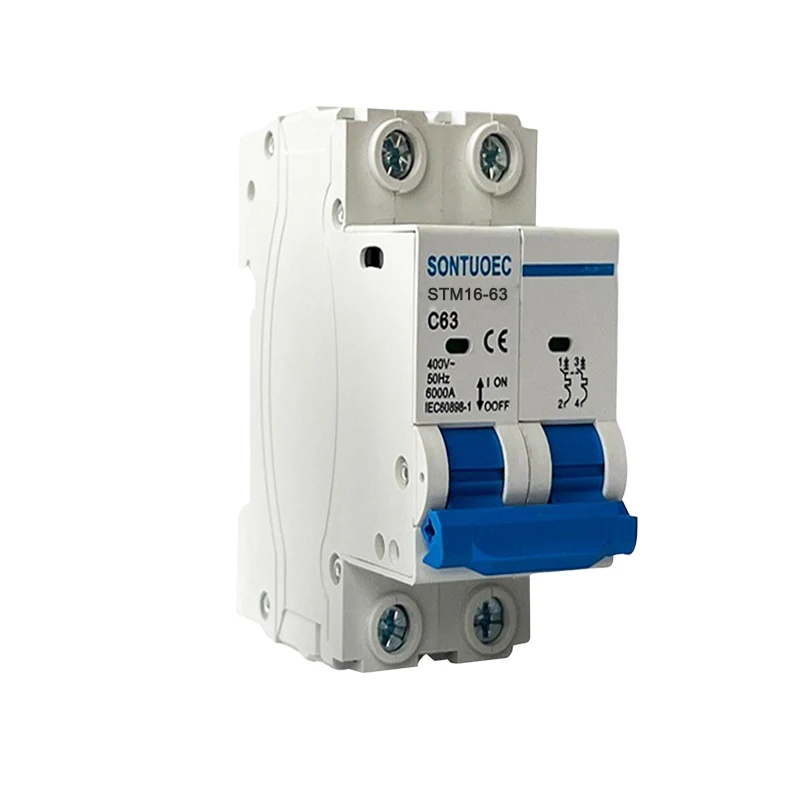

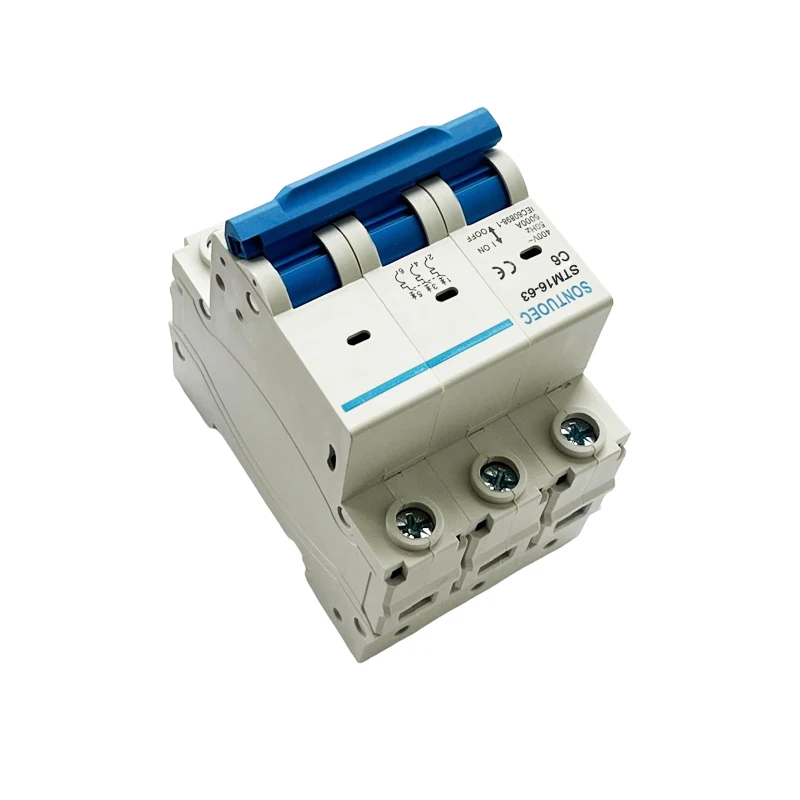

منحنى C MCB قاطع الدائرة المصغرة

Curve C MCB Miniature Circuit Breaker عبارة عن قاطع دائرة مصغرة يستخدم على نطاق واسع في أماكن مثل المساكن والمباني التجارية والمرافق الصناعية ، وخاصة في الدوائر التي تكون فيها خصائص إطلاق المنحنى C مطلوبة لحماية المعدات الكهربائية والسلامة الشخصية.

نموذج:STM16-63

إرسال استفسار

وصف المنتج

نموذج

STM16-63

معيار IEC60898-1

القطب

1p ، 2p ، 3p ، 4p

قدرة كسر الدائرة القصيرة
3KA ، 4.5KA ، 6KA

تقييم الحالي (في)

1,2,4,6,10,16,20,25,32,40,50,63A

تقييم الجهد (UN)

AC230 (240)/400 (415) v

تقييم تكرار

50/60 هرتز

منحنى التعثر

ب ، ج ، د

مغناطيسي الإصدارات

ب المنحنى: بين 3 و 5 في

منحنى ج: بين 5 بوصة و 10 بوصات

D Curve: بين 10 بوصة و 14 بوصة

كهربية ميكانيكية تَحمُّل

زيادة 6000 دورة


الميزات والفوائد

 الحجم الصغير والوزن الخفيف: Curve C MCB قاطع الدائرة المصغرة لديه تصميم مضغوط لسهولة التثبيت وتوفير المساحة.

 التشغيل الموثوق به: من خلال منحنى الإصدار الدقيق وجهاز التحرير الكهرومغناطيسي الموثوق به ، يمكن أن يقطع بسرعة الدائرة الخاطئة ومنع تلف المعدات الكهربائية.

 وظائف الحماية المتعددة: بالإضافة إلى حماية الدائرة القصيرة ، فإنها تتمتع أيضًا بحماية الحمل الزائد ووظائف حماية الجهد الزائد ، والتي تحمي بشكل شامل سلامة الدوائر.

 قابلية التطبيق القوية: ينطبق منحنى إطلاق المنحنى C على معظم الأحمال التقليدية ، مثل الإضاءة والمآخذ ، وما إلى ذلك ، والتي يمكن أن تلبي احتياجات الدوائر المختلفة.

مبدأ التشغيل

يعتمد مبدأ التشغيل للمنحنى C MCB بشكل أساسي على مراقبة التيار وعمل آلية الانفصال. عندما يتجاوز التيار في الدائرة القيمة المحددة ، ستعمل آلية الإطلاق الكهرومغناطيسي بسرعة لقطع الدائرة. في الوقت نفسه ، يرتفع الإصدار الحراري أيضًا أثناء التحميل الزائد الحالي ، وينثبت ثنائي المعدن ودفع آلية التحرير الحرة إلى التصرف ، وبالتالي قطع الدائرة. يعني منحنى إطلاق المنحنى C أنه في ظل ظروف الحمل الزائد ، فإن قاطع الدائرة لديه سرعة إطلاق أبطأ لاستيعاب متطلبات التحميل الزائد على المدى القصير لبعض الحملات.


احتياطات الاختيار والتركيب

مطابقة التصنيف الحالي للتحميل: عند شراء Curve C MCBs ، من الضروري التأكد من أن التصنيف الحالي لقاطع الدائرة يتطابق مع حمل الدائرة لتجنب الاستخدام الزائد الذي قد يؤدي إلى تلف المعدات أو يؤدي إلى انقطاع غير طبيعي.

اختيار خصائص التشغيل: منحنيات تجريد المنحنى C مناسب لمعظم الأحمال التقليدية ، ولكن يجب تحديد الاختيار الدقيق من خلال متطلبات تطبيق الدائرة.

موقع التثبيت: يجب تثبيت MCB في مربع التوزيع أو التبديل لضمان سلامة وموثوقية الدائرة. في الوقت نفسه ، يجب تثبيته في موقع يسهل تشغيله ومراقبه ، بحيث يمكن اتخاذ تدابير في الوقت المناسب في حالة حدوث خلل.

التفتيش المنتظم والصيانة: من أجل ضمان العمل المناسب للمنحنى C MCB ، يجب تفتيشه وصيانته بشكل منتظم. ويشمل ذلك التحقق من أن جهات اتصال قاطع الدائرة في حالة جيدة ، وأن آلية الانفصال مرنة ، وهكذا.

Curve C MCB Miniature Circuit BreakerCurve C MCB Miniature Circuit BreakerCurve C MCB Miniature Circuit BreakerCurve C MCB Miniature Circuit BreakerCurve C MCB Miniature Circuit BreakerCurve C MCB Miniature Circuit Breaker



الكلمات الساخنة: منحنى C MCB قاطع الدائرة المصغرة
