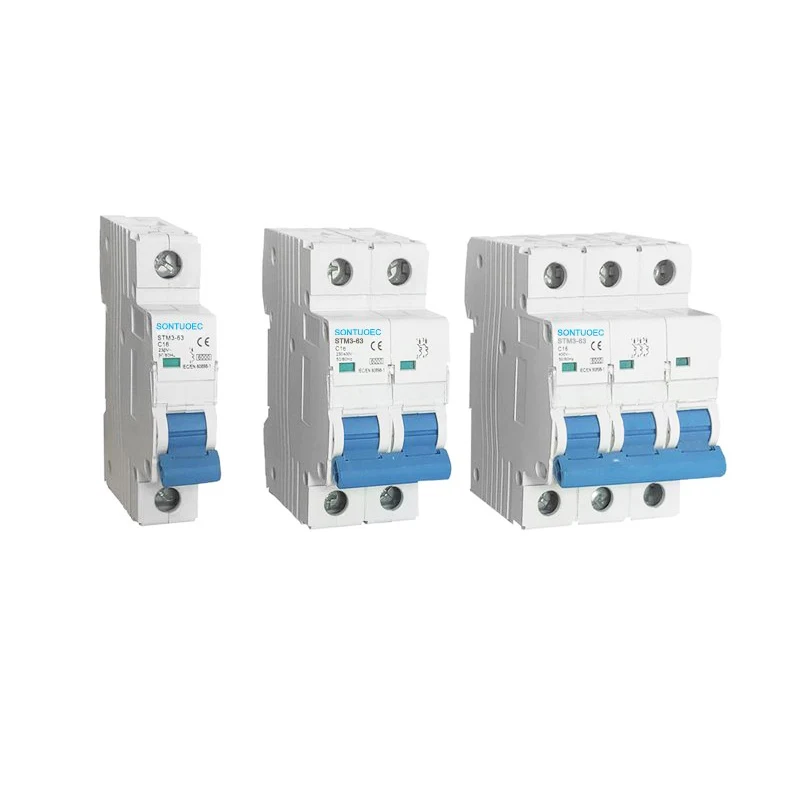

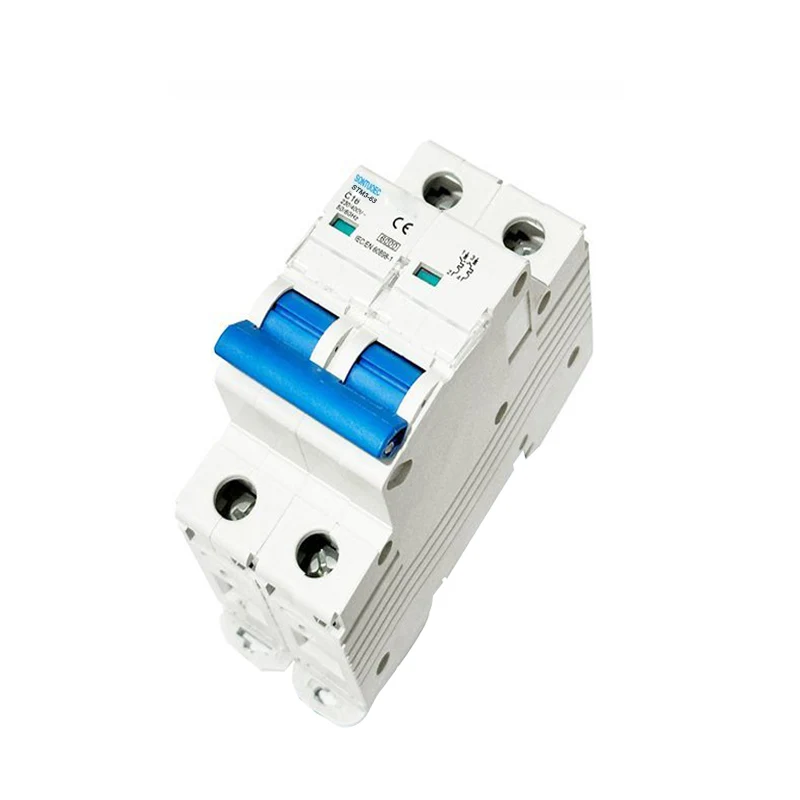

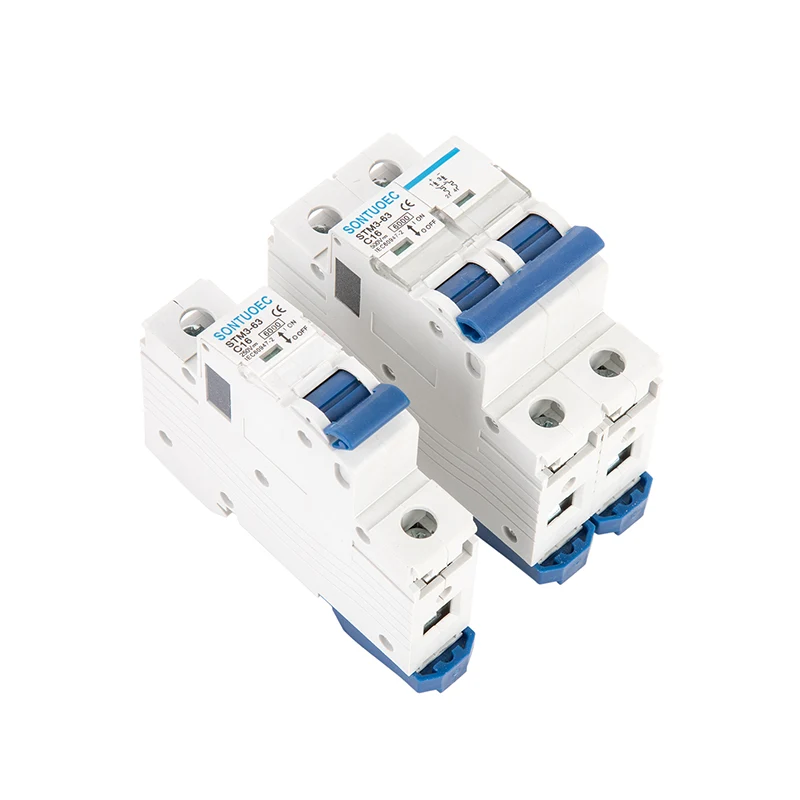

منحنى B MCB قاطع الدائرة المصغرة

منحنى B MCB قواطع الدائرة المصغرة صغيرة ، وسهلة تثبيت وتشغيل أجهزة التبديل الكهربائي المستخدمة لحماية الدوائر من الأخطاء مثل الدوائر الزائدة والقصيرة. فهي مناسبة للدوائر التي تتطلب حماية معتدلة.

نموذج:STM3-63

إرسال استفسار

وصف المنتج

نموذج	STM3-63
ساندر	IEC60898-1
القطب	1p ، 2p ، 3p ، 4p
قدرة كسر الدائرة القصيرة	3KA ، 4.5KA ، 6KA
تقييم الحالي (في)	1,2,4,6,10,16,20,25,32,40,50,63A
تقييم الجهد (UN)	AC230 (240)/400 (415) v
تقييم تكرار	50/60 هرتز
منحنى التعثر	ب ، ج ، د
مغناطيسي الإصدارات	ب المنحنى: بين 3 و 5 في
	C منحنى: بين 5 بوصات و 10 بوصات
	D Curve: بين 10 بوصة و 14 بوصة
كهربية ميكانيكية تَحمُّل	زيادة 6000 دورة

مبدأ العمل

حماية الحمل الزائد: عندما يتجاوز التيار في الدائرة القيمة الحالية المقدرة لـ MCB وتستمر لفترة معينة من الزمن ، فإن MCB سوف يفصل الدائرة تلقائيًا لمنع الأسلاك والأجهزة الكهربائية من التالف بسبب التحميل الزائد.

حماية الدائرة القصيرة: في حالة وجود دائرة قصيرة ، سيزداد التيار بشكل كبير وسيقوم MCB بسرعة باكتشاف الدائرة وتفصلها بسرعة لمنع الحوادث الخطيرة مثل النار.

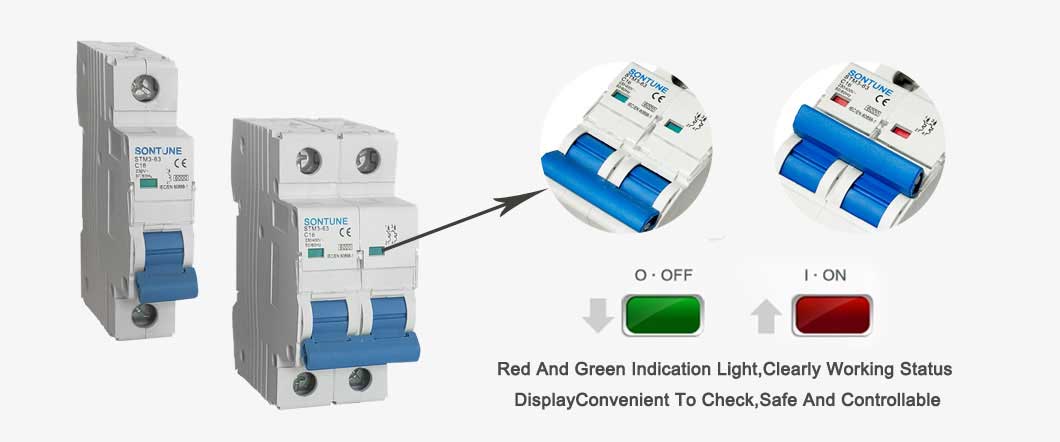

Curve B MCB Miniature Circuit Breaker

التطبيقات

المنحنى B MCB قاطع الدائرة المصغرة مناسب لـ AC 50/60 هرتز ، الجهد المصنوع من 230/400 فولت ، ويصنف تيار يصل إلى 63A ، ويمكن استخدامه لحماية هذه الدوائر من الحمل الزائد وتلف الدائرة القصيرة.

كما أنه مناسب للتشغيل النادر لتبديل الخط ، مثل التحكم في الإضاءة والمقبس وغيرها من الدوائر.

الاختيار والتركيب

الاختيار: عند اختيار منحنى B MCB ، من الضروري تحديد النموذج والمواصفات المناسبة بناءً على الجهد الحالي والمقيّم للدائرة وكذلك الخصائص الوقائية المطلوبة.

التثبيت: يجب تثبيت MCB وفقًا لرموز السلامة الكهربائية ذات الصلة للتأكد من أنه يمكن الوصول إليه بسهولة وسهلة التشغيل. عند التثبيت ، يجب أيضًا توخي الحذر لضمان صحة الأسلاك وتشديدها بشكل موثوق لتجنب الأعطال الناجمة عن سوء التلامس.

الكلمات الساخنة: منحنى B MCB قاطع الدائرة المصغرة
