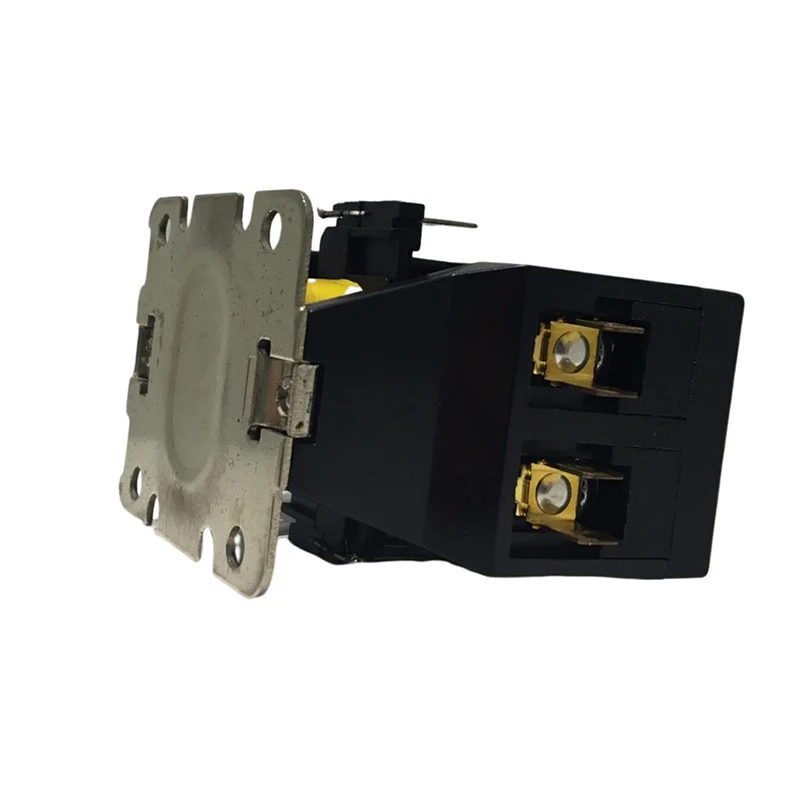

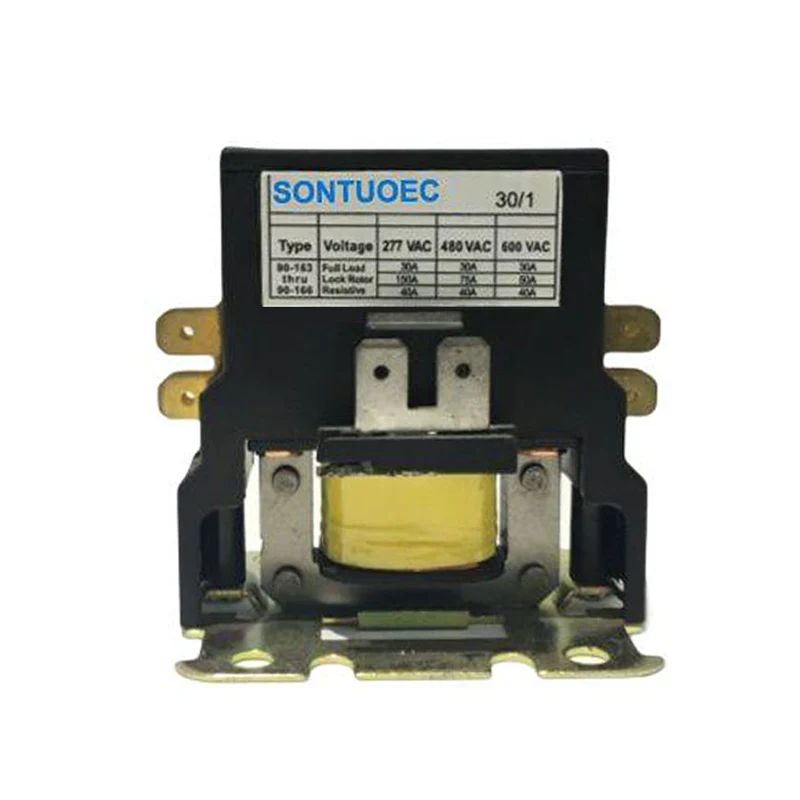

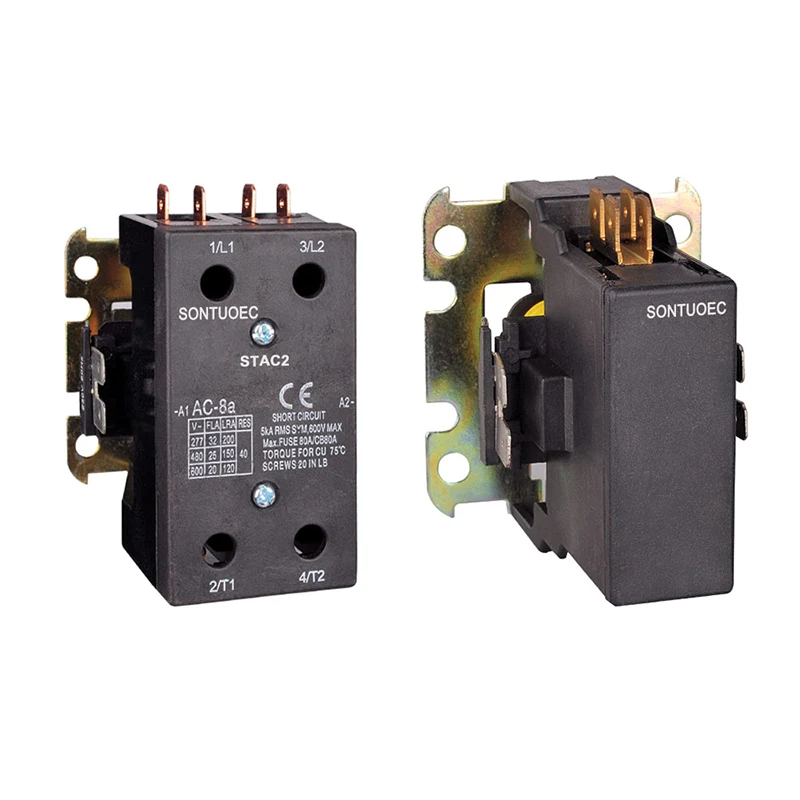

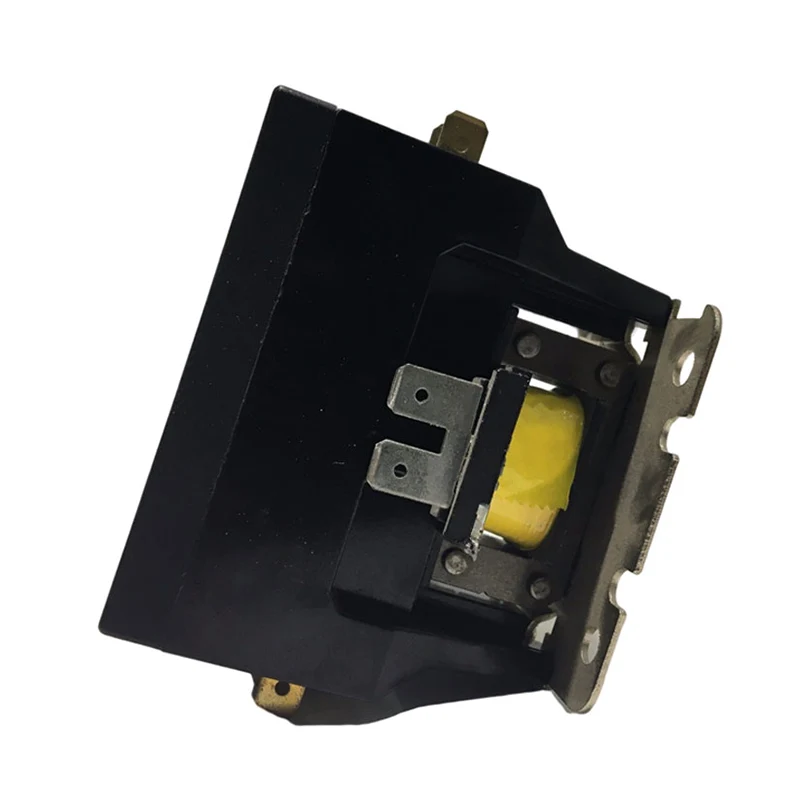

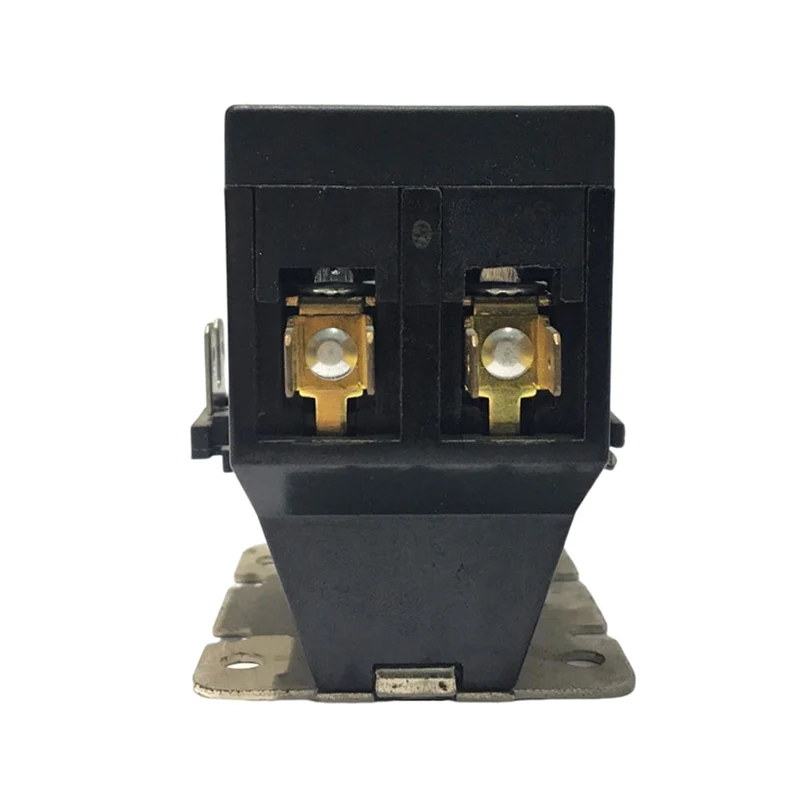

موصل تكييف الهواء AC

تكييف الهواء AC هو موصل AC محدد الغرض تم تصميم AC للاستخدام في التبريد وتكييف الهواء وتسخين الكهرباء. يمكن إجراء اتصالات الطاقة مع أطراف المسمار مع متصلات سريعة أو محطات العروة مع اتصالات سريعة

إرسال استفسار

وصف المنتج

نموذج لا	تحميل كامل	أمبير المقاومة (أ)	رقم القطب	جهد الملف ( الخامس)	جهد خط (V)	ماكس HP		-
نموذج لا	أمبير (أ)	أمبير المقاومة (أ)	رقم القطب	50/60 هرتز	جهد خط (V)	الجهد االكهربى (الخامس)	أعزب مرحلة	ثلاثة مرحلة
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

المواد العازلة	كتلة الاتصال والجودة عالية الجودة راتنجات حرارة الدرجة الكهربائية
نطاق درجة الحرارة	-40 درجة فهرنهايت إلى 150 درجة فهرنهايت ؛ -5-+40
الحياة الميكانيكية (بدون حمولة)	يتوافق مع مواصفات UL و ARI
الحياة الكهربائية	يتوافق مع مواصفات UL و ARI معيار
الوزن (تقريبي)	9.25 أوقية
تكرار لفائف	50/60 هرتز
لفائف العزل	الفئة ب (130 درجة مئوية)
إنهاء	موصل الضغط ومضاعفة 1/4 س.
تعمل	85 ٪ من كولتاج الملف الاسمي ؛ 110 ٪ الحد الأقصى الآمن تعمل
دورة العمل	مستمر

الهيكل والميزات

بناء:

النظام الكهرومغناطيسي: يتضمن مكونات مثل الملفات ، النوى ، وما إلى ذلك ، والتي يتم استخدامها لإنشاء تدفق مغناطيسي لدفع فتح وإغلاق نظام الاتصال.

نظام الاتصال: يتضمن الاتصال الرئيسي والاتصال الإضافي. يتم استخدام جهة الاتصال الرئيسية لحمل التيار المقنن لنظام تكييف الهواء ، في حين يتم استخدام جهة الاتصال الإضافية لتحقيق ناقل الحركة وردود الفعل من إشارة التحكم.

جهاز إطفاء القوس: يستخدم لإطفاء القوس الذي تم إنشاؤه عند فصل جهة الاتصال لحماية جهة الاتصال من التلف.

جهاز تبديد الصدفة والحرارة: يستخدم لحماية المكونات الداخلية من البيئة الخارجية وتوفير وظيفة تبديد الحرارة اللازمة.

سمات:

التخصص: مصمم لأنظمة تكييف الهواء لتلبية احتياجات أنظمة تكييف الهواء للتحكم الكهربائي.

الموثوقية: يتكون نظام الاتصال من مواد عالية الجودة مع الموصلية الكهربائية الجيدة ومقاومة التآكل لضمان تشغيل مستقر طويل الأجل.

السلامة: مجهزة بجهاز إطفاء مثالي للقوس ، مما يمنع بشكل فعال تلف القوس لجهات الاتصال والبيئة المحيطة.

التوافق: متوافق مع مجموعة واسعة من أنظمة تكييف الهواء وأنظمة التحكم الكهربائي ، مريحة للتركيب والتكليف.

مبدأ العمل

عندما يتم تنشيط ملف لفائف مكيف الهواء 2P ، يصبح النواة الحديدية مغناطيسية ويجذب نظام الاتصال لإغلاقه ، وبالتالي توصيل نظام تكييف الهواء بمصدر الطاقة. عندما يتم إلغاء تنشيط الملف ، يفقد النواة الحديدية المغناطيسية وسيتم فصل نظام الاتصال عن طريق عمل الربيع ، وبالتالي فصل نظام تكييف الهواء عن مصدر الطاقة. وبهذه الطريقة ، يمكن للمتواصل تحقيق التحكم عن بعد لنظام تكييف الهواء.
