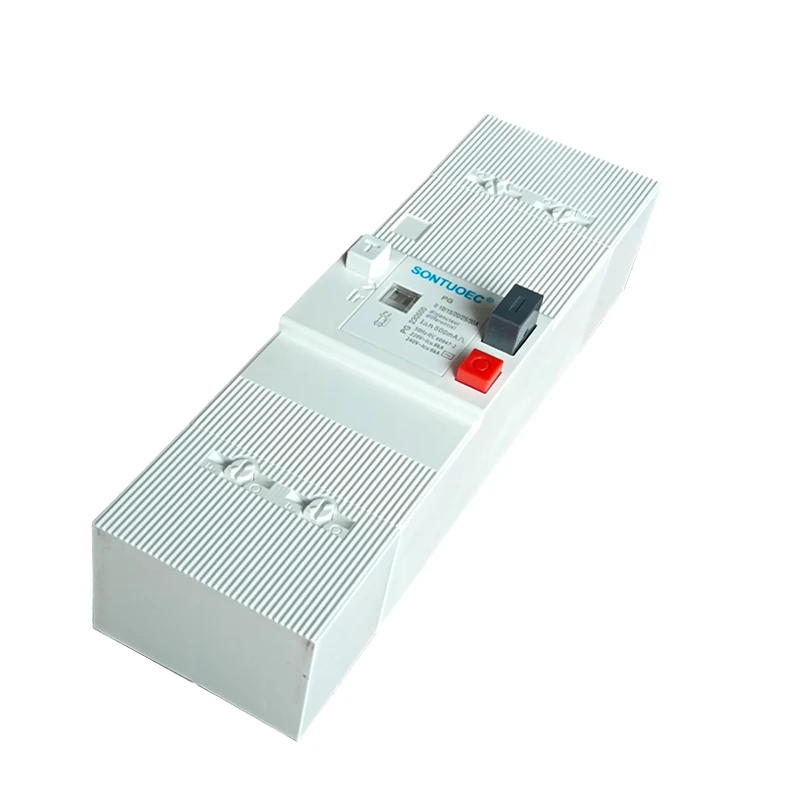

قاطع دائرة التسرب القابل للتعديل ELCB

قاطع دائرة التسرب القابل للتعديل ELCB هو جهاز يمكنه اكتشاف التسرب في الدائرة ويقطع تزويد الطاقة تلقائيًا. يستخدم بشكل أساسي لحماية السلامة الشخصية ومنع الحرائق الكهربائية. عندما يصل تيار التسرب في الدائرة أو يتجاوز قيمة الإعداد المسبق ، يمكن لـ ELCB قطع إمدادات الطاقة بسرعة ، وبالتالي تجنب حوادث الصدمات الكهربائية والحرائق الكهربائية. في الوقت نفسه ، فإنه يحتوي أيضًا على وظائف حماية الدائرة القصيرة.

نموذج:PG

إرسال استفسار

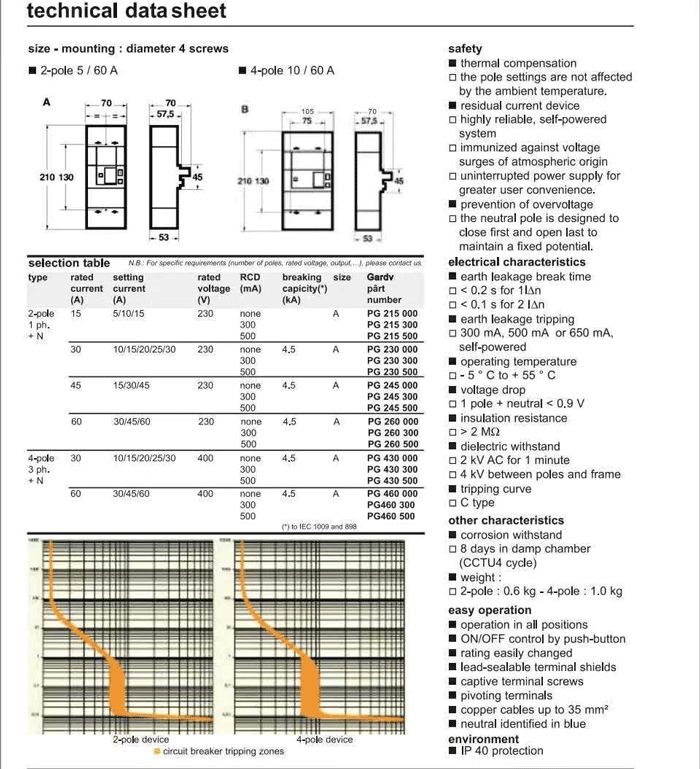

وصف المنتج

نموذج	نوع المغناطيسي الكهربائي ، النوع الإلكتروني
يتوافق مع المعيار	IEC 61009-1 IEC 60947-1
الأحرف الحالية المتبقية	AC
القطب لا	2p/4p
تيار مصنّف (أ)	5 ~ 15a ، 15 ~ 30a ، 30 ~ 60a ، 60 ~ 90a (تيار قابل للتعديل)
الجهد المقنن (V)	240/415V ؛ 230/400V
تيار التشغيل المتبقي بتصنيف	10ma ، 30ma ، 100ma ، 300ma ، 500ma
مصنفة ماسورة قصيرة مشروطة حاضِر	3KA ، 6KA ، 8KA
القدرة على التحمل الكهربائي	أكثر من 4000 دورة

مبدأ التشغيل

يعتمد تشغيل قاطع دائرة التسرب القابل للتعديل ELCB على مبدأ توازن التيارات. في ظل الظروف العادية ، تكون التيارات في الأسلاك الحريق (L) و Zero (N) من الدائرة الكهربائية متساوية. عند حدوث تسرب ، يتدفق جزء من التيار في سلك النار عبر جسم الإنسان أو الجسم الأساسي إلى الأرض ، مما يؤدي إلى خلل في التيار في سلك النار والسلك الصفري. يكتشف ELCB هذا الخلل في التيار للتعرف على التسرب ويقطع تلقائيًا مصدر الطاقة.

الميزات والمزايا

السلامة العالية: يمكن لـ ELCB قطع إمدادات الطاقة بسرعة ، مما يمنع بشكل فعال حوادث الصدمات الكهربائية والحرائق الكهربائية.

حساسية عالية: قادرة على اكتشاف تيار التسرب الصغير لضمان التشغيل الآمن للنظام الكهربائي.

موثوقية جيدة: يتم تصنيعها مع التكنولوجيا والمواد الإلكترونية المتقدمة ، ولديها استقرار جيد ومتانة.

مجموعة واسعة من الاستخدام: ينطبق على مجموعة متنوعة من الأنظمة الكهربائية AC ، بما في ذلك المباني المنزلية والصناعية والتجارية ، إلخ.

التطبيق والاختيار

التطبيق: يستخدم نوع AC ELCB على نطاق واسع في مجموعة متنوعة من الأماكن التي تتطلب حماية السلامة الكهربائية ، مثل منازل الأسرة والمباني التجارية والمصانع الصناعية وما إلى ذلك.

الاختيار: عند اختيار النوع ، من الضروري النظر في الجهد المقنن ، والتيار المقنن ، وعملات التسرب الحالية وغيرها من المعلمات للنظام الكهربائي لضمان قابلية تطبيق وسلامة ELCB. في الوقت نفسه ، من الضروري أيضًا النظر في العلامة التجارية والجودة والسعر وعوامل أخرى من ELCB.

الاحتياطات والصيانة

الاحتياطات: عند تثبيت واستخدام نوع AC ELCB ، تحتاج إلى متابعة رموز ومعايير السلامة الكهربائية ذات الصلة. في الوقت نفسه ، تحتاج إلى التحقق بانتظام من حالة عمل ELCB لضمان تشغيلها العادي.

الصيانة: يجب تنظيف ELCB وتفتيشها بانتظام لتجنب الأضرار الناجمة عن الغبار والرطوبة. في الوقت نفسه ، يجب فحص الأسلاك واتصالات ELCB بانتظام من أجل الرخاوة أو الضرر لضمان موثوقية اتصالاتها الكهربائية.
