6ka قاطع الدائرة الحالية المتبقية على الحماية الحالية RCBO

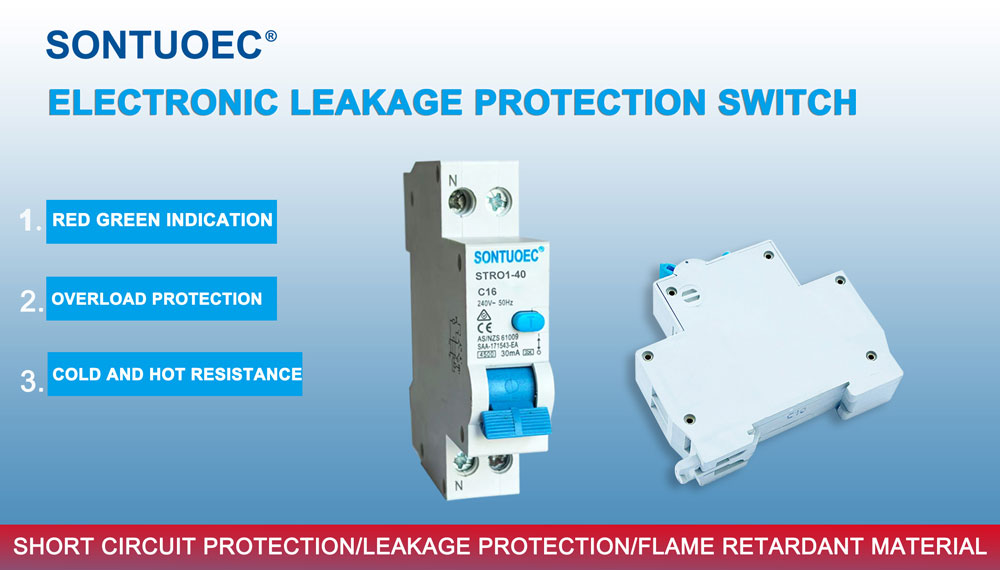

SONTUOEC هي واحدة من الموردين / الشركات المصنعة الصينية المتخصصة في إنتاج مختلف الأجهزة الكهربائية الصغيرة STRO1-40 RCBO، الاسم الكامل هو Residual Current Circuit Breaker مع حماية التيار الزائد. إنه جهاز أمان كهربائي يدمج الحماية من الحمل الزائد وحماية الدائرة القصيرة والحماية من التسرب، ويستخدم على نطاق واسع في الأنظمة الكهربائية في المناطق السكنية والتجارية والصناعية لضمان السلامة الشخصية والتشغيل الآمن للمعدات. STRO7-40 RCBO هو جهاز أمان كهربائي مهم مع الحماية من الحمل الزائد والدوائر القصيرة والتسرب. من خلال فهم مبدأ عملها وخصائصها وسيناريوهات التطبيق وطرق الاختيار والتركيب، يمكنك استخدام وصيانة STRO7-40 RCBO بشكل أفضل لضمان التشغيل الآمن للأنظمة الكهربائية.

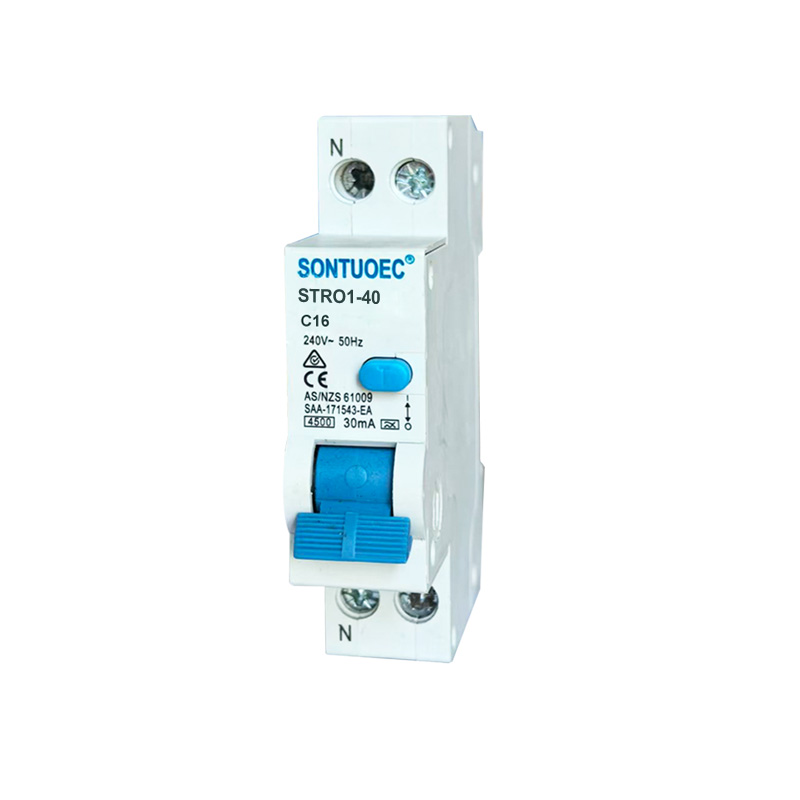

نموذج:STRO1-40

إرسال استفسار

وصف المنتج

تحديد:

ساندارد			إيك/إن 61009-1
كهربائي	النوع (الشكل الموجي للتسرب الأرضي المستشعر)		النوع الالكتروني
سمات	التصنيف الحالي في	A	أ، التيار المتردد
	البولنديين	P	1ف+ن
	الجهد المقنن	V	ايه سي 230
	التصنيف الحالي:		6,10,16,20,25,32,40A
	الحساسية المقدرة I△n	A	0.01,0.03,0.1,0.3,0.5
	جهد العزل واجهة المستخدم	V	250
	تصنيف صنع المتبقية و	A	500
	قدرة الكسر I△m	A	500
	ماس كهربائى الحالي I△c	A	45,006,000
	التردد المقدر	هرتز	50/60
	درجة التلوث		2
ميكانيكية	الحياة الكهربائية	t	4000
سمات	الحياة الميكانيكية	t	10000
	درجة الحماية		IP20
	درجة الحرارة المحيطة	درجة مئوية	-25~+40
	(بمتوسط يومي ≥35 درجة مئوية)	درجة مئوية	-25~+40
	درجة حرارة التخزين	درجة مئوية	-25~+70
تثبيت	نوع الاتصال الطرفي		كابل / بسبار من النوع U / بسبار من النوع الدبوس
	حجم الطرف العلوي/السفلي للكابل	مم2	25
	حجم الطرف العلوي/السفلي للكابل	الفريق العامل المخصص	18-5
	حجم الطرف العلوي/السفلي لشريط التوصيل	مم2	25
	حجم الطرف العلوي/السفلي لشريط التوصيل	الفريق العامل المخصص	18-3
	تصاعد		على السكك الحديدية DIN EN 60715 (35 مم) عن طريق جهاز التثبيت السريع
	اتصال		من الأعلى والأسفل

الوظائف الرئيسية لـ STRO1-40 RCBO

الحماية من الحمل الزائد: عندما يتجاوز التيار في الدائرة القيمة المقدرة لـ STRO1-40 RCBO، فإنه سيقطع الدائرة تلقائيًا خلال فترة زمنية محددة لمنع ارتفاع درجة حرارة الدائرة والمعدات، وبالتالي تجنب الحريق والضرر.

حماية ماس كهربائى: عند حدوث ماس كهربائى في الدائرة، فإن STRO1-40 RCBO سوف يقطع الدائرة بسرعة لمنع تيار الدائرة القصيرة من التسبب في أضرار جسيمة للدائرة والمعدات.

الحماية من التسرب: جهاز STRO1-40 RCBO قادر على اكتشاف التيار المتبقي (أي تيار التسرب) في الدائرة. عندما يتجاوز التيار المتبقي الحد المحدد، سيقوم STRO1-40 RCBO بقطع الدائرة في فترة زمنية قصيرة جدًا لمنع حوادث الصعق الكهربائي والحرائق الكهربائية.

مبدأ تشغيل STRO1-40 RCBO

يحتوي STRO1-40 RCBO على كاشف رحلة مغناطيسي حراري داخلي (لحماية الحمل الزائد والدائرة القصيرة) وكاشف للتيار المتبقي (لحماية التسرب). عندما يكون التيار الحالي أو المتبقي في الدائرة غير طبيعي، يقوم المهاجم المقابل بتشغيل آلية التعثر الخاصة بـ STRO7-40 RCBO، مما يجعله يقطع الدائرة بسرعة.

1. التعثر المغناطيسي الحراري: يستخدم الحرارة والمجال المغناطيسي المتولد عندما يمر التيار عبر الموصل لتحفيز التعثر. عندما يكون التيار مرتفعًا جدًا، يسخن الموصل ويولد مجالًا مغناطيسيًا، مما يتسبب في انحناء المعدن الثنائي الموجود داخل المهاجم المغناطيسي الحراري أو جذب المغناطيس للقلب الحديدي، وبالتالي تشغيل آلية التعثر.

2. كاشف التيار المتبقي: يستخدم محول تيار متسلسل صفر للكشف عن التيار المتبقي في الدائرة. عندما يتجاوز التيار المتبقي العتبة المحددة، سيرسل كاشف التيار المتبقي إشارة إلى آلية التعثر لقطع الدائرة.

مميزات STRO1-40 RCBO

التكامل متعدد الوظائف: يدمج STRO1-40 RCBO وظائف الحماية من الحمل الزائد والدوائر القصيرة والتسرب، مما يبسط تصميم وتركيب الأنظمة الكهربائية.

حساسية عالية: يمكن لـ STRO1-40 RCBOs اكتشاف وقطع التيارات غير الطبيعية والمتبقية في الدائرة بسرعة، مما يوفر حماية موثوقة.

سهلة التركيب والصيانة: عادةً ما تكون وحدات RCBO STRO1-40 نموذجية لسهولة التركيب والصيانة.

أمان عالي: تم اختبار STRO1-40 RCBOs بدقة واعتمادها للسلامة والموثوقية العالية لضمان التشغيل الآمن للأنظمة الكهربائية.

سيناريوهات تطبيق STRO1-40 RCBO

تُستخدم وحدات RCBO STRO1-40 على نطاق واسع في الأنظمة الكهربائية في القطاعات السكنية والتجارية والصناعية، خاصة تلك التي تتطلب حماية متزامنة من الحمل الزائد والدوائر القصيرة والتسرب الأرضي. يتم تركيبها عادةً في صناديق التوزيع أو لوحات المفاتيح أو خزائن التحكم لحماية الدوائر والمعدات من التلف الناتج عن التيار والجهد غير الطبيعي، ولمنع الصعق الكهربائي.
