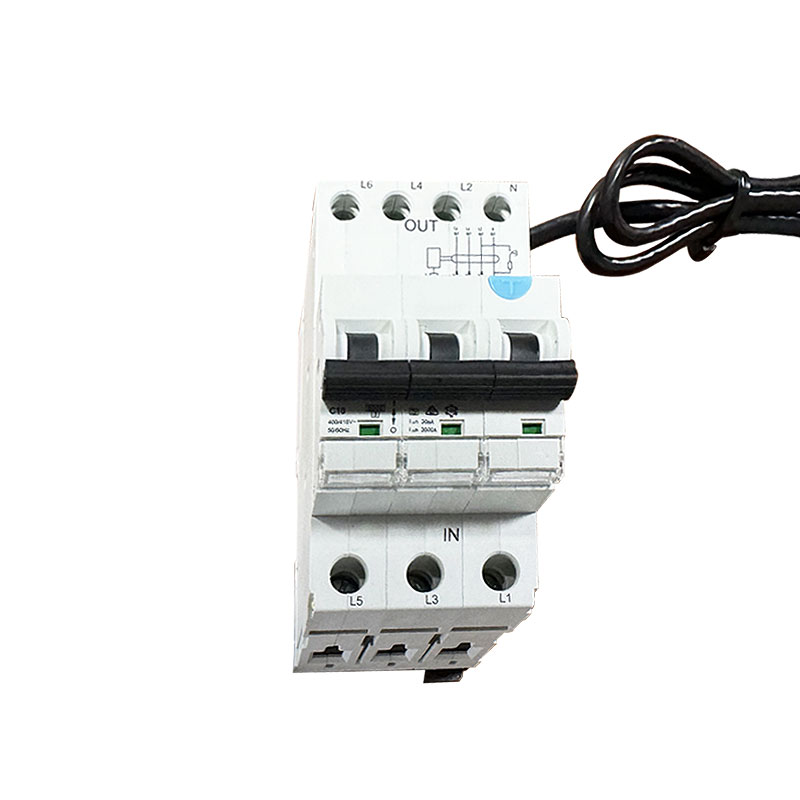

6ka 3p+N قاطع التسرب من النوع (AC) من نوع RCBO مع كابل

SONTUOEC هي واحدة من الموردين / الشركات المصنعة الصينية المتخصصة في إنتاج مختلف الأجهزة الكهربائية الصغيرة 6ka 3P + N Leakage Circuit Breaker a (AC) Type RCBO مع كابل يستخدم بشكل رئيسي في AC 50 هرتز (60 هرتز)، الجهد المقنن 110 / 220 فولت، 120 / 240 فولت، التصنيف الحالي 6A إلى 40A نظام توزيع محطة الجهد المنخفض. RCBO STRO3-40L يساوي وظيفة MCB + RCD؛ يتم استخدامه للحماية من الصدمات الكهربائية وحماية الاتصال البشري غير المباشر، وحماية المعدات الكهربائية عندما يتجاوز جسم الإنسان ملامسة الكهرباء أو تسرب الشبكة الكهربائية القيمة المنصوص عليها، وحماية الحمل الزائد والدائرة القصيرة.

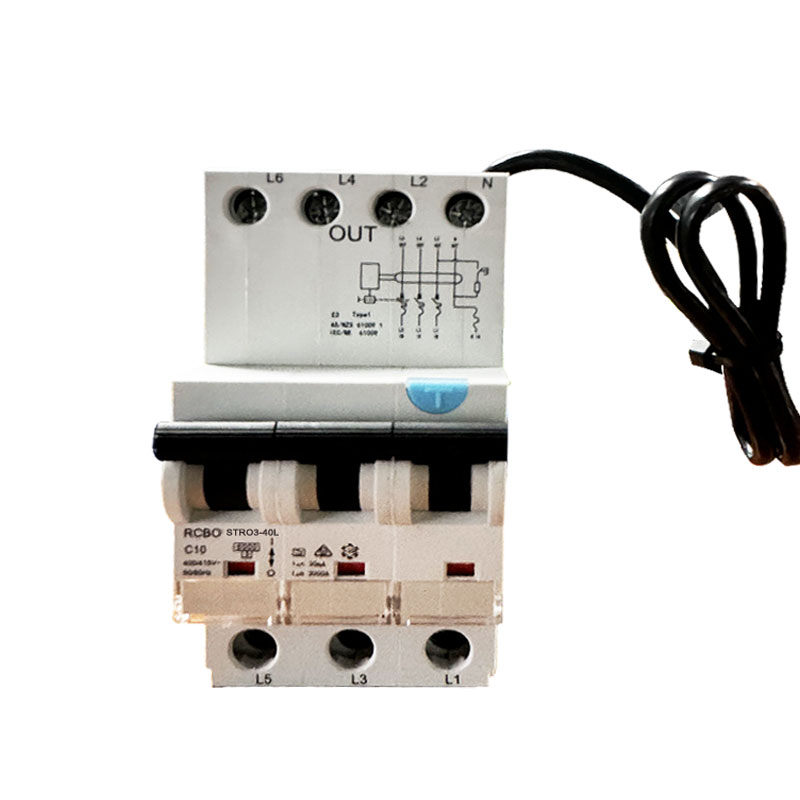

نموذج:STRO3-40L

إرسال استفسار

وصف المنتج

البيانات الفنية:

ساندارد

إيك/EN61009-1

الميزات الكهربائية

النوع (موجة شكل تسرب الأرض الاستشعار)

الكهرومغناطيسية اكتب

التصنيف الحالي في

أ، التيار المتردد

البولنديين

(1ف+ن)

الجهد المقنن

110/220,120 فولت

التصنيف الحالي:

6,10,16,20,25,32,40A

الحساسية المقدرة I△n

0.01,0.03,0.1

جهد العزل واجهة المستخدم

500

تصنيف صنع المتبقية و

500

قدرة الكسر I△m

ماس كهربائى الحالي I△c

6000

فتيل SCPD

6000، 10000 أ

BitmapBitmapBitmapBitmap

التردد المقدر

هرتز

50/60

درجة التلوث

الميزات الميكانيكية

الكهربائية الحياة

4000

الحياة الميكانيكية

4000

درجة الحماية

IP20

درجة الحرارة المحيطة

درجة مئوية

-5~+40(تطبيق خاص يرجى الرجوع إليه تصحيح تعويض درجة الحرارة)

(بمتوسط يومي ≥35 درجة مئوية)

درجة حرارة التخزين

درجة مئوية

-25~+70

تثبيت

المحطة نوع الاتصال

كابل/نوع U بسبار / دبوس من نوع بسبار

حجم الطرف العلوي/السفلي للكابل

مم²

الفريق العامل المخصص

18-5

حجم المحطة أعلى/أسفل ل بسبار

مم²

الفريق العامل المخصص

18-5

تشديد عزم الدوران

N^*m

في رطل

تصاعد

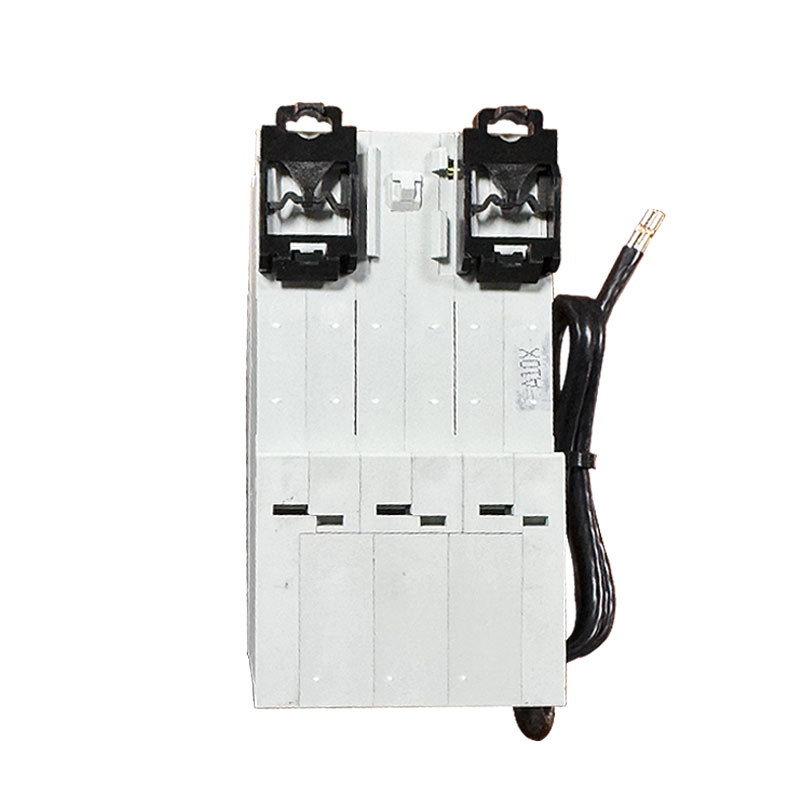

على DIN Rail EN 60715 (35 مم) عن طريق جهاز التثبيت السريع

اتصال

من أعلى وأسفل

الميزات والوظائف الرئيسية

حماية التيار المتبقي: عندما يصل التيار المتبقي (أي تيار التسرب) في الدائرة إلى قيمة محددة مسبقًا، يكون RCBO قادرًا على التصرف بسرعة لقطع الدائرة، وبالتالي منع حوادث الصعق الكهربائي والحرائق الكهربائية.

الحماية من الحمل الزائد: عندما يتجاوز التيار في الدائرة التيار المقنن لـ RCBO، فإنه قادر على قطع الدائرة خلال فترة زمنية محددة، وبالتالي منع تلف الدائرة أو حوادث الحريق الناجمة عن الحمل الزائد.

حماية ماس كهربائى: عند حدوث ماس كهربائى في الدائرة، يمكن لـ RCBO التصرف بسرعة لقطع تيار ماس كهربائى وحماية سلامة الدائرة والمعدات.

خصائص الإطلاق من النوع B: كما هو مذكور أعلاه، تعتبر مركبات RCBO من النوع B مناسبة بشكل خاص للأحمال غير الحساسة للأحمال الزائدة اللحظية، ولكنها حساسة للأحمال الزائدة الطويلة الأمد.

سيناريوهات التطبيق

يتم استخدام قاطع دائرة التسرب 6ka 3p+N من النوع (AC) RCBO مع الكابل على نطاق واسع في الأماكن التي تتطلب مجموعة متنوعة من وظائف حماية الدائرة، خاصة تلك الدوائر التي تستخدم أحمالًا ذات متطلبات خاصة لخصائص التحميل الزائد. مثال:

المباني السكنية والتجارية: تستخدم لحماية دوائر الإضاءة ودوائر المقابس وغيرها لضمان السلامة الشخصية وسلامة المعدات.

الأماكن الصناعية: لحماية المعدات الصناعية المختلفة، مثل سخانات المقاومة، والمصابيح المتوهجة وغيرها، لمنع تلف المعدات أو حوادث الحريق الناجمة عن التحميل الزائد أو التسرب.

الزراعة والبستنة: تستخدم لحماية المعدات الزراعية مثل الدفيئات الزراعية وأنظمة الري وغيرها، لضمان التشغيل الطبيعي للمعدات وسلامة الموظفين.

الاحتياطات والصيانة

الاختيار الصحيح للتيار المقنن: عند اختيار قاطع دائرة التسرب 6ka 3p+N من النوع (AC) RCBO المزود بكابل، يجب تحديد القيمة الحالية المقدرة المناسبة بناءً على التيار المقنن وخصائص الحمل.

الفحص والصيانة الدورية: قم بفحص وصيانة RCBO بشكل دوري للتأكد من أنه يعمل بشكل موثوق، وأنه سلكي بشكل آمن، وخالي من التلف أو التآكل.

تجنب التشغيل الخاطئ: عند التثبيت والاستخدام، يجب توخي الحذر لتجنب تثبيت RCBO في بيئة معرضة للتداخل من أجل منع التشغيل الخاطئ.

معالجة الأخطاء في الوقت المناسب: عندما يفشل RCBO أو يعمل، يجب تحديد السبب وإجراء استكشاف الأخطاء وإصلاحها في الوقت المناسب لضمان التشغيل الآمن للدائرة.
