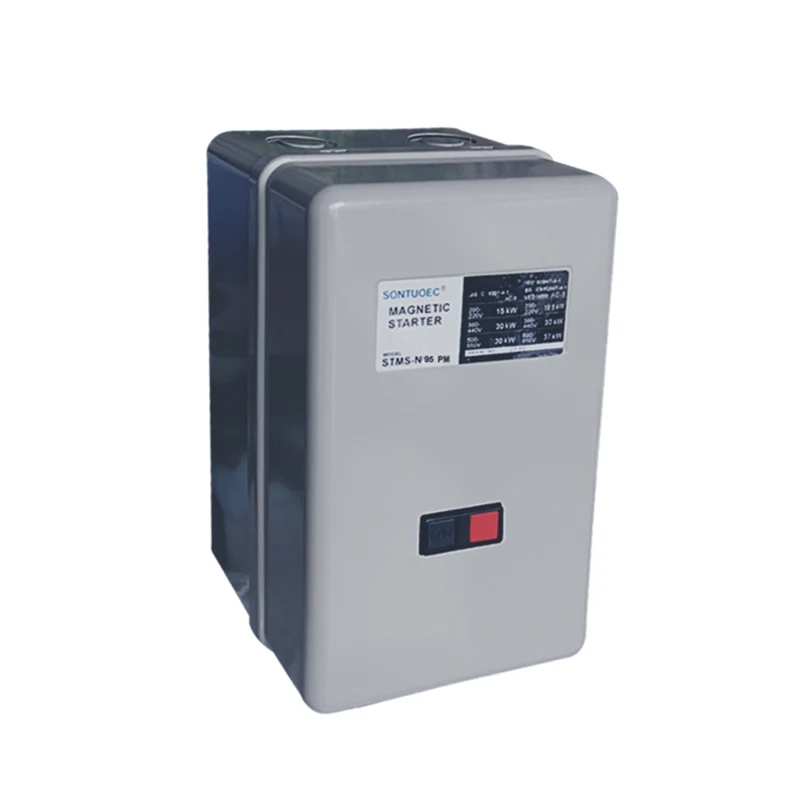

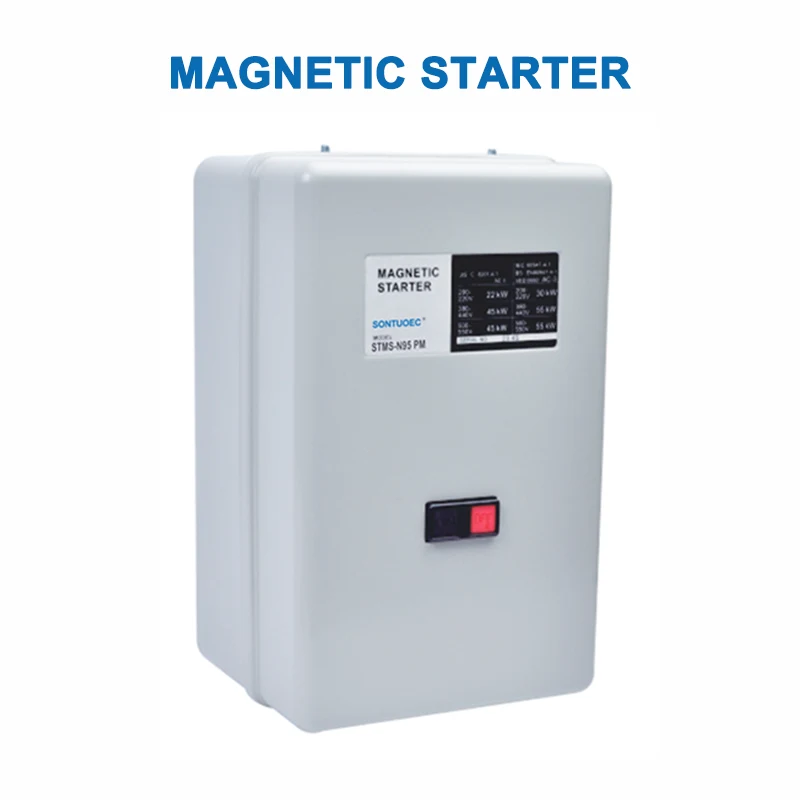

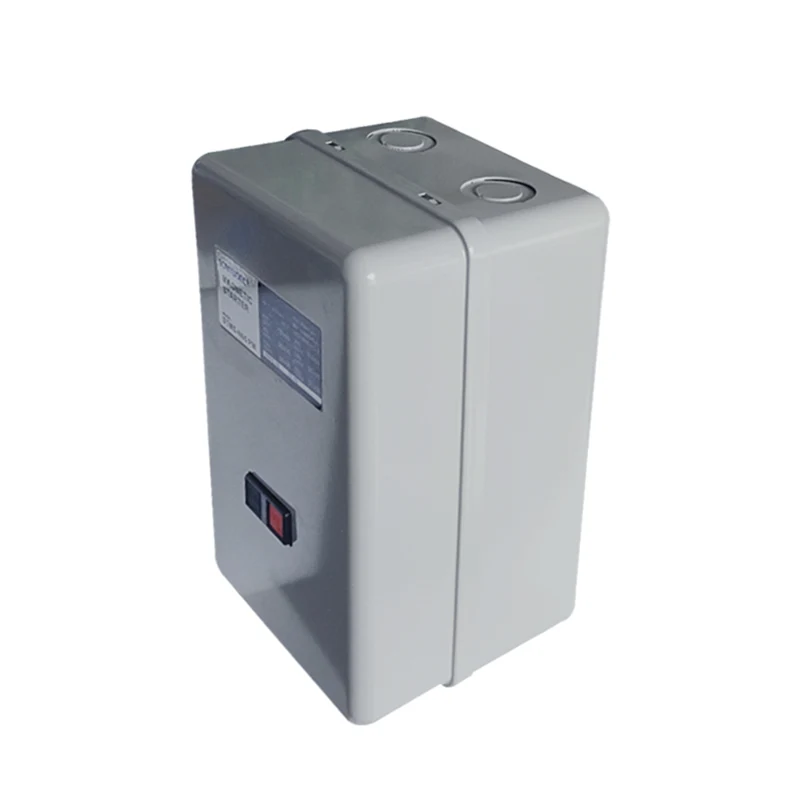

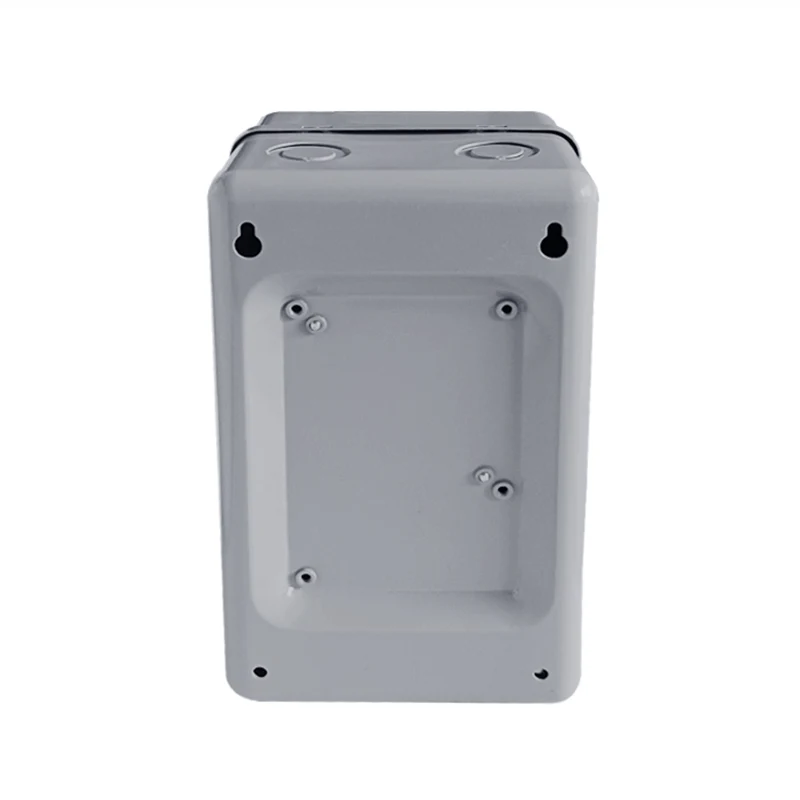

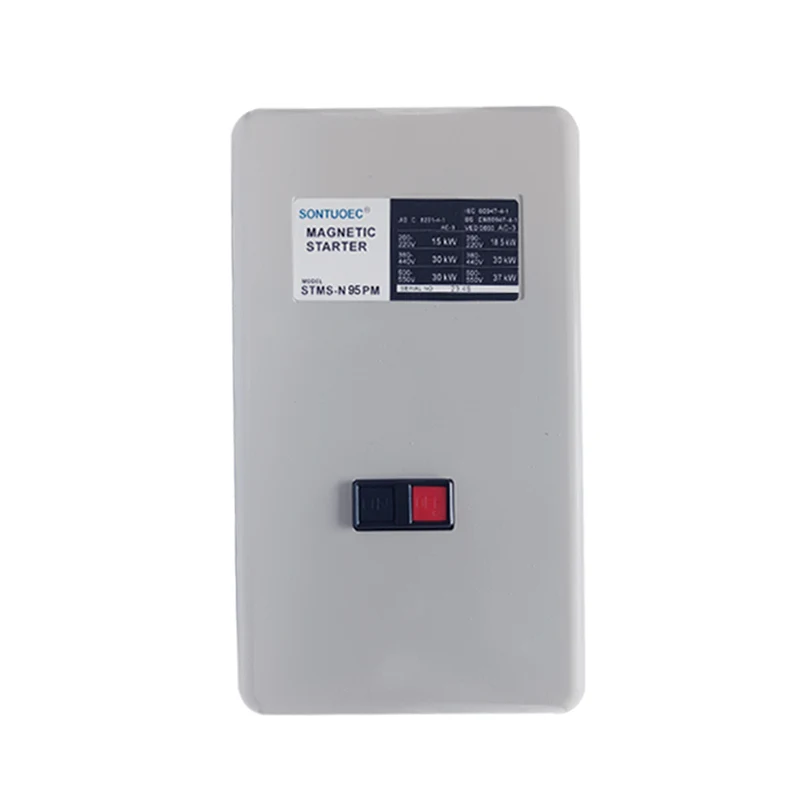

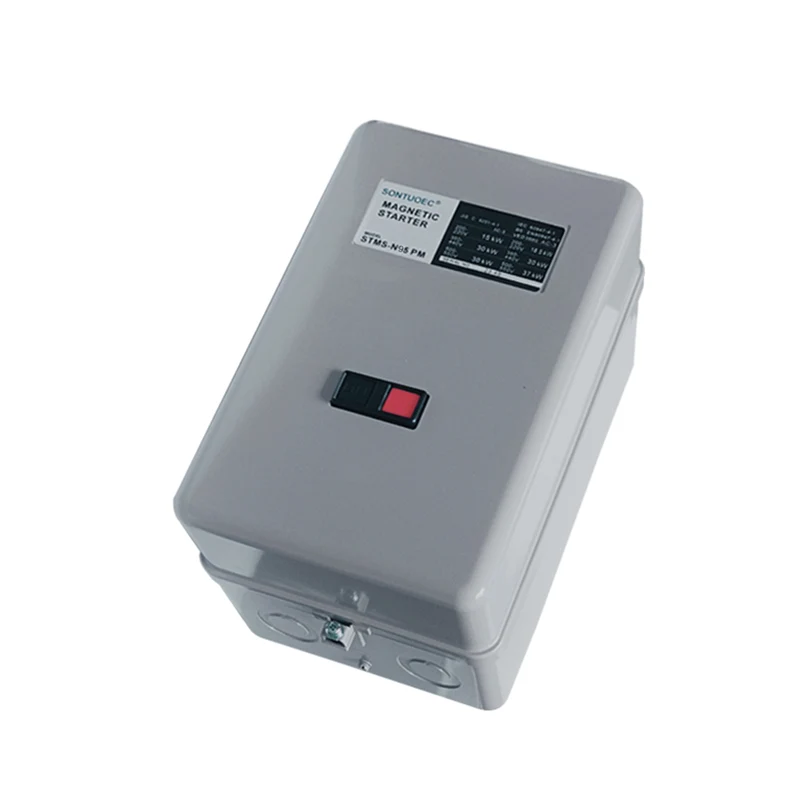

3 مرحلة مبتدئة محرك

يفتح بداية محرك المرحلة 3 ويغلق جهات اتصال الطاقة المتصلة بالتوازي مع المحرك من خلال موصل مغناطيسي لتحقيق التحكم في المحرك وإيقاف التحكم. في الوقت نفسه ، يحتوي أيضًا على وظيفة حماية الحمل الزائد ، والتي يمكن أن تقطع الدائرة تلقائيًا عندما يتم تحميل المحرك لحماية المحرك من التلف.

إرسال استفسار

وصف المنتج

المعلمات الفنية الرئيسية:

يكتب		STMS-N10/12	STMS-N18	STMS-N20	STMS-N21	STMS-N25	STMS-N35	STMS-N50	STMS-N65	STMS-N80	STMS-N95
KW/HP (AC-3) الطاقة المقيدة (AC-3) IEC60947-4	220 فولت	2.2/3 2.7/3.5	3.7/5	4/5.5	4/5.5	5.5/7.5	7.5/10	15/18.5	18.5/22	22/30	30/35
KW/HP (AC-3) الطاقة المقيدة (AC-3) IEC60947-4	380 فولت	2.7/3.5 4/5.5	5.5/7.5	7.5/10	7.5/10	11/15	15/18.5	22/25	25/30	37/45	45/55
التيار المعاد تراجع (AC-3) GB14048.4	220 فولت	11/13	18	20	20	26	35	50	65	80	95
التيار المعاد تراجع (AC-3) GB14048.4	380 فولت	7/9	13	20	20	25	32	50	65	80	95
تيار التدفئة المعاد (أ)		20	25	32		50	60	80	100	135	150
تم إعادة صياغته غير المنسوبة (V) 660 660
اتصال Auxicary AC-15	اتصال	معيار	1no		1NO+1NC	2NO+2NC
	التيار المعيد (أ)	220 فولت	1.6
	التيار المعيد (أ)	380 فولت	0.95
تصنيف العلبة		LP30
الحياة المتكافئة	1000				500

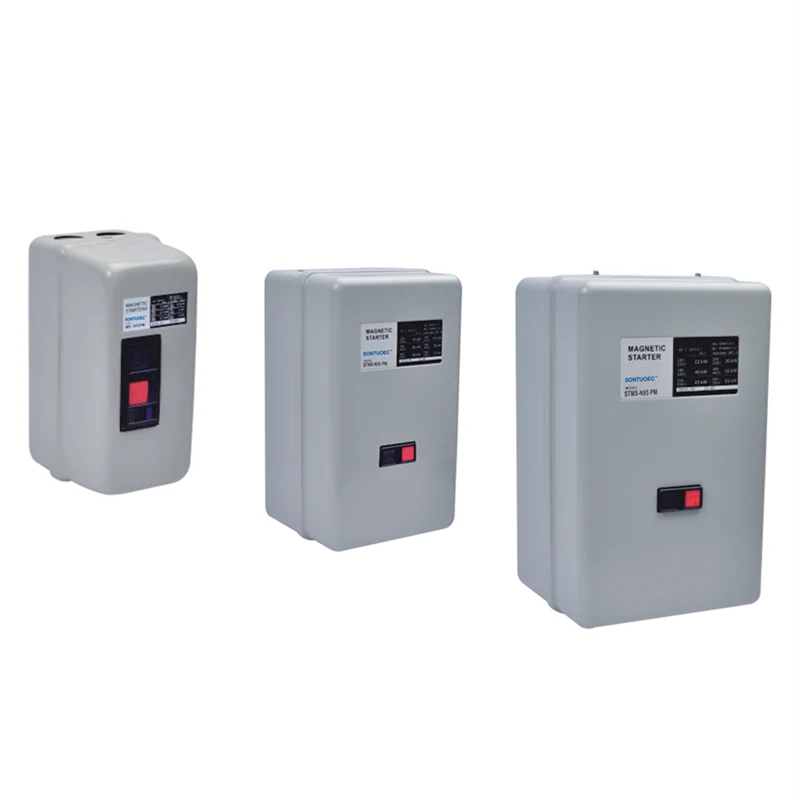

3 Phase Motor Starter

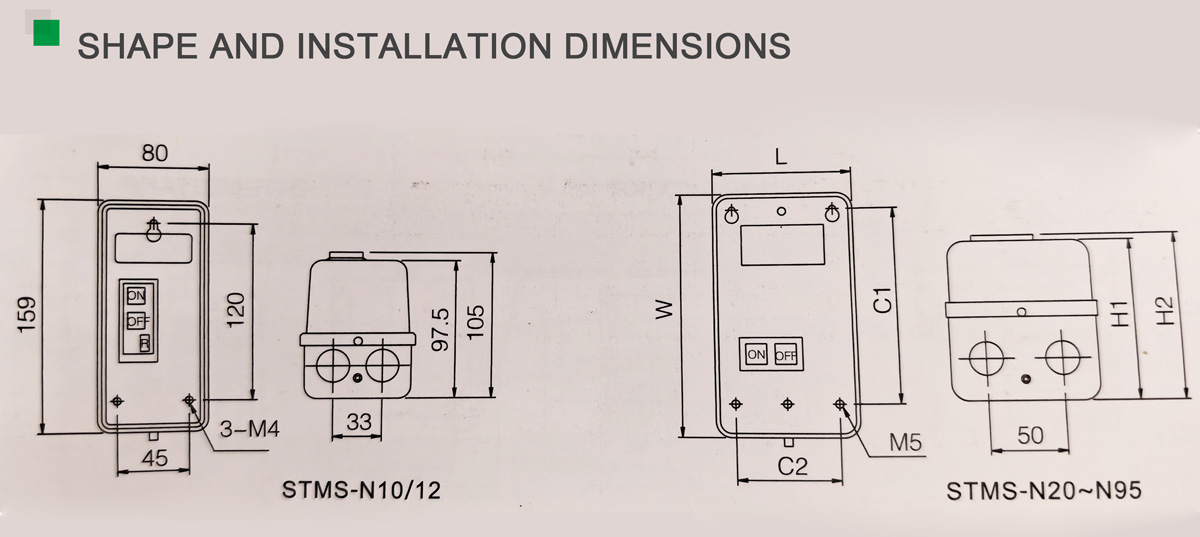

يكتب	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

مبدأ التشغيل

يعتمد مبدأ العمل في بداية المحرك المغناطيسي ثلاثي المراحل على مبدأ الحث الكهرومغناطيسي. عندما يتم تنشيط ملف المقاولين المغناطيسي ، فإنه يولد مجالًا مغناطيسيًا ، يجذب حقل التسليح للعمل وإغلاق جهات الاتصال ، وبالتالي تشغيل مصدر الطاقة إلى المحرك. عندما يكون من الضروري إيقاف المحرك ، يتم قطع إمدادات الطاقة إلى لفائف المقاولين المغناطيسي ، ويختفي المجال المغناطيسي ، وإعادة تعيين محرك ، ويتم كسر جهات الاتصال ويتوقف المحرك. في الوقت نفسه ، سيراقب ترحيل التحميل الزائد التيار قيد التشغيل للمحرك ، عندما يتجاوز التيار القيمة المحددة ، سيؤدي إلى حماية الحمل الزائد وقطع الدائرة.

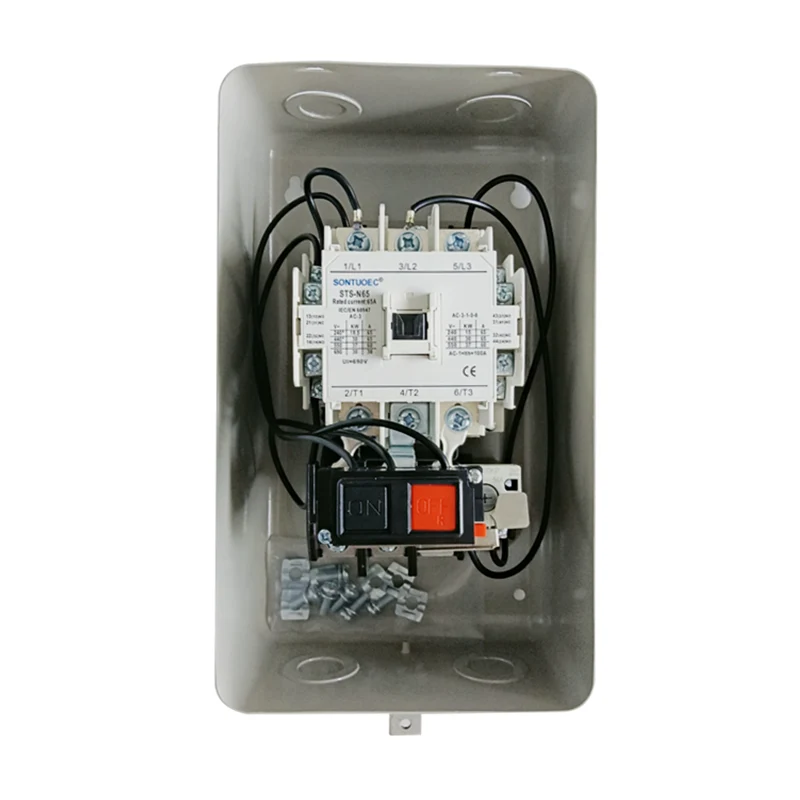

3 Phase Motor Starter

الميزات الرئيسية

وظيفة حماية الحمل الزائد: يحتوي بداية المحرك المغناطيسي من ثلاثة مراحل على ترحيل محمل إضافي مدمج ، والذي يمكن أن يقطع الدائرة تلقائيًا عندما يتم تحميل المحرك وحماية المحرك من التلف.

بدء التحكم: يتحقق التحكم في بدء المحرك من خلال المقاولين المغناطيسي ، والذي له خصائص عمل موثوقة وحياة خدمة طويلة.

بنية مضغوطة: يعتمد بداية المحرك المغناطيسي ثلاثي الطور تصميم بنية مضغوطة ، ويحتل مساحة صغيرة ويسهل تثبيته وصيانته.

أوضاع تحكم متعددة: وفقًا لمتطلبات التطبيق المختلفة ، يمكن استخدام بداية المحرك المغناطيسي ثلاثي المراحل في أوضاع التحكم المتعددة ، مثل البداية المباشرة ، وبدء النجوم ، وبدء التحول التلقائي ، وما إلى ذلك.

نطاق التطبيق

تستخدم مبتدئين محركين مغناطيسي من ثلاث مراحل على نطاق واسع في أنظمة التحكم في الأتمتة الصناعية وأنظمة الطاقة الكهربائية ومعدات البناء وغيرها من المناسبات التي تحتاج فيها المحركات ثلاثية الطور إلى البدء والتوقف. خاصة في دوائر التحكم في المحرك التي تتطلب بدءًا متكررًا وتوقفًا ، فإن حماية مبتدئين المحركات المغناطيسية ثلاثية الطور مهمة بشكل خاص.

يكتب	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

يكتب	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

يكتب	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150
