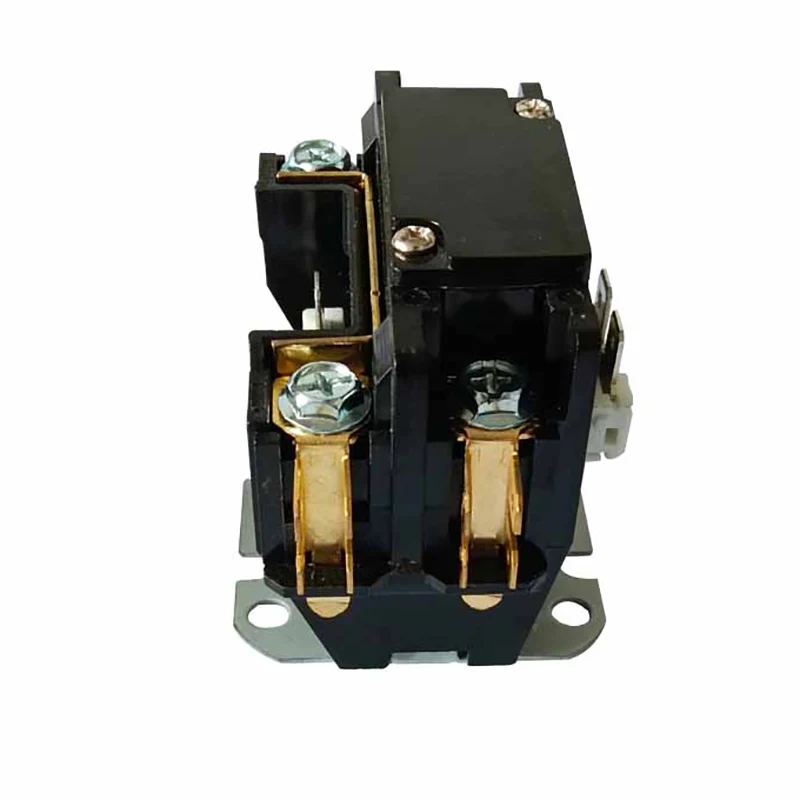

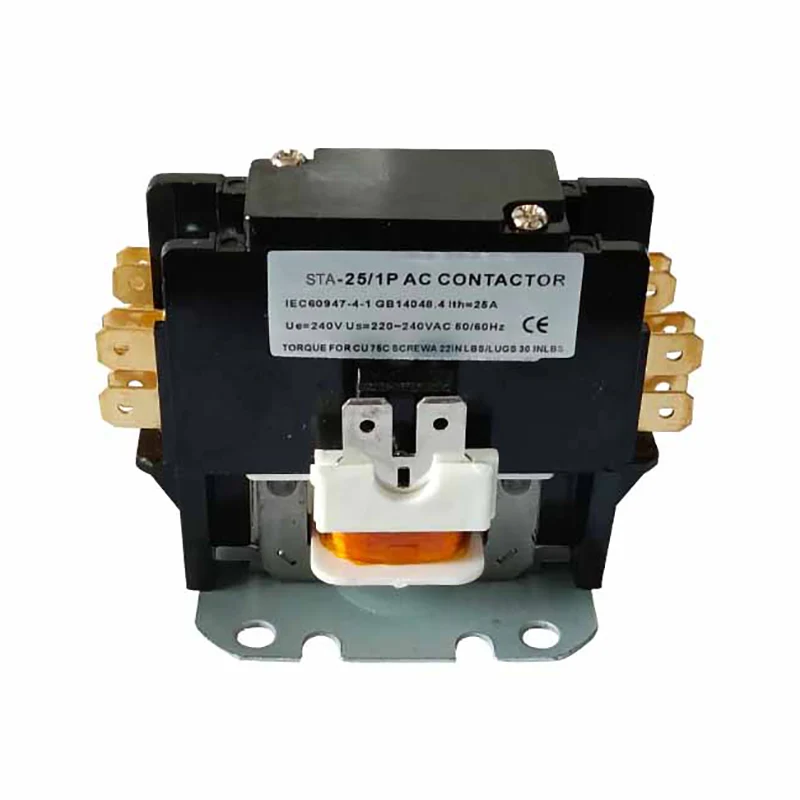

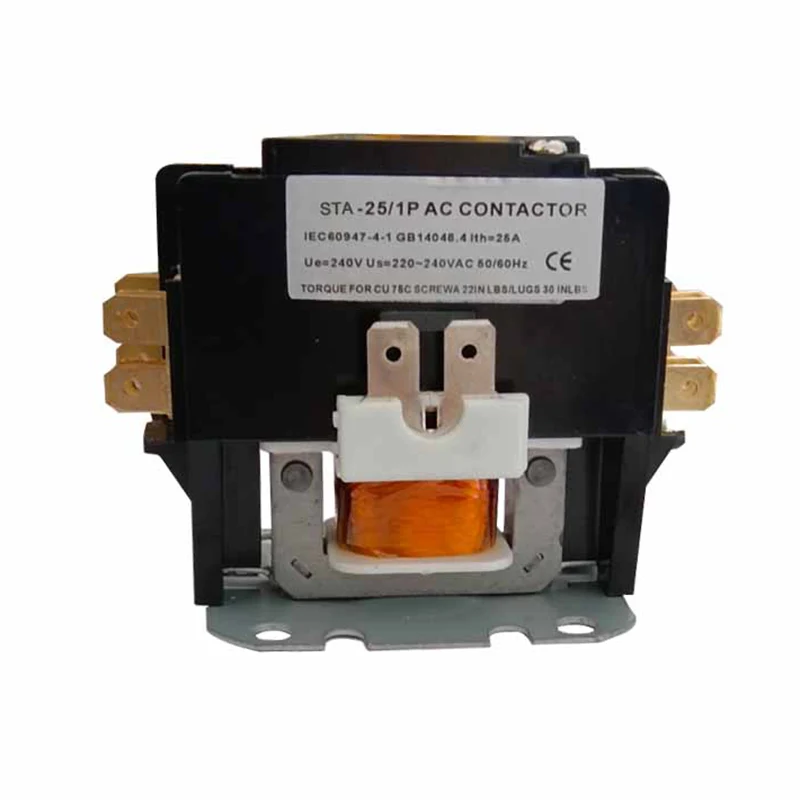

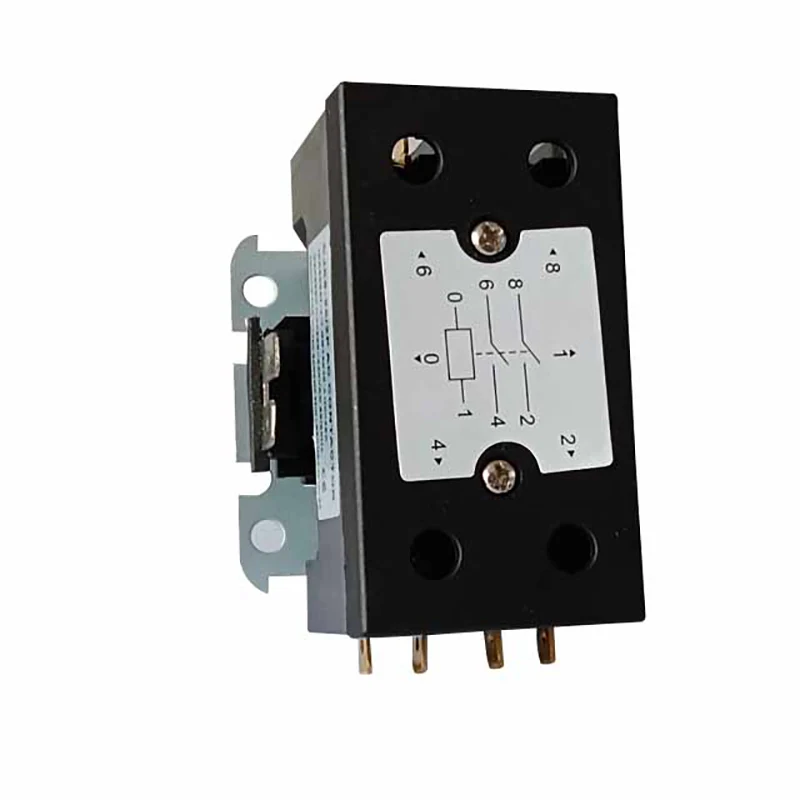

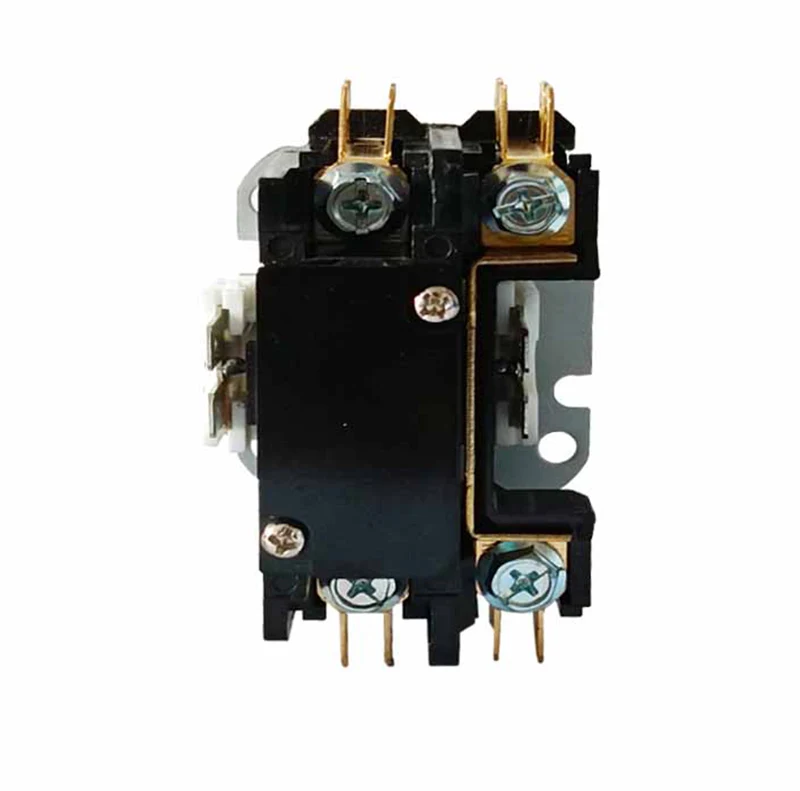

1.5p 25a air ac acctor

1.5p 25a هواء مكيفات الهواء هي موصلات AC محددة تم تصميمها للاستخدام في التبريد وتكييف الهواء وتسخين الكهرباء. يمكن إجراء اتصالات الطاقة مع أطراف المسمار مع متصلات سريعة أو محطات العروة مع اتصالات سريعة يتوافقون مع IEC60947-4-1

إرسال استفسار

وصف المنتج

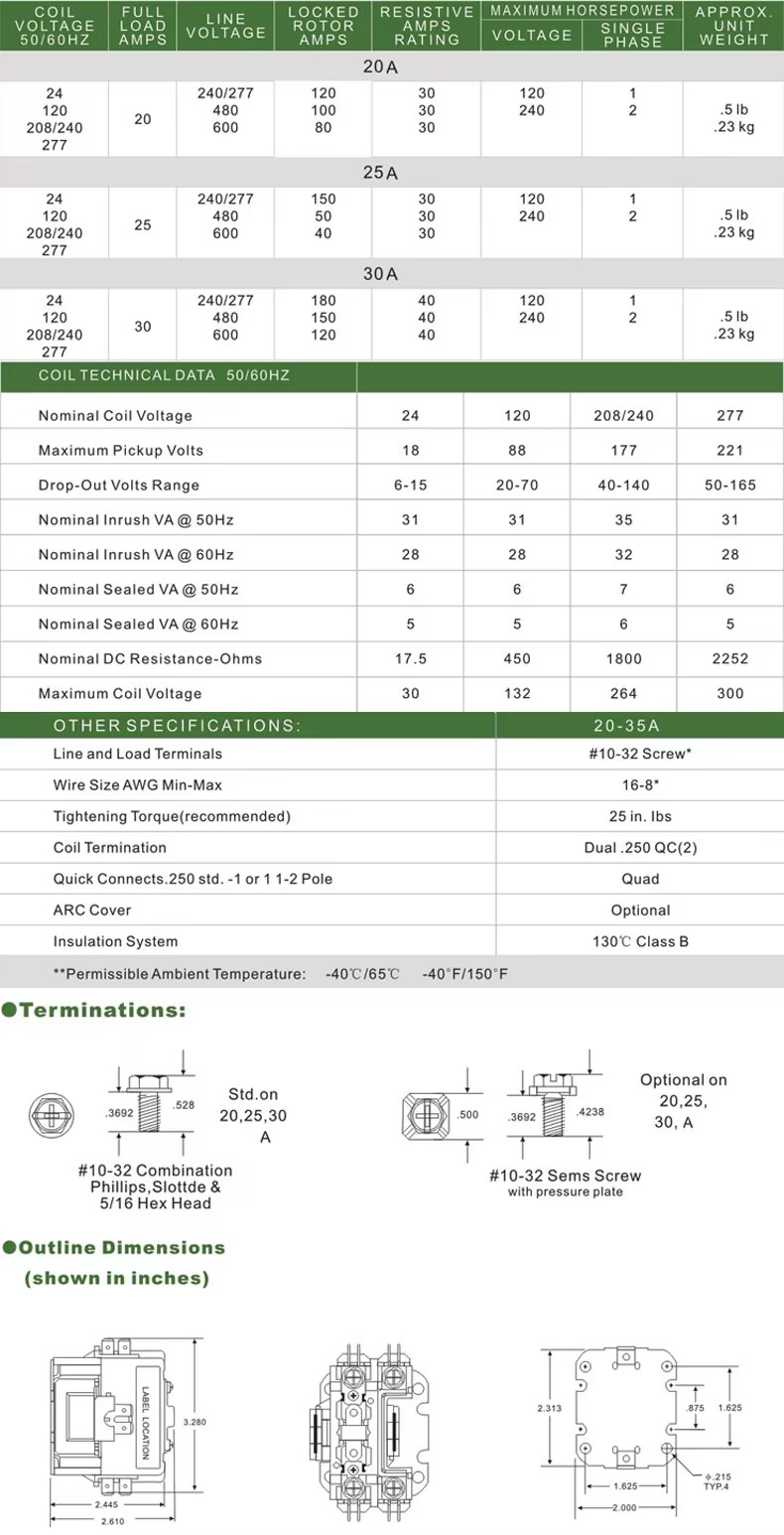

نموذج لا	تحميل كامل	أمبير المقاومة (أ)	رقم القطب	جهد الملف ( الخامس)	جهد خط (V)	ماكس HP		-
نموذج لا	أمبير (أ)	أمبير المقاومة (أ)	رقم القطب	50/60 هرتز	جهد خط (V)	الجهد االكهربى (الخامس)	أعزب مرحلة	ثلاثة مرحلة
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

المواد العازلة	كتلة الاتصال والجودة عالية الجودة راتنجات حرارة الدرجة الكهربائية
نطاق درجة الحرارة	-40 درجة فهرنهايت إلى 150 درجة فهرنهايت ؛ -5-+40
الحياة الميكانيكية (بدون حمولة)	يتوافق مع مواصفات UL و ARI
الحياة الكهربائية	يتوافق مع مواصفات UL و ARI معيار
الوزن (تقريبي)	9.25 أوقية
تكرار لفائف	50/60 هرتز
لفائف العزل	الفئة ب (130 درجة مئوية)
إنهاء	موصل الضغط ومضاعفة 1/4 س.
تعمل	85 ٪ من كولتاج الملف الاسمي ؛ 110 ٪ الحد الأقصى الآمن تعمل
دورة العمل	مستمر

مبدأ التشغيل

عندما يتم تنشيط ملف لفائف توصيل تكييف الهواء 1.5p 25a ، يصبح جوهر الحديد مغناطيسيًا ويجذب نظام التلامس لإغلاقه ، وبالتالي توصيل الحمل الكهربائي بمصدر الطاقة. عندما يتم إلغاء تنشيط الملف ، يفقد النواة الحديدية المغناطيسية ويتم فصل نظام الاتصال بواسطة زنبرك ، وبالتالي فصل الحمل عن مصدر الطاقة. وبهذه الطريقة ، يتيح المقابل التحكم عن بعد في الحمل الكهربائي.

تطبيق موصل محدد للأغراض:

• CJX9 (أو STA) Series Air Constructor AC ينطبق بشكل أساسي على خط من AC 50Hz أو 60Hz ، الجهد العزل المقنن هو 240 فولت ويصدر تيار العمل حتى 60A ، يستخدم لإغلاق أو إيقاف تشغيل الخط

• موصلات مكيف الهواء هي محددة للأغراض التي تم تصميمها للاستخدام في التبريد ، وتكييف الهواء ، وانهيارات التدفئة الكهربائية.

• يمكن إجراء اتصالات الطاقة مع أطراف المسمار مع متصلات سريعة أو محطات العروة مع اتصالات سريعة

• يتوافقون مع IEC60947-4-1

الهيكل والميزات

بناء:

النظام الكهرومغناطيسي: بما في ذلك الملف والمكونات الأساسية والمكونات الأخرى ، يستخدم لتوليد تدفق مغناطيسي لدفع فتح وإغلاق نظام الاتصال.

نظام الاتصال: بما في ذلك الاتصال الرئيسي والاتصال الإضافي ، يتم استخدام جهة الاتصال الرئيسية لحمل تيار عالي ، ويتم استخدام جهة الاتصال الإضافية لتحقيق ناقل الحركة وردود الفعل من إشارة التحكم.

جهاز إطفاء القوس: يستخدم لإطفاء القوس الذي تم إنشاؤه عند فصل جهة الاتصال لحماية جهة الاتصال من التلف.

Shell: تستخدم لحماية المكونات الداخلية من البيئة الخارجية ، مع توفير تبديد الحرارة.

سمات:

مع غرض محدد جيدًا وتصميمًا محددًا لأنظمة الطاقة وأنواع الحمل المحددة.

يتم تصنيع نظام الاتصال من مواد عالية الجودة مع توصيل كهربائي جيد ومقاومة التآكل.

يحتوي النظام الكهرومغناطيسي على قوة شفط كافية لإشراك جهات الاتصال وإطلاقها بشكل موثوق.

يمكن لجهاز إطفاء القوس إطفاء القوس بشكل فعال وحماية جهات الاتصال من التلف.

تم تصميم القشرة بشكل معقول مع أداء ما يكفي من القوة والتبديد الحراري.

1.5P 25A Air AC Conditioning Contactor
